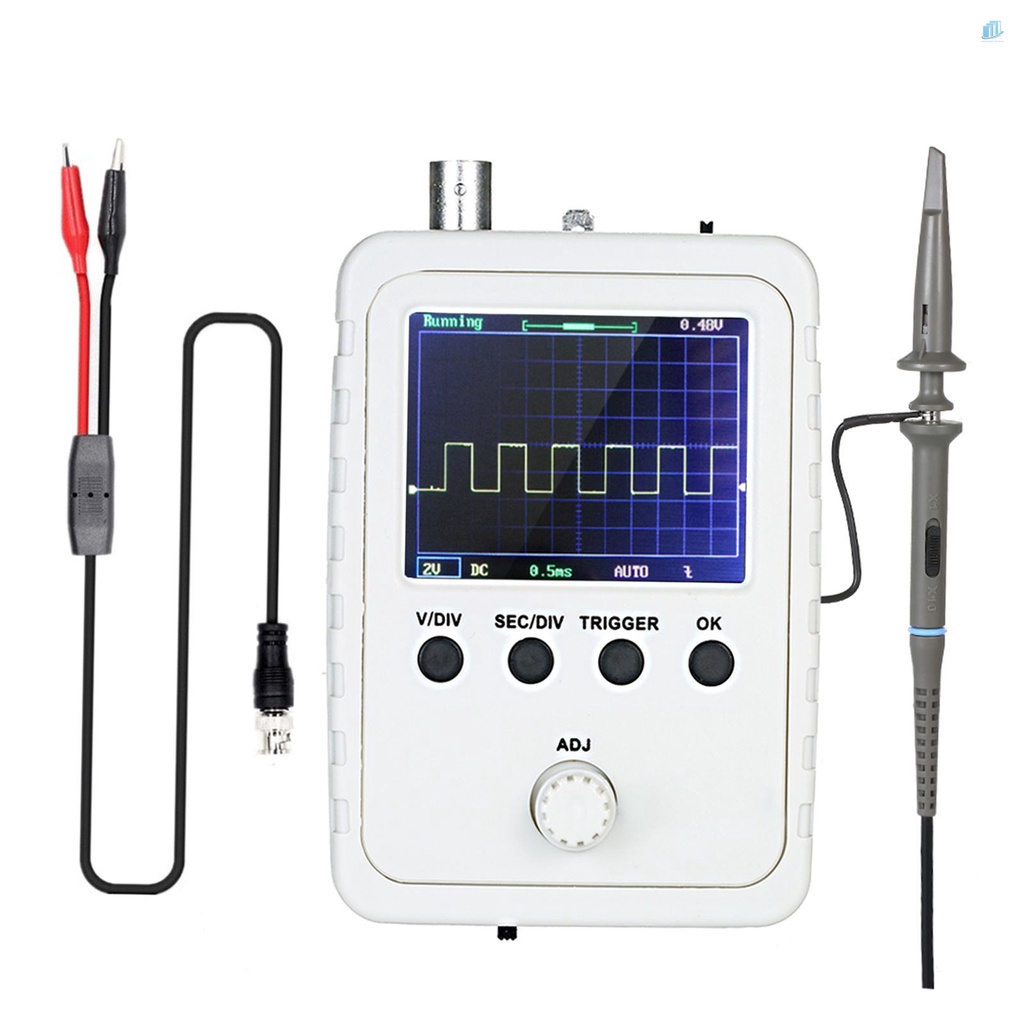

Bộ Máy Dò Dao Động Kỹ Thuật Số TFT 2.4-inch Kèm Bộ Chuyển Đổi Nguồn Và Kẹp BNC (Lắp Ráp Máy Hoàn Thiện)

Giới thiệu Bộ Máy Dò Dao Động Kỹ Thuật Số TFT 2.4-inch Kèm Bộ Chuyển Đổi Nguồn Và Kẹp BNC (Lắp Ráp Máy Hoàn Thiện)

Máy hiện sóng kỹ thuật số này có băng thông tương tự như DSO138 nhưng chứa những cải tiến đáng kể về cấu trúc, cơ chế và hoạt động. Nó

Có độ nhạy cao, kích thước nhẹ và di động, màn hình TFT 2,4 inch và vỏ bảo vệ. Nó có thể hiển thị các thông số dạng sóng, chẳng hạn như tần số, chu kỳ, chiều rộng xung, tỷ lệ tác vụ, MAX.Min./ Avg./ Bí quyết / Giá trị ảo / ảo.



Đặc điểm:

Sử dụng bộ xử lý ARM Cortex-M3 (STM32F103C8) và bao gồm màn hình hiển thị TFT màu 2,4 inch

Được sử dụng để phát triển thứ cấp trên cơ sở của bộ này, ví dụ: nó có thể được thay đổi thành milimetmeter, máy ghi âm dữ liệu.

Đi kèm với hướng dẫn, dễ dàng cài đặt và vận hành.

Chế độ kích hoạt tự động / bình thường / đơn, dễ dàng ghi lại dạng sóng khoảnh khắc.

Có sẵn kích hoạt cạnh tăng hoặc rơi.

Có thể nhìn thấy dạng sóng trước khi kích hoạt (sự chậm trễ âm).

Có thể đóng băng hiển thị dạng sóng bất cứ lúc nào (Chức năng HOLD).

Màn hình kỹ thuật số thông số dạng sóng, bao gồm tần số, chu kỳ, chiều rộng xung, tỷ lệ tác vụ, MAX.Min./ Avg./ Bí quyết / Giá trị ảo / ảo.

Chức năng lưu trữ dạng sóng: Sẽ không bị mất dạng sóng sau khi tắt nguồn.

Phát hiện ngắn mạch và mạch mở: có thể giúp người dùng tìm ra lỗi hàn.

Chức năng nhận dạng bộ điều khiển TFT.

Smd đã được hàn, phù hợp hơn cho những người mới bắt đầu điện tử.





Thông tin chi tiết:

Loại: Thành phẩm

Mô hình: US / EU (tùy chọn)

Số lượng kênh: 1

Băng thông tương tự: 0-200KHz

Phạm vi độ nhạy: 5mV / Div - 20V / Div

Lỗi nhạy cảm: <5%

Điện áp đầu vào tối đa: 50Vpk (1X đầu dò)

Trở kháng đầu vào: 1M ohms / 20pF

Độ phân giải: 12 bit

Độ dài ghi: 1024 điểm

Chế độ khớp nối: DC / AC / GND

Tốc độ lấy mẫu thời gian thực tối đa: 1MSa / s

Phạm vi cơ sở thời gian: 10us / Div - 500s / Div

Chế độ kích hoạt: Tự động, Bình thường và Đơn

Các loại kích hoạt: Cạnh tăng / rơi

Vị trí kích hoạt: Trung tâm bộ đệm

Màn hình: Màn hình LCD TFT 2,4 "màu với độ phân giải 320 * 240

Điện áp cung cấp: DC 9V (có thể chấp nhận 8-10V)

Mức tiêu thụ hiện tại: ~ 120mA @ 9V

Kích thước sản phẩm: 115 * 75 * 22mm / 4,53 * 2,95 * 0,87in

Trọng lượng Sản phẩm: 92g / 3.24oz

Kích thước gói: 202 * 110 * 38mm / 7.95 * 4.33 * 1.30in

Trọng lượng gói hàng: 314g / 11.07oz



Ghi chú:

Do sự khác biệt về ánh sáng và màn hình, màu sắc của sản phẩm có thể hơi khác so với hình ảnh.

Mong bạn thông cảm sai số 1-3 cm do đo lường thủ công.





Gói hàng bao gồm

1 * Máy hiện sóng

1 * cáp BNC-clip

1 * Đầu dò

1 * bộ đổi nguồn

1 * Hướng dẫn sử dụng
