Máy Dò Tần Số Xung ZK-PP1K PWM Độ Chính Xác Cao

Giới thiệu Máy Dò Tần Số Xung ZK-PP1K PWM Độ Chính Xác Cao

Tần số xung ZK-PP1K PWM Chu kỳ làm việc Phát hiện độ chính xác cao Bền
Chu kỳ nhiệm vụ tần số xung ZK-PP1K PWM có thể điều chỉnh mô-đun điều chỉnh sóng vuông sóng hình chữ nhật Máy phát chức năng tín hiệu sóng hình chữ nhật

Mô tả '
1.Bộ tạo tín hiệu PWM, bộ tạo tín hiệu sóng hình chữ nhật sóng vuông
2.Được sử dụng để tạo ra tín hiệu sóng hình chữ nhật sóng vuông, được cung cấp cho động cơ DC hoặc trình điều khiển động cơ bước; Động cơ bước, động cơ servo, bộ kẹp điện, cánh tay robot
3.Kết hợp trình điều khiển để nhận ra độ mờ, điều chỉnh tốc độ, điều khiển điện từ cho van, v.v.Tuy nhiên, không thể điều khiển trực tiếp các tải như đèn điện, động cơ, van điện từ

Tính năng '

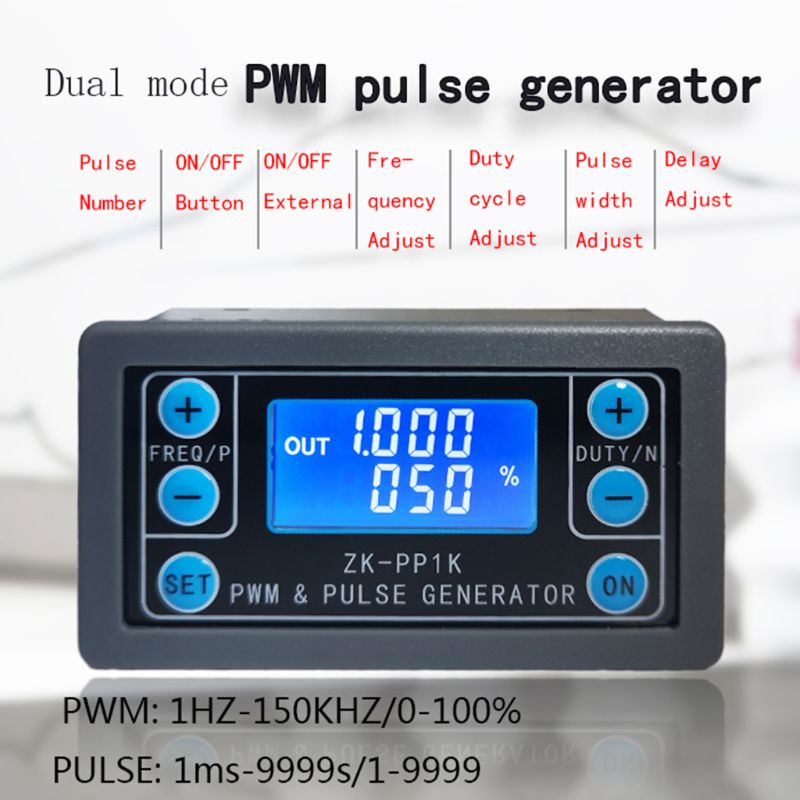

1.Hai chế độ có thể được chọn:
Chế độ PWM - tần số (liên tục), chu kỳ nhiệm vụ. Lưu ý rằng số lượng xung không thể được đặt ở chế độ này và xung luôn được phát ra;
Chế độ pulse - độ rộng xung dương theo thời gian, độ rộng xung âm theo thời gian, khởi động trễ theo thời gian và số lượng xung có thể điều chỉnh.

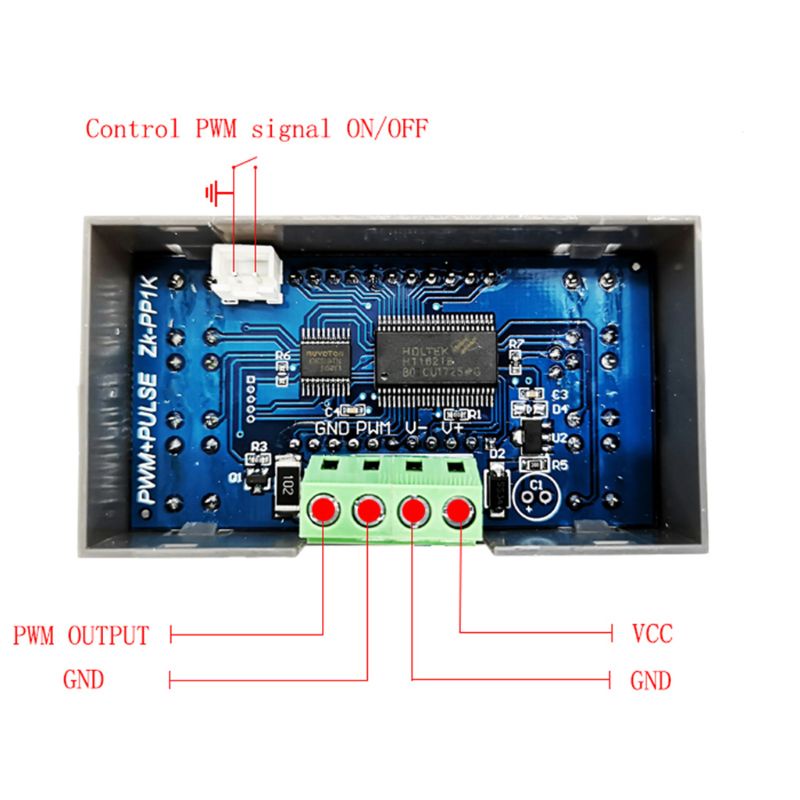

2 Với nút dừng khởi động, công tắc bên ngoài cũng có thể được sử dụng để điều khiển BẬT / TẮT tín hiệu đầu ra.
3.Đầu vào điện áp rộng 3.3-30V, có khả năng chống đảo ngược để bảo vệ, hệ thống dây điện đầu cuối 5,08mm

Thông số kỹ thuật '
Điện áp làm việc: 3,3 ~ 30V, với bảo vệ chống đảo ngược
Dải tần số: 1Hz ~ 150KHz, độ chính xác khoảng 1%
Phạm vi chu kỳ nhiệm vụ: 0-, 1% bước
Số xung: 1-9999 hoặc vô hạn (hiển thị '----'Là viết tắt của vô cực)
Thời gian đầu ra trễ: 0,000 giây-9999 giây, tối thiểu có thể được đặt 1ms
Chiều dài độ rộng xung âm và dương: 0,000s-9999s, tối thiểu có thể được đặt 1ms
Khả năng tải tín hiệu: ít hơn 30mA
Biên độ tín hiệu đầu ra: biên độ bằng điện áp cung cấp

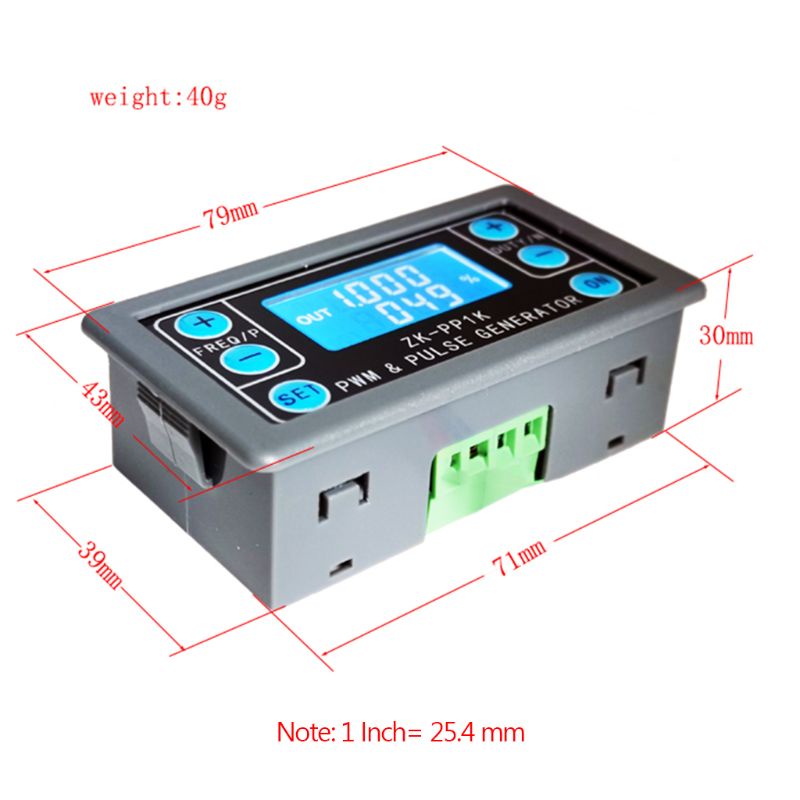

Kích thước sản phẩm: 79mm * 43mm * 30mm
Trọng lượng sản phẩm '40g
Đóng gói: Túi chống tĩnh điện

Mô tả mô-đun '

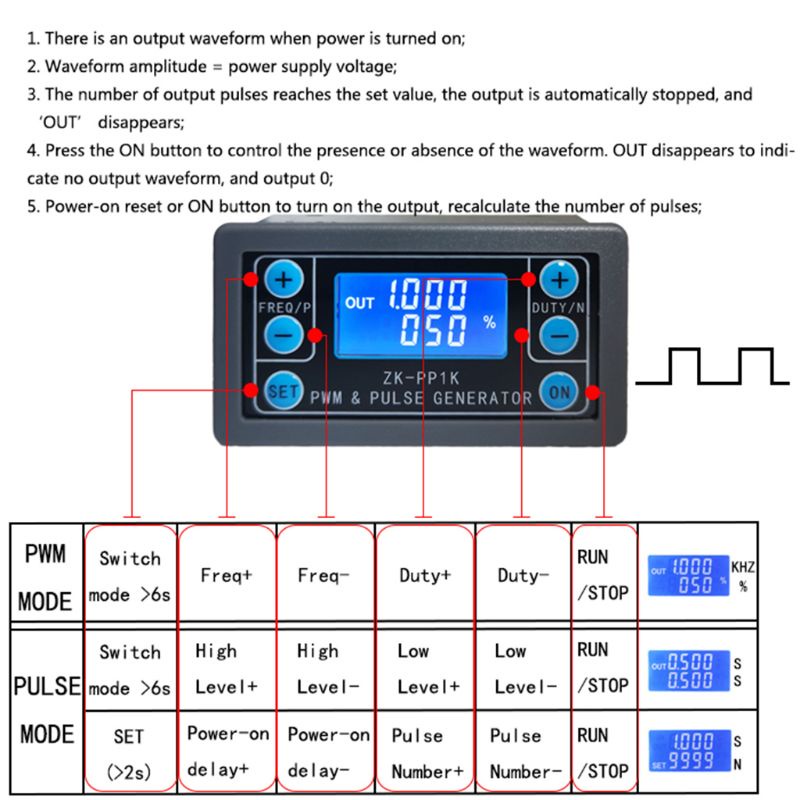

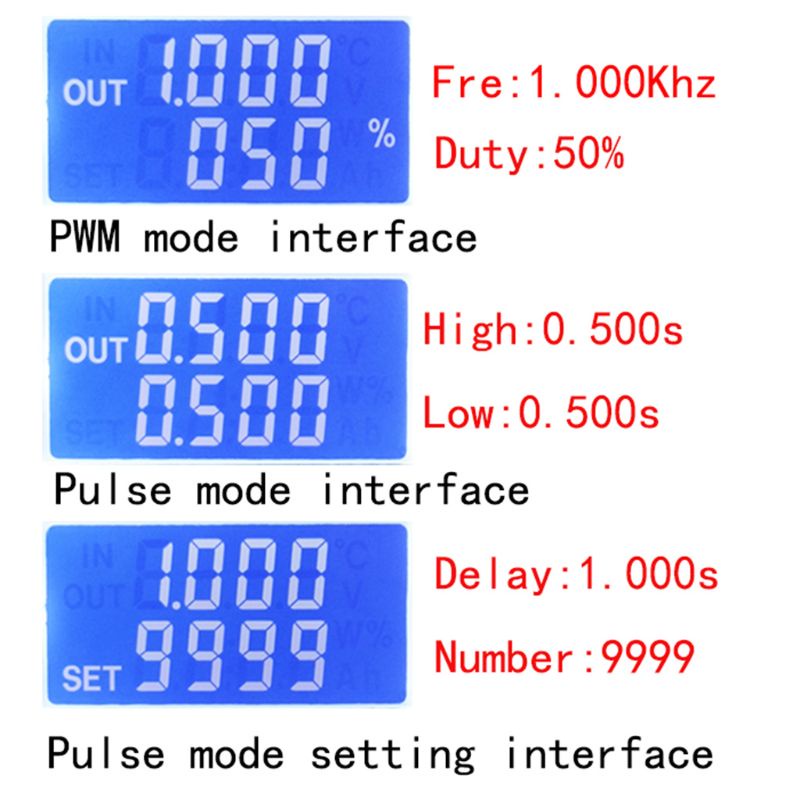

Chế độ PWM (màn hình có "%" cho chế độ PWM)
Chế độ mặc định của nhà sản xuất là chế độ PWM, tần số đặt phím FREQ + và FREQ, chu kỳ nhiệm vụ đặt nút duty + và duty; nhấn nhanh nút ON đầu ra tín hiệu điều khiển hoặc dừng, đầu ra dừng là 0, màn hình hiển thị "Dấu OUT "là Có đầu ra, nếu không nó sẽ dừng đầu ra; tần số nhà máy mặc định là 1KHZ và chu kỳ nhiệm vụ là 50%.
Nếu bạn muốn chuyển sang chế độ PULSE, nhấn và giữ nút SET (hơn 6 giây), không thả ra, bạn sẽ thấy màn hình thay đổi, "%" biến mất, đó là chế độ PULSE.

Chế độ PULSE (Không có "%" ở phía bên phải của màn hình là chế độ PULSE)
Đường phía trên màn hình LCD hiển thị độ rộng xung dương theo thời gian.Các nút P + và P- đặt tham số.Đường bên dưới màn hình LCD hiển thị độ rộng xung âm theo thời gian.Các nút N + và N- đặt tham số.Nhấn nút ON để điều khiển đầu ra tín hiệu hoặc dừng.Khi đầu ra dừng, đầu ra là 0.Màn hình hiển thị "OUT" cho đầu ra, nếu không nó sẽ dừng đầu ra; độ rộng xung dương của nhà máy mặc định là 0,5 giây và độ rộng xung âm là 0,5 giây.
Số xung và độ trễ để cài đặt thời gian - Ở chế độ pulse, nhấn và giữ nút SET trong 2 giây rồi thả ra, nhập số xung và del

Hình ảnh sản phẩm
