Máy hiện sóng PC Oscilloscope Hantek 6022BE

Giới thiệu Máy hiện sóng PC Oscilloscope Hantek 6022BE

Video giới thiệu sản phẩm Máy hiện sóng PC Oscilloscope Hantek 6022BE. Nguồn: Shopee.

Khi dùng thiết bị điện, chúng ta không thể tránh khỏi việc nó có thể bị hỏng trong quá trình sử dụng. Để có thể sửa chữa các lỗi cơ bản như mất điện, thiếu điện, điện áp thấp, dòng thấp, quá tải… chỉ cần sử dụng đồng hồ đo điện, cờ lê, tô-vít các thợ sửa chữa điện đã có thể giải quyết hơn 70% các lỗi (pan) thông thường.

Tuy nhiên, đối với các pan (lỗi) khó, cần đo ở độ chính xác cao hơn, phức tạp hơn thì các công cụ cơ bản không thể đáp ứng được. Lúc này, chúng ta cần sự trợ giúp của máy hiện sóng để giải quyết các sự cố.

Máy hiện sóng PC Oscilloscope Hantek 6022BE với thiết kế kiểu công nghiệp, vỏ nhôm anodised như IPAD không chỉ đẹp và trang nhã mà còn tăng cường độ cứng của bề mặt hợp kim nhôm, có khả năng chịu nhiệt chịu lực tốt dễ dàng di chuyển linh hoạt.

Cổng USBXI TM tiêu chuẩn (dễ dàng chèn vào vỏ USBXI TM để tạo thành một công cụ kết hợp)

Cổng USB 2.0 dễ dàng sử dụng, không cần phải cấp nguồn ngoài

Thích hợp cho máy tính xách tay, môi trường linh động, bảo trì, bảo hành

Hiệu suất cao băng thông 20MHz thời gian lấy mẫu 48MS / s

Tương thích với các hệ điều hành: Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA.

Với 23 chức năng đo, kiểm tra PASS/FALL, phù hợp cho các ứng dụng kỹ thuật

Dạng sóng trung bình, cường độ, nghịch đảo, cộng, trừ, nhân chia, biểu đồ X Y

Có thể lưu dạng sóng dưới dạng tệp: văn bản txt, ảnh jpg/bmp, excel / word

Một máy tính có thể mở nhiều màn hình DSO, mở rộng dễ dàng

Phụ kiện kèm máy: S/W CD, đầu dò, sách hướng dẫn sử dụng, dây usb

Thông số kỹ thuật
- Nhà sản xuất: Hantek Electronic CO., Ltd
- Mã sản phẩm: Hantek6022BE
- Số kênh: 2
- Điện áp Max 2 kênh: 35V ( nếu sử dụng điện áp cao hơn có thể dùng cầu chia áp)
- Băng thông: 20MHZ (Hantek6022BE)
- Trở kháng đầu vào: 1MΩ 25pF
- Tốc độ mẫu:48MS / s
- Phạm vi: 10mV – 5V, 9 bước
- Độ chính xác: ± 3%
- Phạm vi thời gian đo: 4ns – 5ks
- Xung test mặc định trên board: 1KHZ 2V p-p (xung vuông)
- Bảo vệ đầu vào: diode clamping
- Trục: XY
- Nối thêm đầu vào: No
- Triger Mode: Auto, Normal and Single
- Triger Slope: +/-
- Triger level adjustable: Yes
- Triger Type: Tăng cạnh, giảm cạnh
- Triger Source: CH1, CH2
- Pre/Post triger: 0-100%
- Bộ nhớ đệm: 1M/ 1 kênh
- Có lựa chọn lấy mẫu
- Hiển thị dạng sóng: port / line, waveform average, persistence, intensity
- Hỗ trợ đo bằng con trỏ
- Các phép toán: FFT, cộng, trừ, nhân, chia
- Con trỏ: Tần số, điện áp
- Cân nặng: 740g
- Kích thước: 200mmx120mmx30mm
- Màu sắc: đen

Lưu ý: Từ ngày 18-9 các máy không có đĩa CD ( đĩa này chứa Drive & Software), quý khách vui lòng truy cập tại địa chỉ: http://hantek.com.cn/download?word=6022be&sid=0&pid=0&key=yyrj để tải và làm theo hướng dẫn như video để sử dụng.

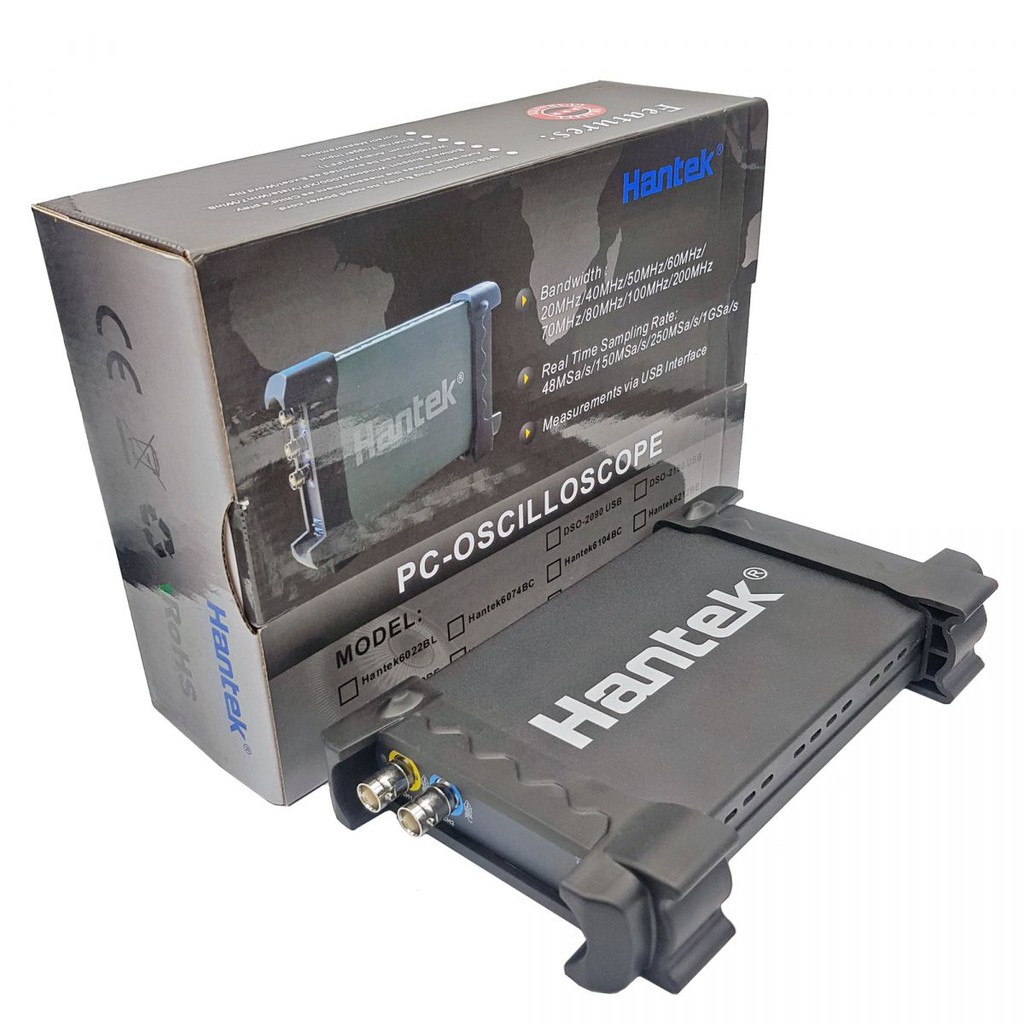

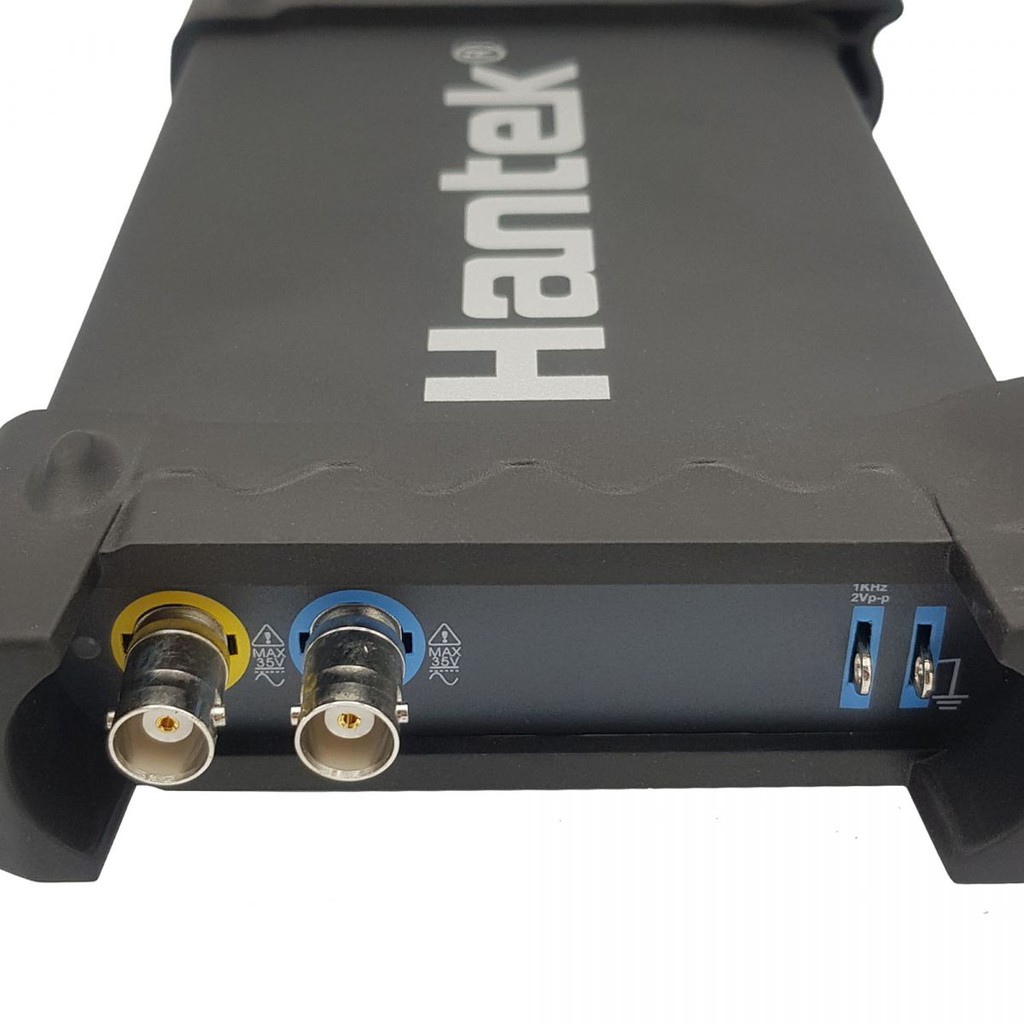

Hình ảnh sản phẩm
