Máy Phát Tín Hiệu Kỹ Thuật Số Đa Năng LW-1643 0.1Hz-10MHz AC 220V

Giới thiệu Máy Phát Tín Hiệu Kỹ Thuật Số Đa Năng LW-1643 0.1Hz-10MHz AC 220V

Loạt nhạc cụ này là một bộ tạo tín hiệu với

Các tính năng như độ ổn định cao, băng thông rộng và đa chức năng. Thiết kế ngoại hình mạnh mẽ và thanh lịch. Và dễ vận hành, có thể tạo sóng sin trực tiếp, sóng tam giác, sóng vuông, đường dốc, xung và có chức năng điều khiển đầu vào VCF. Ttl / CMOS có thể là đầu ra đồng bộ với đầu ra. Sóng điều chỉnh từ là đối xứng và có đầu ra ngược, mức DC có thể được điều chỉnh liên tục. Đồng hồ tần số có thể là màn hình hiển thị tần số bên trong và đo tần số bên ngoài. Nó đặc biệt thích hợp cho giáo lý, nghiên cứu và thử nghiệm mạch điện tử và mạch xung.





Đặc điểm:

Thành thạo kỹ thuật, độ ổn định cao.

Màn hình kỹ thuật số, đơn giản và rõ ràng.

Chất liệu vỏ cao cấp, thiết bị bảo vệ tốt hơn và tuổi thọ cao.

Chiết áp đa lượt, chính xác tại chỗ.

Tần số 1HZ-30MHZ.

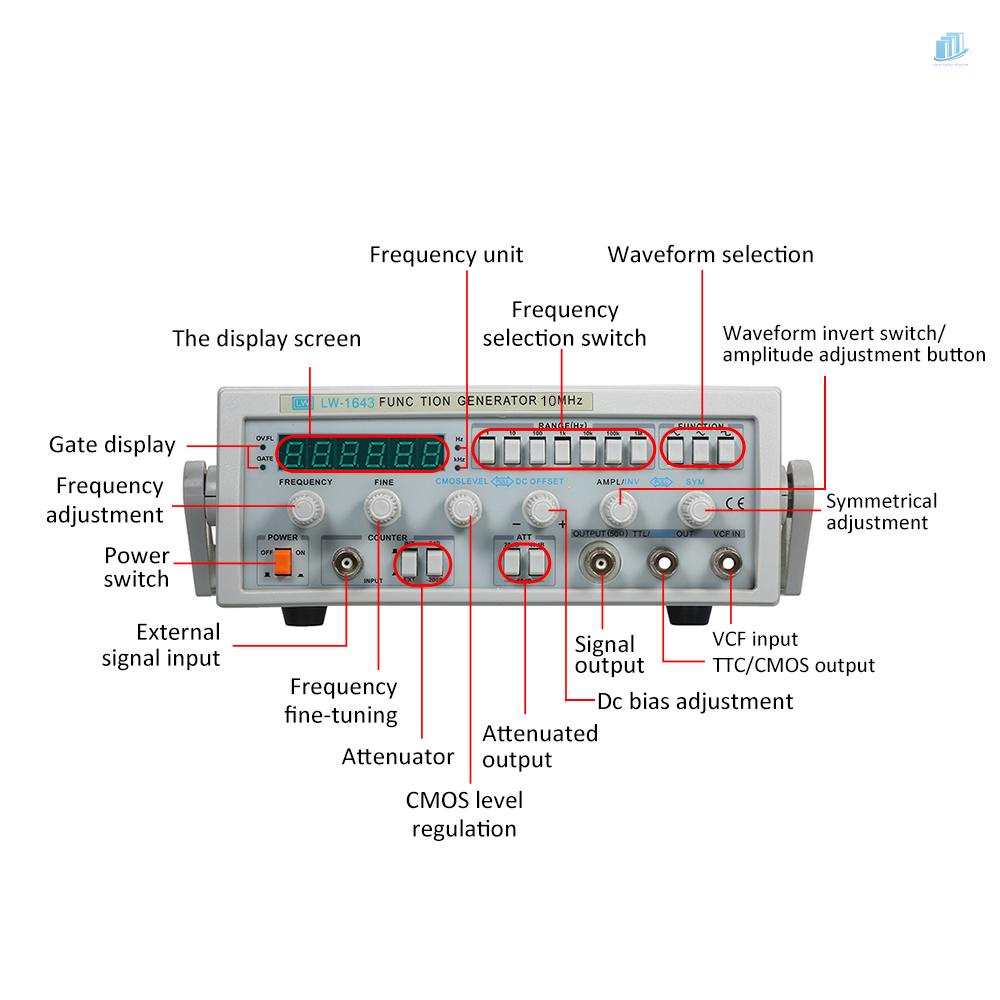

Bảng điều khiển gọn gàng và gọn gàng, trực quan và rõ ràng.

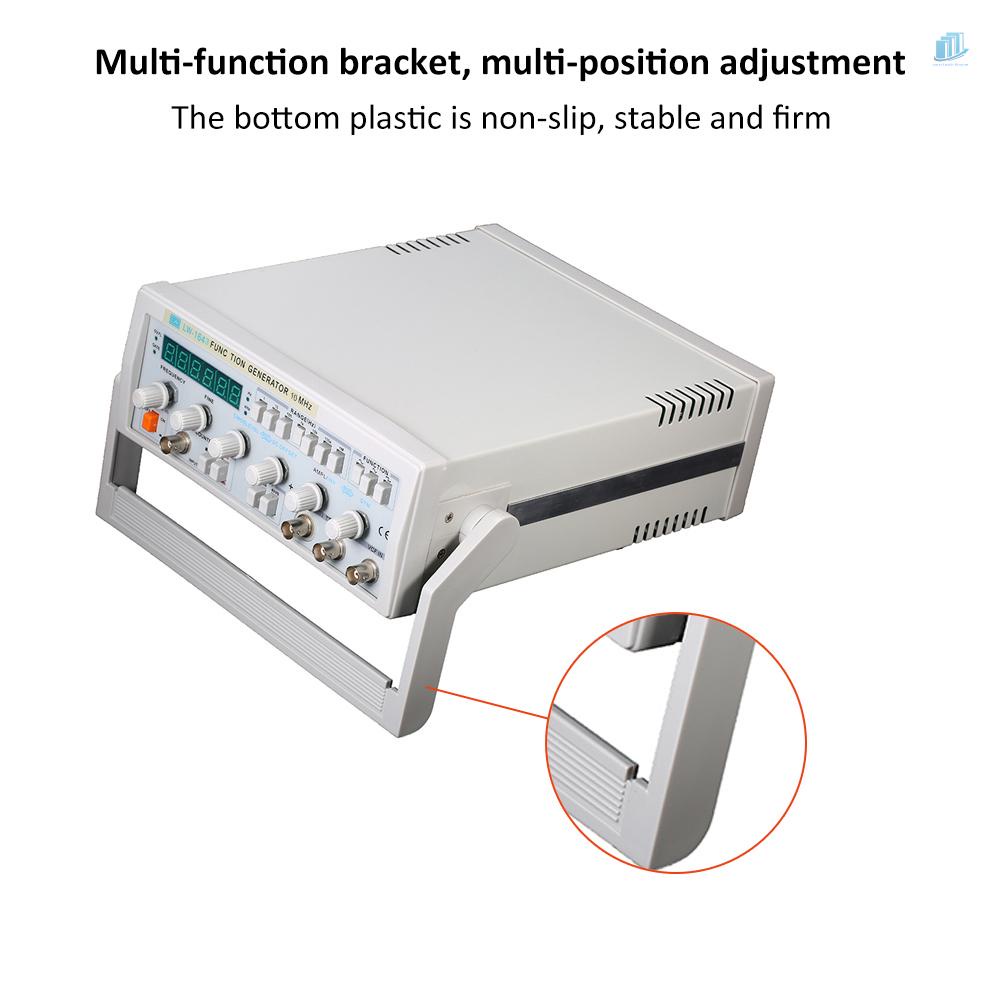

Đáy có chân chống trượt, chắc chắn và ổn định.

Thiết kế ngoại hình mạnh mẽ và trang nhã, dễ vận hành.

Nó đặc biệt thích hợp cho giáo lý, nghiên cứu và thử nghiệm mạch điện tử và mạch xung.

Tần số của chế độ: 0,1Hz --- 10MHz.

Dạng sóng đầu ra: Sine, Triangle, Square, ramp ± Pulse.

Đầu ra đồng bộ TTL / CMOS và output.

Độ méo dưới 1% ở 10Hz-100KHz.

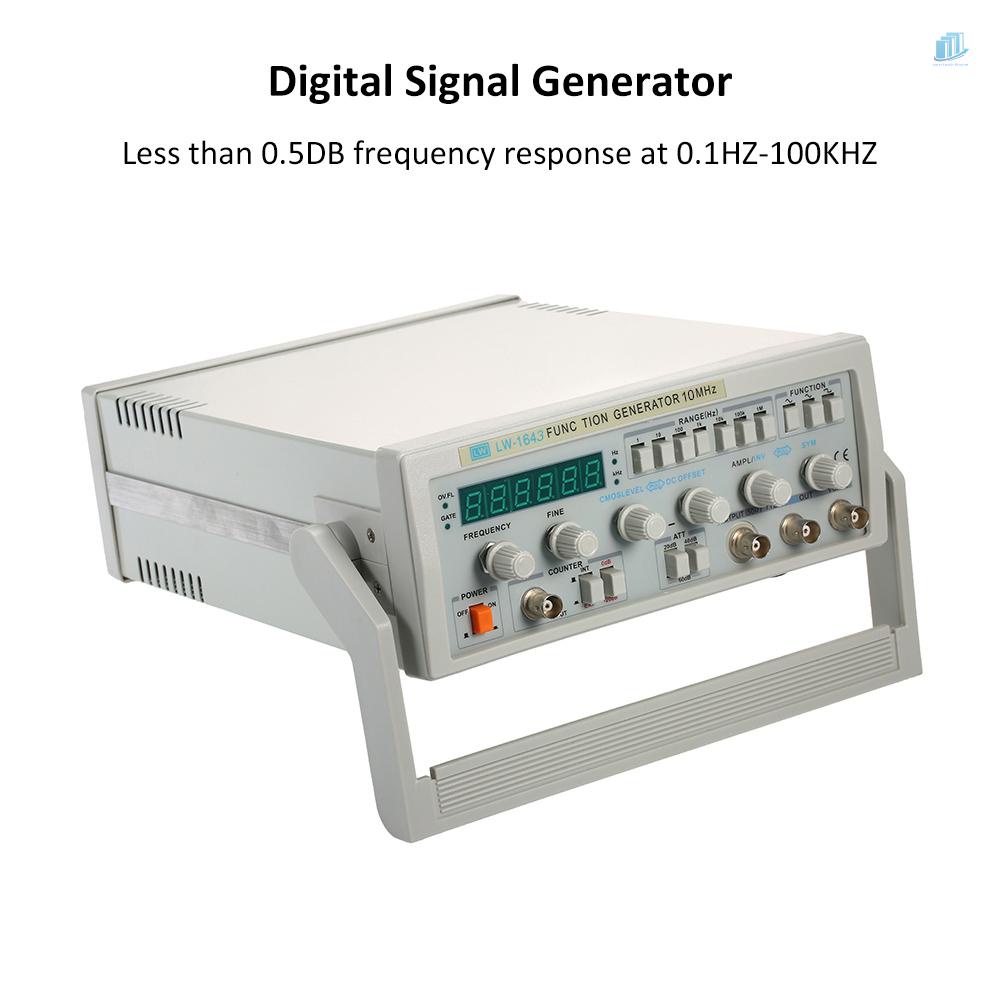

Đáp ứng tần số dưới 0,5dB ở 0,1Hz-100KHz. Đáp ứng tần số dưới 1dB ở 100KHz-5MHz. Đáp ứng tần số dưới 1dB ở 100KHz-2KHz.





Thông tin chi tiết:

Chất liệu: ABS

Cắm: US / EU / UK

Dạng sóng đầu ra: Sine, tam giác, vuông, xung dương và âm, đoạn dốc dương và âm

Điện áp DC: 0 ~ ± 10V có thể điều chỉnh liên tục

Độ chính xác: nhỏ hơn 0,003% ± 1 từ

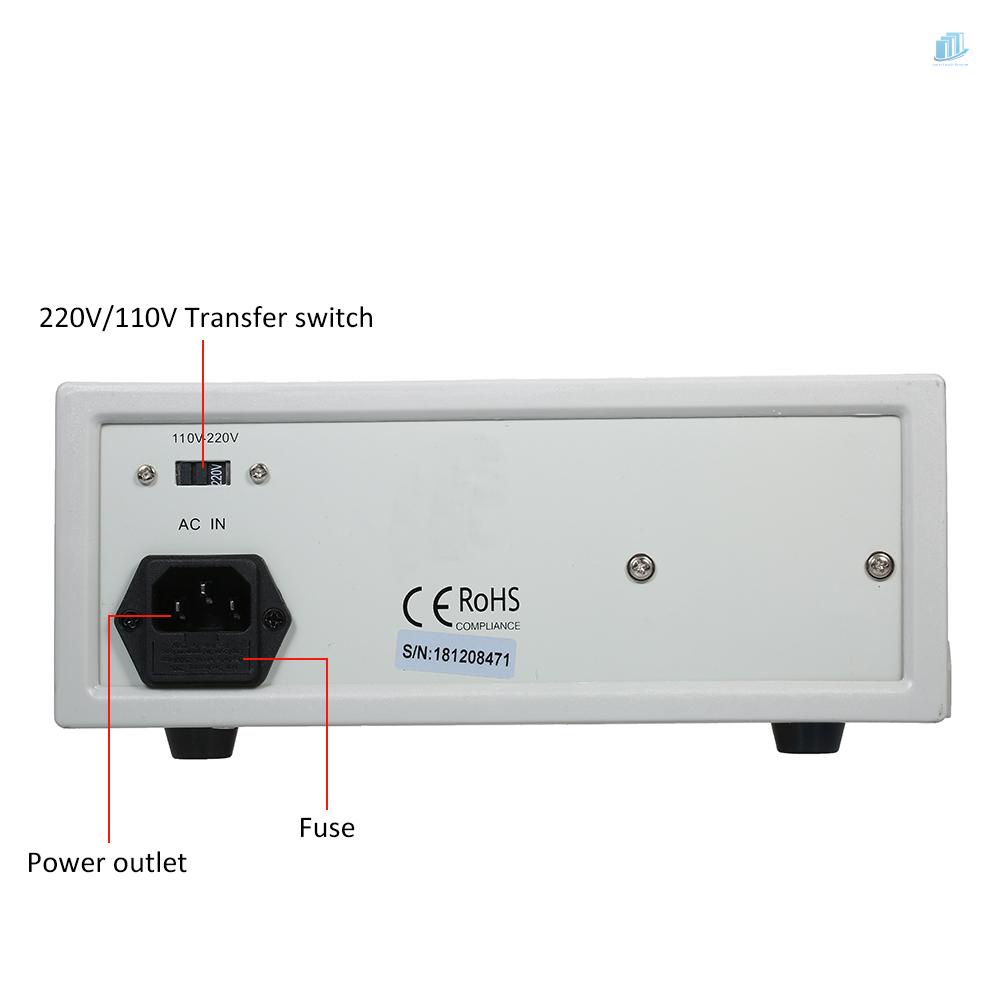

Nguồn điện: 220V / 110V ± 10% 50Hz / 60Hz

Trở kháng đầu vào: không nhỏ hơn 1MΩ / 20F

Trở kháng đầu ra: 50Ω ± 10%

Biên độ: không nhỏ hơn 20vp-p (không tải)

Phạm vi đối xứng: 90: 10-10:90

Kích thước gói: 37 * 30 * 17cm / 14.56 * 11.81 * 6.69in

Trọng lượng gói: 3900g



Mức đầu ra TTL / CMOS:

Ttl mức thấp dưới 0,4V trong sóng xung, mức cao dưới 3,5V, CMOS thấp ít hơn 0,5V trong sóng xung, mức cao hơn 3,5V, CMOS thấp hơn rám nắng thấp hơn 0,5V trong sóng xung, mức cao 5V --14V Liên tục thay đổi.



Đầu vào VCF

Điện áp đầu ra: -5V ~ 0V ± 10

Tối đa vôn kiểm soát: 1000: 1

Tín hiệu đầu vào: DC-1KHz



Bộ đếm tần số:

Dải đo: 1Hz ~ 10MHz≥10Vp-p

Trở kháng đầu vào: Không nhỏ hơn 1Mohm / 20F

Độ nhạy: 100mVrms

Max. Đầu vào: 150V (AC + DC)

Suy hao đầu vào: 20dB

Thời gian tăng: <100ns

Sóng vuông frontier: <35ns



Ghi chú:

Màu sắc của sản phẩm có thể hiển thị quang sai màu do ánh sáng chụp và màn hình hiển thị khác nhau.



Gói hàng bao gồm:\

1 * Chức năng Máy phát tín hiệu

1 * Cắm với cáp

1 * Cáp kẹp cá sấu BNC sang cá sấu

Cáp kết nối 1 * BNC với BNC

2 * Cầu chì

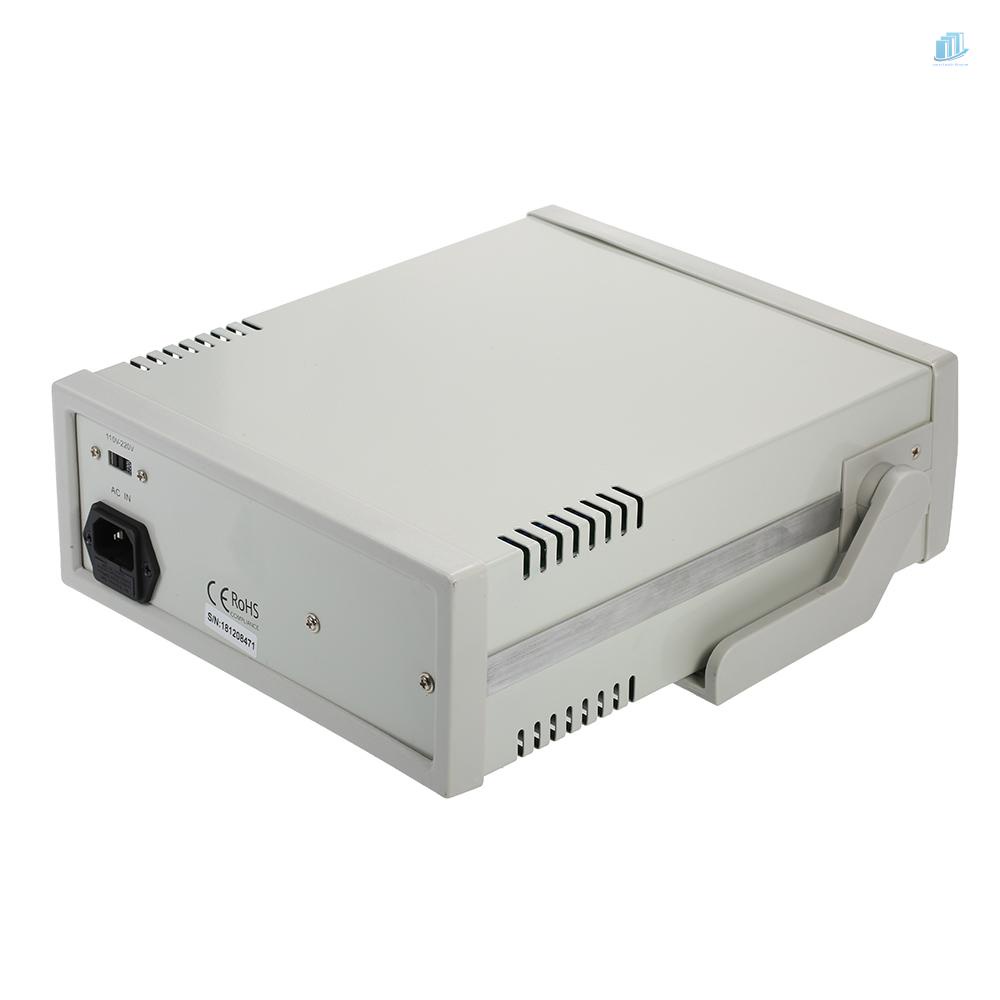

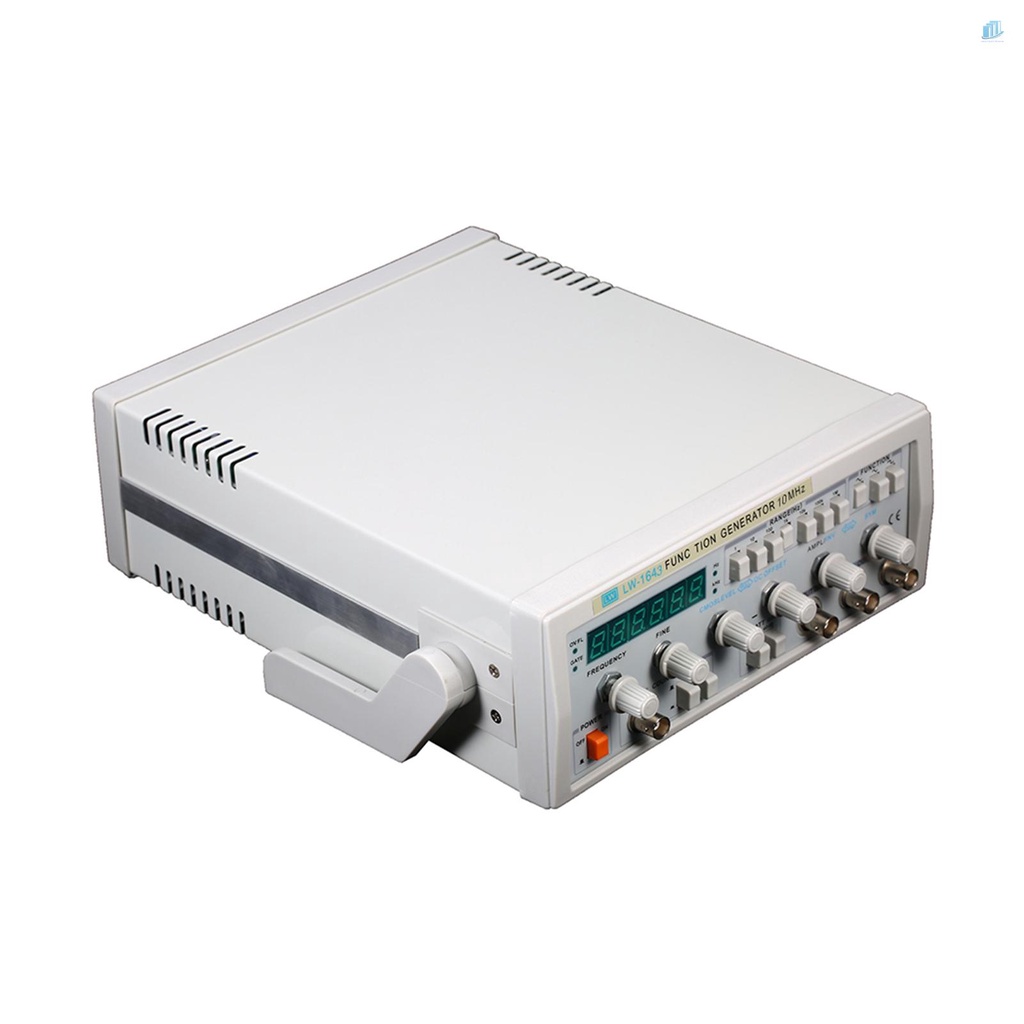

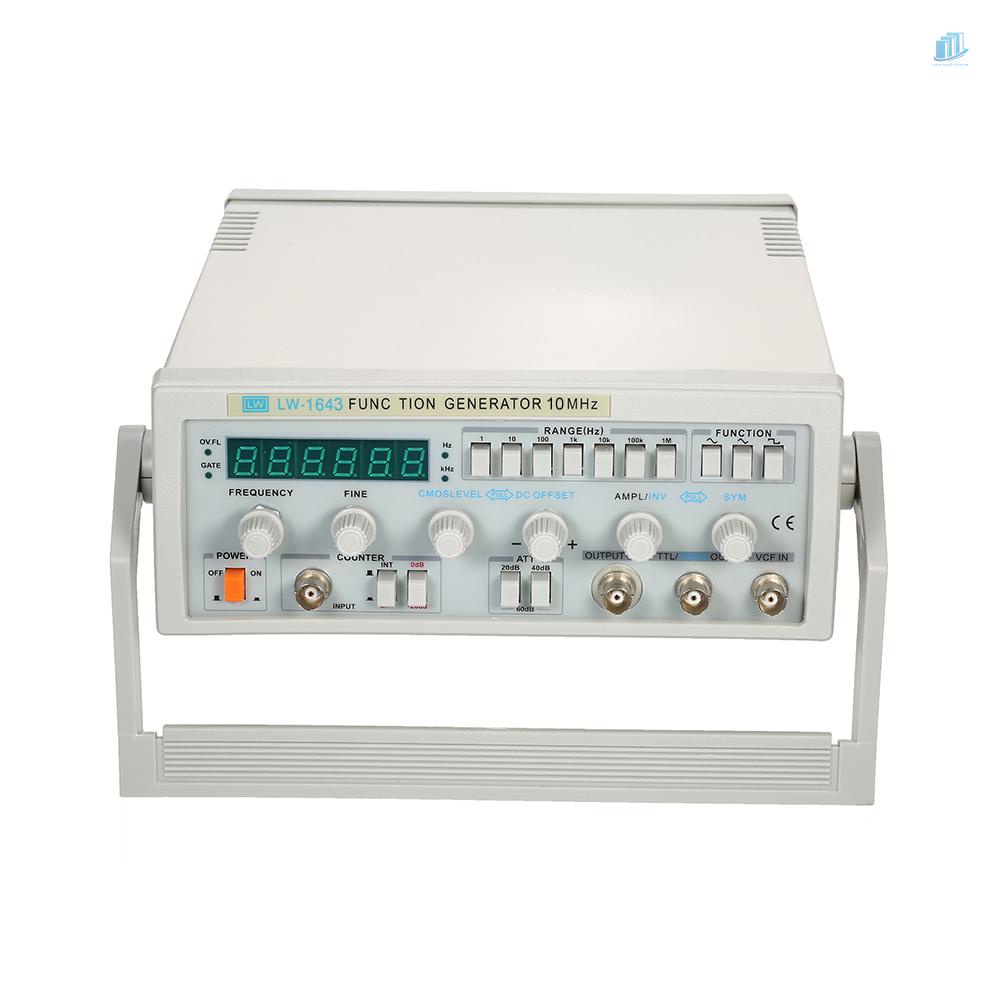

Hình ảnh sản phẩm
