Mô đun bảng mạch mở rộng DIYMORE HC-06 kết nối bluetooth DIY loại tốt

Giới thiệu Mô đun bảng mạch mở rộng DIYMORE HC-06 kết nối bluetooth DIY loại tốt

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Đặc điểm sản phẩm:
1. Được làm từ chất liệu cao cấp, chất lượng được đảm bảo
2. Kiểu dáng tinh tế và nhỏ
3. Nhiều đặc điểm tùy chọn
4. Được bao phủ bởi một lớp co nhiệt trong suốt, chống bám bụi
5. Với khả năng chống tĩnh điện

Đặc điểm sản phẩm:
1. Mô đun lõi là mô đun nô-đun HC-06, giao diện đi nổi bao gồm VCC, GND, TXD, RXD và chân đầu ra trạng thái LED được đặt trước. Bộ vi điều khiển có thể đánh giá liệu bluetooth đã được kết nối thông qua trạng thái của chân này và chân KEY không hợp lệ cho máy chưa.
2. LEd thể hiện trạng thái kết nối bluetooth, nhấp nháy có nghĩa là không có kết nối bluetooth, ánh sáng ổn định có nghĩa là bluetooth được kết nối và cổng mở.
3. Tấm đáy là 3.3V LDO, điện áp đầu vào 3.6~6V, dòng điện xấp xỉ 30mA khi không ghép nối và khoảng 10mA sau khi ghép nối và điện áp đầu vào bị cấm vượt quá 7V.
4. Mức giao diện là 3.3V, có thể được kết nối trực tiếp với các vi điều khiển khác nhau (51, AVR, PIC, ARM, MSP430, v.v.), bộ vi điều khiển 5V cũng có thể được kết nối trực tiếp, không cần MAX232 hoặc thông qua MAX232
5. Khoảng cách hiệu quả trong khoảng cách mở là 10m và có thể vượt quá 10m, nhưng chất lượng kết nối của khoảng cách không được đảm bảo
6. Sau khi ghép nối, khi được sử dụng làm cổng nối tiếp song song, không cần hiểu bất kỳ giao thức bluetooth nào, nhưng chỉ hỗ trợ định dạng giao tiếp 8 bit dữ liệu, 1 điểm dừng và không có chút ngang hàng kiểm tra, đây cũng là định dạng giao tiếp được sử dụng phổ biến nhất và không hỗ trợ các định dạng khác.
7. Khi kết nối bluetooth không được thiết lập, tốc độ truyền, tên và mật khẩu ghép nối có thể được thiết lập thông qua các lệnh AT. Các thông số đã đặt được lưu sau khi tắt nguồn và kết nối bluetooth sẽ tự động chuyển sang chế độ truyền trong suốt.
8. Liên kết này là slave và slave có thể được ghép nối với nhiều máy tính khác nhau có chức năng bluetooth, máy chủ bluetooth, hầu hết các điện thoại di động có bluetooth, PDA, PSP và các thiết bị đầu nối thông minh khác và không thể được ghép nối giữa các slave.

Lưu ý:
TXD: Bộ phát thường được thể hiện là bộ phát riêng, kết nối bình thường phải được ghép với RXD của thiết bị khác
RXD: Bộ thu thường được thể hiện là bộ thu riêng, kết nối bình thường phải được kết nối với TXD của một thiết bị khác
Trong quá trình kết nối bình thường, TXD của phần riêng luôn được kết nối với RXD của thiết bị.
Tự thu và tự truyền: Trong quá trình giao tiếp bình thường, RXD được kết nối với TXD của các thiết bị khác, vì vậy nếu bạn muốn nhận dữ liệu được gửi bởi chính mình, như tên gọi thì chính bạn sẽ nhận dữ liệu do chính bạn gửi, tức là TXD của riêng bạn được kết nối trực tiếp với RXD để kiểm tra khả năng truyền và tiếp nhận riêng.

Gói hàng bao gồm:
1 x Mô đun bảng mạch mở rộng

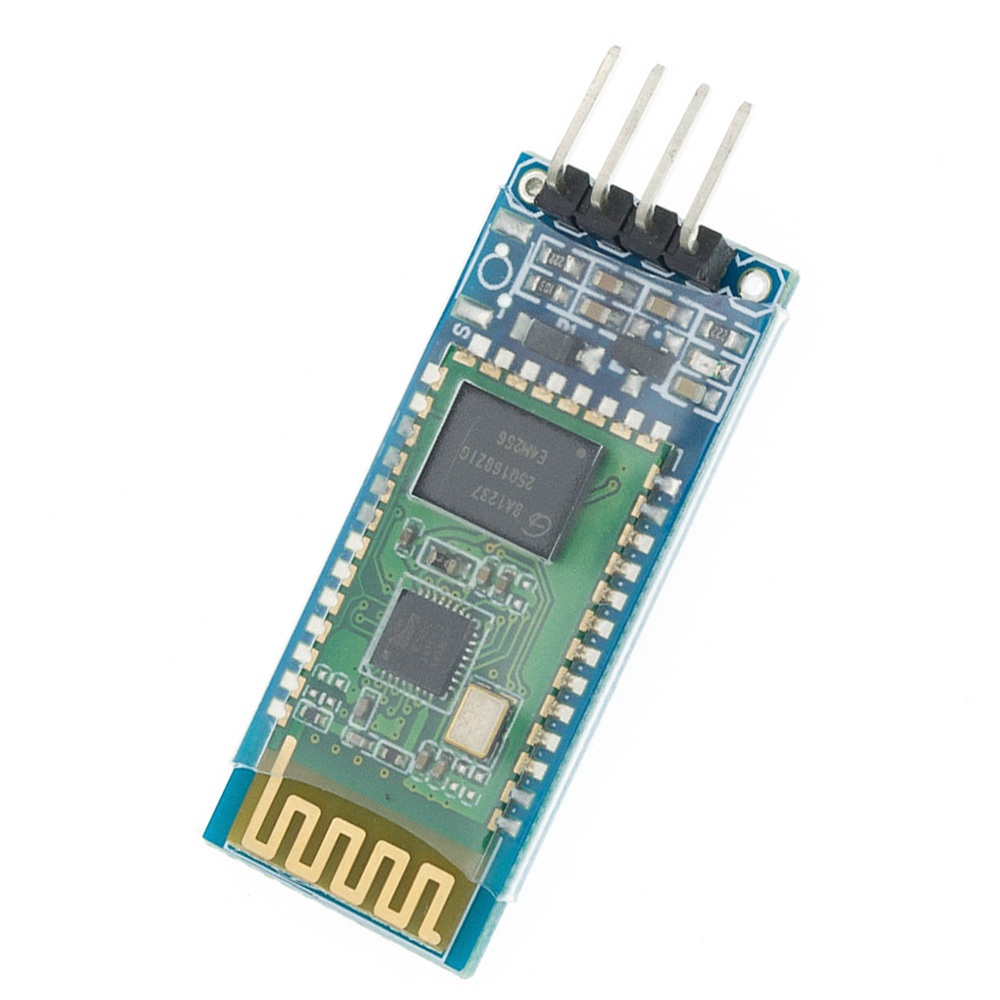

Hình ảnh sản phẩm
