Giới thiệu Mô đun bluetooth DIYMORE 2CH DC5V/12V có ứng dụng điều khiển thông minh cho gia đình

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

1. Mô tả sản phẩm:
Mô-đun chuyển tiếp Bluetooth mạch kép 5V bao gồm 2 mô-đun chuyển tiếp 5V // 10A và một mô-đun phụ nối tiếp Bluetooth SPP-C. Công tắc của rơ le có thể được điều khiển bằng cách gửi hướng dẫn đến ứng dụng điện thoại.

2. Chức năng:
1>. MCU hiệu suất cao STM8S được nạp trên bo mạch và mô-đun phụ SPP-C Bluetooth 2.1
2>. Cung cấp Bluetooth điều khiển qua ứng dụng
3>. Khoảng cách điều khiển: 10M (môi trường mở)
4> .Điện áp hoạt động: DC5V / 12V (Tùy chọn)
5>. Trên bo mạch 2 chiều 5V, rơle DC 10A / 250V AC 10A / 30V, có thể được thu liên tục 100 nghìn lần. Với bảo vệ diode, thời gian phản hồi ngắn.
6>. Chỉ báo trạng thái Bluetooth trên bo mạch và chỉ báo chuyển tiếp
7>. Cổng gỡ lỗi UART và cổng tải xuống chương trình STM8 SWIM
8>. Kích thước bảng: 40 * 64.5mm

3. Mô tả hoạt động:
1>. Nguồn kết nối: IN+ và IN- của mô-đun được kết nối với cực dương và cực âm của nguồn điện 5V
2>. Sử dụng ứng dụng để điều khiển rơle 2 chiều
Mô tả chung về cách sử dụng ứng dụng chuyển tiếp Bluetooth:

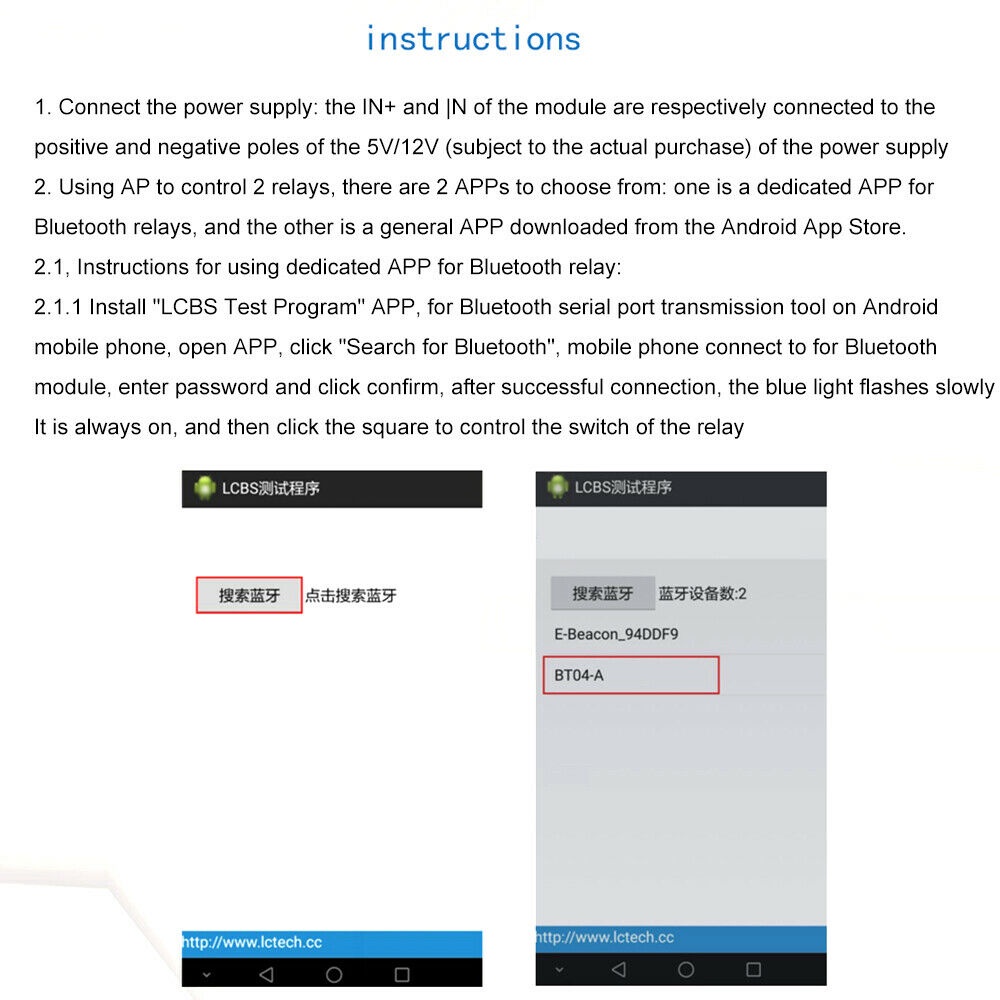

2.1>. Cài đặt ứng dụng trên điện thoại di động Android “BlueSPP-37”, công cụ kết nối Bluetooth, được sử dụng để gửi hướng dẫn điều khiển rơ le. Nhấp vào "chuyển đổi". Sau đó nhấn vào ô vuông màu xám trong giao diện, rồi nhập lần lượt tên và nội dung của 2 lệnh điều khiển rơ le (định dạng lệnh là HEX).
2,2>. Mở ứng dụng “BlueSPP-37”, nhấp vào "kết nối". Điện thoại di động được kết nối với mô-đun Bluetooth. Sau khi kết nối, ánh sáng xanh chuyển từ đèn flash chậm thành đèn ổn định. Bấm vào ô vuông màu xám có thể gửi hướng dẫn để điều khiển công tắc của rơ le.
3>. Các chức năng bổ sung (như đầu chuyển tiếp USB):
Chuẩn bị mô-đun kết nối USB sang TT, mô-đun TTL GND, TX, RX tương ứng mô-đun chuyển tiếp GND, TX, RX. Trên máy tính, mở phần mềm gỡ lỗi cổng kết nối (chẳng hạn như SSCOM32, chọn tốc độ truyền là 9600, gửi 16 biểu mẫu A0 (HEX) A0 0101 A2 và A0 0201 A3, bạn có thể bật riêng rơ le cách thứ nhất, thứ hai. A0 0100 A1 và A0 0200 A2 được gửi dưới dạng thập lục phân (HEX) và rơle thứ nhất, thứ hai có thể được đóng lại tương ứng. Lấy ví dụ về việc mở rơle làm ví dụ:
