Mô Đun Bộ Nhớ DS1307 AT24C32 IIC DS1307 3.3V/5V Cho Raspberry Pi

Giới thiệu Mô Đun Bộ Nhớ DS1307 AT24C32 IIC DS1307 3.3V/5V Cho Raspberry Pi

Ds1307 I2C Chip đồng hồ thời gian thực (RTC) 24C32
Bộ nhớ 32K I2C EEPROM Sử dụng pin Lithium có thể sạc lại CR2032 với mạch sạc để giải quyết vấn đề mà DS1307 với pin dự phòng không thể đọc và viết sai. Khi sạc đầy, DS1307 Thời gian 1 có sẵn. Thiết kế nhỏ gọn, 27mm * 28mm * Chốt 8,4mm Đầu ra Chốt đồng hồ DS1307, Cung cấp tín hiệu đồng hồ cho đồng hồ

Bộ vi điều khiển.
Có thể được gắn vào các thiết bị I2C khác.

Lưu ý hàng hóa:

1x Mô-đun đồng hồ DS1307 (Không bao gồm pin)


Mô tả:

Ds1302 là Chip đồng hồ sạc gạch chứa một đồng hồ thời gian thực / Lịch và RAM tĩnh 31byte để giao tiếp với vi điều khiển thông qua giao diện nối tiếp đơn giản. Đồng hồ thời gian thực / Mạch lịch cung cấp Thứ hai, Phút, Giờ, Ngày, Tuần Tháng, thông tin năm, và số ngày mỗi tháng và số năm có thể được điều chỉnh tự động. Hoạt động đồng hồ có thể được xác định bằng sáng / PM Chỉ báo trong 24 hoặc 12 giờ định dạng. (1) Đặt lại RST (2) Cáp I / O (3) Đồng hồ nối tiếp SCLK. (1) Đặt lại RST (2) Cáp I / O (3) Đồng hồ nối tiếp SCLK. Đồng hồ / ram Đọc / Viết dữ liệu Viết trong một nhóm Byte hoặc Byte Lên đến 31 Byte. Mức tiêu thụ nguồn DS1302 rất thấp, giữ dữ liệu và thông tin đồng hồ Ít hơn 1mW

Đặc điểm:
Đồng hồ Thời gian thực có khả năng tính toán lần thứ hai phía trước, phút, giờ, ngày, tuần, tháng, năm trong 2100 và điều chỉnh năm nhảy vọt
Ram lưu trữ dữ liệu tạm thời 31 8-bit
Chế độ cổng I / O nối tiếp tạo ra số lượng chân tối thiểu
Điện áp làm việc rộng 2.0V
Làm việc hiện tại 2.0V, ít hơn 300nA
Đồng hồ đọc / ghi hoặc dữ liệu RAM, có hai chế độ truyền đơn Byte truyền và chế độ truyền nhiều tổng thể Byte
Bao bọc DIP 8 chân hoặc Đóng gói SOIC 8 chân tùy chọn (Tùy chọn trên giá đỡ bề mặt)
Đơn giản
Tương thích với TTL Vcc = Giao diện 3 dây cho 5V
Phạm vi nhiệt độ công nghiệp tùy chọn -40 + 85
Nguồn điện chính và sao lưu Nguồn điện kép

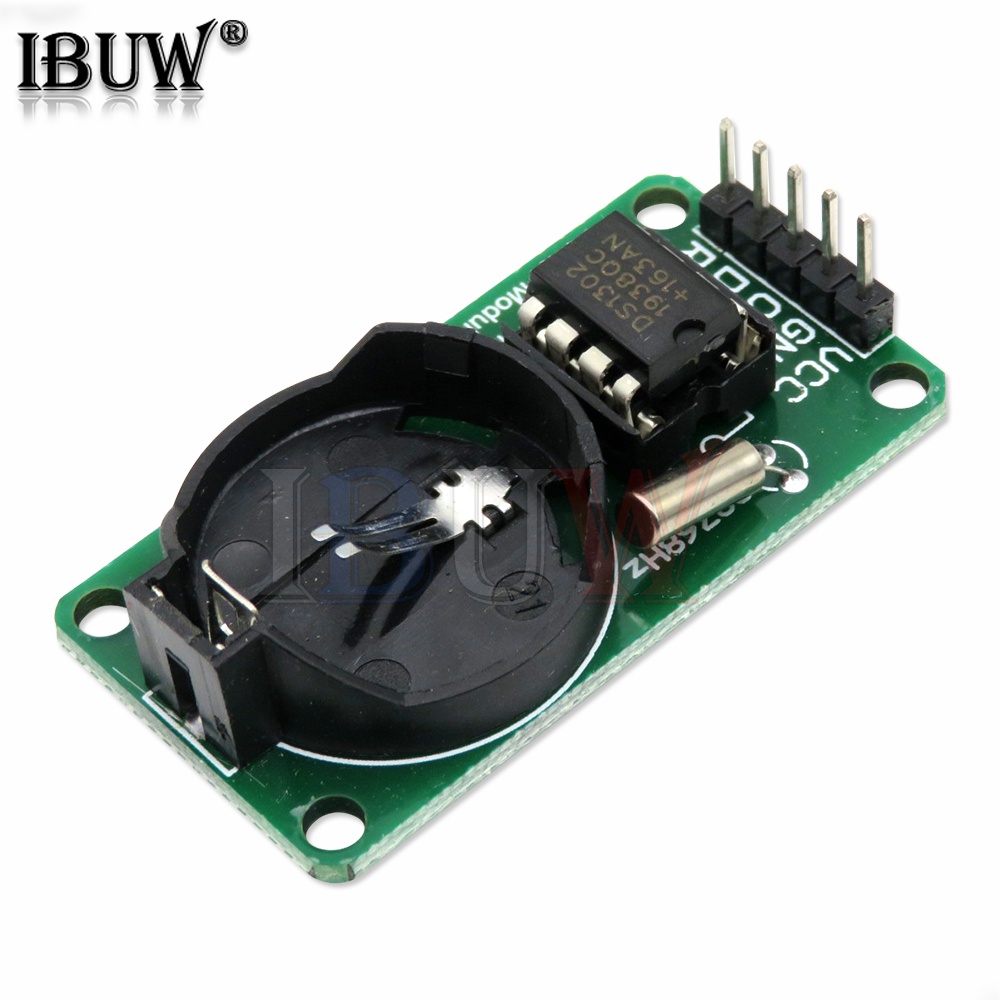

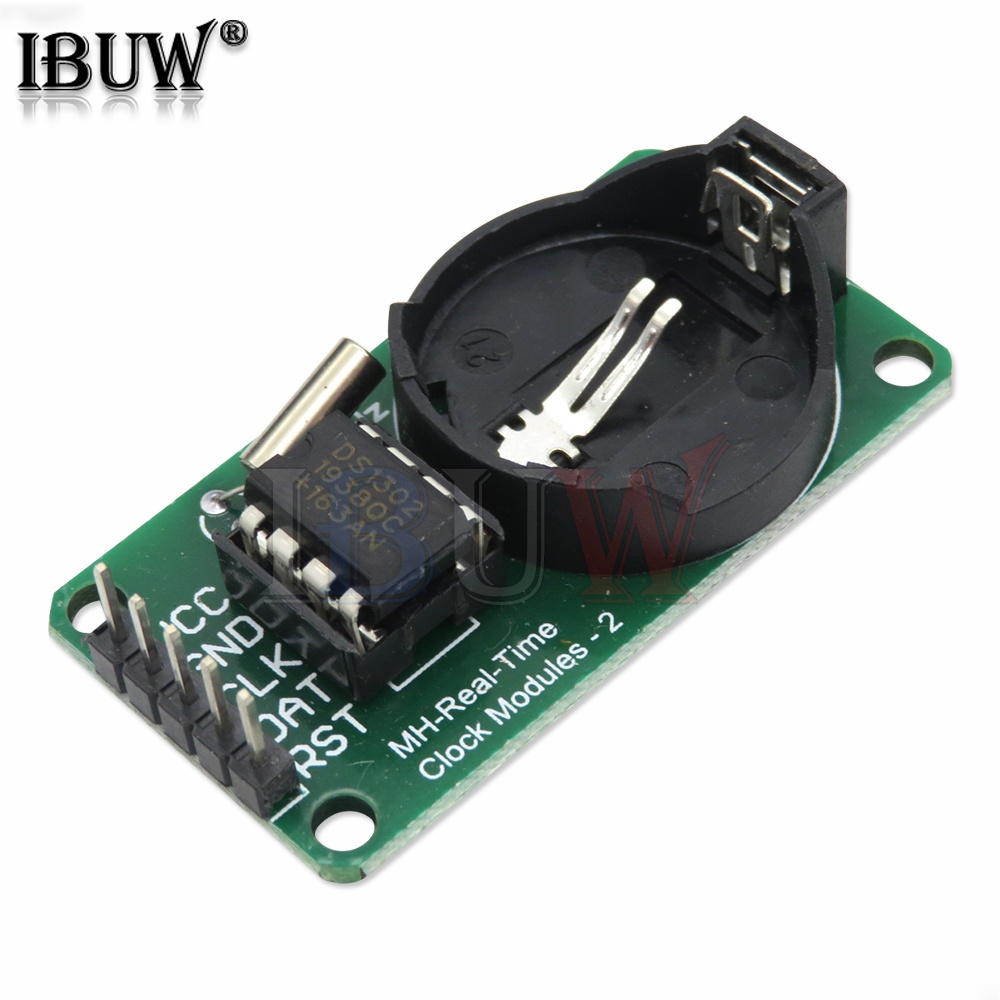

Thông số mô-đun đồng hồ thời gian thực DS1302 như sau:

1.Pcb là một bảng điều khiển đơn, Kích thước: 44mm * 23mm * 1.6mm

2.Với 4 lỗ định vị, đường kính 3,1mm

3.Pin dự phòng Tianqiu CR2032 chính hãng, Điện áp 3V, Dòng điện 260mAh, Pin không thể sạc lại. Thời gian lưu giữ dữ liệu lý thuyết lớn hơn 10 năm!

4.Rung pha lê 32,768KHz, Rung pha lê nhập khẩu Nhật Bản, Phù hợp với tụ điện 6pF, Kích thước 2 * 6mm

5.Chip lớn 8 chân Ds1302, Chip bên dưới Khối IC, Dễ dàng thay thế và cắm Chip

6.Mô-đun Điện áp làm việc tương thích với kết nối vi điều khiển 3.3V / 5V, 5V và 3.3V

7.Nhiệt độ làm việc: 0°---70°
Phương pháp đấu dây (Lấy chương trình được cung cấp như một ví dụ, bạn có thể truy cập bất kỳ cổng IO nào, sửa đổi định nghĩa cổng trong chương trình):

Vcc → + 5V / 3,3V

Đường đất → Đường đất

Đồng hồ → P02

Dat → P01

Rst → P00
