Mô đun buck PCBFUN chỉnh lưu hạ áp DC-DC 7V-21V xuống 5V tiện lợi

Giới thiệu Mô đun buck PCBFUN chỉnh lưu hạ áp DC-DC 7V-21V xuống 5V tiện lợi

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Đặc điểm sản phẩm:
1. Phạm vi sử dụng rộng rãi.
2. Dòng điện chờ nhỏ.
3. Tích hợp bảo vệ quá nhiệt, bảo vệ quá dòng, bảo vệ ngắn mạch.
4. Cần thiết để ngắt kết nối và khởi động lại sau khi bảo vệ.
5. Khởi động mềm tích hợp.
6. Hiệu suất cao: Lên đến 98% (Các chỉ số cụ thể liên quan đến điện áp đầu vào, điện áp đầu ra, dòng điện đầu ra)

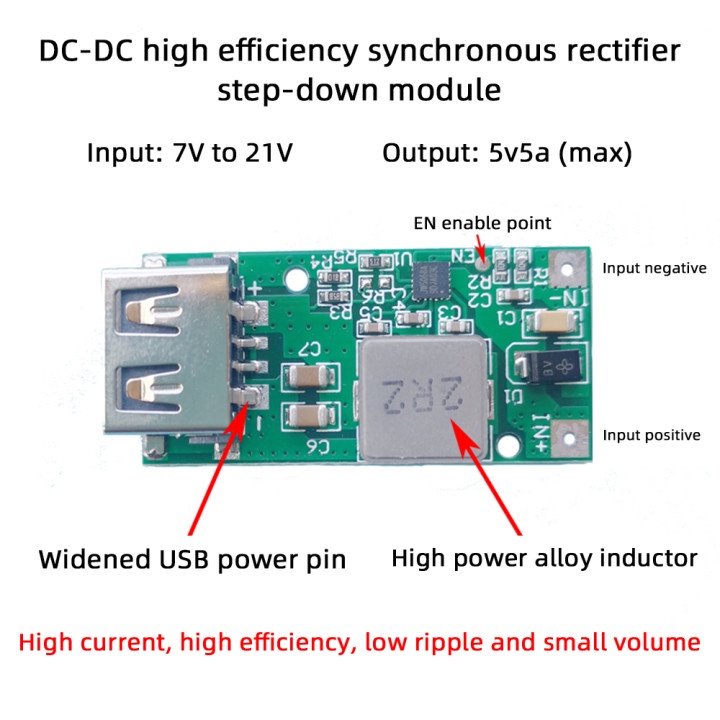

7. Với đầu nối kích hoạt EN, sau khi loại bỏ điện trở R2 trên mô đun, EN là chân kích hoạt, logic có hiệu quả cao.

Mô tả sản phẩm:
Mô đun chỉnh lưu đồng bộ không cách ly DC-DC.
Điện áp đầu vào rộng: 7V-21V
Điện áp đầu ra: 5V
Dòng điện đầu ra: 5A (Tối đa) (5A có thể hoạt động trong thời gian dài đo được ở nhiệt độ phòng 25 độ, nếu nhiệt độ môi trường quá cao cần tăng cường tản nhiệt)
Tần số hoạt động điển hình: 500KHz
Nhiệt độ hoạt động: Cấp công nghiệp (-40℃ đến + 85℃)

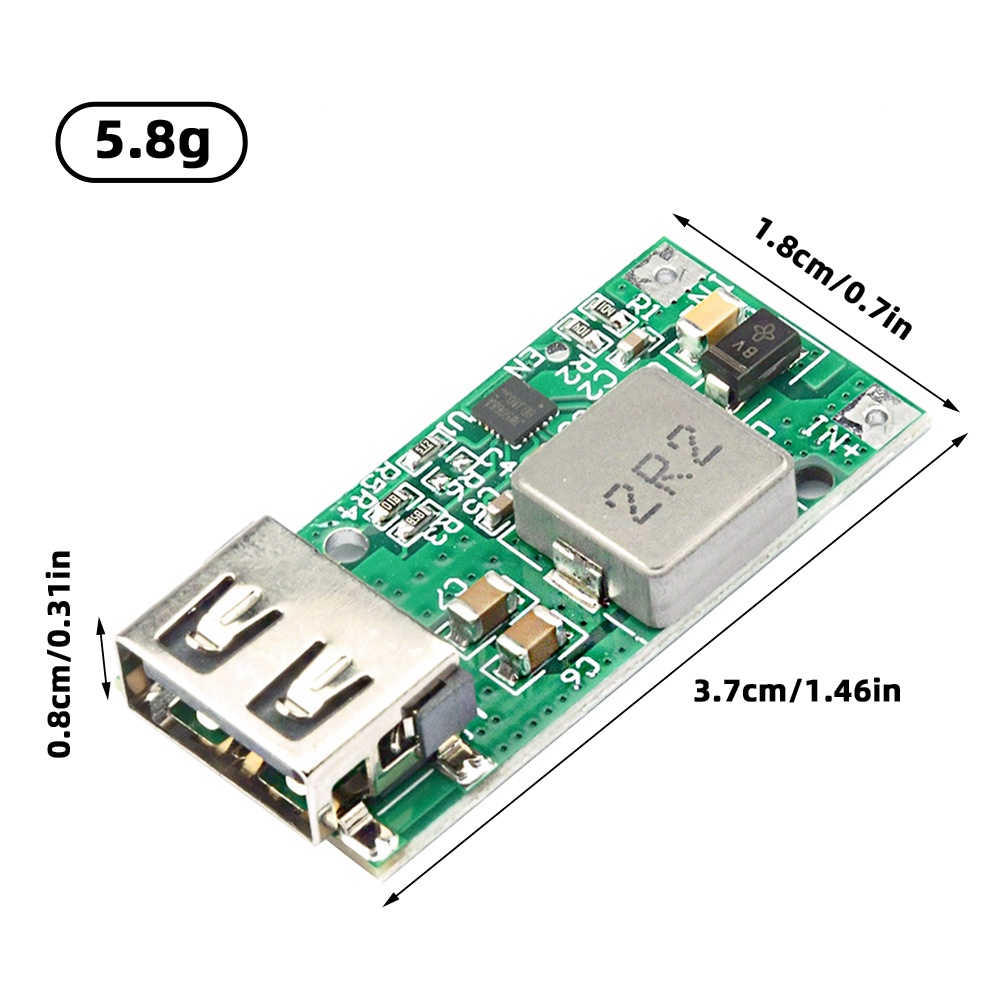

Kích thước mô đun: 37 * 18 * 8mm

Gói hàng bao gồm:
1 x Mô đun buck

Phương pháp sử dụng:
1. Trước tiên hãy kết nối dây cáp nối giữa mô đun và nguồn điện, sau đó bật nguồn. Hãy nhớ điều này. (Nếu thiết bị đầu nối đầu vào được nối với điện, rất dễ xảy ra cháy nổ, đặc biệt là khi điện áp cung cấp điện đầu vào cao, thậm chí làm cháy các miếng đệm của mô đun).
2. Hãy chọn nguồn điện phù hợp sau khi bật nguồn, với đồng hồ vạn năng hoặc vôn kế để đo xem điện áp đầu ra của mô đun và thiết bị có cùng điện áp hay không.
3. Thiết bị điện hoặc (tải) kết nối với đầu ra của mô đun.
4. Dây cáp USB kết nối với mô đun này cần càng ngắn và dày càng tốt, nếu không sản phẩm sẽ không đạt được thông số thực do suy hao lớn sau dòng điện cao.
5. Dòng điện đầu ra thực được xác định bởi tải, không phải lo lắng về dòng điện 5A làm hỏng thiết bị 2A, thích hợp cho nhu cầu thực tế cho sản phẩm tốt hơn dưới 5A.

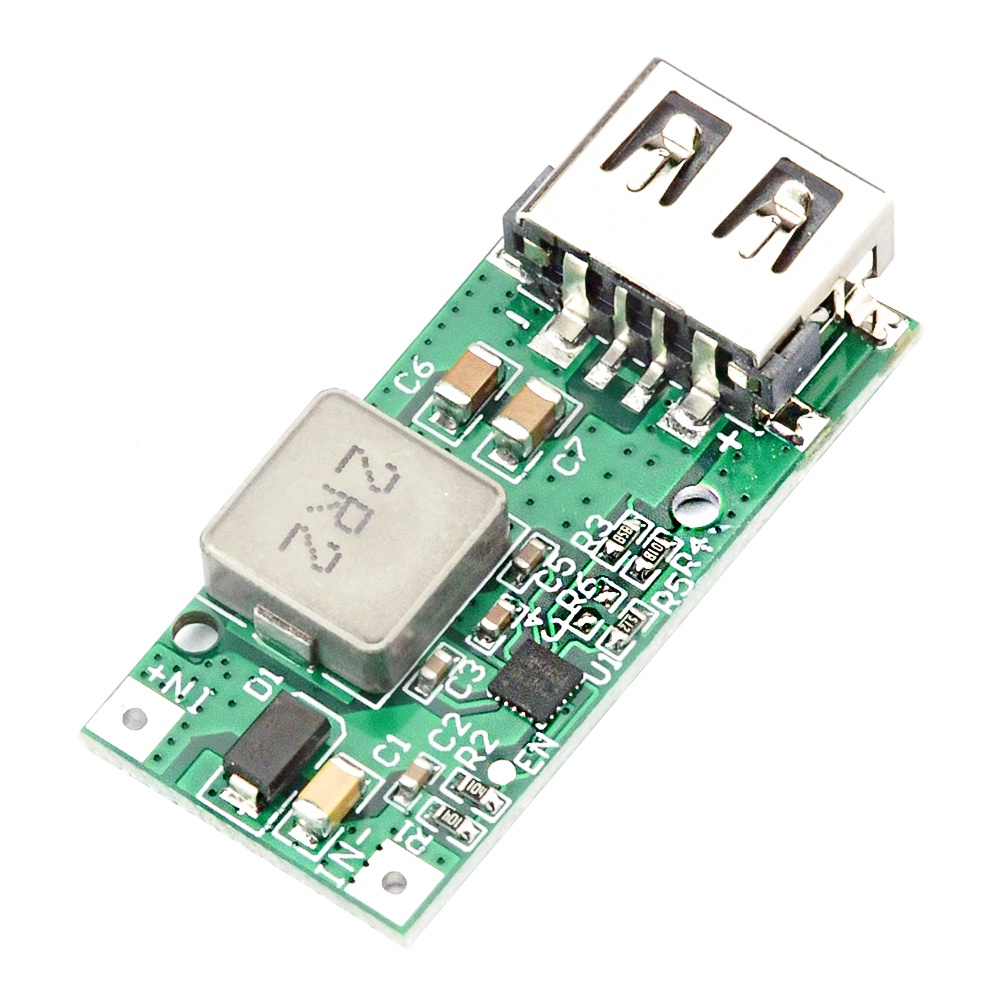

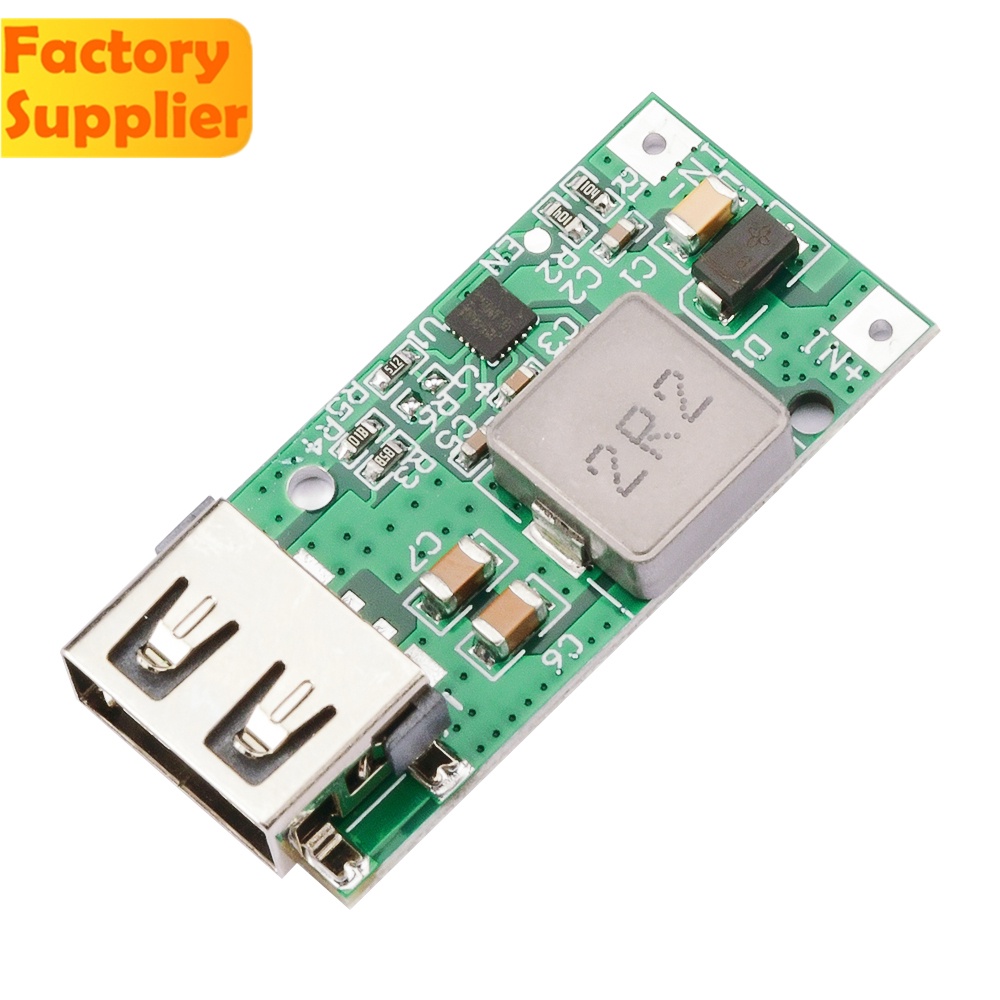

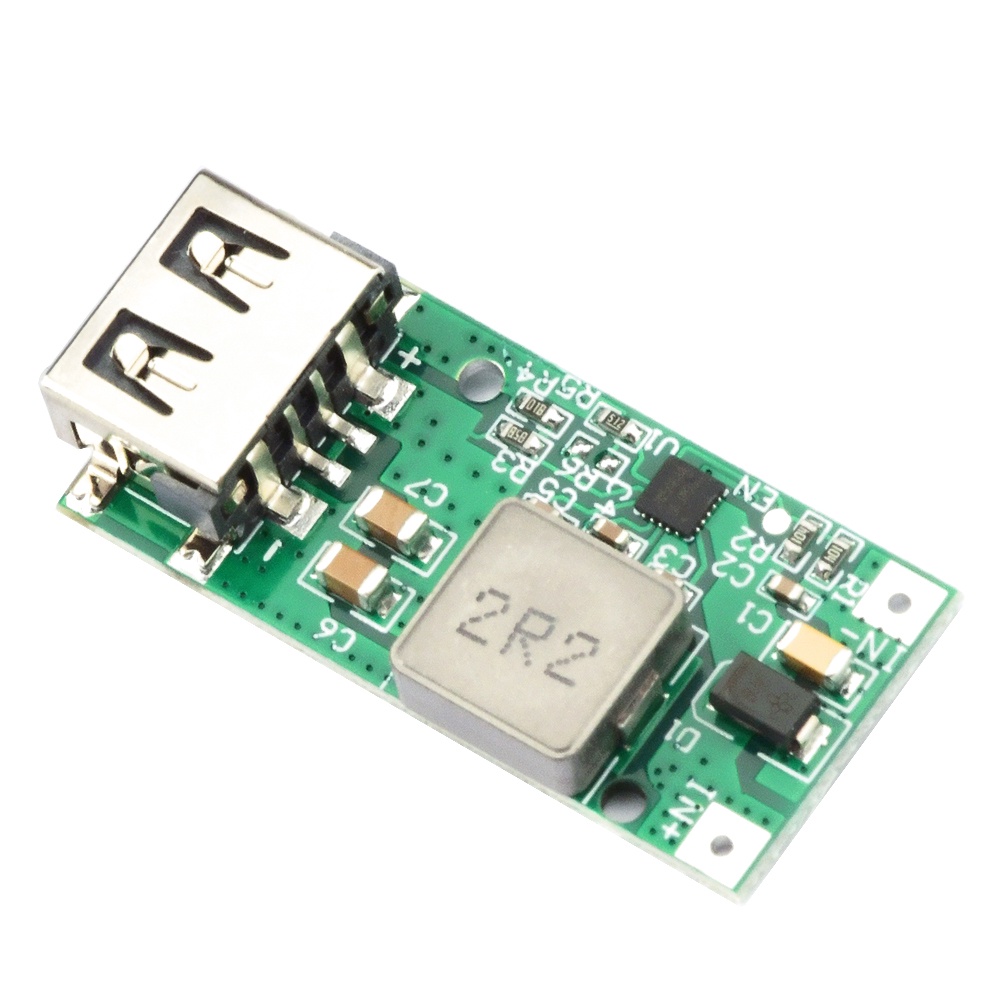

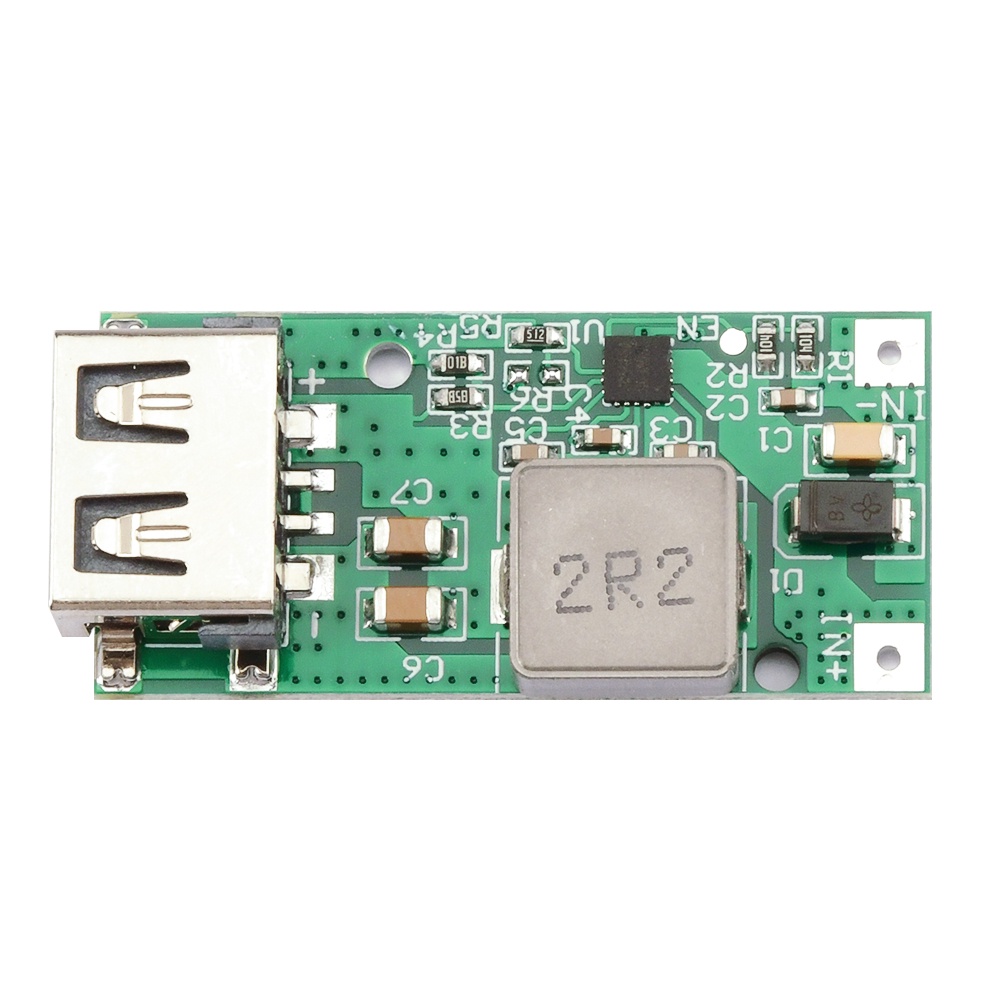

Hình ảnh sản phẩm
