Mô Đun Cảm Biến Đọc Thẻ Không Dây bonj EM4100 8CM RFID UART 3Pin 125KHz DC 5V

Giới thiệu Mô Đun Cảm Biến Đọc Thẻ Không Dây bonj EM4100 8CM RFID UART 3Pin 125KHz DC 5V

Mô-đun không dây đầu đọc EM4100 8CM RFID UART 3Pin 125KHz cho cảm biến đọc DC 5V
Đặc điểm:
Giao diện: UART
Hỗ trợ ứng dụng phong phú
Hỗ trợ đọc thẻ 125KHz
Nó hỗ trợ hoạt động đọc thẻ khác nhau
Mô-đun đầu đọc thẻ 7941E, tích hợp mạch tần số và ăng-ten đọc thẻ hiệu suất cao

Thông tin chi tiết:
Điện áp: dc 5V
Hiện tại: 40mA
Cho D1 D0: đầu ra dữ liệu DATA1, DATA0
Dành CHO: NC
Nhiệt độ hoạt động: -20~70 độ C
Khoảng cách đọc thẻ EM4100:> 8cm
Giới thiệu đầu ra giao diện:
Đầu ra giao diện UART
Đầu ra giao diện UART
Đầu dữ liệu
Chiều dài
Loại thẻ
Loại thẻ
Kiểm tra BCC
Dữ liệu kết thúc
0x02
0x09
0x01
Sn0 ~ SN3
Xor Check Except Data for Head And Data End
0x03
Loại thẻ:
0x02 EM4100
0x01 cho 1K
0x03 cho 4K
0x10 cho thẻ HID
0x11 T5567
Thẻ thứ 2 0x20
0x21 ISO14443B
0x22 FELICA
Nhãn 0x30 15693
Thẻ CPU 0x50
Thông tin khu vực 0x51
Dữ liệu bàn phím 0xFF
Ví dụ: dữ liệu nhận được bằng công cụ cổng nối tiếp là 02 0A 02 2E 00 B6 D7 B5 F2 03, sau đó
Byte đầu tiên 0x02 có nghĩa là bắt đầu dữ liệu
Byte thứ hai 0x0A có nghĩa là toàn bộ chiều dài dữ liệu là 10 byte, bao gồm khởi động dữ liệu và kết thúc dữ liệu
Byte thứ ba 0x02 có nghĩa là loại thẻ là EM4100
Bốn đến tám giờ byte (0x2E 0x00 0xB6 0xD7 0xB5) có nghĩa là số thẻ đọc và số thẻ thứ tư byte 0x2E là số thẻ ẩn
Ninth byte 0xF2 có nghĩa là BCC kiểm tra byte thứ hai đến tám giờ byte
The tenth byte 0x03 có nghĩa là dữ liệu kết thúc
Lưu ý:
Tránh xa nguồn nhiễu và tín hiệu nhiễu mạnh có thể ảnh hưởng đến việc đọc thẻ
Chọn nguồn tuyến tính có thể cải thiện khoảng cách đọc thẻ và hiệu ứng; nguồn công tắc có thể suy giảm khoảng cách nhưng sẽ không ảnh hưởng đến hoạt động bình thường
Mô-đun có thể hoạt động bình thường trong phạm vi 3-5V, vui lòng không sử dụng điện áp cao hơn
Mô-đun này có tín hiệu tần số cao, vì vậy nó có thể gây ra một số nhiễu cho mạch tương tự. Công dụng nên đặt mô-đun ở xa một chút so với còi; nếu khoảng cách quá gần, âm thanh của còi sẽ thấp
Các ứng dụng:
Dấu vân tay đính kèm Mô-đun viết
Mô-đun đọc Entrance Guard Intercom
Replicator
Mô-đun đầu đọc thẻ vân tay Attendance
Mô-đun đầu đọc thẻ intercom bảo vệ lối vào
Kích thước: 4,7x2,6cm / 1,85x1,02 inch
Ghi chú:
Vui lòng cho phép lỗi 1-3mm do đo lường thủ công. Xin hãy chắc chắn rằng bạn không nhớ trước khi bạn đặt giá thầu.
Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng.

Gói hàng bao gồm:
1x Mô-đun không dây đầu đọc EM4100 8CM RFID
1x cáp

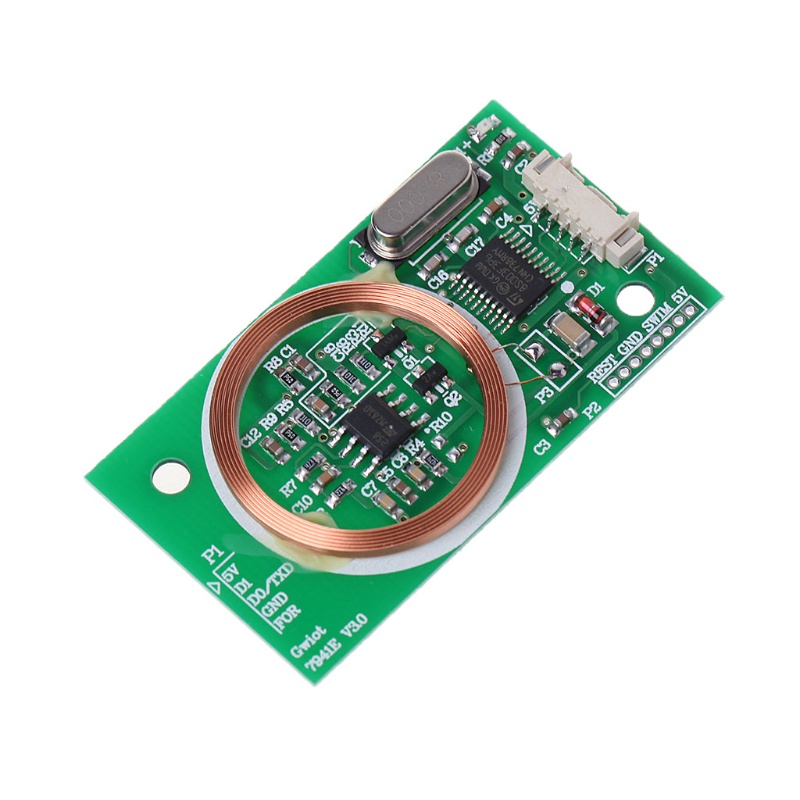

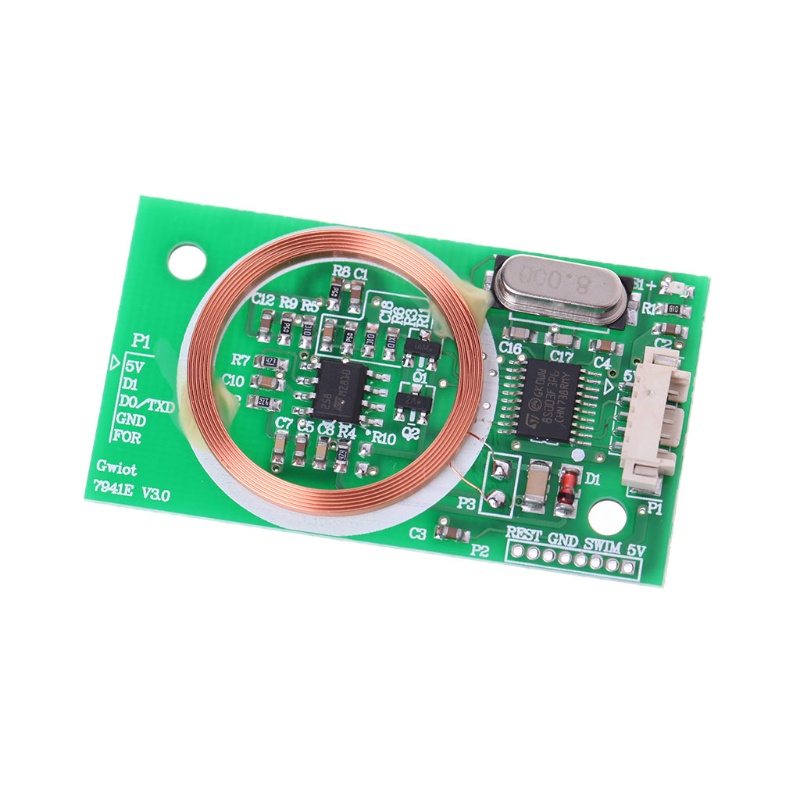

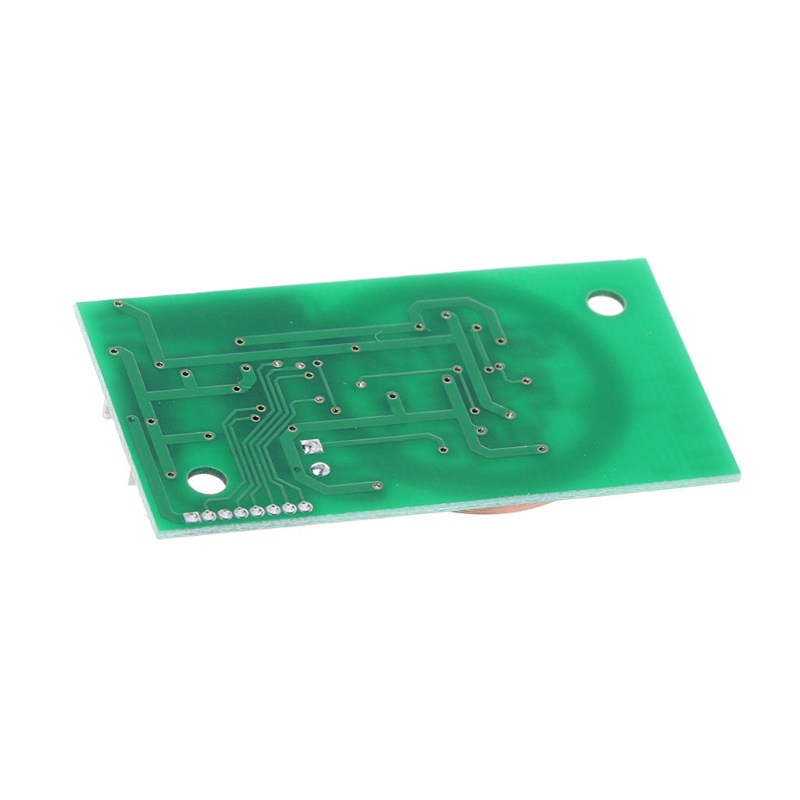

Hình ảnh sản phẩm
