Mô-đun cảm biến dòng điện ACS712 5A 20A 30A

Giới thiệu Mô-đun cảm biến dòng điện ACS712 5A 20A 30A

GIỚI THIỆU:
Mô-đun cảm biến dòng điện ACS712(Hall Effect Current Sensor) dựa trên hiệu ứng Hall để đo dòng điện AC/DC. Cảm biến có kích thước nhỏ gọn, dễ kết nối, giá trị trả về là điện áp Analog tuyến tính theo cường độ dòng điện cần đo nên rất dễ kết nối và lập trình với vi điều khiển, thích hợp với các ứng dụng cần đo dòng AC/DC với độ chính xác cao.


THÔNG SỐ KỸ THUẬT:
- Điện áp hoạt động: 5VDC
- Thời gian đáp ứng: 5uS
- Điện trở dây dẫn trong: 1.2mΩ.
- Điện áp cách ly tối đa: 2.100Vrms
- Độ nhạy:
+ ACS 712-05B (5Ampe): 180 – 190 mV/A
+ ACS 712-20A (20Ampe): 96 – 104 mV/A
+ ACS 712-30A (30Ampe): 64 – 68 mV/A

HƯỚNG DẪN SỬ DỤNG:
* Đo dòng DC:
Khi đo DC phải mắc tải nối tiếp với Ip+ và Ip- đúng chiều, khi dòng điện đi từ Ip+ sang Ip- Vout sẽ có mức điện áp từ 2.5V~5VDC tương ứng với dòng 0 ~ Imax. Nếu nối ngược Ip thì Vout sẽ ra trả về điện áp 2.5~0VDC tương ứng với dong từ 0 ~ -Imax.

* Đo dòng AC:
Do dòng AC là dòng xoay chiều nên không cần phân biệt cực khi khi mắc Ip. Khi cấp nguồn 5VDC cho mô-đun khi chưa lắp tải thì Vout = 2.5VDC; Khi có tải, do dòng Ac có chiều thay đổi liên tục theo hàm Sin, nên Vout sẽ có độ lớn tuyến tính với dòng AC từ 0~5VDC tương ứng với -Imax ~ Imax, để kiểm tra Vout có thể dùng VOM đo AC để đo.

Quy cách đóng gói: 1pcs/package

#ACS712 #cambien #sensor #dongdien #5A #20A #30A #module #mô-đun #hall #current

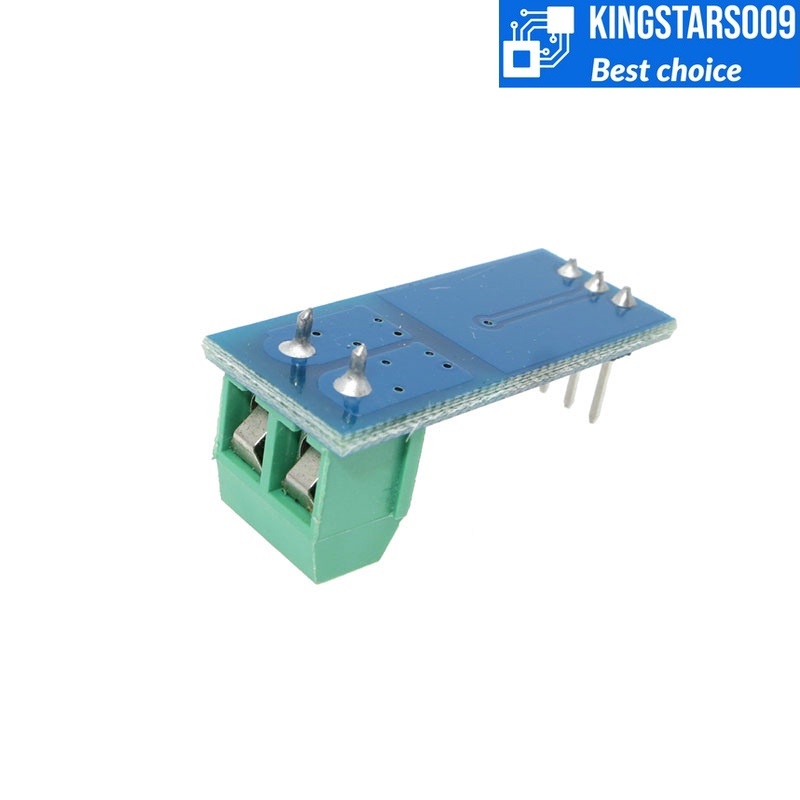

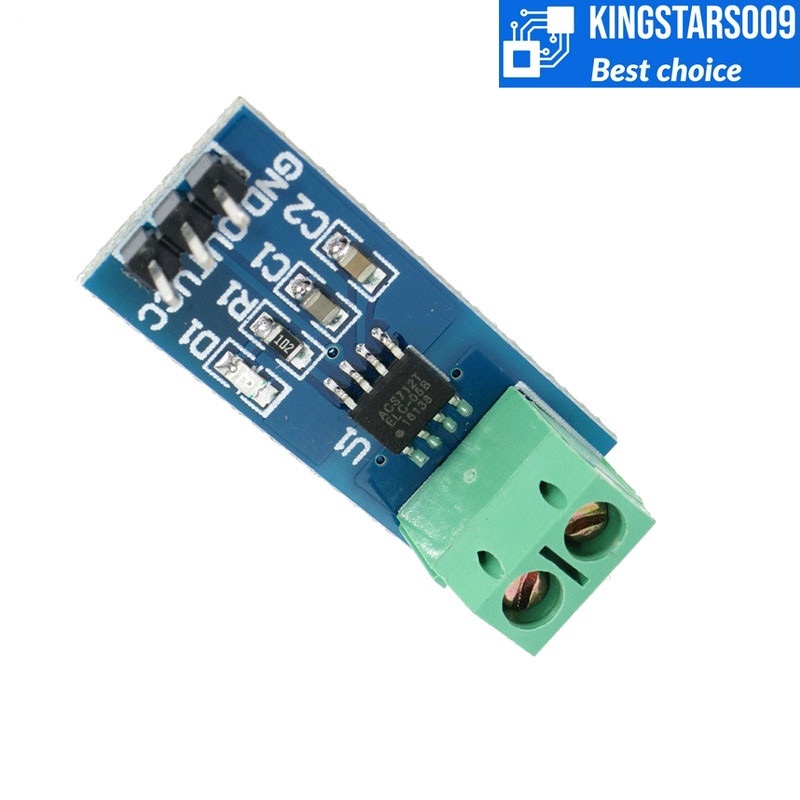

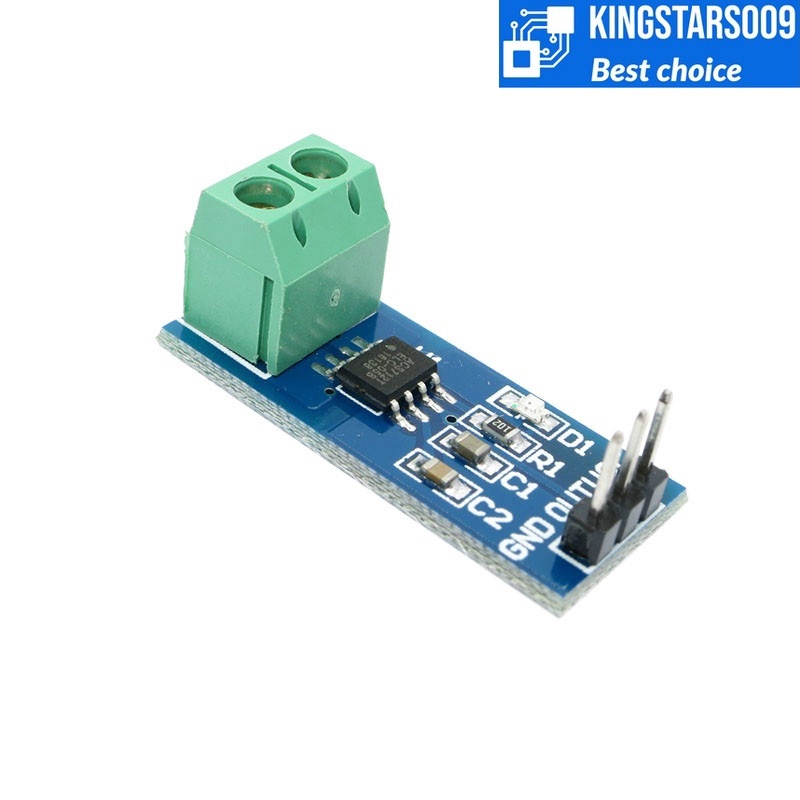

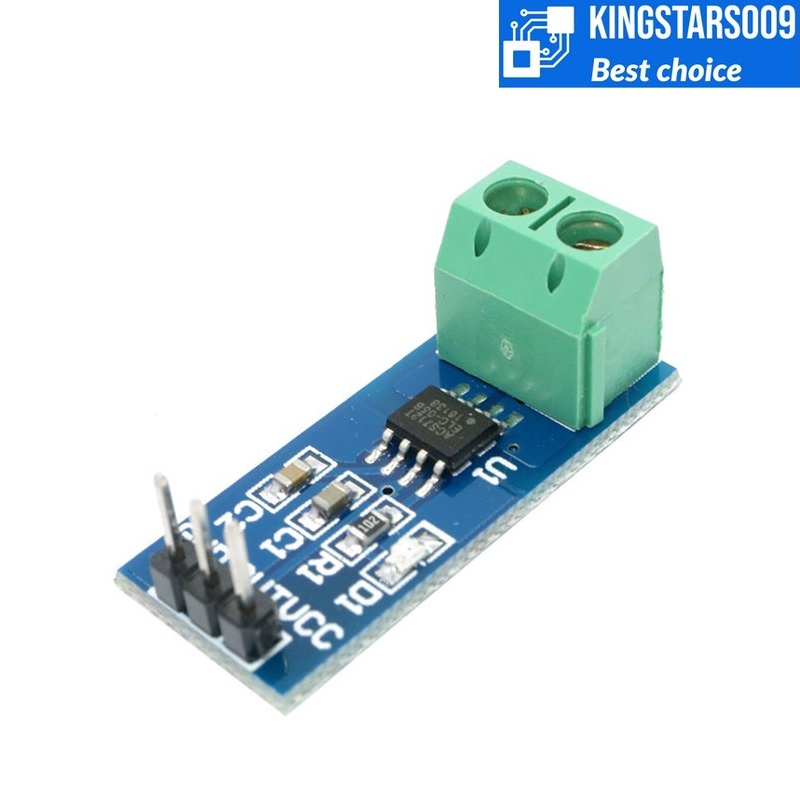

Hình ảnh sản phẩm
