Mô Đun Cảm Biến Khí CO2 MH-Z19 MH-Z19C IR Chuyên Dụng

Giới thiệu Mô Đun Cảm Biến Khí CO2 MH-Z19 MH-Z19C IR Chuyên Dụng

Nếu bạn cần tài liệu về sản phẩm này , vui lòng liên hệ với chúng tôi . Cảm ơn bạn

Cảm biến khí cacbonic MH-Z19C ( sau đây được gọi là cảm biến) là cảm biến nhỏ thông minh đa năng sử dụng nguyên lý hồng ngoại không phân tán (NDIR) để phát hiện sự hiện diện của C02 trong không khí . Và các tính năng khác - bù nhiệt độ tích hợp " đồng thời có đầu ra nối tiếp ; đầu ra PWM. dễ sử dụng . Cảm biến là một cảm biến hiệu suất cao được chế tạo bằng cách kết hợp chặt chẽ công nghệ phát hiện khí hấp thụ hồng ngoại trưởng thành với thiết kế mạch quang tinh vi và thiết kế mạch tinh vi .
Thông số sản phẩm '
Phát hiện khí cacbonic
Điện áp cung cấp điện — DC (5.0 ± 0.1) V
Dòng điện trung bình " <40mA ( nguồn điện '5V)
Dòng điện đỉnh “ 125 đến ( Nguồn điện '5V)
Mức giao diện ≤ 3. 3v ( tương thích với 5v)
Phạm vi đo - 400-5000PPM tùy chọn
Tín hiệu đầu ra - nối tiếp UART (TL cấp 3.3V)
Thời gian khởi động – 1 phút
Thời gian phản hồi “ T90 ” 120 giây
Nhiệt độ làm việc — -10-50 độ
Độ ẩm làm việc ≤ 0 '95'RH ( không ngưng tụ)
Mô tả ghim '
Vin ' Sức mạnh + 'in)
Gnd ' nguồn điện--GND)
Pwm
Hd ( hiệu chuẩn không, mức thấp có hiệu quả trong hơn 7 giây)
Đầu vào dữ liệu mức TTL Rx ' UART (RXD)
Đầu ra dữ liệu mức TTL Tx ' UART (TXD)
Phương thức đầu ra "
Đầu ra PWM
Giả sử phạm vi đo là 400-2000ppm
Co2 ' Phạm vi đầu ra nồng độ ' 400-2000ppm
Khoảng thời gian “ 1004ms ”
Đầu ra mức cao khi bắt đầu chu kỳ “ 2ms ( giá trị lý thuyết)
Thời kỳ trung tâm " 1000ms '5 "
Đầu ra mức thấp vào cuối giai đoạn — 2ms ( giá trị lý thuyết)
Công thức tính toán để có được giá trị nồng độ CO2 hiện tại bằng PWM ' Cppm '2000X (TH-2ms) ' 'TH 'TL-4ms)
Giá trị nồng độ CO2 Cppm được tính theo đơn vị ppm
Đó là thời điểm đầu ra ở mức cao trong một chu kỳ đầu ra
Tl-thời gian đầu ra thấp trong một chu kỳ đầu ra

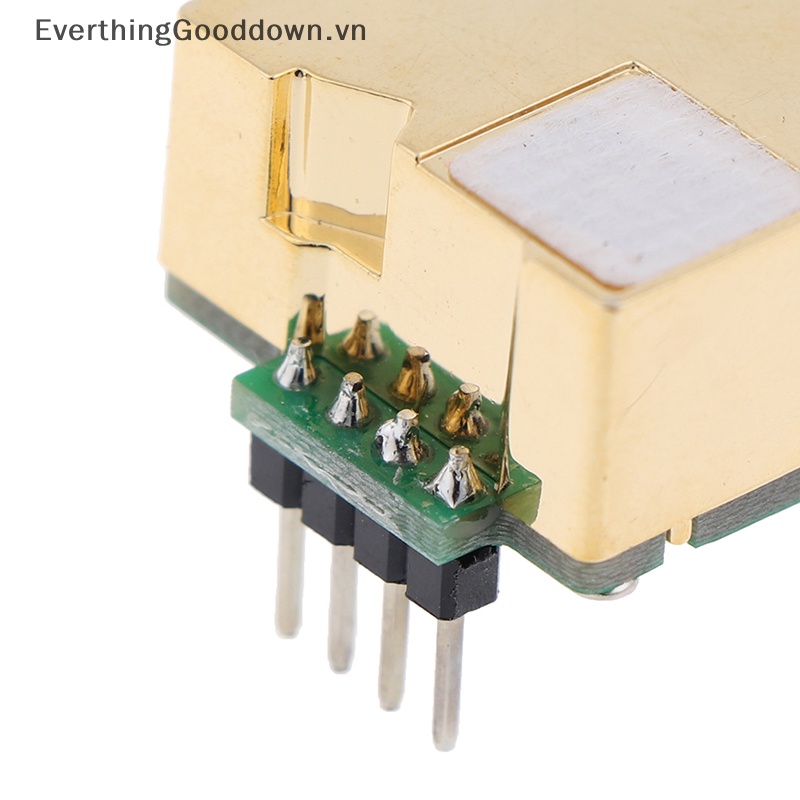

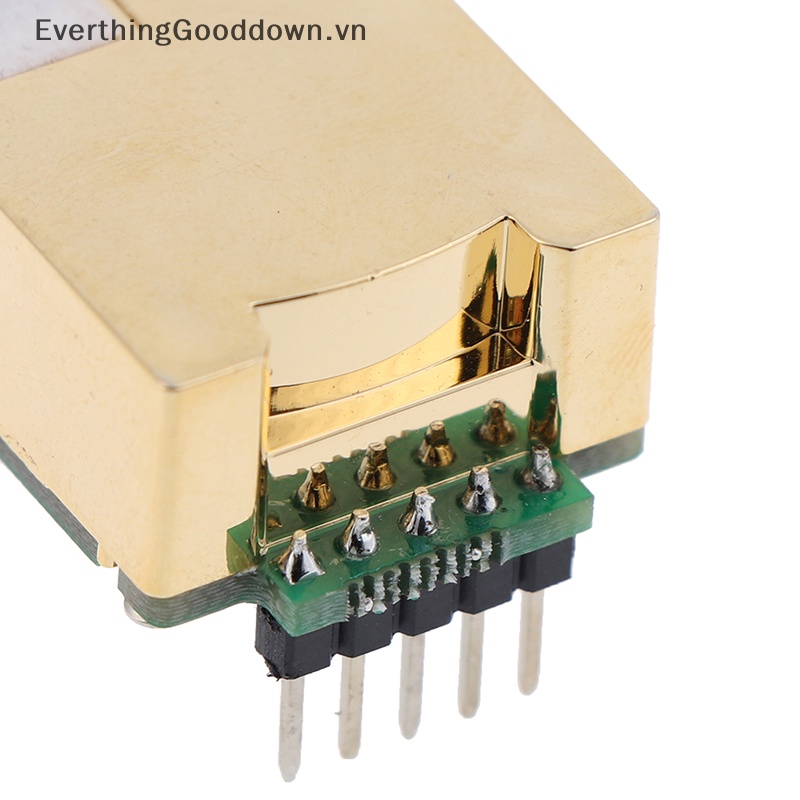

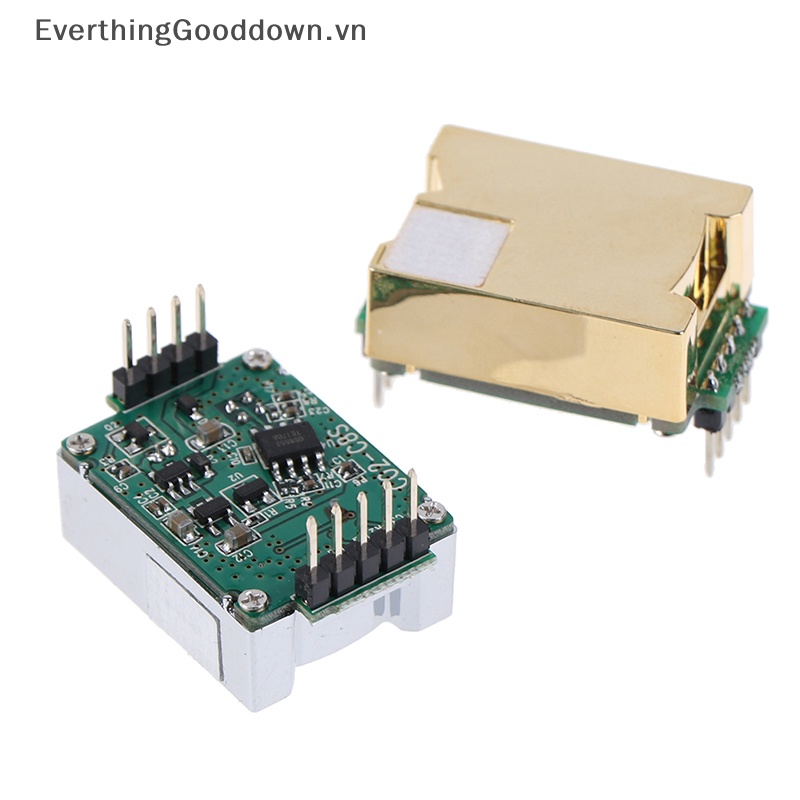

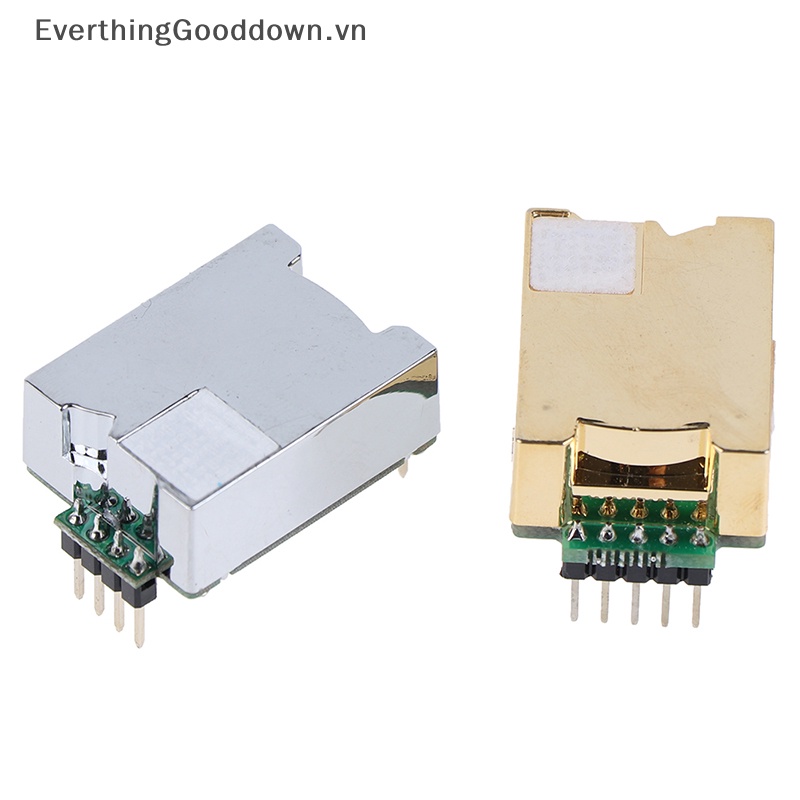

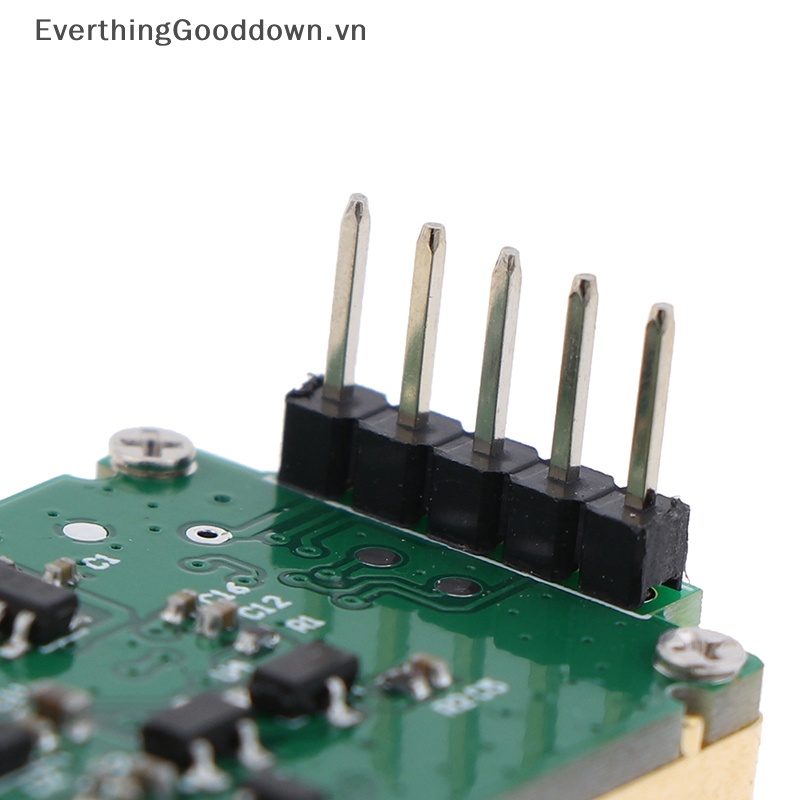

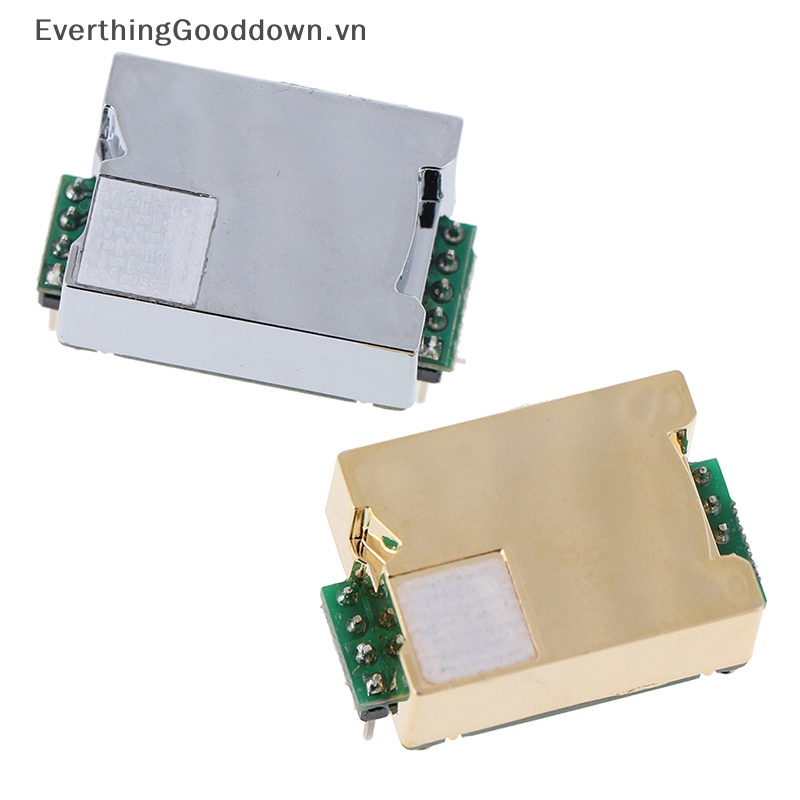

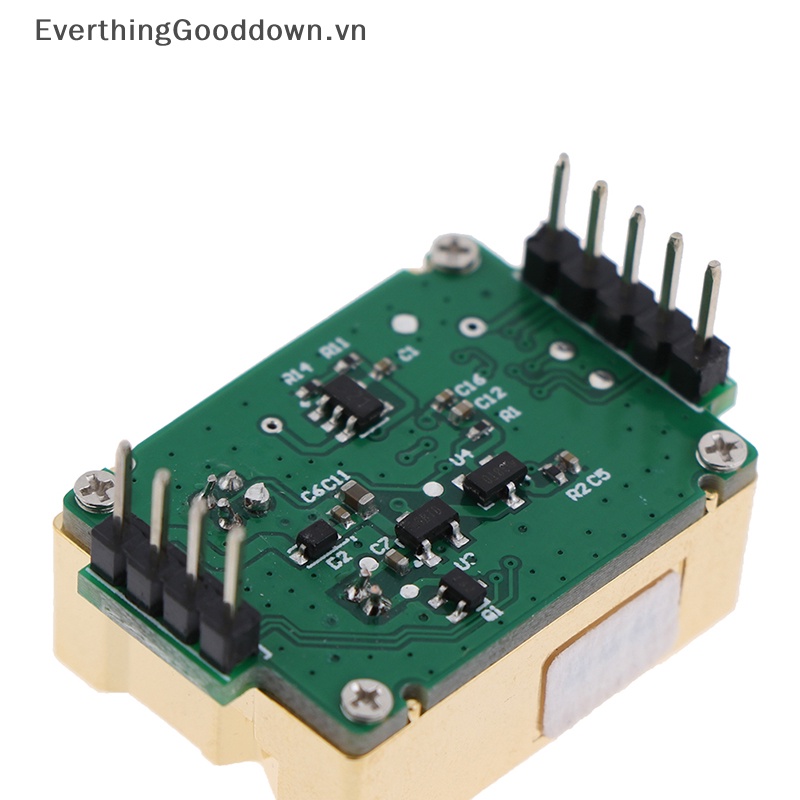

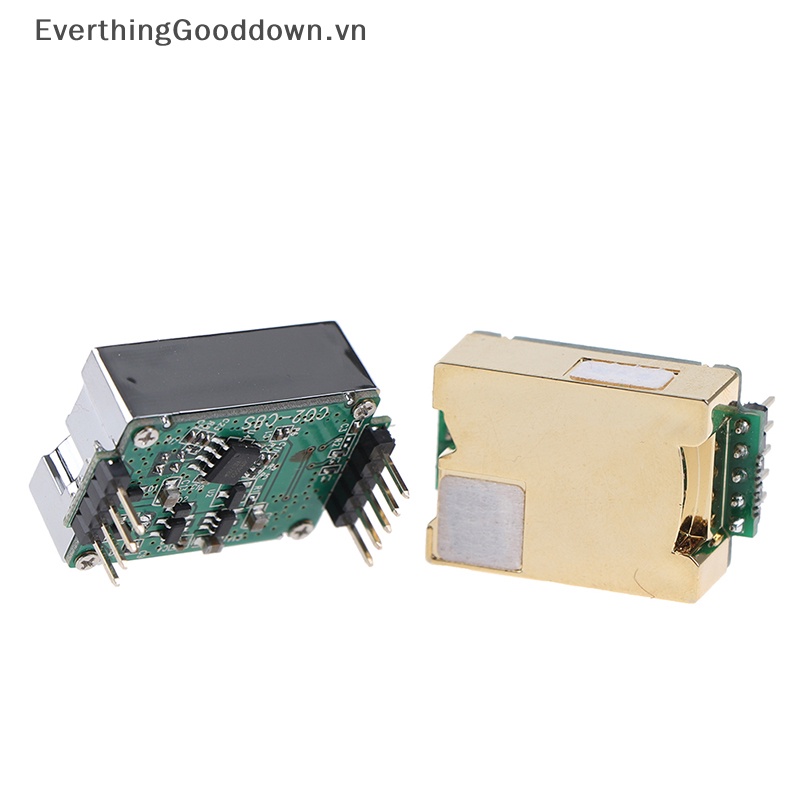

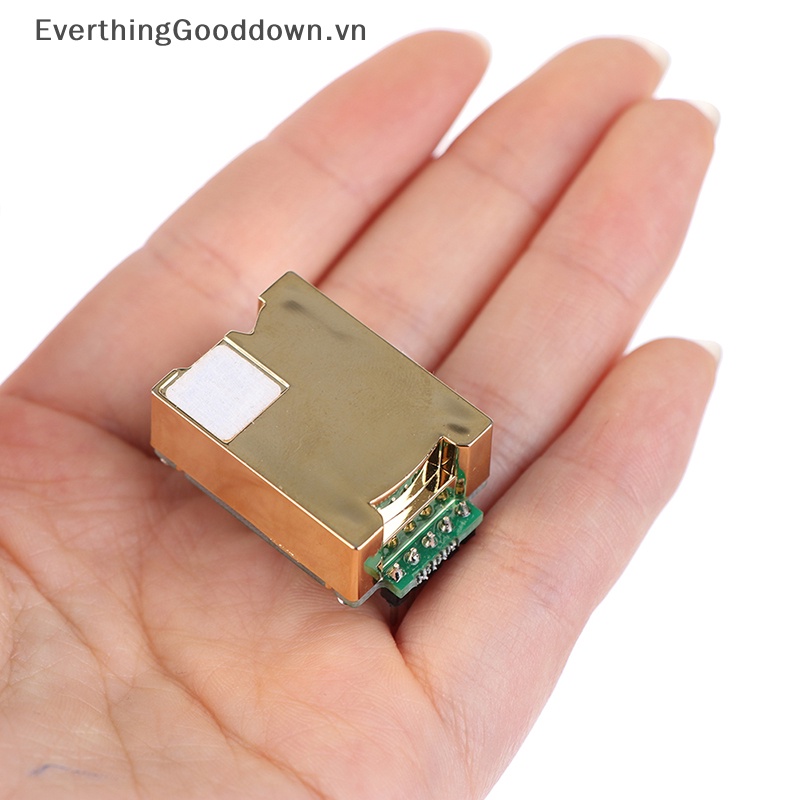

Hình ảnh sản phẩm
