Mô Đun Cảm Biến Khí CO2 MH-Z19 MH-Z19C IR Chuyên Dụng

Giới thiệu Mô Đun Cảm Biến Khí CO2 MH-Z19 MH-Z19C IR Chuyên Dụng

Nếu bạn cần tài liệu về sản phẩm này, vui lòng liên hệ với chúng tôi. Cảm ơn bạn

Cảm biến khí carbon dioxide MH-Z19C (sau đây gọi là cảm biến) là một cảm biến nhỏ thông minh đa năng sử dụng nguyên tắc tia hồng ngoại không phân tán (NDIR) để phát hiện sự hiện diện của C02 trong không khí. Và các tính năng khác; tích hợp bù nhiệt độ: đồng thời có đầu ra nối tiếp, đầu ra PWM, dễ sử dụng. Cảm biến là một cảm biến hiệu suất cao được tạo ra bằng cách kết hợp chặt chẽ giữa công nghệ phát hiện khí hấp thụ tia hồng ngoại trưởng thành với thiết kế mạch quang học tinh vi và thiết kế mạch tinh vi.
Thông số sản phẩm:
Khí phát hiện: carbon dioxide
Điện áp cung cấp điện: DC (5,0 ± 0,1) V
Dòng trung bình: <40mA (nguồn điện @ 5V)
Dòng đỉnh: 125 đến (nguồn điện @ 5V)
Mức giao diện: 3. 3v (tương thích với 5v)
Phạm vi đo: 400-5000PPM tùy chọn
Tín hiệu đầu ra: UART nối tiếp (mức TL 3.3V)
Thời gian khởi động: 1 phút
Thời gian phản hồi: T90 <120 giây
Nhiệt độ làm việc: -10-50 độ
Độ ẩm làm việc: 0~95% RH (Không ngưng tụ)
Mô tả ghim:
Vin: Nguồn + (in)
Gnd: cung cấp điện- (GND)
Pwm: PWM
Hd: HD (thêu chỉnh không khí, mức thấp có hiệu quả trong hơn 7 giây)
Rx: Đầu vào dữ liệu mức TTL UART (RXD)
Tx: Đầu ra dữ liệu mức TTL UART (TXD)
Phương thức đầu ra:
Đầu ra PWM
Khối lượng phạm vi đo là 400-2000ppm
Co2: Phạm vi đầu ra nồng độ: 400-2000ppm
Thời gian: 1004ms ± 5%
Đầu ra mức cao khi bắt đầu chu kỳ: 2ms (giá trị lý thuyết)
Thời gian trung tâm: 1000ms ± 5%
Đầu ra mức thấp ở cuối thời gian: 2ms (giá trị lý thuyết)
Công thức tính để thu được giá trị nồng độ CO2 hiện tại của PWM: Cppm = 2000X (TH-2ms) / (TH + TL-4ms)
Cppm: Tính toán giá trị nồng độ CO2 bởi đơn vị ppm
Th: thời gian khi đầu ra cao trong một chu kỳ đầu ra
Tl: thời gian khi đầu ra thấp trong một chu kỳ đầu ra

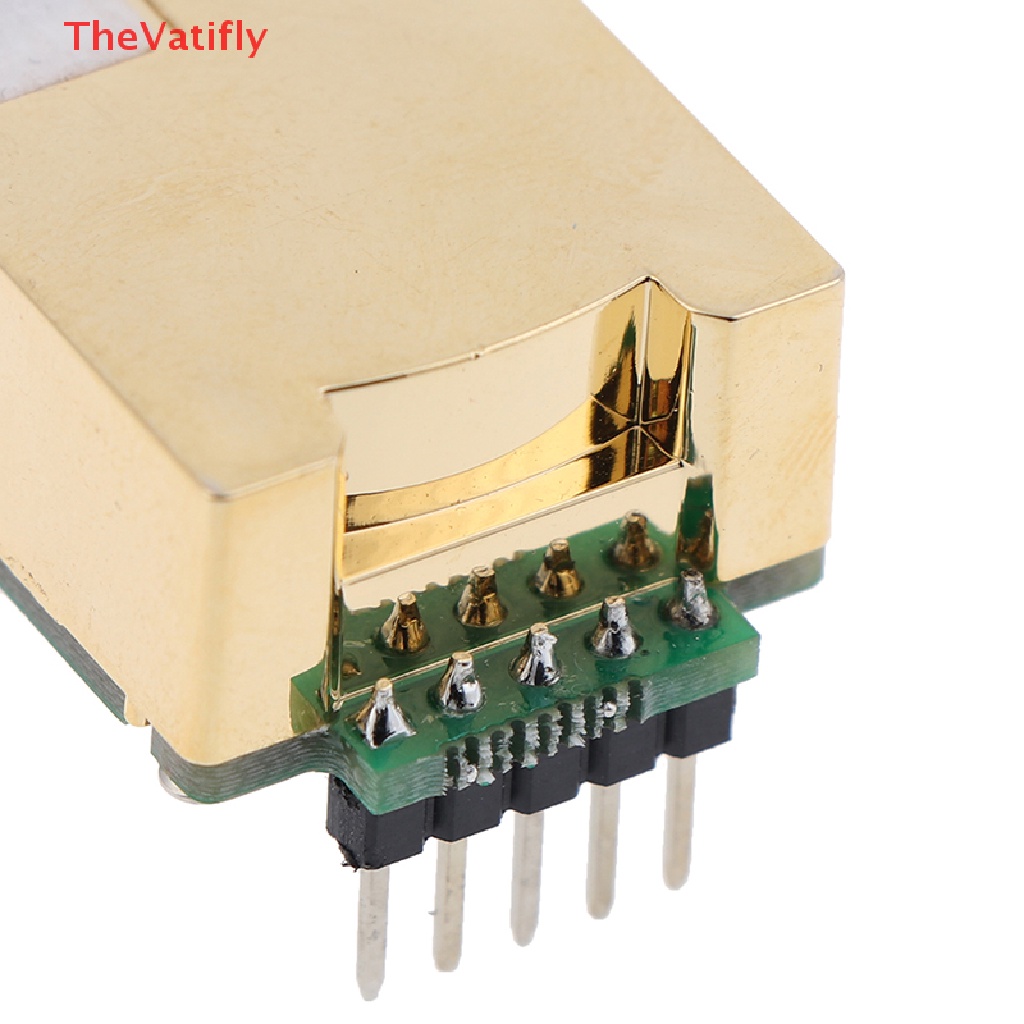

Hình ảnh sản phẩm
