Mô Đun Cảm Biến Khoảng Cách Tự Động Chống Thấm Nước

Giới thiệu Mô Đun Cảm Biến Khoảng Cách Tự Động Chống Thấm Nước

Mô-đun cảm biến khoảng cách được nâng cấp Cảm biến khoảng cách tự động hóa công nghiệp không thấm nước
Thương hiệu mới và chất lượng cao .

Tính năng '
Mô-đun đo khoảng cách siêu âm JSN-SR0T4-2.0 có thể cung cấp chức năng cảm biến khoảng cách không tiếp xúc 20cm-600cm. độ chính xác khác nhau lên đến 2mm.
Mô-đun bao gồm cảm biến siêu âm thu phát và mạch điều khiển , nó là một cảm biến áp điện được tạo ra bằng cách sử dụng các hiện tượng điện giật .
Sản phẩm này sử dụng thiết kế đầu dò siêu âm tích hợp cấp công nghiệp , một mức độ không thấm nước nhất định ( nhưng không thể ngâm trong nước , hiệu suất ổn định , cho tất cả các hoạt động MCU trên thị trường .
Kích thước nhỏ. dễ sử dụng .
Phạm vi cung cấp điện rộng , tiêu thụ điện năng thấp .
Độ chính xác đo lường cao. độ phân giải cao .
Việc phát hiện vùng mù nhỏ. xa hơn .
Đa dạng hóa đầu ra. đầu ra độ rộng xung. đầu ra nối tiếp .

Thông số sản phẩm '
Điện áp hoạt động 'cho DC 3.0 '5.5V
Dòng hoạt động - ít hơn 8mA
Tần số đầu dò ≤ 40kHz
Phạm vi dài lên đến ' 600cm
Phạm vi gần ' 20cm
Khoảng cách chính xác — ±1cm
Góc đo ' 75 độ
Tín hiệu kích hoạt đầu vào '
1. Xung TTL trên 10uS
2. Hướng dẫn truyền nối tiếp 0X55
Tín hiệu đầu ra - tín hiệu mức độ rộng xung đầu ra hoặc TTL

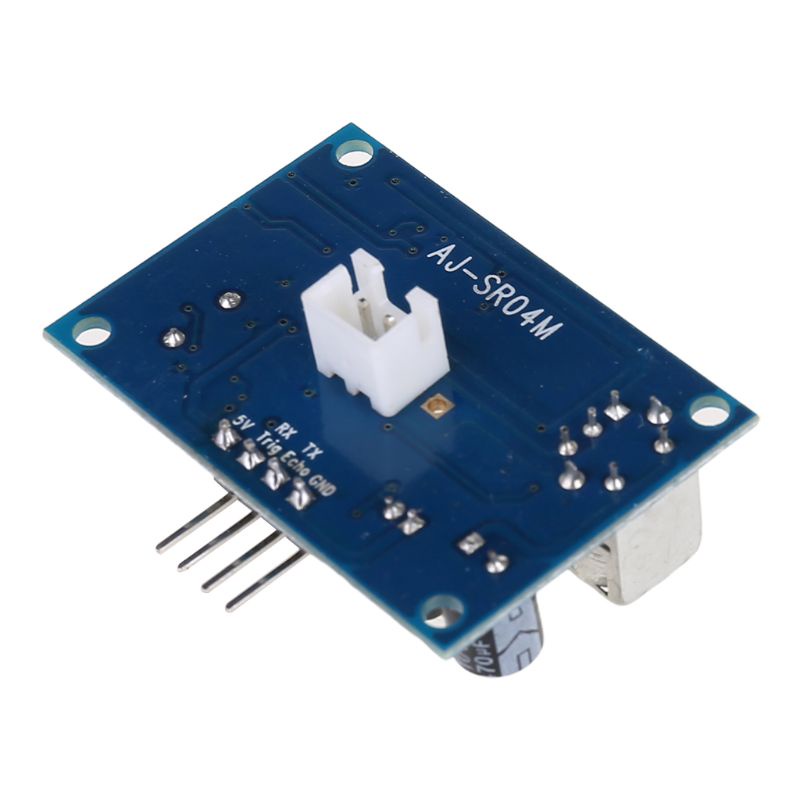

Hệ thống dây điện '
3-5.5v ( nguồn tích cực)
Trig (control) RX
Cho Echo (output) TX
Gnd ( công suất âm bản)
Nhiệt độ làm việc ' -20 '70℃

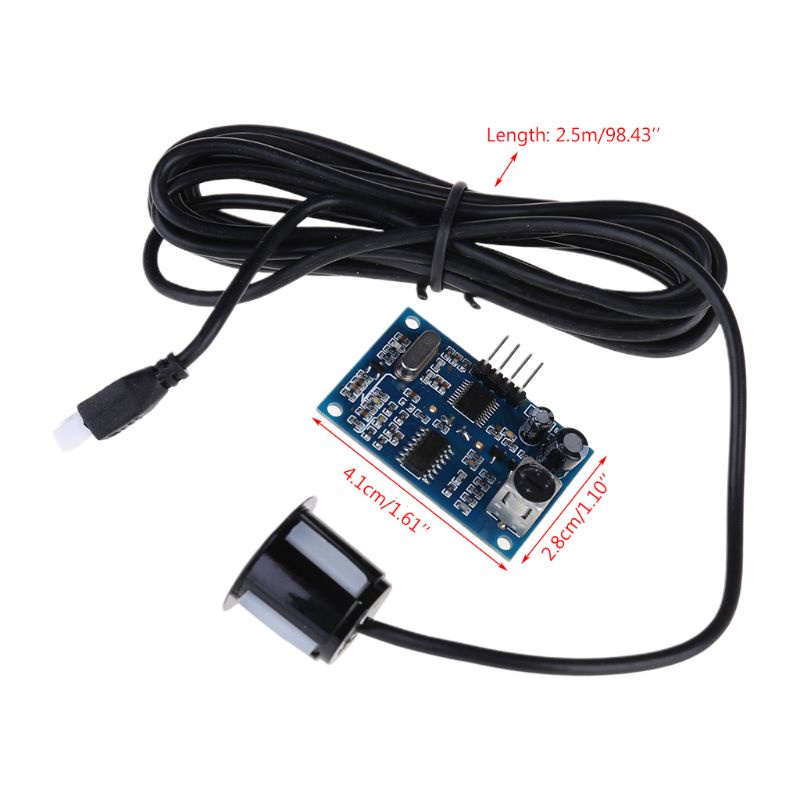

Kích thước ' 4.1cm '1.61 ' '2.8cm '1.10 '
Chiều dài dòng " khoảng 2,5m '98.43 '

Chế độ làm việc mặc định là Chế độ 1.
Chế độ 1 " R27 = mở không hàn . Mô hình được mô tả bên dưới
Nguyên tắc làm việc cơ bản '
Sử dụng phạm vi kích hoạt TRIG cổng IO , đến chữ cái cao tối thiểu 10us.
Mô-đun tự động gửi sóng vuông 8 40khz , tự động phát hiện tín hiệu quay trở lại hay không '
Có tín hiệu quay trở lại , thông qua cổng IO để ECHO xuất ra mức cao. mức cao liên tục theo thời gian là siêu âm
Từ thời điểm ra mắt để quay trở lại . Khoảng cách kiểm tra = ( cao theo thời gian * vận tốc âm thanh (340M / s) / 2 "
Khi mô-đun được kích hoạt , nếu không nhận được tiếng vang ( lý do nhiều hơn phạm vi đo hoặc đầu dò không dương Trên đối tượng đo được),
Đối với cổng ECHO sẽ tự động trở nên thấp sau 60MS , đánh dấu kết thúc phép đo. bất kể Nguồn điện hay không .
Chỉ báo LED , chỉ báo không nguồn LED , nó sẽ nhận được tín hiệu kích hoạt sau mô-đun , điều này Khi mô-đun đang ở trong tình trạng hoạt động .
Chỉ cần cung cấp tín hiệu kích hoạt xung trên 10uS , mô-đun sẽ được phát hành trong vòng 8 mức chu kỳ 40kHz và phát hiện tiếng vang . Tín hiệu cho echo được xuất ra sau khi phát hiện tín hiệu echo . Độ vang
Độ rộng xung của xung tỷ lệ với khoảng cách đo được . Qua đó , bằng cách truyền tín hiệu đến nhận được cho tín hiệu dội âm trong khoảng thời gian
Có thể tính toán khoảng cách. Công thức “ uS / 58 = cho cm hoặc uS / 148 = inch ” hoặc “ khoảng cách = cao cho thời gian * Tốc độ âm thanh (340M / S) / 2 '
Thời gian đo được khuyến nghị là 60ms trở lên để ngăn chặn tác động của tín hiệu

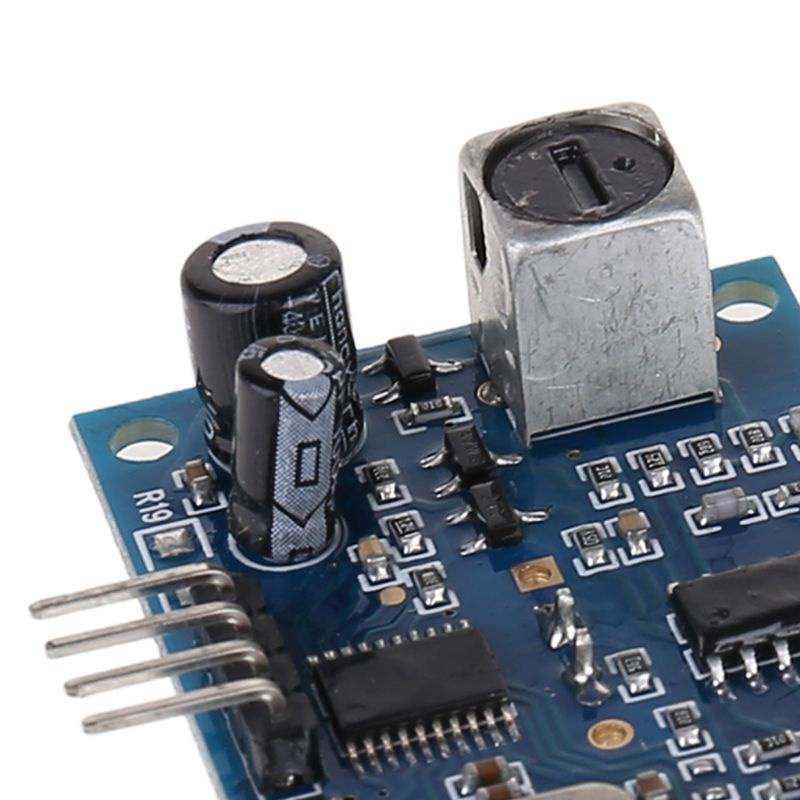

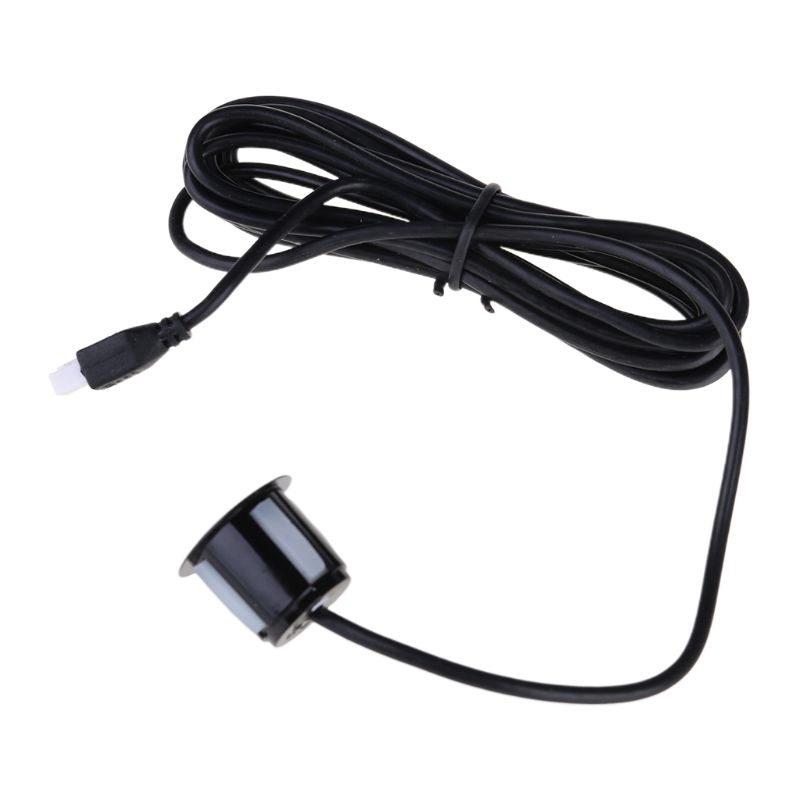

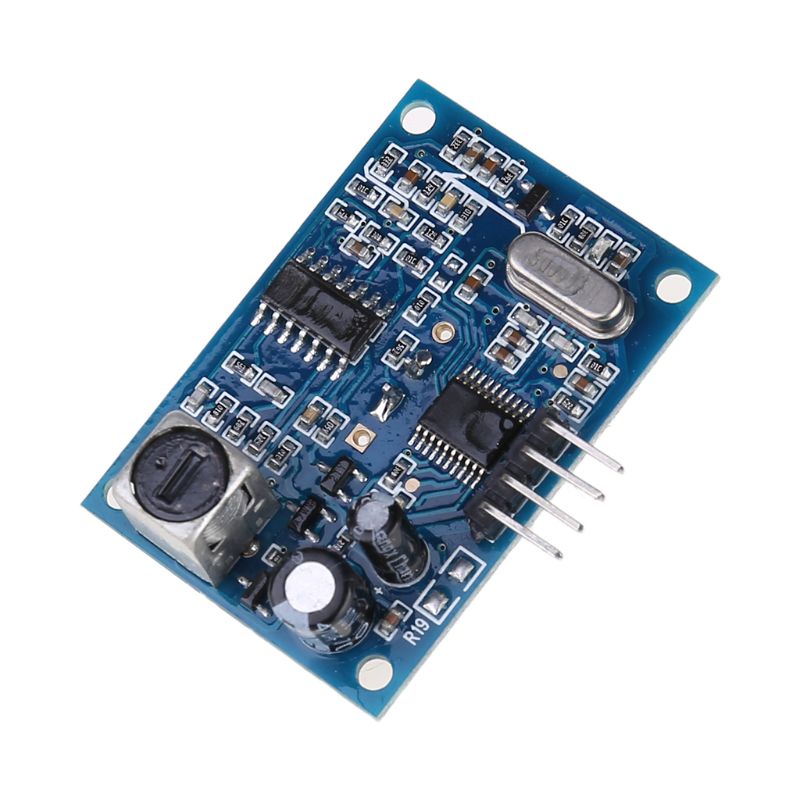

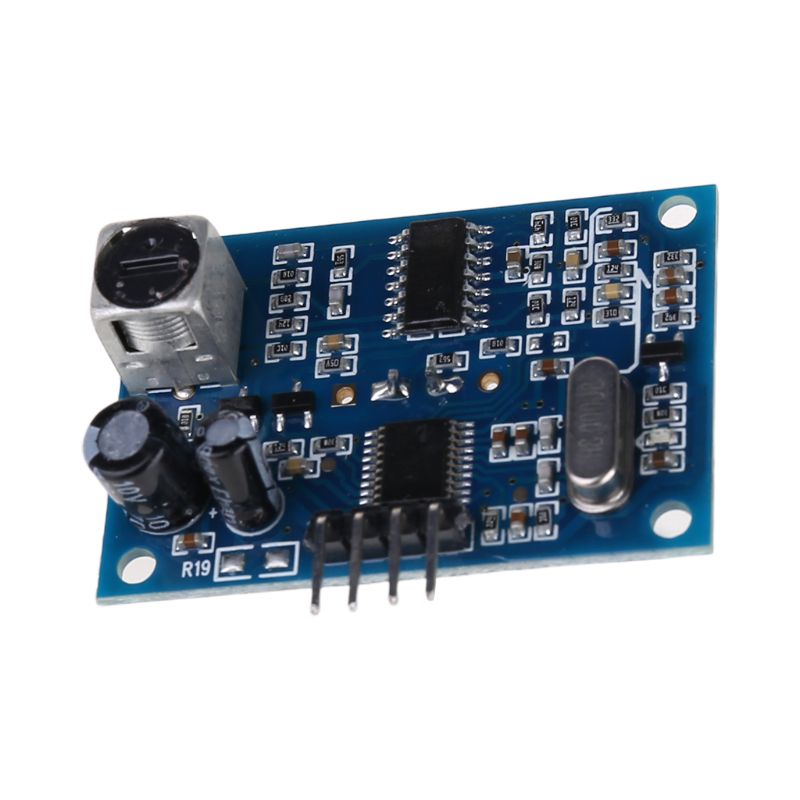

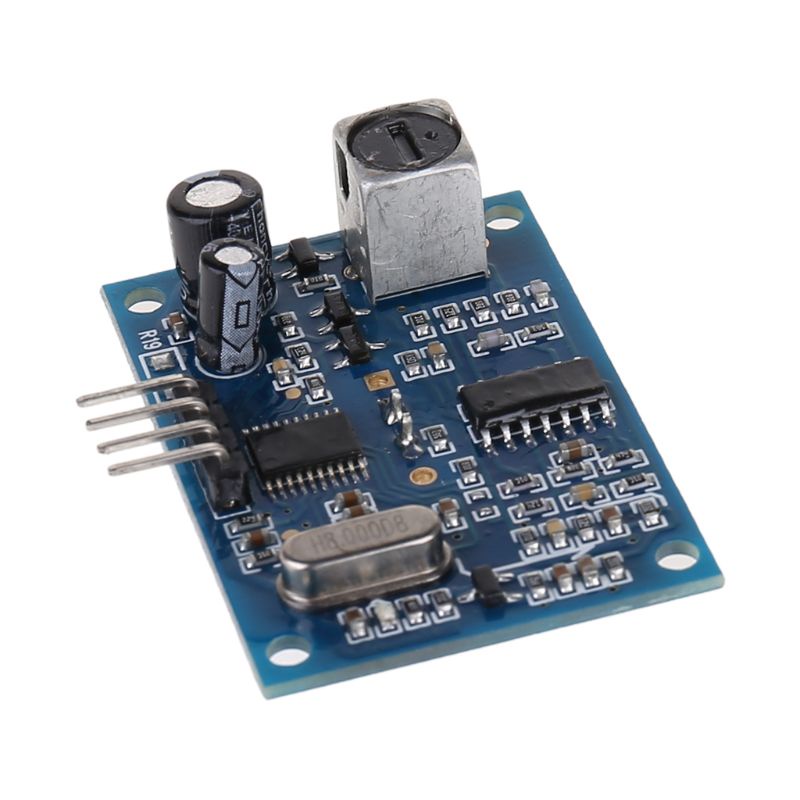

Hình ảnh sản phẩm
