Mô Đun Cảm Biến Quang Điện 3 Chấu 3 Dây Cho Xe Hơi Thông Minh

Giới thiệu Mô Đun Cảm Biến Quang Điện 3 Chấu 3 Dây Cho Xe Hơi Thông Minh

Nhập Mô-đun cảm biến tránh chướng ngại vật
Màu sắc như được hiển thị
Kích thước bảng '3.1 '1.4cm
Chất liệu - Kim loại
Kết nối “ VCC-VCC GND-GND ” OUT-IO
Danh sách đóng gói Mô-đun cảm biến 1Pc
Mô-đun
Mô-đun cảm biến thích ứng với ánh sáng xung quanh , có một cặp ống nhận và phát tia hồng ngoại. ống truyền phát ra tần số nhất định hồng ngoại khi phát hiện hướng của chướng ngại vật ( bề mặt phản xạ), nhận được phản xạ hồng ngoại Bằng ống tiếp nhận , Sau khi xử lý mạch so sánh , đèn xanh sáng , nhưng giao diện đầu ra tín hiệu xuất ra tín hiệu kỹ thuật số ( tín hiệu mức thấp) , bạn có thể điều chỉnh chiết áp núm khoảng cách phát hiện. khoảng cách hiệu quả Phạm vi 2 ~ 30cm. điện áp làm việc 3.3V- 5V. Phạm vi phát hiện của cảm biến có thể thu được bằng cách điều chỉnh chiết áp , ít nhiễu. dễ lắp ráp. các tính năng dễ sử dụng. có thể được sử dụng rộng rãi trong việc tránh chướng ngại vật của rô bốt. tránh ô tô , số dòng và đen trắng Theo dõi dòng và nhiều trường hợp khác .
Thông số mô-đun
Khi mô-đun phát hiện chướng ngại vật phía trước tín hiệu , đèn báo màu xanh lá cây ở mức bo mạch , trong khi cổng OUT duy trì đầu ra tín hiệu thấp , mô-đun phát hiện khoảng cách 2 ~ 30cm , góc phát hiện 35 °, Khoảng cách có thể phát hiện tiềm năng được điều chỉnh chiết áp điều chỉnh theo chiều kim đồng hồ , phát hiện khoảng cách tăng - chiết áp điều chỉnh ngược chiều kim đồng hồ , giảm khoảng cách phát hiện.
2. cảm biến phát hiện phản xạ hồng ngoại chủ động. độ phản xạ mục tiêu và do đó hình dạng là khoảng cách phát hiện quan trọng . Trong đó khoảng cách phát hiện tối thiểu là đen. trắng. tối đa - các vật thể nhỏ cách xa một khu vực nhỏ. một khu vực lớn so với Grand.
3 . Cổng đầu ra mô-đun cảm biến Cổng OUT có thể được kết nối trực tiếp với IO vi điều khiển cũng có thể điều khiển trực tiếp rơ le 5V " Kết nối " VCC-VCC " GND-GND " OUT-IO
4. bộ so sánh LM393. ổn định '
5. mô-đun có thể là nguồn điện DC 3-5V . Khi bật nguồn , đèn báo nguồn màu đỏ '
6, với các lỗ vít 3mm. lắp đặt cố định dễ dàng '
7. kích thước bảng — 3.2CM * 1.4CM
8, mỗi mô-đun đã được vận chuyển điện áp so sánh ngưỡng được điều chỉnh bằng chiết áp tốt. trường hợp không đặc biệt. chiết áp không điều chỉnh được.
Mô tả giao diện mô-đun
1 VCC) 3.3v-5v điện áp bên ngoài ( có thể kết nối trực tiếp với MCU 5v và 3.3v
2 GND GND Bên ngoài
Giao diện đầu ra kỹ thuật số bảng nhỏ 3 OUT (0 và 1)
Mô-đun cảm biến Bảng cảm biến Tránh chướng ngại vật IR Phản xạ hồng ngoại Quang điện cho ô tô thông minh Nguồn cung cấp Robot thông minh 3 chân 3 dây Điện tử tự làm điện tử thông minh bền

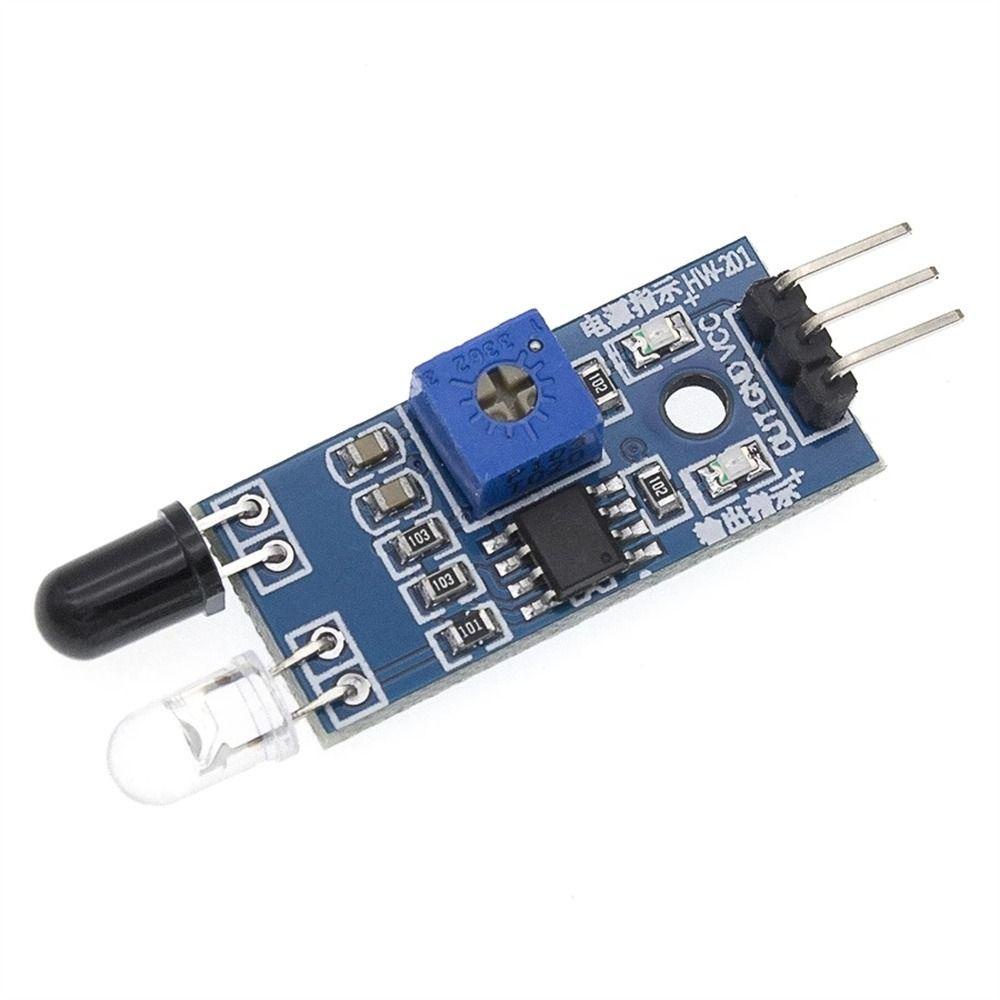

Hình ảnh sản phẩm
