Mô Đun Cảm Biến Siêu Âm DC 2.4V ~ 5.5V US-100

Giới thiệu Mô Đun Cảm Biến Siêu Âm DC 2.4V ~ 5.5V US-100

Mô-đun được cải tiến. bản thân mô-đun đã được bù nhiệt độ .

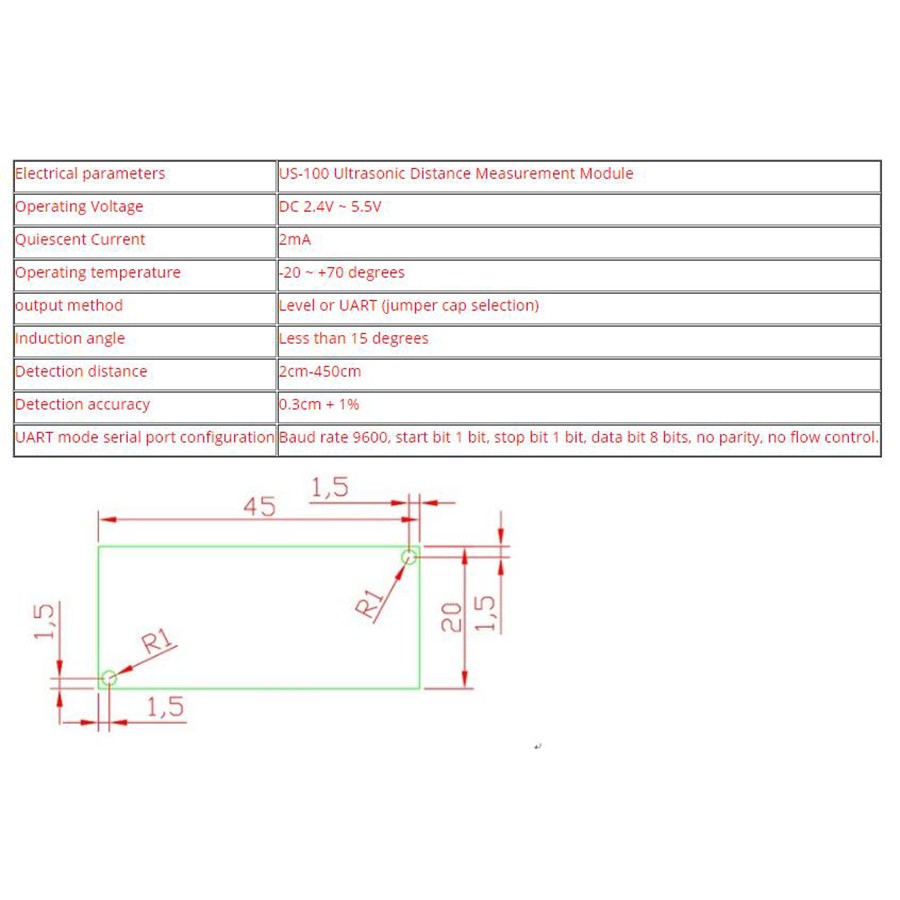

Bảng mạch 20 * 45 mm độ dày mô-đun 15mm
1. hiệu suất mô-đun ổn định. khoảng cách đo chính xác '
Mô-đun độ chính xác cao. mù (2cm). phạm vi ổn định
2. các thông số kỹ thuật chính '
1) Sử dụng điện áp ≤ DC5V
2) Dòng điện tĩnh - nhỏ hơn 2mA
3) Mức đầu ra ' cao 5V
4) Mức đầu ra — Đáy 0V
5) Góc cảm ứng - không quá 15 độ
6) Khoảng cách phát hiện “ 2cm-450cm
7) độ chính xác cao lên đến 1mm
3. Phương pháp đấu dây "
Vcc, trig (control), echo (receive), GND
4. Cách sử dụng '
Một cổng điều khiển được thực hiện ở mức cao hơn 10US. bạn có thể đợi một đầu ra mức cao ở cổng nhận . Tôi có thể có bộ hẹn giờ đầu ra hẹn giờ , khi cổng xuống thấp có thể đọc giá trị của Bộ đếm thời gian , điều này Khi khoảng cách cho khoảng cách , có thể được tính từ khoảng cách. Như một bài kiểm tra chu kỳ liên tục. bạn có thể đạt được giá trị của phép đo di động của mình ~ ~
5. Mô-đun hoạt động '
(1) Sử dụng phạm vi kích hoạt IO , đến tín hiệu cao ít nhất 10us '
Mô-đun (2) tự động gửi 8 sóng vuông 40khz. tự động phát hiện xem có tín hiệu để quay lại hay không "
(3) Một tín hiệu để quay trở lại , thông qua IO đầu ra một mức cao. thời gian cao là thời lượng siêu âm từ khi khởi động đến thời gian quay lại . Khoảng cách kiểm tra = ( thời gian cao * vận tốc âm thanh (340M / s) / 2 '
Mô-đun đo khoảng cách siêu âm US-100

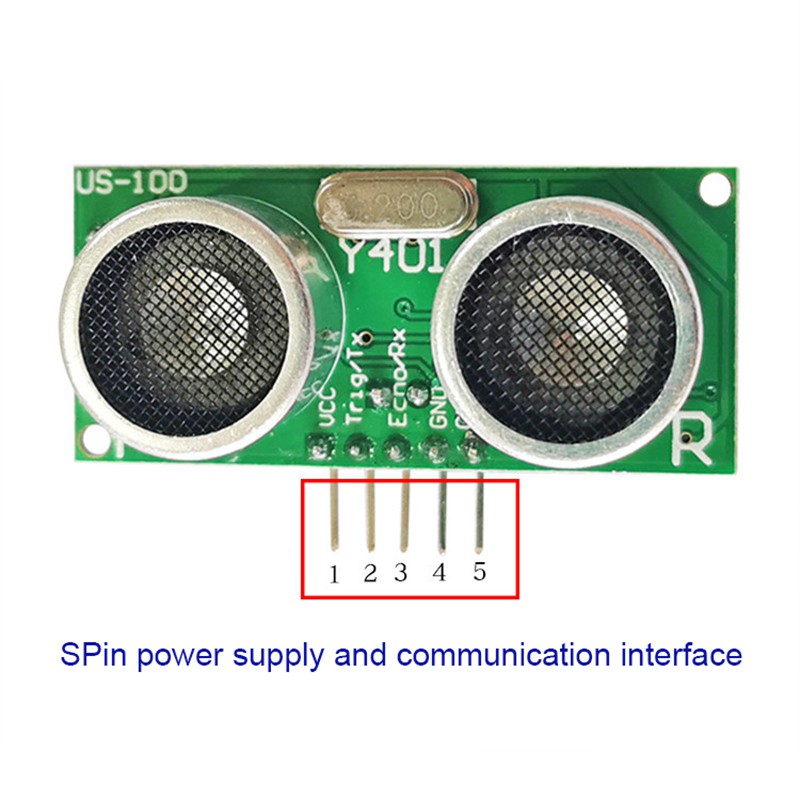

Phương pháp đấu dây "
Mô-đun đo khoảng cách siêu âm US-100 có thể đạt được chức năng đo khoảng cách không tiếp xúc 2cm ~ 4,5m , với dải đầu vào điện áp rộng 2,4 ~ 5,5V. tiêu thụ điện năng tĩnh dưới 2mA , đi kèm với cảm biến nhiệt độ để điều chỉnh phép đo khoảng cách Kết quả , trong khi Với GPIO. nối tiếp và các phương tiện giao tiếp khác , với cơ quan giám sát. ổn định và đáng tin cậy.

Hình ảnh sản phẩm
