Mô đun chuyển đổi điện áp 0 / 4-20ma sang 0-3.3v 5v 10v chuyên dụng

Giới thiệu Mô đun chuyển đổi điện áp 0 / 4-20ma sang 0-3.3v 5v 10v chuyên dụng

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

#Current #To #Voltage #Module #0/4-20mA #To #0-3.3V #5V #10V #Voltage #Transmitter
Mô-đun chuyển đổi dòng điện sang điện áp 0 / 4-20mA đến máy phát điện áp 0-3.3V 5V 10V
Mô tả:

Trong quá trình truyền tín hiệu mạch, tín hiệu điện áp sẽ tăng lên cùng với khoảng cách truyền trở nên yếu, việc sử dụng truyền tải dòng điện có thể tránh được tín hiệu yếu đi. Mô-đun này được sử dụng để kết thúc quá trình truyền tín hiệu dòng điện, tín hiệu thành tín hiệu điện áp để phát hiện chip đơn. Hỗ trợ đầu vào dòng điện 4-20Ma, 0-20mA, hỗ trợ đầu ra điện áp 0-3.3V 0-5V 0-10V



Đặc trưng:

Khoảng điện áp cung cấp rộng, điện áp đầu ra để hỗ trợ nhiều khoảng

Không và phạm vi có thể được điều chỉnh

Độ ổn định cao, tuyến tính tốt, cấp công nghiệp

Điện trở lấy mẫu tín hiệu dòng điện với điện trở vòng màu chính xác cao, độ chính xác cao, độ lệch nhiệt độ nhỏ, công suất cao



Hướng dẫn sử dụng:

1. Mô-đun theo định nghĩa của hệ thống dây điện, nguồn điện áp 7-36V (nếu đầu ra 10V, điện áp cung cấp phải lớn hơn 12V)

2. Sau khi bật nguồn, đèn báo D2 sẽ sáng, nếu không hãy kiểm tra kết nối đường dây. Bo mạch có bảo vệ ngược, đảo ngược không cháy.

3. Khi đầu vào dòng điện là nhỏ nhất (0mA hoặc 4mA), hãy điều chỉnh chiết áp ZERO để đầu ra VOUT là nhỏ nhất (0,0V hoặc điện áp khác)

4. Khi đầu vào dòng điện ở mức tối đa (20mA), điều chỉnh chiết áp SPAN để đầu ra VOUT là tối đa (3,3V hoặc 5V hoặc 10V, đầu ra có thể ở mức thấp nhất là 2,5V khi đầu vào là 4-20ma)



Theo nhu cầu của bạn, thông qua nắp jumper để chọn phạm vi thích hợp:

4--20ma: Phạm vi 0-2,5V: J1 ngắn 1,2 feet, ngắn 3,4 feet

Phạm vi 0 - 3,3V: tắt J1 1,2 feet, ngắn 3,4 feet

Phạm vi 0 - 5.0V: J1 ngắn 1,2 feet, ngắn 3,4 feet

Phạm vi 0--10.0V: J1 ngắn 1,2 feet, ngắn 3,4 feet

Phạm vi 0--20ma: 0--3.3V: J1 ngắn 1,2 feet, ngắn 3,4 feet

Phạm vi 0 - 5.0V: J1 ngắn 1,2 feet, ngắn 3,4 feet

Phạm vi 0--10.0V: J1 ngắn 1,2 feet, ngắn 3,4 feet



Kích thước: 4.2x2.5cm / 1.65x0.98 inch

Số lượng: 1

Lưu ý:

Vui lòng cho phép sai số nhỏ 1-3mm do sản phẩm được đo đạc bằng phương pháp thủ công. Hãy chắc chắn rằng bạn không bận tâm trước khi mua hàng.

Do điều kiện ánh sáng và chế độ cài đặt màn hình nên màu sắc thực tế của sản phẩm sẽ có đôi chút khác biệt với hình chụp. Cảm ơn bạn!



Gói hàng bao gồm:

1 x Mô-đun dòng điện sang điện áp

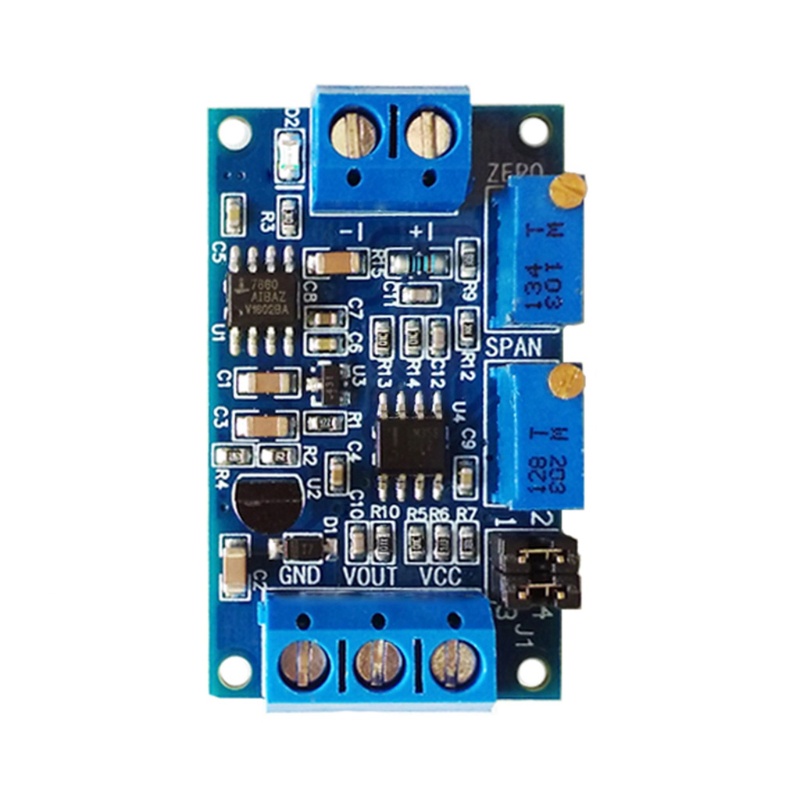

Hình ảnh sản phẩm
