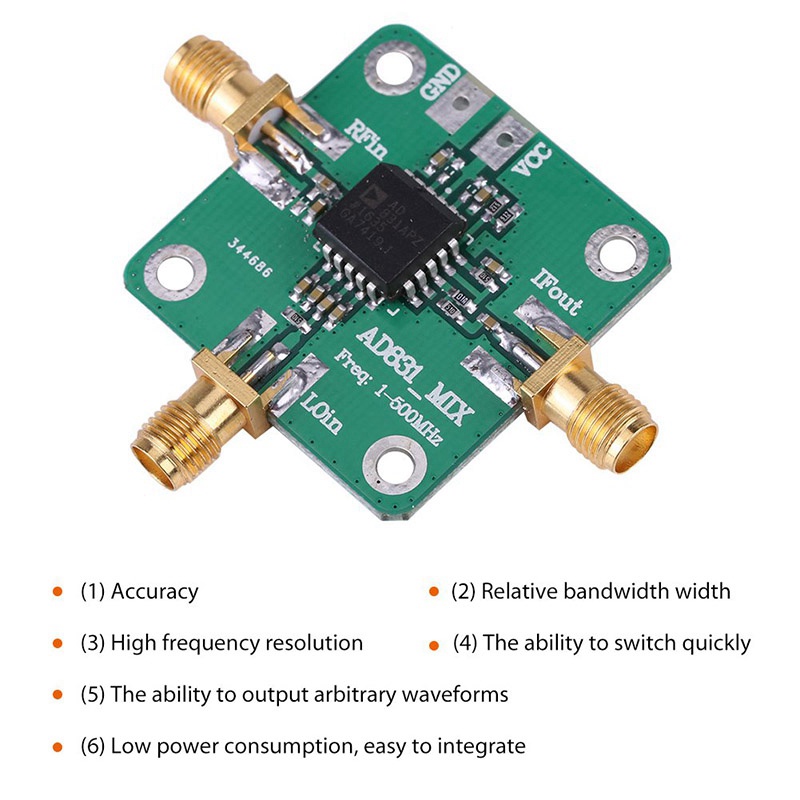

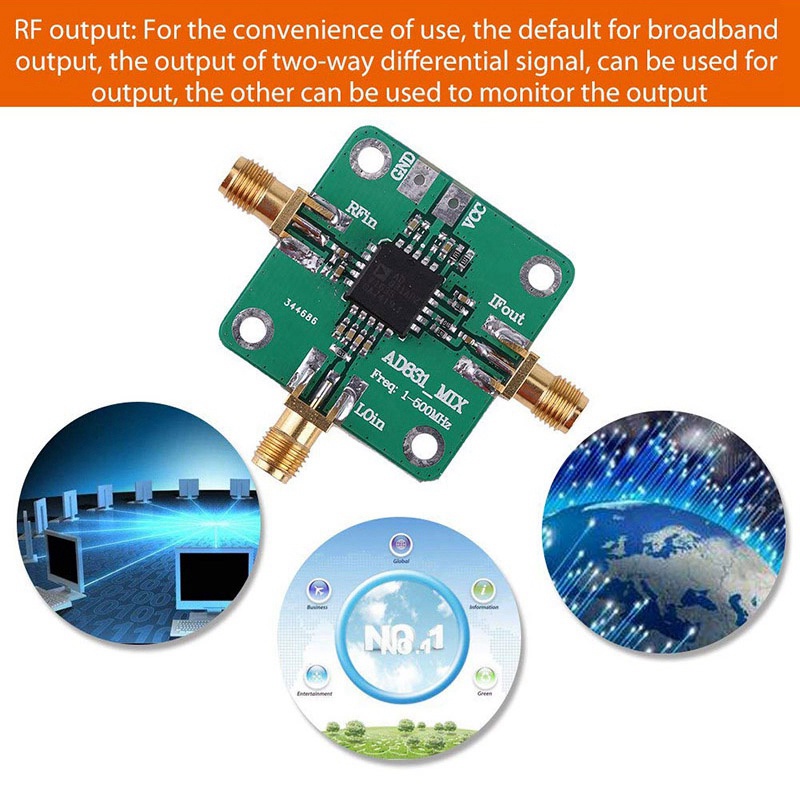

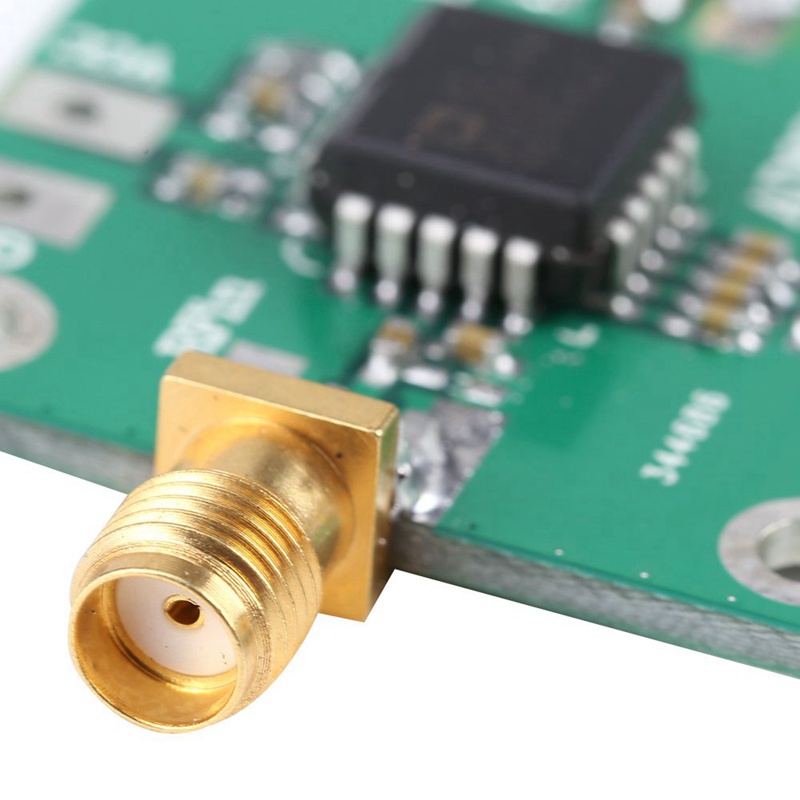

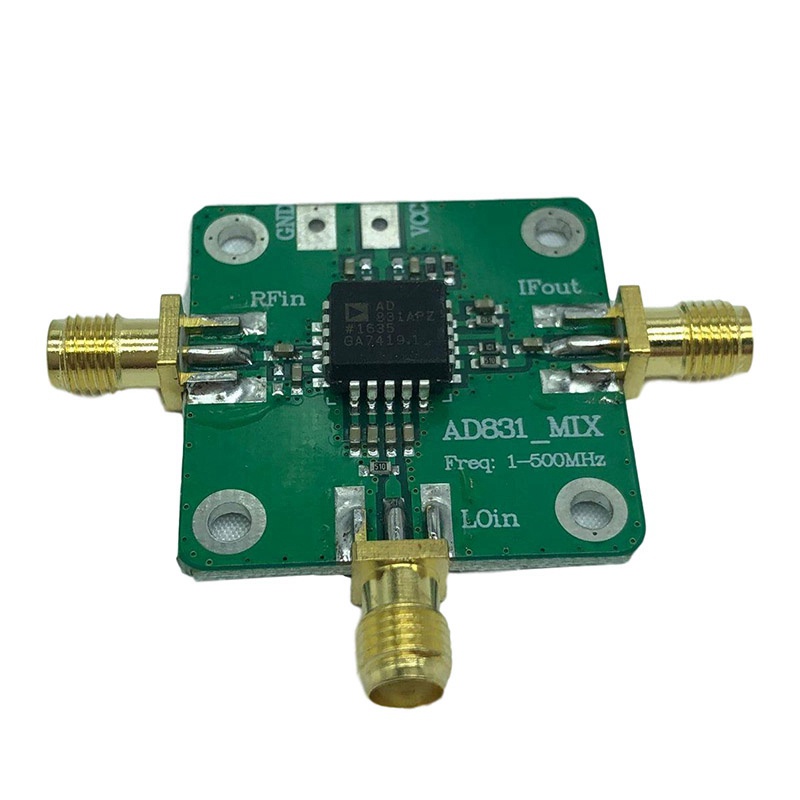

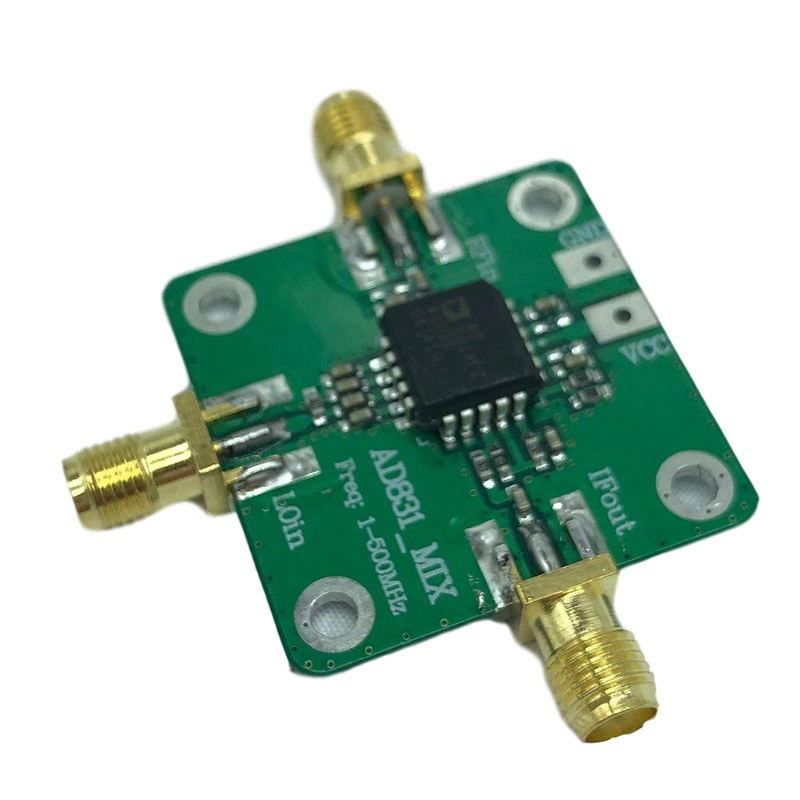

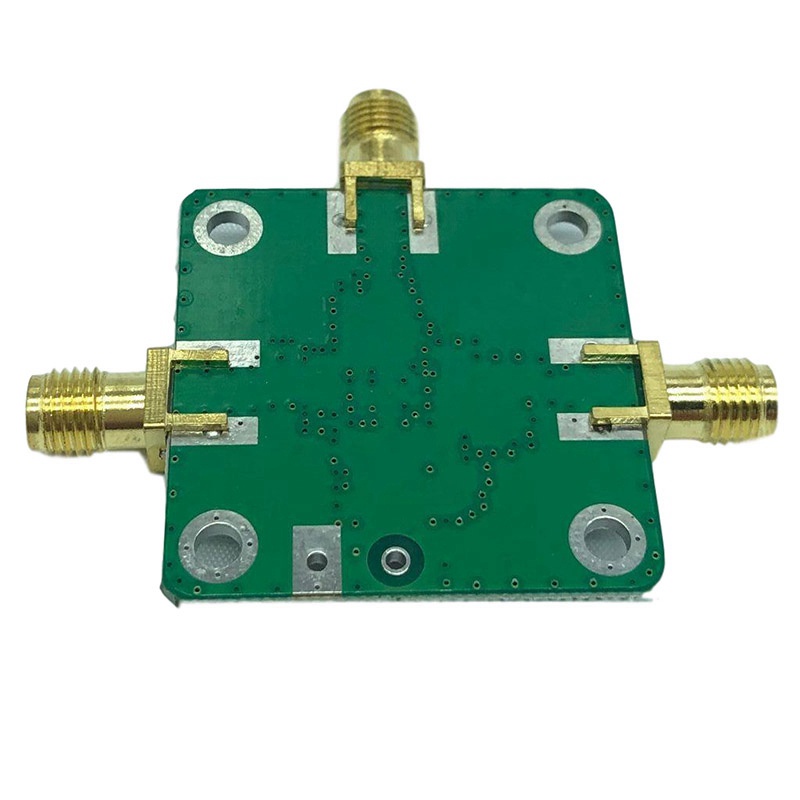

Giới thiệu Mô-đun Chuyển Đổi Tần Số Cao AD831 RF 500MHz

1. Ad831 là một biến dạng thấp, dải động rộng, máy trộn một chip, thích hợp cho chuyển đổi RF-IF xuống trong bộ thu HF và VHF, máy trộn thứ hai ở các trạm cơ sở DMR, chuyển đổi băng tần DC và điều chế bốn tính năng Và sửa đổi và sửa đổi Phát hiện chuyển số Doppler trong hình ảnh siêu âm và các ứng dụng khác
2. Ad831 cung cấp điểm chặn chặn thứ ba +24 dBm, có thể đạt được -10 dBm LO tiêu thụ. Nó không yêu cầu trình điều khiển LO công suất cao, và không có vấn đề che chắn và cách ly tương ứng. Do đó, so với máy trộn thụ động, nó có thể cải thiện hiệu suất hệ thống, giảm chi phí hệ thống..
3. Bộ trộn được thiết kế để cung cấp năng lượng bởi một nguồn điện duy nhất và RF, NẾU và các cổng LO có tụ điện cách ly DC để dễ dàng sử dụng. Tần số hoạt động của đầu vào RF và LO có thể cao tới 500MHz. Đầu ra NẾU là đầu ra điện áp một đầu. Nó có một băng thông đầu ra 250 MHz.
4. Một điện trở duy nhất được kết nối giữa các chân OUT và FB được sử dụng để đặt lợi nhuận. Bộ khuếch đại có đặc tính DC bù trừ thấp, vì vậy nó có thể được sử dụng cho các ứng dụng khớp nối DC như chuyển đổi tần số băng tần DC-baseband và giải điều chế biên độ bốn
5. Với bộ khuếch đại đầu ra của máy trộn và trở kháng nguồn tốt nhất, con số tiếng ồn SSB của máy trộn là 10,3 dB ở 70 MHz. Không giống như máy trộn thụ động, AD831 không bị mất chèn, không có bộ song công bên ngoài và không có chấm dứt thụ động. AD8362 có hai chế độ làm việc: đo điện và bộ điều khiển. Trong hình 1, ở chế độ đo nguồn, VOUT và VSET

Thông số sản phẩm:
Đầu vào RF: 0,1-500MHz
Đầu vào RF: + 10dBm (điểm nén 1dB)
Đầu vào bộ dao động cục bộ: 0,1-500MHz
Đầu vào bộ dao động cục bộ: -10dBm
Nếu đầu ra: 0,1-200MHz
Điện áp cung cấp điện: Nguồn điện một đầu 9-11V
Trọng lượng: 11 gram
Màu xanh lá cây
Chất liệu: PCB
Kích thước: 33x33mm

Gói hàng bao gồm:
1 * Mô-đun máy trộn RF

Chỉ có nội dung gói sản phẩm như trên, các sản phẩm khác không được bao gồm.
