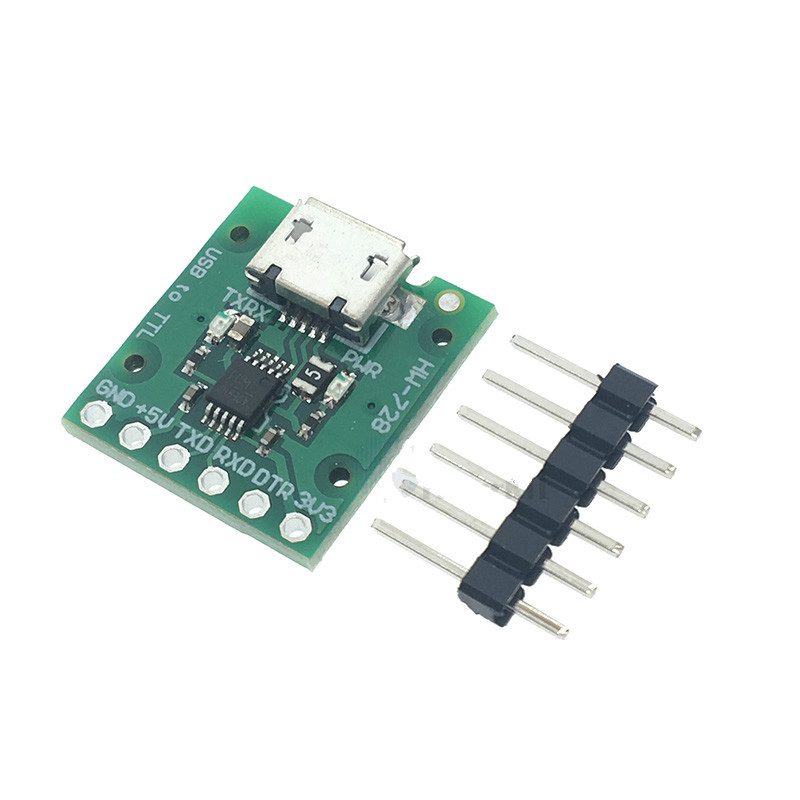

Mô Đun Chuyển Đổi Thay Thế Ch340E Usb Sang Ttl 5v/ 3.3v Cho Pro Mini

Giới thiệu Mô Đun Chuyển Đổi Thay Thế Ch340E Usb Sang Ttl 5v/ 3.3v Cho Pro Mini

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Mô Đun Chuyển Đổi Ch340E Usb Sang Ttl 5v / 3.3v Cho Pro Mini
🌈Mô tả:
1. Không chỉ đèn nguồn PWR, mà còn chỉ báo TXD và RXD, để bạn có thể hiểu trực quan xem sản phẩm có đang hoạt động mà không cần thiết bị hay không;
2. Hỗ trợ WINDOWS 98 / ME / 2000 / XP / Server 2003 / VISTA / Server 2008 / Win7 / Win8 32 bit / 64 bit / win10 64 bit
3. Hiệu suất khối lượng nhỏ
4. 3v3 / 5V tùy chọn
5. Cáp dữ liệu giao diện Micro-USB
6. Với chip điều chỉnh 3.3V, hoạt động cực kỳ ổn định, tương thích với chương trình vi điều khiển 5v, 3.3V tải và gỡ lỗi!
7. Trình tải xuống USB to TTL có thể được sử dụng như một giao tiếp nối tiếp, trình tải xuống một chip, trình tải xuống STM32, tải xuống định tuyến, v.v. Trình tải xuống có giao diện USB, có thể dễ dàng mở rộng đường tải xuống và đồng thời dự trữ thời gian một giao diện tiêu đề pin để tạo điều kiện tải xuống và kết nối trong khoảng cách ngắn.

Chế độ tải xuống bộ vi điều khiển 🌈STC:
1. Nối dây như sau: (chỉ cần kết nối 3 dây)
Đầu cuối TXD của trình tải xuống USB - kết nối máy vi tính chip đơn P3.0 (RX)
RXD cuối trình tải xuống USB - kết nối máy vi tính chip đơn P3.1 (TX)
GND cuối trình tải xuống USB - kết nối chip đơn GND
2.Bảng phát triển hoặc hệ thống nhỏ sử dụng nguồn điện riêng biệt. Sau khi kết nối cáp, sẽ thấy rằng ngay cả khi công tắc bảng phát triển được tắt, đèn báo nguồn của bảng phát triển vẫn sáng (yếu). Đây là hiện tượng bình thường, hoặc tải STC theo cổng nối tiếp. Tải xuống phương pháp MCU loạt (nguồn điện cần được khởi động nguội một lần).

Chế độ tải xuống bộ vi điều khiển 🌈STM32:

1. Nối dây như sau: (chỉ cần kết nối 3 dây)
Đầu cuối TXD của trình tải xuống USB - kết nối máy vi tính chip đơn PA10 (RX1)
RXD cuối trình tải xuống USB - kết nối máy vi tính chip đơn PA9 (TX1)
GND cuối trình tải xuống USB - kết nối chip đơn GND
2.Bảng phát triển hoặc hệ thống nhỏ được cung cấp bởi một nguồn điện riêng biệt. Hoặc sử dụng trình tải xuống USB để cung cấp nguồn điện 5V. Trong quá trình tải xuống, bạn cần kết nối boot0 với VCC. Sau khi quá trình tải xuống hoàn tất, hãy kết nối lại với GND và nhấn nút đặt lại để hoàn tất thao tác.
3.Hỗ trợ hệ điều hành win7 32-bit, 64-bit, hỗ trợ hệ điều hành win xp

🌈Trước khi mua:
1. Giao hàng nhanh chóng
2. Liên hệ cửa hàng khi có thắc mắc
3.Sử dụng các chứng từ để tiết kiệm hơn.
🌈Vận chuyển ：
1. Giao hàng nhanh chóng
🌈Sau khi mua:
1. nếu bạn hài lòng ， xin vui lòng cho chúng tôi 5 sao.
2. Nếu có bất kỳ vấn đề nào phát sinh, xin vui lòng liên hệ với chúng tôi trước khi để lại bình luận tiêu cực.
#CH340E #USB #to #TTL #Serial #Converter #5V #3.3V #Alternative #CH340G #Module #For #Pro #Mini
