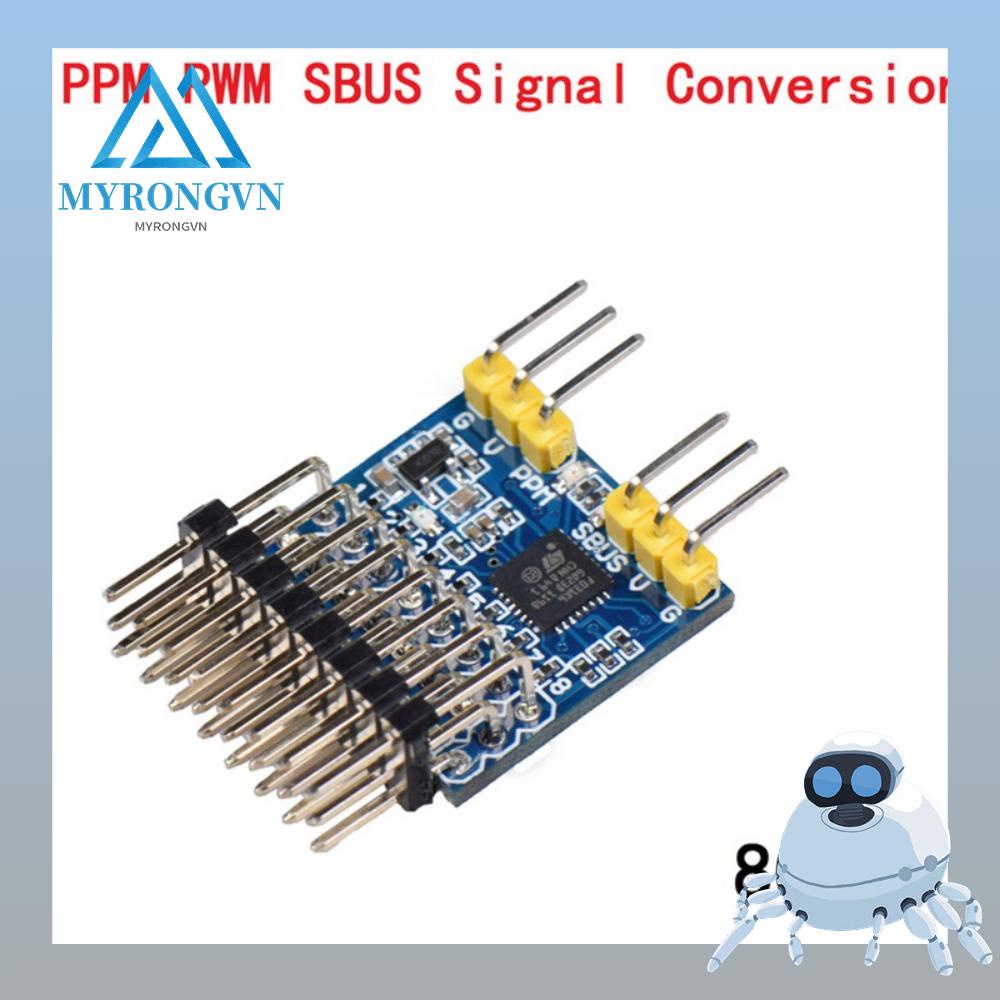

Giới thiệu Mô-đun Chuyển Đổi Tín Hiệu 8CH PPM PWM SBUS Cho Máy Bay Điều Khiển Từ Xa
Thị lực tốt!!! Tiếp theo, hãy đọc kỹ mô tả sản phẩm với tôi!
Đây là bộ chuyển đổi SPP hiệu suất cao , thiết kế điện áp rộng của mô-đun hỗ trợ đầu vào lên đến 20V và sử dụng máy vi tính chip đơn 32 bit để hoàn thành việc thu nhận , xử lý và chuyển đổi tín hiệu. Độ ổn định và tốc độ vượt trội hơn nhiều so với máy vi tính chip đơn 8 bit thông thường và tín hiệu đầu vào được tự động nhận dạng mà không cần thủ công . Chuyển đổi , cắm và chạy. chỉ báo trạng thái đơn giản và rõ ràng. hỗ trợ 8 kênh đầu vào / đầu ra.
Tham số ' Điện áp đầu vào ' 3,3-20V Hiện tại ' 15MA Kích thước “ 21 ”21MM Trọng lượng ' 4,1 gram Tín hiệu đầu vào ' Ppm (CPPM) Pwm ( tín hiệu thu thông thường) Sbus) ( bao gồm cho dòng futaba-R7008SB , cho FrSky , v.v . Tính năng ' Đầu vào tín hiệu SBUS và đầu ra tín hiệu PWM và PPM đồng thời Đầu vào tín hiệu PWM và đồng thời xuất tín hiệu PPM và SBUS Đầu vào tín hiệu PPM và đầu ra tín hiệu PWM và SBUS đồng thời
Đèn báo ' Khi không có đầu vào tín hiệu , ba chỉ báo đều bật (PPM xanh lá cây , xanh lam SBUS , đỏ PWM Chỉ báo tín hiệu đầu vào nhấp nháy và chỉ báo tín hiệu đầu ra luôn sáng . Ví dụ : khi tín hiệu PPM được đầu vào , chỉ báo tương ứng PPM nhấp nháy màu xanh lục và các chỉ báo tín hiệu màu đỏ PWM và xanh lam SBUS luôn sáng .
Mô tả kênh ' 1-8 kênh là kênh đầu vào hoặc đầu ra tín hiệu PWM Kênh SBUS là kênh đầu vào hoặc đầu ra tín hiệu SBUS Kênh PPM là kênh đầu vào hoặc đầu ra tín hiệu PPM
Hướng dẫn đấu dây ' Khi bất kỳ một hoặc nhiều kênh nào của tín hiệu PWM đầu vào 1-8 kênh , kênh PPM tương ứng xuất ra tín hiệu PPM và kênh SBUS xuất ra tín hiệu SBUS . Khi kênh PPM đầu vào tín hiệu PPM , nó tương ứng với tín hiệu PWM đầu ra 1-8 kênh và kênh SBUS xuất ra tín hiệu SBUS . Khi kênh SBUS đầu vào tín hiệu SBUS , nó tương ứng với tín hiệu PWM đầu ra 1-8 kênh và kênh PPM xuất ra tín hiệu PPM . ......................
