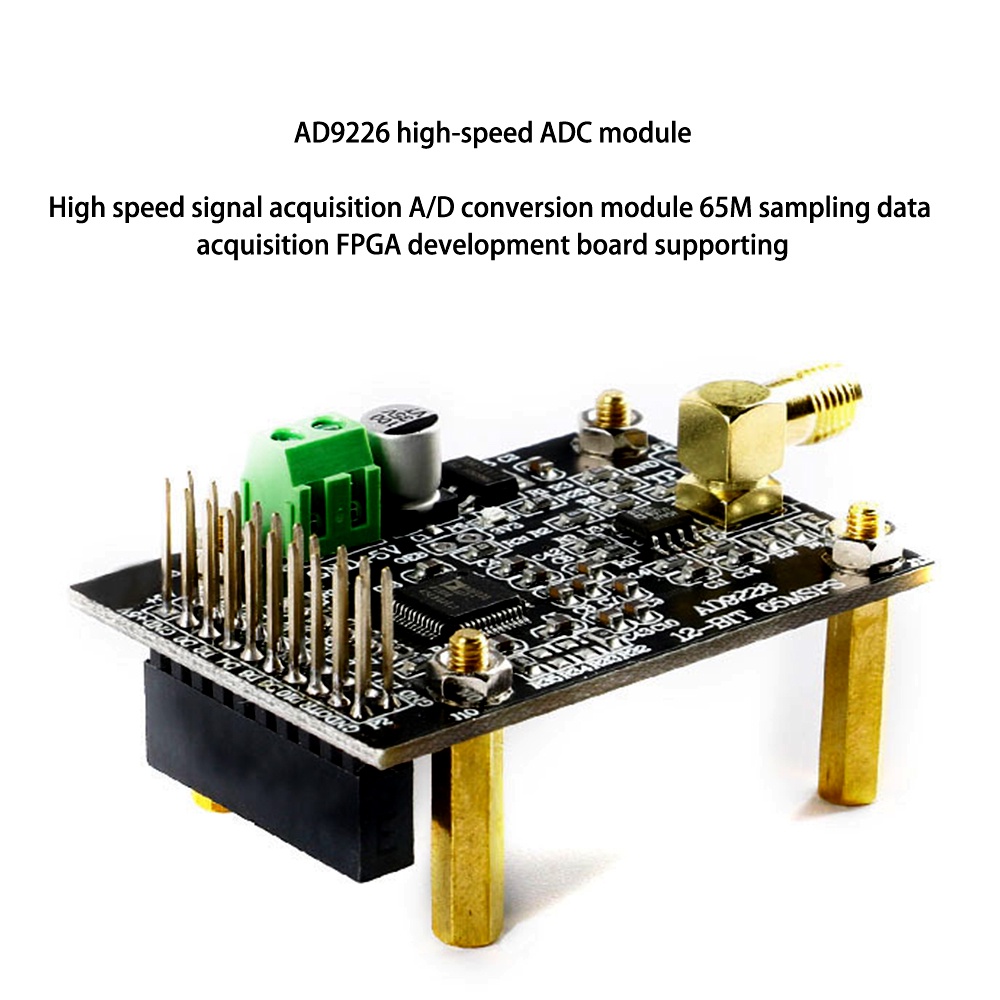

Mô-đun Chuyển Đổi Tín Hiệu Tốc Độ Cao Pcbfun AD9226 ADC 65M

Giới thiệu Mô-đun Chuyển Đổi Tín Hiệu Tốc Độ Cao Pcbfun AD9226 ADC 65M

Ưu ĐIỂM:
- Thu thập tín hiệu tốc độ cao, mô-đun chuyển đổi tương tự sang kỹ thuật số
- Điện áp cung cấp điện: DC-5V
- Giao thức giao tiếp mô-đun: SPI song song 13 bit
- Mô-đun cung cấp thói quen: Đối với mã nguồn Verilog FPGA
- Nền tảng định tuyến: Đối với QuartusII EP4CE15F17C8

Lưu ý:
- Giao diện của mô-đun rõ ràng và hiệu suất ổn định. Vui lòng sử dụng sơ đồ kế hoạch do cửa hàng của chúng tôi cung cấp để xác minh chức năng trong các điều kiện thí nghiệm tương ứng.
- Các thông số cơ bản của mô-đun này được cung cấp bên dưới và thông tin mô-đun PDF và mã nguồn của thói quen được cung cấp. Dũa dự án không được cung cấp. Người mua có thể tham khảo dịch vụ khách hàng nếu họ có vấn đề về hoạt động.
- Trước khi sử dụng mô-đun, hãy đọc chi tiết của mô-đun này, hiểu các hạn chế về nguồn điện và sử dụng để tránh làm hỏng mô-đun do vận hành không đúng cách.
- Tất cả các mô-đun đã được kiểm tra trước khi giao hàng.
- Cung cấp sơ đồ kế hoạch mô-đun trong chương trình tham chiếu kiểm tra PDF, FPGA, hướng dẫn mô-đun và sách hướng dẫn chip.

Thông số mô-đun:
* Mô hình mô-đun: AD9226_01
* Loại mô-đun: mô-đun chuyển đổi kỹ thuật số sang tương tự
* Tốc độ lấy mẫu: 65M SPS (Tối đa)
* Bit độ phân giải ADC: 12 bit
* Dải điện áp đầu vào: 10VPP (± 5V) (trở kháng tín hiệu: 50Ω)
* Nguồn điện: 5V DC (Tối thiểu: 4,75V. Typ: 5V. Tối đa: 5,25V)
* Ví dụ: Đối với mã nguồn Verilog FPGA
* Nền tảng ví dụ: Đối với QuartusII EP4CE15F17C8
* Giao thức giao tiếp: SPI song song 13 bit
* Mức tín hiệu giao tiếp: 3.3V
* Trở kháng đầu vào: 50 ohm
* Số kênh đầu vào: 1 kênh
* Giao diện đầu vào: Bộ dò SMA / lỗ XH2.54
* Điện áp tham khảo: bên trong 2V
* Băng thông tương tự -3dB: 320MHz
* Chế độ đầu ra: dữ liệu song song
* Các tính năng mô-đun: thu nhận ADC tốc độ cao
* Ứng dụng mô-đun: thu được tín hiệu tốc độ cao
* Trọng lượng mô-đun: 16g
* Kích thước PCB: 54 * 37 * 23mm (LxWxH)
* Loại giao diện mô-đun: song song dữ liệu 13-bit SPI

Mô tả mô-đun:
Ad tốc độ cao của mô-đun này sử dụng bộ chuyển đổi A / D tốc độ cao 12 bit AD9226. Ad9226 sử dụng kiến trúc đường ống đa tầng khác nhau, với tốc độ lấy mẫu tối đa là 65MSPS. Chip được cung cấp bởi một nguồn điện duy nhất, với một giá đỡ mẫu và nguồn điện áp tham chiếu trên chip, đơn giản hóa thiết kế của mạch ngoại vi. Đáp ứng các ứng dụng cấp công nghiệp và đảm bảo không thiếu mã trong toàn bộ phạm vi nhiệt độ hoạt động.



Gói bao gồm:

1 cái

Hình ảnh sản phẩm
