Mô-đun Chuyển Đổi TTL Sang RS485 485 Sang UART 3V 5.5V

Giới thiệu Mô-đun Chuyển Đổi TTL Sang RS485 485 Sang UART 3V 5.5V

Mô-đun cấp nguồn TTL sang RS485 Truyền khoảng cách dài 3V 5.5V 485 đến nối tiếp UART Mức tương tự Mô-đun chuyển đổi chuyển đổi tương hỗ Mô-đun điều khiển dòng chảy tự động
Tính năng '
1. Thiết kế cao cấp để chống sét & Thiết kế chống nhiễu - Mô-đun cấp nguồn ttl to rs485 này có thiết kế toàn diện để chống sét và thiết kế chống nhiễu để truyền khoảng cách xa ngoài trời an toàn bằng cách kết nối thiết bị đầu cuối " mặt đất " với mặt đất . Đối với truyền khoảng cách ngắn trong nhà , không cần nối đất .
2. Thiết kế khoảng cách 2,54 chân tiêu chuẩn để phát triển thứ cấp dễ dàng - Với thiết kế khoảng cách 2,54 chân tiêu chuẩn , bộ chuyển đổi lẫn nhau cấp độ uart nối tiếp 485 sang nối tiếp này phù hợp với nhu cầu phát triển thứ cấp của bạn .
3. Điện trở phù hợp 120-ohm để truyền khoảng cách xa - Với điện trở phù hợp 120 ohm tích hợp có thể được kích hoạt bằng cách rút ngắn R0 , bộ chuyển đổi lẫn nhau 485 sang cấp uart nối tiếp này hoàn hảo để truyền khoảng cách xa .
4. Giao tiếp đa máy với hỗ trợ lên đến 128 thiết bị - Mô-đun cấp nguồn ttl đến rs485 này hỗ trợ giao tiếp đa máy và cho phép kết nối với tối đa 128 thiết bị trên bus .
5. Có thể hoán đổi nóng & Vùng phủ đồng lớn để nhiễu tín hiệu tối thiểu - Có khả năng thay thế nóng và vùng phủ đồng lớn , mô-đun cấp nguồn ttl to rs485 này giúp giảm nhiễu tín hiệu và ngăn nhiễu tín hiệu trong các sự kiện hoán đổi nóng chip 485 khác .
Sự chỉ rõ
Xuất xứ : Trung Quốc đại lục
Loại mô-đun
Tình trạng mới
Số mô hình - Bộ chuyển đổi tín hiệu TTL sang RS485

Điểm nổi bật của mô-đun '
(1) Nguồn điện 3.3V và 5.0V tương thích hoàn hảo
Tín hiệu (2) 3.3V và 5.0V tương thích hoàn hảo
(3) Hoàn toàn sử dụng chip nhập khẩu nguyên bản. thiết kế cấp công nghiệp. khả năng siêu chống nhiễu , đồng thời sử dụng thiết kế 485 hiệu quả hơn để chống sét , có thể được sử dụng trong các khu công nghiệp và lĩnh vực trong môi trường khắc nghiệt , nhiệt độ làm việc là -40 ℃ Đến +85 ℃, Khoảng cách truyền có thể đạt đến một nghìn mét ( với 850 mét cáp 2 * 1,5 để thực hiện kiểm tra. nó được khuyến khích sử dụng trong vòng 800 mét , hơn 800 mét vui lòng thêm bộ lặp)
(4) Thiết kế quy trình nửa lỗ , độ dày bảng 0,8mm , có thể dễ dàng được sử dụng như một bảng con , cũng có thể được sử dụng như một thiết bị đầu cuối hàn
(5) Với các chỉ báo tín hiệu RXD và TXD , trạng thái truyền và nhận có thể được nhìn thấy trong nháy mắt
(6) Kích thước ≤ 43 '16mm '1.69 '0.63in
(7) Khối lượng tịnh × 2g

Ghi chú '
1. Mô-đun truyền dẫn này nhận ra việc trao đổi tín hiệu TTL và tín hiệu RS485, nhưng bạn phải biết rằng 485 là giao tiếp bán song công. phương thức giao tiếp này có thể đạt được giao tiếp hai chiều , nhưng không theo cả hai hướng cùng một lúc Thời gian , phải thay phiên nhau - nghĩa là mỗi đầu của kênh liên lạc có thể là đầu truyền hoặc đầu nhận , nhưng đồng thời , thông tin chỉ có thể có Một hướng Sự truyền tải.
2. Do màn hình và hiệu ứng ánh sáng khác nhau , màu sắc thực tế của mặt hàng có thể hơi khác so với màu hiển thị trên hình ảnh . Cảm ơ

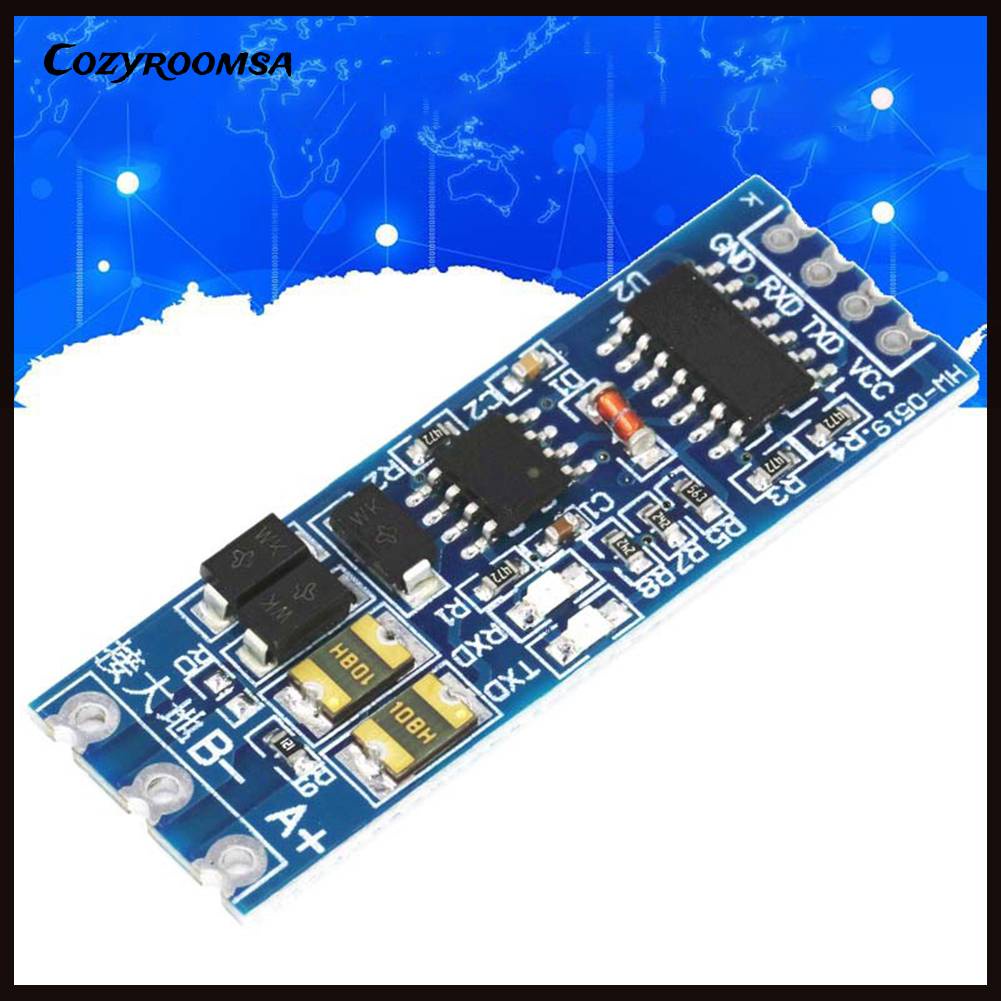

Hình ảnh sản phẩm
