Mô-đun chuyển tiếp ESP8266 WIFI 16 kênh Bảng phát triển ESP-12F Nguồn điện . Mô-đun chuyển tiếp 16 chiều, Chế độ cung cấp 12V
Mô-đun chuyển tiếp ESP8266 WIFI 16 kênh Bảng phát triển ESP-12F Nguồn điện . Mô-đun chuyển tiếp 16 chiều, Chế độ cung cấp 12V
Mô tả ngắn
Điện Thoại & Phụ Kiện > Phụ kiện khác > Khác > Mô-đun chuyển tiếp ESP8266 WIFI 16 kênh Bảng phát triển ESP-12F Nguồn điện . Mô-đun chuyển tiếp 16 chiều, Chế độ cung cấp 12V
Giới thiệu Mô-đun chuyển tiếp ESP8266 WIFI 16 kênh Bảng phát triển ESP-12F Nguồn điện . Mô-đun chuyển tiếp 16 chiều, Chế độ cung cấp 12V
Mô-đun WiFi esp-12f trưởng thành và ổn định trên bo mạch. đèn flash 4mbyte dung lượng lớn . Cổng I / O và cổng tải xuống chương trình UART của mô-đun WiFi đều được dẫn ra để tạo điều kiện phát triển thứ cấp . Chế độ cung cấp điện hỗ trợ DC12 v. Nút đặt lại RST và nút có thể lập trình cho mô-đun WiFi tích hợp . Esp-12f hỗ trợ sử dụng nhật thực / cho Arduino LDE và các công cụ phát triển khác , đồng thời cung cấp các chương trình tham khảo trong môi trường phát triển Arduino.

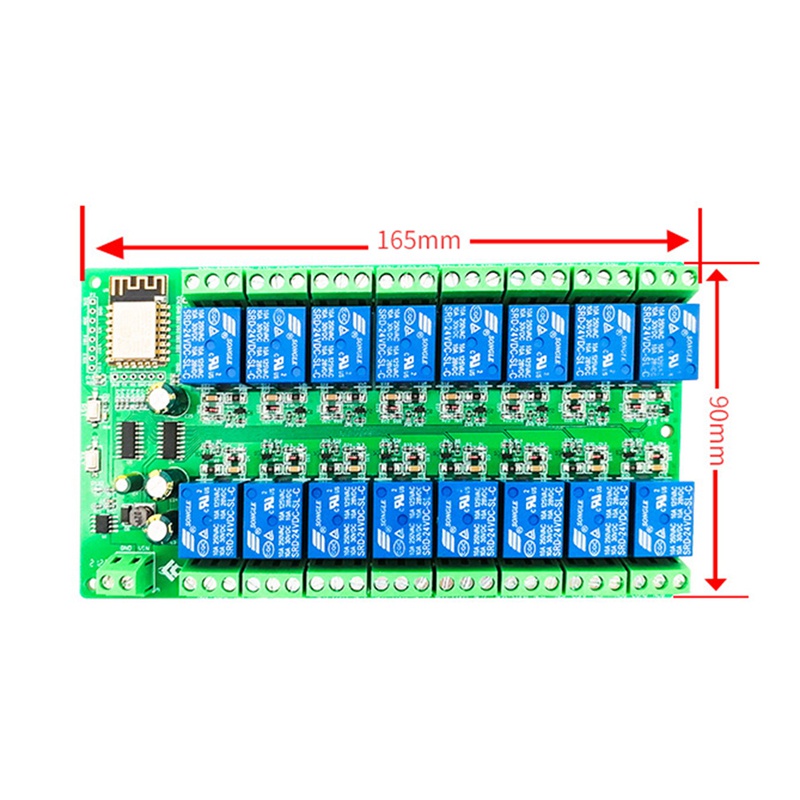

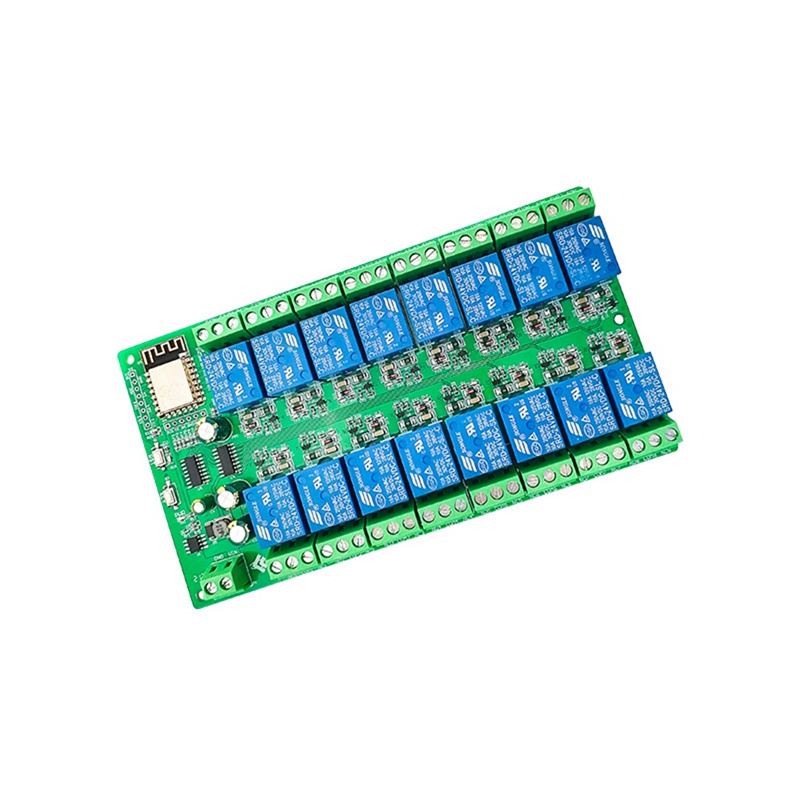

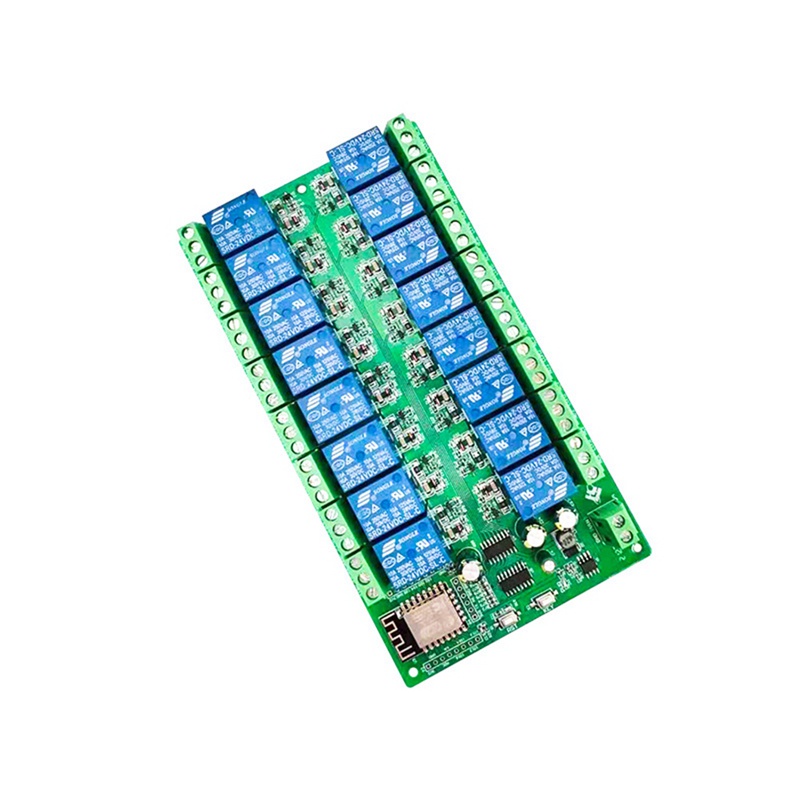

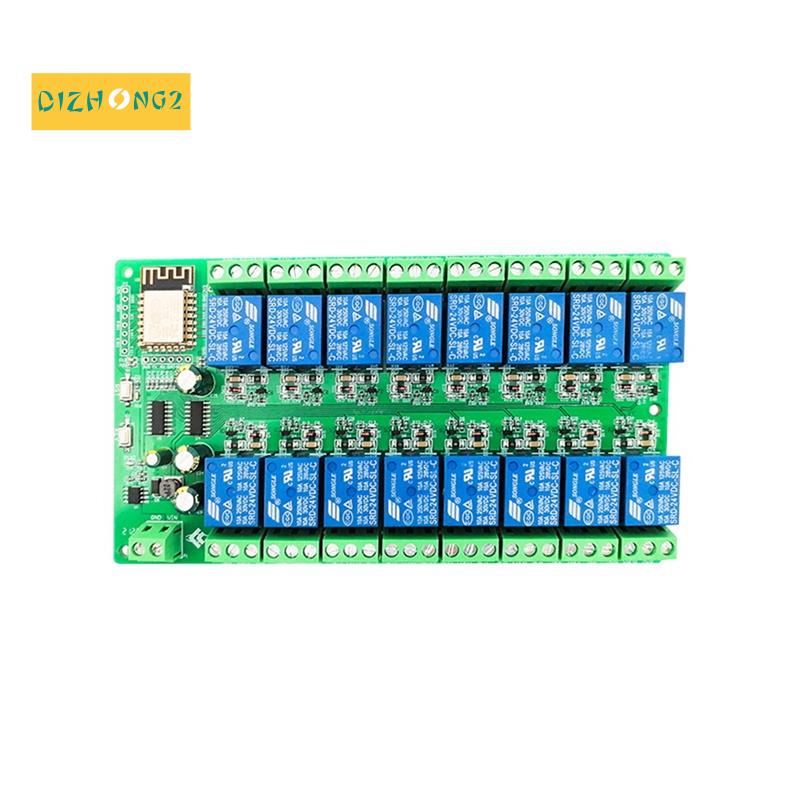

Trên bo mạch 16 kênh 24 v / 10 một rơ le. tín hiệu công tắc đầu ra. thích hợp để điều khiển tải có điện áp làm việc trong khoảng AC 250 v / DC 30 v. Chỉ báo nguồn trên bo mạch. chỉ báo rơ le và một mô-đun có đèn LED . Hai thanh ghi chuyển số trên bo mạch 74HC595 điều khiển công tắc rơ le . Rơ le 16 chiều được điều khiển bởi hai tầng 74HC595 nên cần có chương trình điều khiển tương ứng của 595 để đóng mở rơ le . Chương trình tham khảo đã được cung cấp . Cổng ghi và ghi - GND, RX, TX và 3.3V của esc8266 lần lượt được kết nối với GND, TX, RX và 3.3V của mô-đun cổng nối tiếp TTL bên ngoài . Io0 cần được kết nối với GND khi tải xuống , sau đó ngắt kết nối IO0 và GND sau khi tải xuống . Thiết bị đầu cuối đầu ra rơle ' Nc 'sự đóng đầu , rơ le bị ngắn mạch với COM trước khi đóng và bị treo sau khi đóng đầu chung COM '. Không , khởi động bình thường , rơ le bị treo trước khi đóng , và nó bị đoản mạch với com sau khi đóng . Màu xanh lá cây Chất liệu nhựa
Nội dung gói hàng ' 1 x Ban phát triển Chỉ có nội dung gói trên. các sản phẩm khác không được bao gồm . Lưu ý “ Chụp ánh sáng và cách hiển thị khác nhau có thể khiến màu sắc của vật phẩm trong ảnh hơi khác so với hàng thật . Sai số cho phép đo là + '- 1-3cm .
