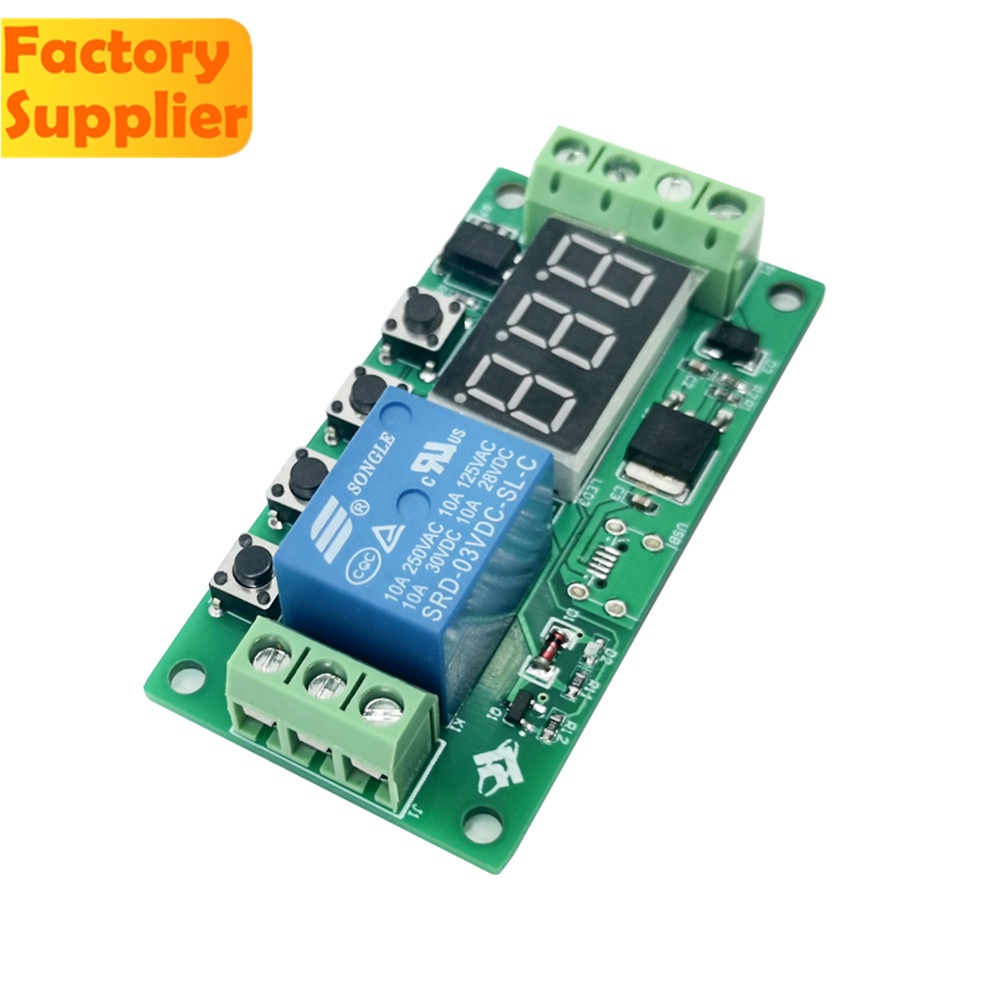

Mô đun chuyển tiếp rơ le hẹn giờ PCBFUN DC 5V-30V tiện lợi

Giới thiệu Mô đun chuyển tiếp rơ le hẹn giờ PCBFUN DC 5V-30V tiện lợi

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Đặc điểm sản phẩm:
1. Cung cấp điện áp rộng 5 ~ 30V

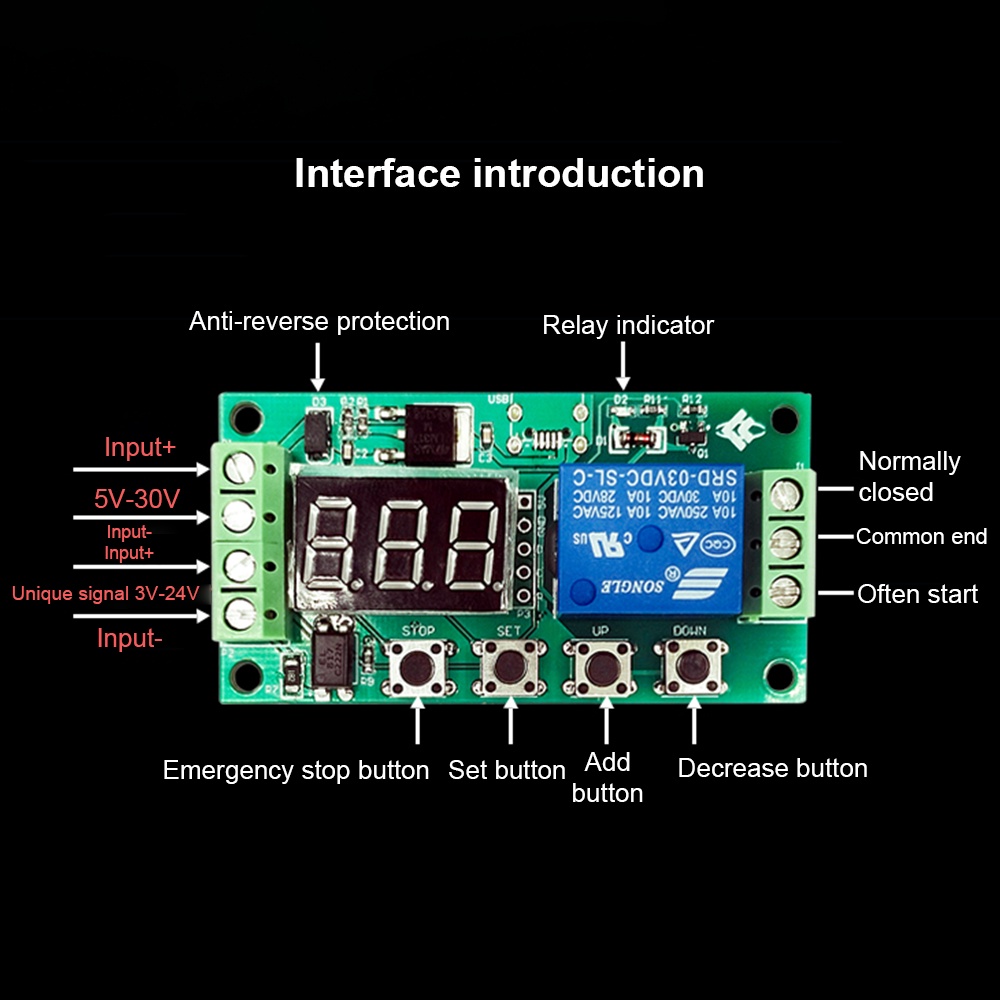

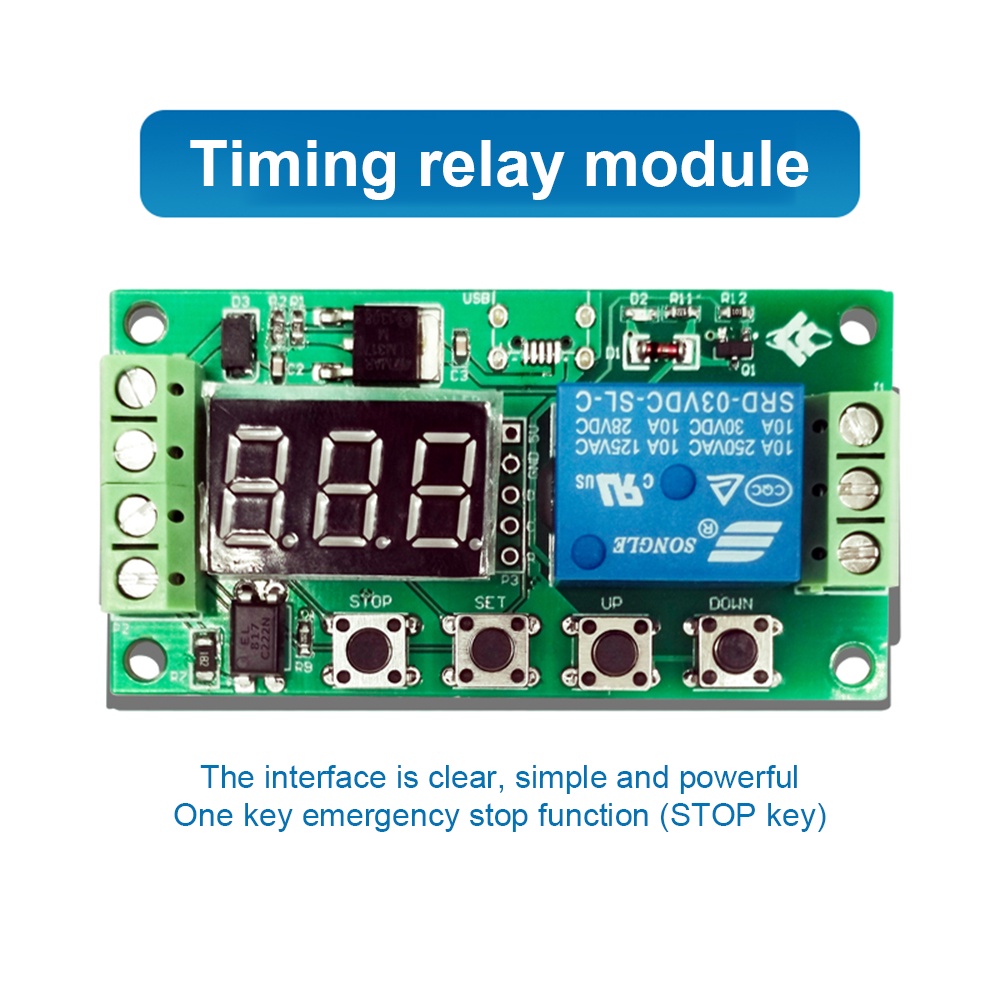

2. Giao diện rõ ràng, đơn giản, mạnh mẽ, dễ hiểu, đáp ứng hầu hết mọi nhu cầu của bạn.
3. Có chức năng dừng khẩn cấp chính (phím STOP), bảo vệ kết nối ngược không bị cháy.
4. Bạn có thể thiết lập các tham số OP, CL, LOP khác nhau, các tham số này độc lập với nhau và được lưu riêng
5. Tất cả các thông số thiết lập được tự động lưu khi tắt nguồn.
6. 0.1 giây (nhỏ) ~ 999 phút (lớn) có thể điều chỉnh liên tục.

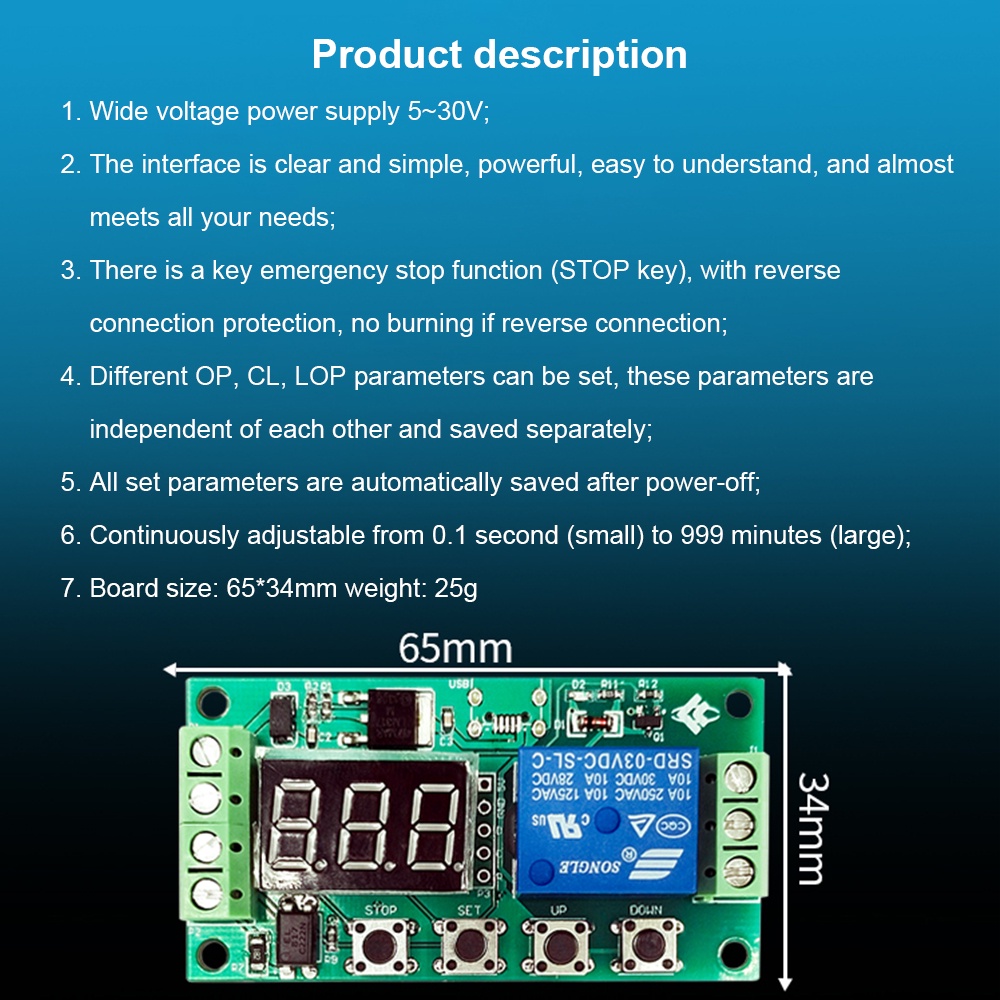

7. Kích thước bảng: 65 * 34mm, Khối lượng: 25g

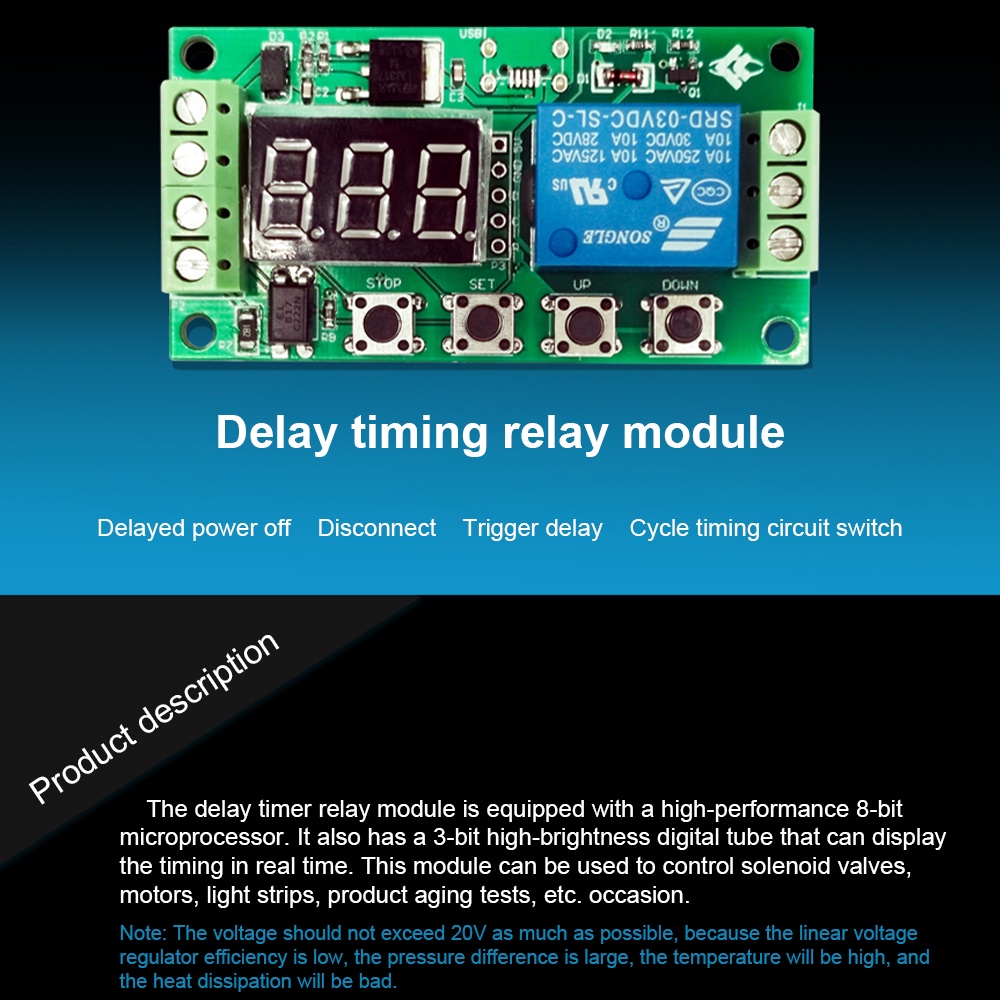

8. Mô đun rơ le thời gian trễ được gắn bộ vi xử lý 8 bit hiệu suất cao, ống kỹ thuật số sáng cao 3 bit trên bo mạch hiển thị thời gian định thời theo thời gian thực, mô đun được sử dụng để điều khiển van điện từ, động cơ, dải đèn, kiểm tra mài mòn sản phẩm và nhiều cách sử dụng khác.
Lưu ý: Điện áp không vượt quá 20V càng tốt, vì bộ điều chỉnh điện áp tuyến tính có hiệu suất thấp và điện áp chênh lệch cao, nhiệt độ sẽ cao và khả năng tản nhiệt kém.

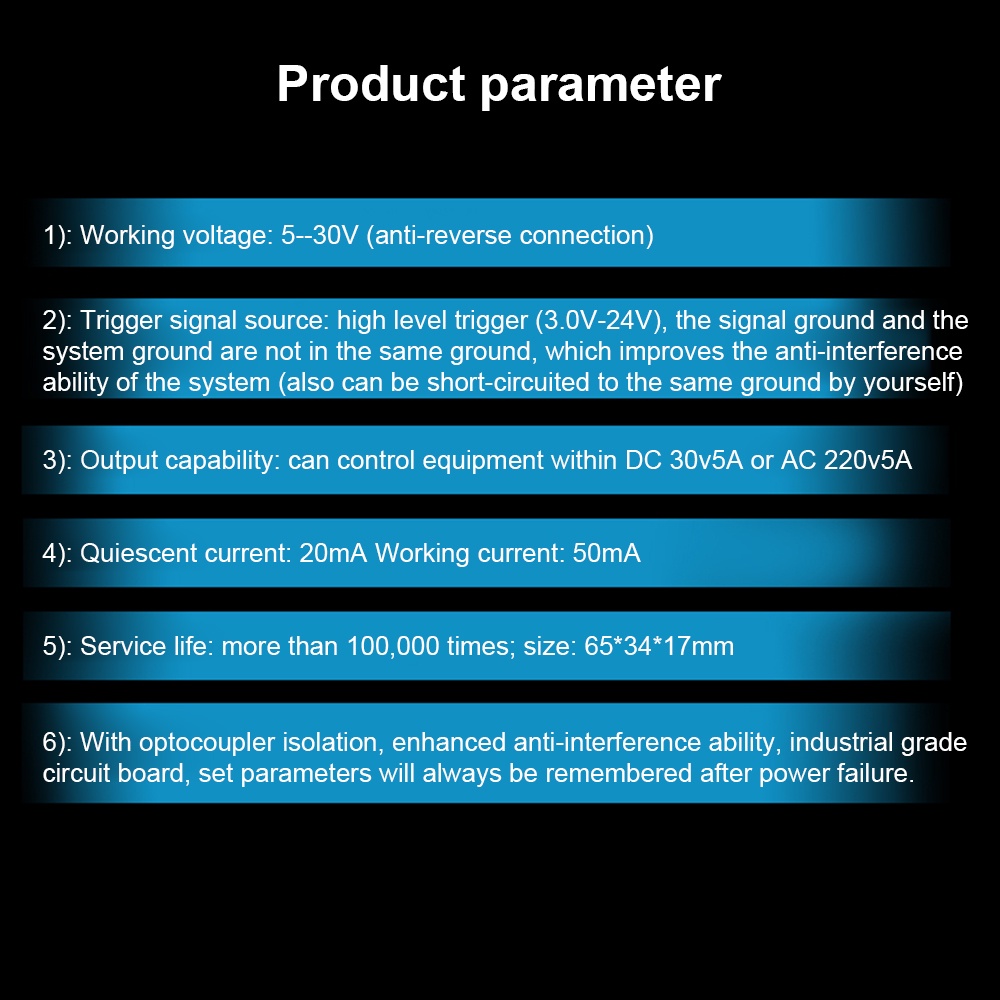

Mô tả sản phẩm:
1) Điện áp hoạt động: 5--30V (kết nối chống đảo ngược)
2) Nguồn tín hiệu kích hoạt: Mặt đất tín hiệu kích hoạt mức cao (3.0V-24V) và mặt đất hệ thống không phải điểm chung để cải thiện khả năng chống nhiễu của hệ thống (cũng có thể được nối tắt với mặt đất chung)
3) Công suất đầu ra: Có thể điều khiển thiết bị trong phạm vi 30V 5A DC hoặc 220V 5A AC
4) Dòng tĩnh: 20mA. Dòng hoạt động: 50mA
5) Thời gian sử dụng: Hơn 100.000 lần; Kích thước: 65 * 34 * 17mm
6) Với khớp nối quang cách ly, tăng cường khả năng chống nhiễu, bảng mạch cấp công nghiệp, bộ nhớ vĩnh viễn cài đặt thông số sau khi mất điện.

Hướng dẫn sử dụng
1. Chế độ hoạt động:
P1: Sau khi tín hiệu được kích hoạt, rơ le bật trong thời gian OP và sau đó tắt, trong thời gian OP, hoạt động sau
P1.1: Tín hiệu được kích hoạt lại không hợp lệ
P1.2: Tín hiệu được kích hoạt lại để hẹn giờ lại
P1.3: Tín hiệu được kích hoạt lại để thiết lập lại, rơ le bị ngắt kết nối, thời gian dừng lại
P2.1: Sau khi đưa ra tín hiệu kích hoạt, rơ le được ngắt cho thời gian CL, chuyển tiếp cho thời gian OP và thời gian hoàn thành, sau đó ngắt kết nối rơ le
P3.1: Sau khi đưa ra tín hiệu kích hoạt, rơ le được bật cho thời gian OP, tắt rơ le cho thời gian CL, sau đó được thực hiện theo chu kỳ, tín hiệu được đưa lại trong chu kỳ, rơ le được tắt và thời gian bị dừng lại; số lượng chu kỳ (LOP) có thể được thiết lập
P3.2: Sau khi khởi động nguồn, không có tín hiệu kích hoạt, rơ le được bật cho thời gian OP, chuyển tiếp tắt cho thời gian CL và sau đó được thực hiện theo chu kỳ; số lượng chu kỳ (LOP) có thể được thiết lập
P4.1: Chức năng giữ tín hiệu: Nếu có tín hiệu kích hoạt, thời gian sẽ bị xóa và rơ le vẫn bật; khi tín hiệu biến mất, rơ le bị ngắt kết nối sau thời gian OP; trong một khoảng thời gian, khi có tín hiệu trở lại, thời gian sẽ bị xóa

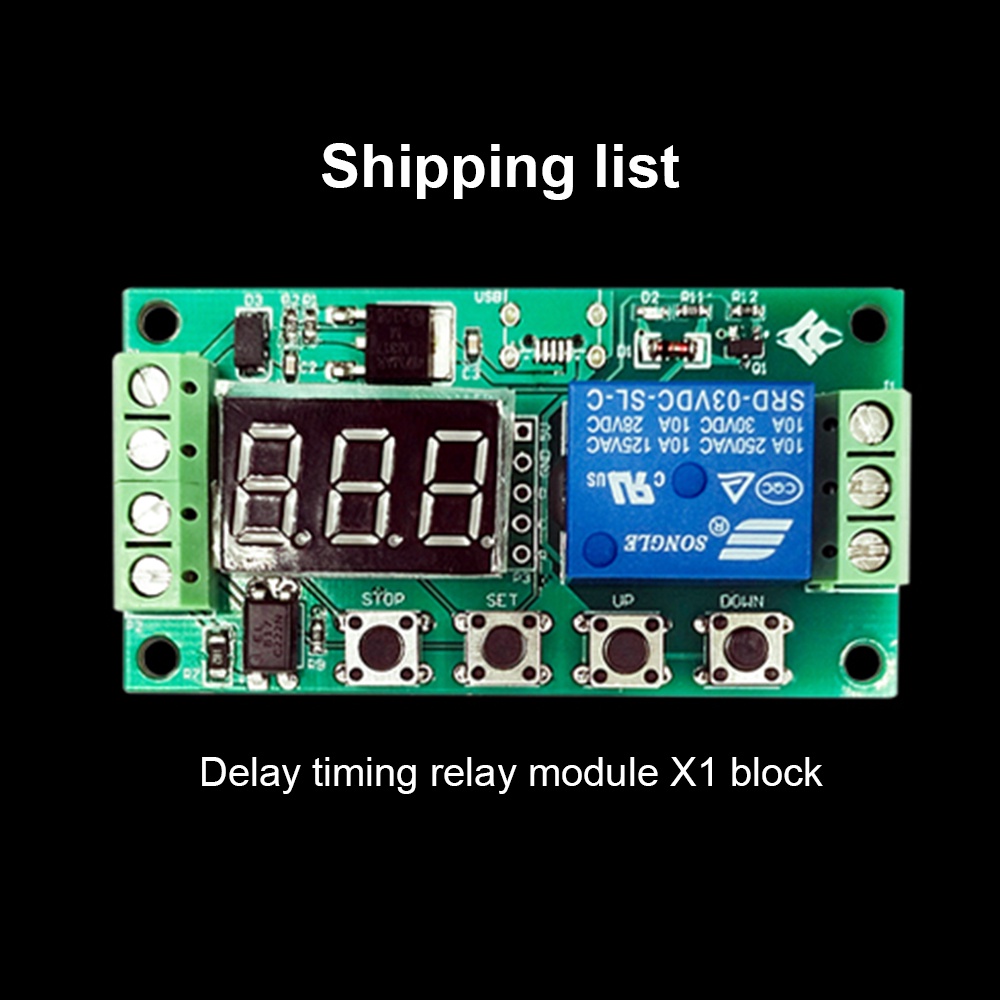

Gói hàng bao gồm:
1 x Mô đun chuyển tiếp rơ le hẹn giờ

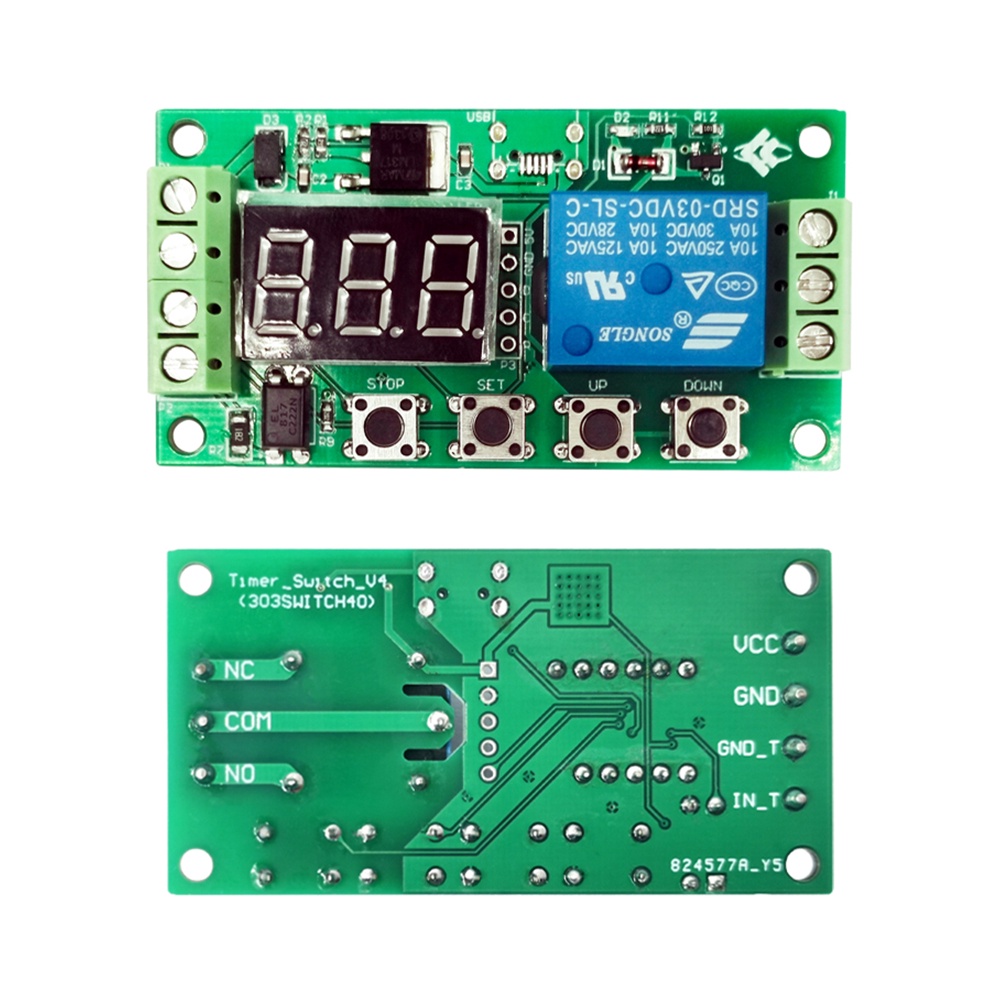

Hình ảnh sản phẩm
