Mô đun công suất cao hình H đôi BTS7960 dành cho xe hơi

Giới thiệu Mô đun công suất cao hình H đôi BTS7960 dành cho xe hơi

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Mô đun truyền động làm lạnh công suất cao thông minh hình chữ H BTS7960

Chi tiết sản phẩm:

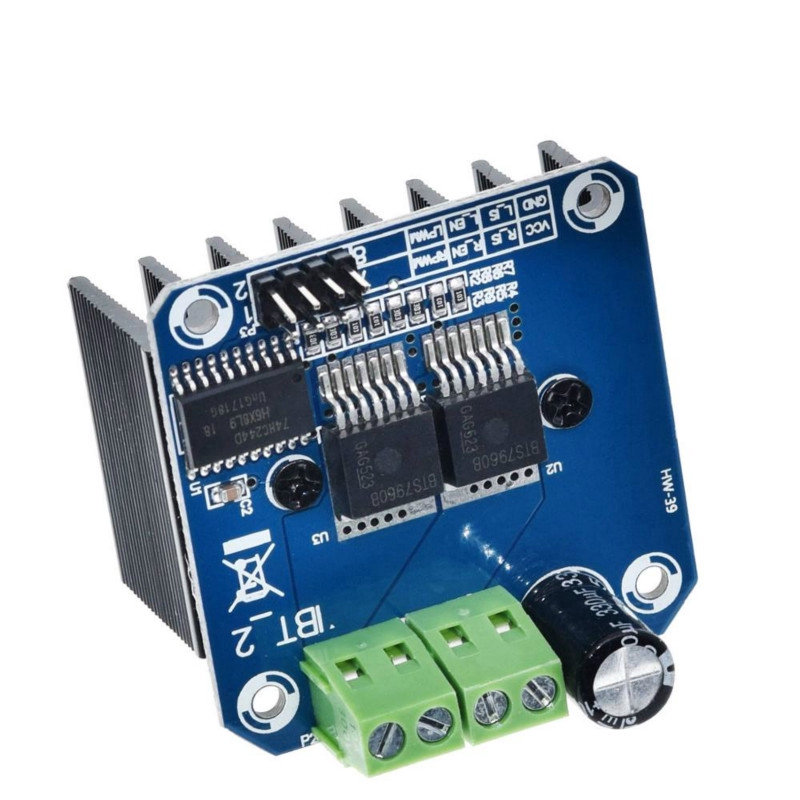

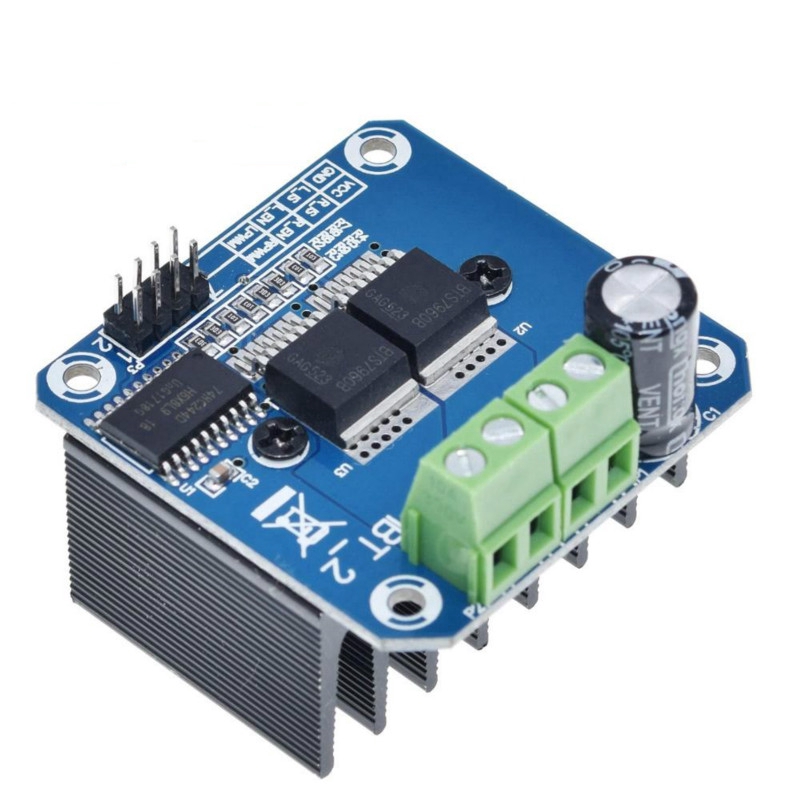

Sản phẩm sử dụng chip Infineon BTS7960 bao gồm mô-đun điều khiển hình cầu H đầy đủ công suất cao với bảo vệ quá nhiệt. Mạch điều khiển cầu đôi BTS7960 H, với hệ thống truyền động và ngắt mạnh mẽ, cách ly hiệu quả bộ vi điều khiển và trình điều khiển động cơ! Dòng điện cao 43A

Đặc trưng:
Điều khiển cầu đôi BTS7960 dòng điện cao (43 A) H;
Cách ly 5V với MCU, và bảo vệ MCU hiệu quả;
Đèn báo nguồn 5V trên bo mạch;
Đèn báo điện áp đầu ra của trình điều khiển động cơ;

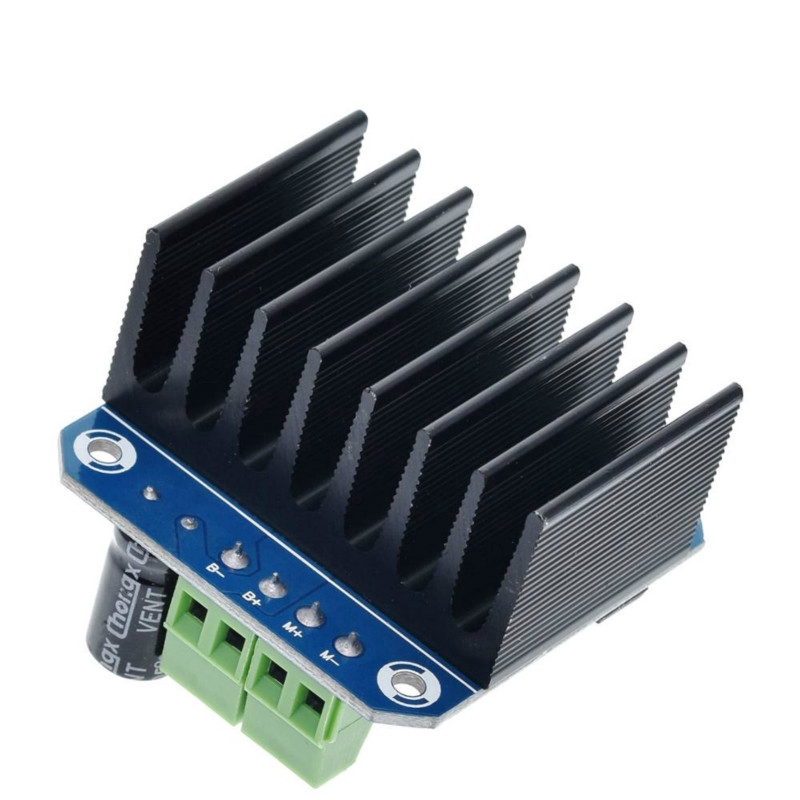

Có thể tản nhiệt;

Chi tiết sản phẩm:

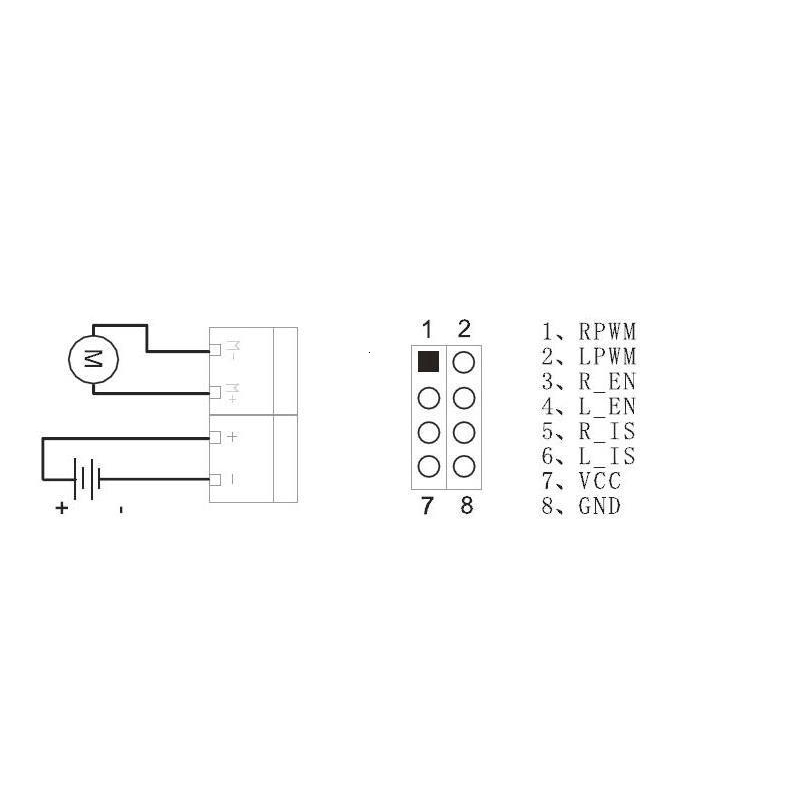

1. RPWM: Rẽ phải PWM
2. LPWM: Rẽ trái PWM
3. R_EN: Bật Rẽ Phải (Hoạt động cao)
4. L_EN: Bật Rẽ trái (Hoạt động cao)
5. R_IS: Cảnh báo dòng điện rẽ phải (Có thể thả)
6. L_IS: Cảnh báo dòng điện rẽ trái (Có thể thả )
7. VCC: (5V)
8. GND

Kết nối:

Cách 1:

VCC: 5V từ Vi điều khiển (MCU)

GND: GND từ Vi điều khiển (MCU)

L_PWM: PWM hoặc 5V từ vi điều khiển (MCU) cho CCW (CW)

R_PWM: PWM hoặc 5V từ vi điều khiển (MCU) cho CW (CCW)

R_EN và L_EN: 5V từ vi điều khiển (MCU)

Cách 2:

VCC: 5V từ vi điều khiển (MCU)

GND: GND từ vi điều khiển (MCU)

L_PWM: 5V từ vi điều khiển (MCU) cho CCW (CW)

R_PWM: 5V từ vi điều khiển (MCU) cho CW (CCW)

R_EN và L_EN: PWM từ vi điều khiển (MCU)

Chỉ cần bốn dây từ MCU đến mô-đun điều khiển (GND. 5V. PWM1. PWM2);
Chip cách ly nguồn 5V (có thể chia sẻ với MCU 5V);

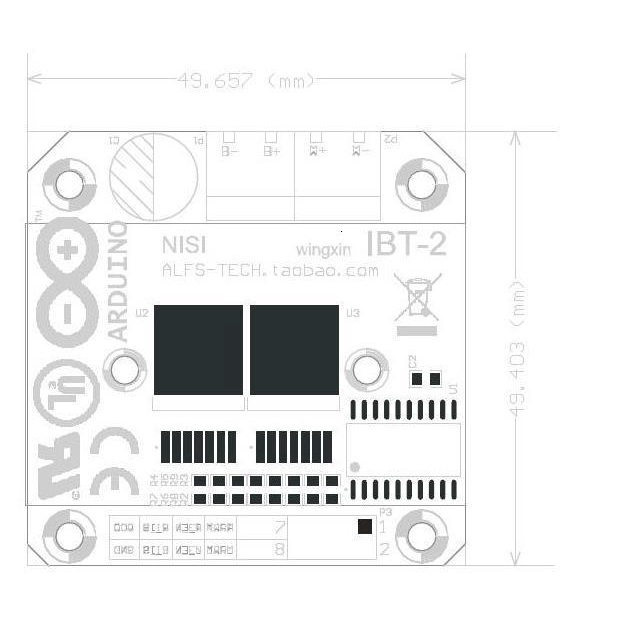

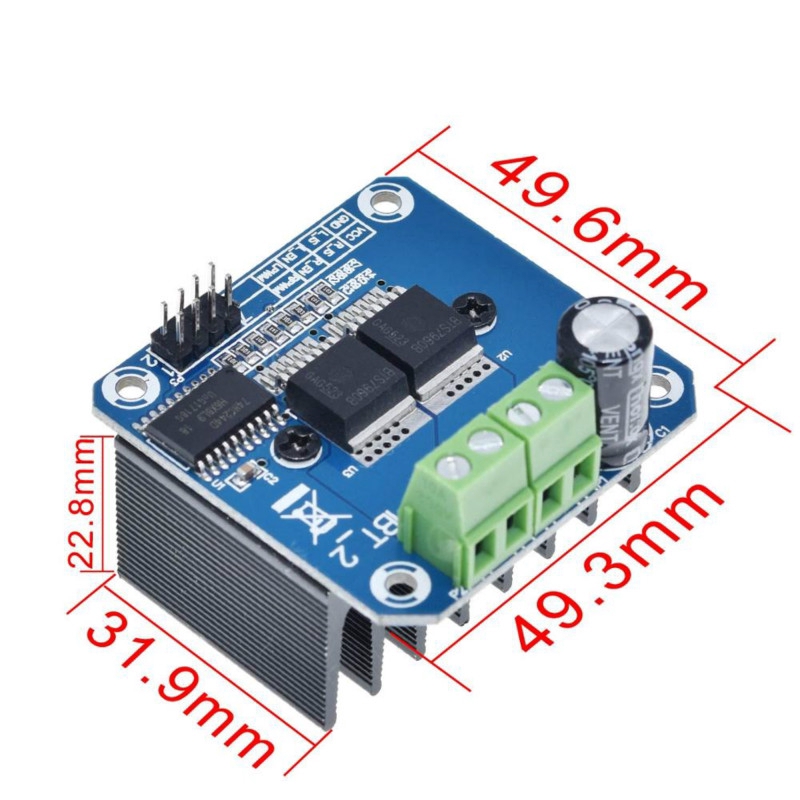

Kích thước: 4 * 5 * 1.2cm;

Có thể đảo ngược động cơ về phía trước, hai tần số đầu vào PWM lên đến 25kHZ;
Hai luồng nhiệt đi qua một đầu ra sẽ báo tín hiệu lỗi;
Cách ly nguồn 5V (có thể được chia sẻ với MCU 5V), cũng có thể sử dụng nguồn cung cấp 5V trên bo mạch;
Điện áp cung cấp 5.5V đến 27V;

Gói hàng bao gồm:
1x Mô đun hiệu suất cao hình H đôi BTS7960 dành cho xe hơi


Trước khi mua:
1. Tất cả các sản phẩm đều có sẵn và chúng tôi sẽ gửi ngay lập tức nếu chúng tôi nhận được đơn đặt hàng.
2. Xin vui lòng đọc mô tả sản phẩm, nếu bạn có bất kỳ câu hỏi nào, đừng ngần ngại liên hệ với chúng tôi.


Sau khi mua:
1. Nếu bạn hài lòng, xin vui lòng cho chúng tôi 5 sao
2. Xin vui lòng liên hệ với chúng tôi trước khi bạn sẽ cho chúng tôi đánh giá xấu. Chúng tôi rất hữu ích và sẽ giải quyết các vấn đề.
Nếu bạn nhận được sản phẩm bị lỗi, vui lòng liên hệ với chúng tôi ngay với hình ảnh hoặc video sản phẩm
