Mô-đun Đánh Lửa Điện Áp Cao Pcbfun 5v

Giới thiệu Mô-đun Đánh Lửa Điện Áp Cao Pcbfun 5v

Tính năng sản phẩm '
1. Bộ dụng cụ này được tạo ra để tăng cường cuộn dây , với các sơ đồ mạch chuyên nghiệp dành cho những người đam mê điện tử học tập .
2. Khi mạch này hoạt động , nó tạo ra một hồ quang tần số cao ổn định với nhiệt độ cực cao , có thể dễ dàng đốt cháy các vật liệu dễ cháy , do đó một số người gọi nó là bật lửa plasma.
3. Bảng mạch PCB được in trực tiếp các thông số của các thành phần , có thể hàn trực tiếp mà không cần tham khảo sơ đồ mạch khá tiện lợi.
4. Giao diện sạc là giao diện TYPE-C , tương thích với hầu hết các giao diện sạc điện thoại di động hiện nay. Nó có thể được sạc bằng cách kết nối với bộ sạc điện thoại di động và đèn báo sẽ sáng trong khi sạc , nhưng nó sẽ tắt khi được sạc đầy .
5. Sản phẩm có nhiều mục đích sử dụng và có thể được sử dụng trong các thí nghiệm phổ biến khoa học trung học, dụng cụ điện tử , bật lửa điện tử , sản xuất nhỏ khoa học , v.v .
Sự khác biệt giữa các kiểu dây đánh lửa dài và ngắn '
Sơ đồ mạch bên trong của mô hình dây đánh lửa dài và mô hình dây đánh lửa ngắn giống nhau , nhưng hệ thống dây của bảng mạch thì khác nhau . Do đó , các thông số điện của chúng giống nhau .
Thông số sản phẩm Điện áp làm việc — DC 3-5 V
Làm việc hiện tại ' 1A-2.5A
Chức năng định mức “ 5-8W
Giao diện sạc “ TYPE-C
Thời gian làm việc liên tục - không quá 10 giây
Điện áp xung đầu ra “ 0,5KV-0,8KV
Tần số làm việc ' 20KHZ-25KHZ
Khoảng cách vòng cung tia lửa × 3mm-6mm
Đổ đầy khoảng 200 đến 300 điếu thuốc cùng một lúc , điều này liên quan đến tốc độ châm thuốc .
Kích thước tổng thể của máy biến áp ' 14mm * 14mm * 7.8MM
Kích thước pin- 7 * 20 * 25mm
Kích thước bảng mạch dây đánh lửa dài - 3.7CM * 5.5CM
Kích thước bảng mạch dây đánh lửa ngắn “ 3.58CM * 4.87CM ( không bao gồm đầu đánh lửa)

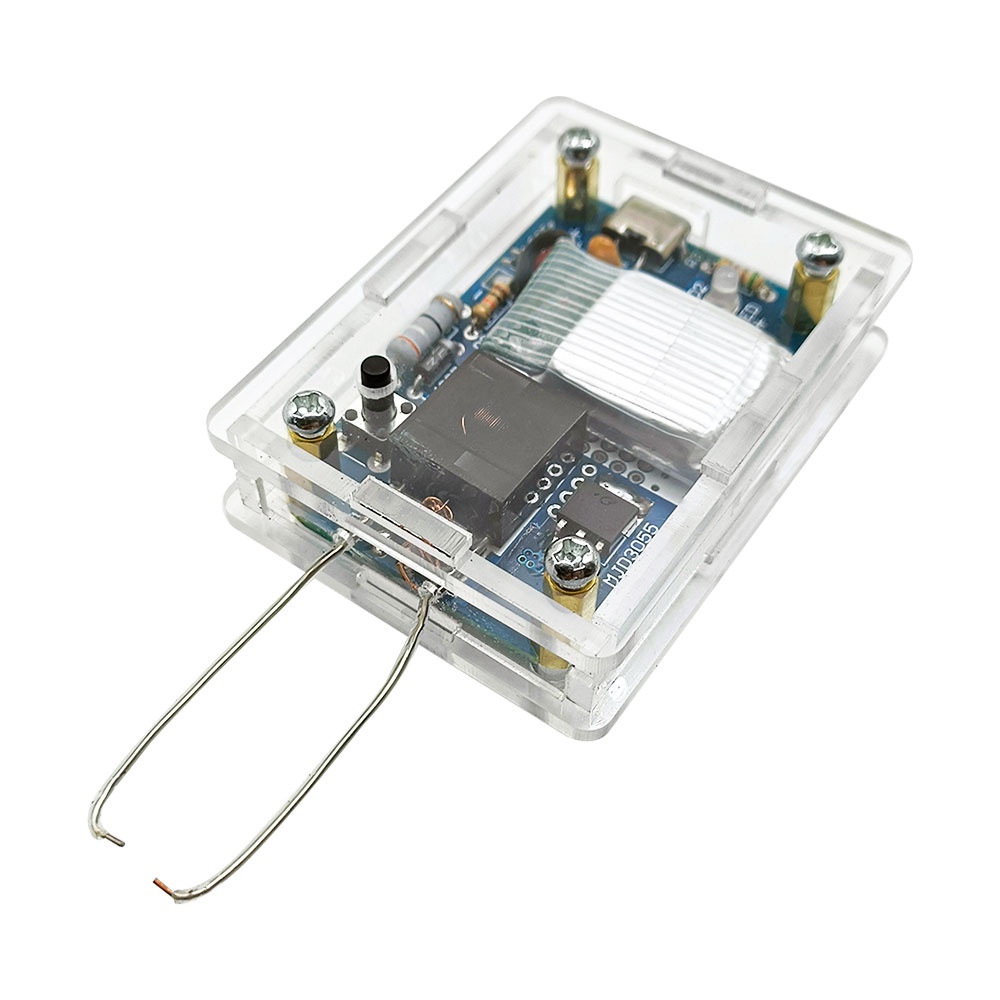

Kích thước vỏ dây đánh lửa dài - 6.5CM * 4.9CM * 1.7CM

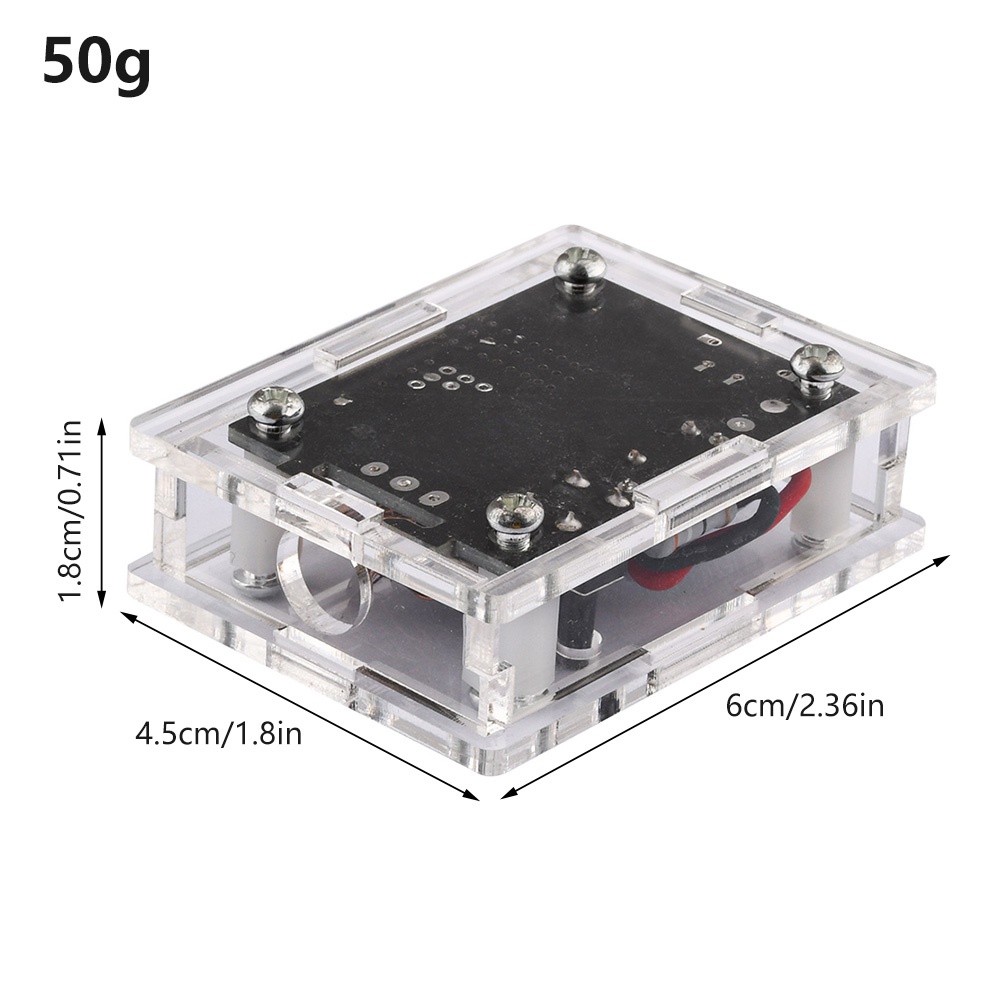

Kích thước vỏ dây đánh lửa ngắn “ 6.24CM * 4.68CM * 1.84CM
Thận trọng khi sử dụng '
1. Không được phép đốt trong thời gian dài , và thời gian đánh lửa mỗi lần không được quá 10 giây hoặc tổng thời gian đánh lửa vài lần ngắt ngắn không được quá 10 giây.
2. Tôi cảm thấy nó không dễ bắt lửa , vì vậy tôi cần phải sạc nó một cách kịp thời .
3. Do thời gian đánh lửa lâu của gói áp suất cao nên rất dễ cháy , và do tính chất đặc biệt của sản phẩm nên không có bảo hành . Xem và chụp lại lần nữa "
Mô tả sản phẩm '
Máy biến áp đã được niêm phong bằng nhựa epoxy , và có hai cuộn dây chính trong máy biến áp . Một nhóm dây đồng dày là cuộn dây chính , và nhóm dây đồng mịn còn lại là cuộn dây phản hồi .
Đầu ra thứ cấp là điện áp cao . Hai dây đồng trong máy biến áp , một dày và một mỏng , được quấn lại với nhau làm cực dương , tương ứng ở đuôi của cuộn dây chính và đầu cuộn phản hồi , được kết nối với cực dương của Nguồn điện .
Bảng mạch PCB sử dụng bảng vật liệu cấp A quân sự FR-4, và khả năng chịu đựng và ổn định của một số thông số của bảng làm cho vật liệu A rất mạnh , được hưởng lợi từ giá cao so với các vật liệu bảng khác .
Bảng mạch PCB được in trực tiếp các thông số của các thành phần , có thể hàn trực tiếp mà không cần tham khảo sơ đồ mạch khá tiện lợi.
Chú ý '
Nếu mua gói không có pin , người mua cần mang theo pin tốc độ cao , có thể phát ra dòng điện lên đến 1A .
Dung lượng pin của gói của chúng tôi là 220MAH , và tốc độ xả khoảng 20C . Kích thước pin- 7 * 20 * 25mm

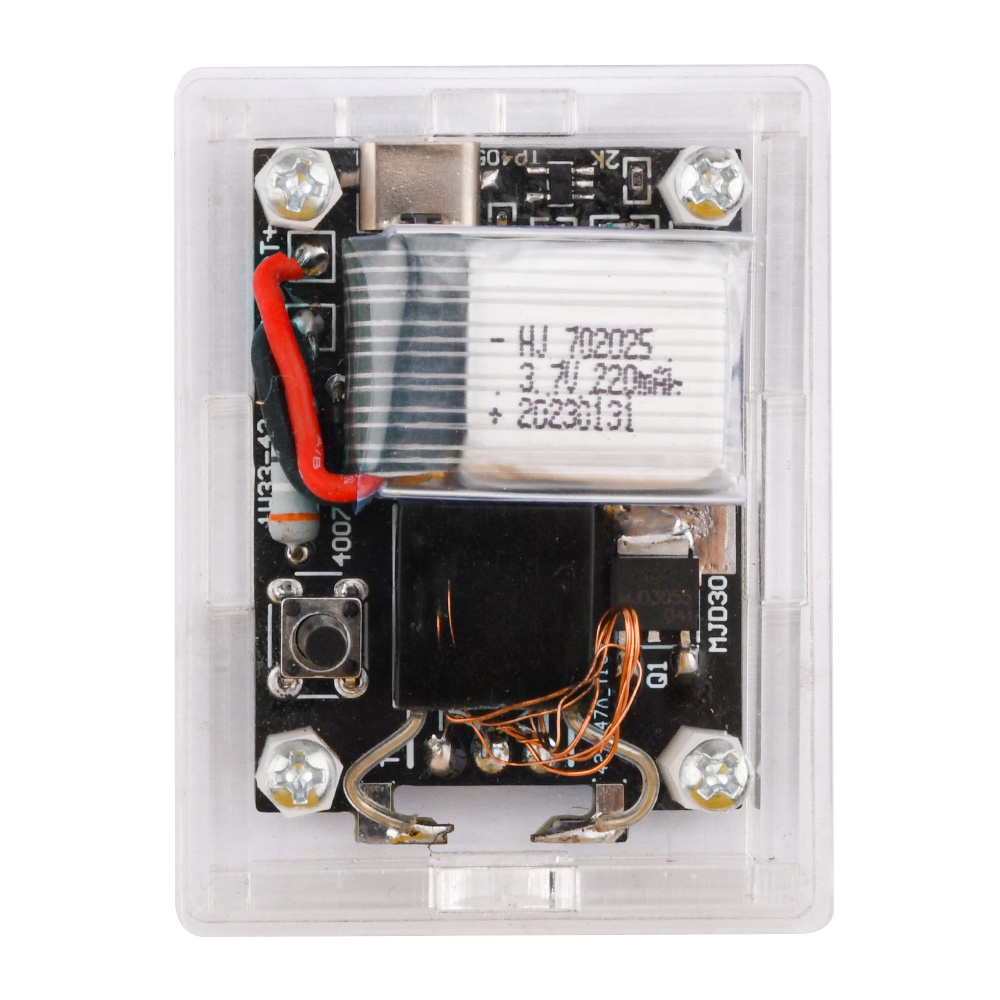

Hình ảnh của pin gói ( các lô pin khác nhau có cách gõ khác nhau và hình ảnh chỉ mang tính chất tham khảo) - Các lô PCB có thể khác màu sắc. xin vui lòng hiểu

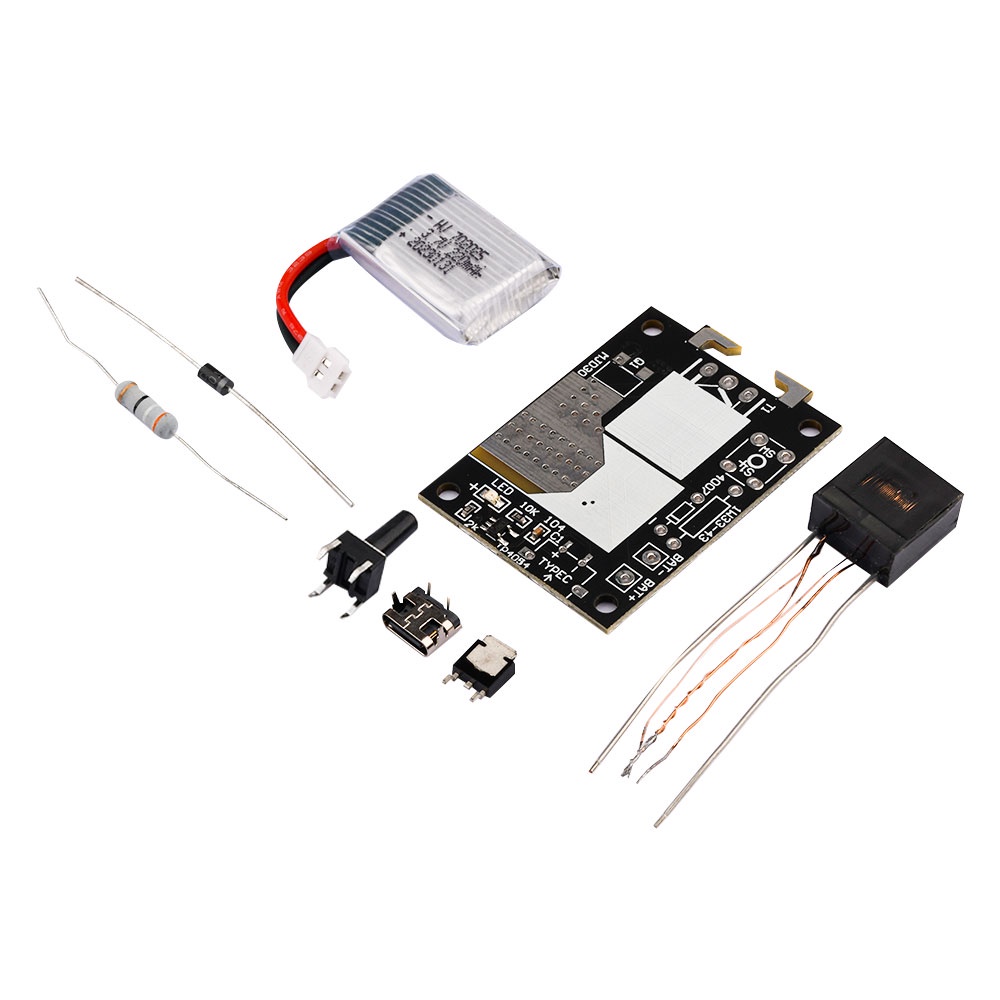

Danh sách sản phẩm '

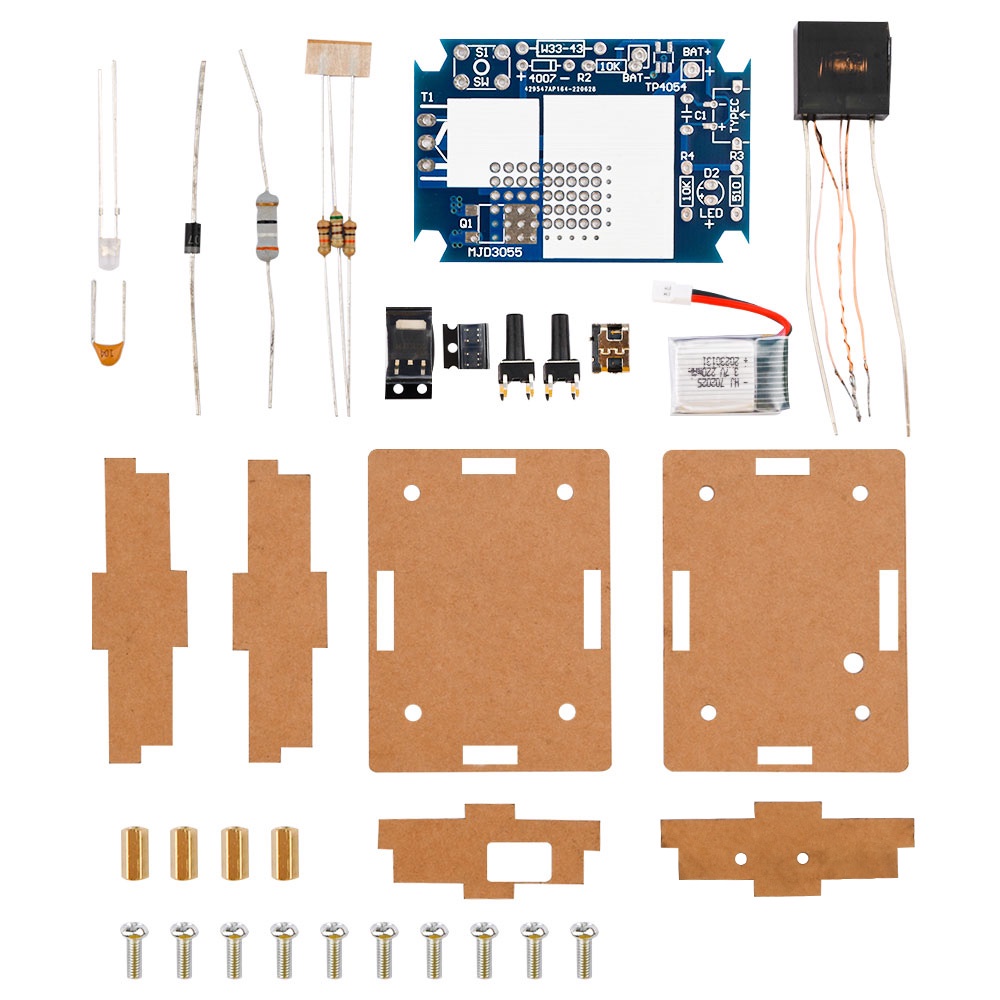

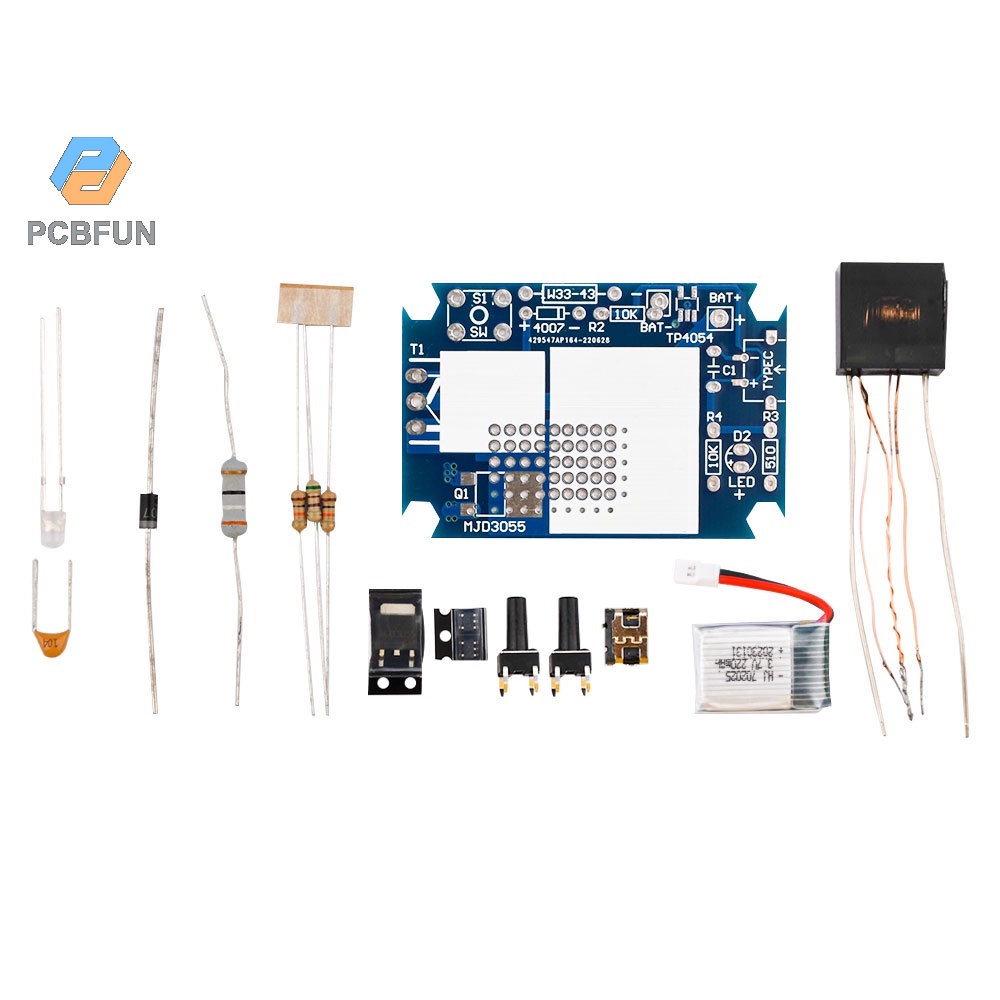

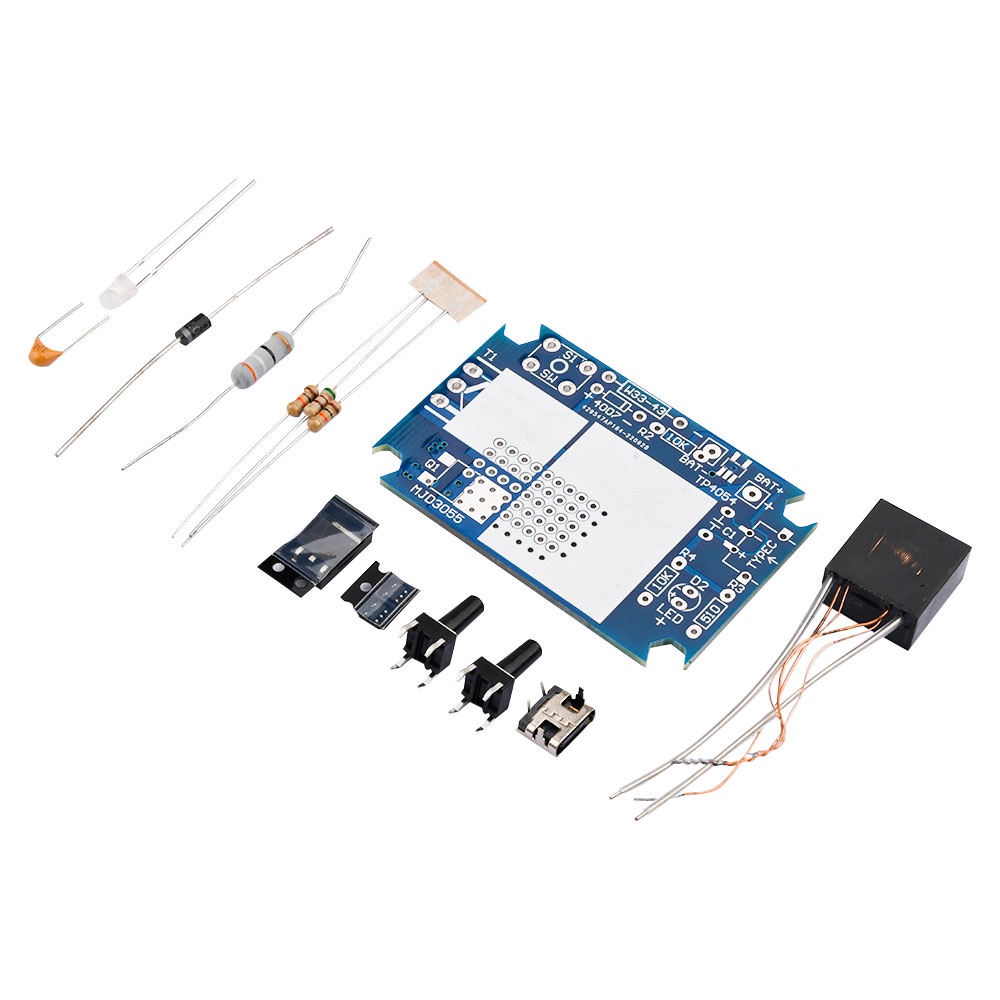

Dòng đánh lửa dài Danh sách lô hàng số lượng lớn DIY '
Bảng mạch PCB * 1
Gói tăng áp cao * 1
6 * 6 * 12 nút * 2
Điện trở 1W 33 Ohms -43 Ohms * 1
Diode 1N4007 * 1
Điện trở 10K 0,25W * 2
Điện trở 51O Ohm 0,25W * 1
Bản vá bóng bán dẫn MJD3055 * 1
Led 3MM màu xanh lam * 1
104 tụ đá đơn * 1
Tp4054 * 2
Cổng sạc TYPE-C * 1
Danh sách vận chuyển vỏ dây đánh lửa dài '
1 bộ nhà ở
10 vít M3 * 8
4 cột đồng thông đôi M3 * 10

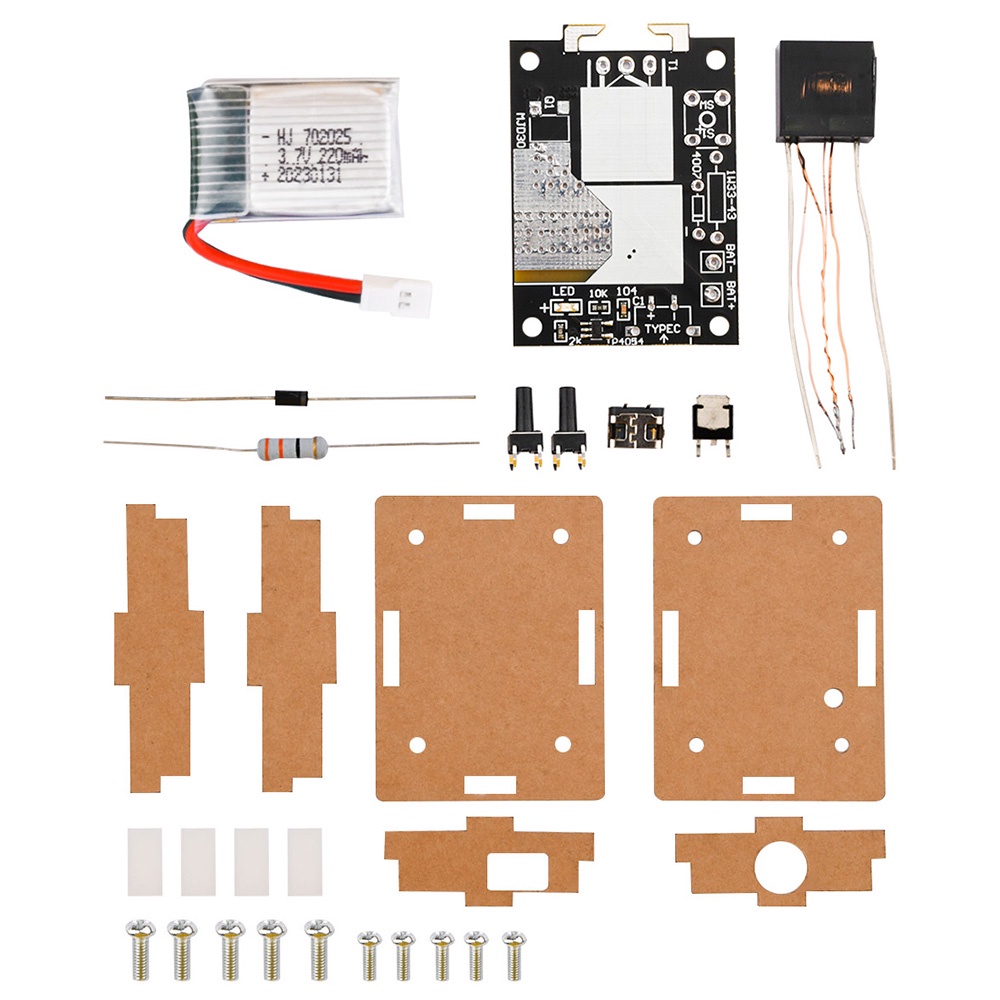

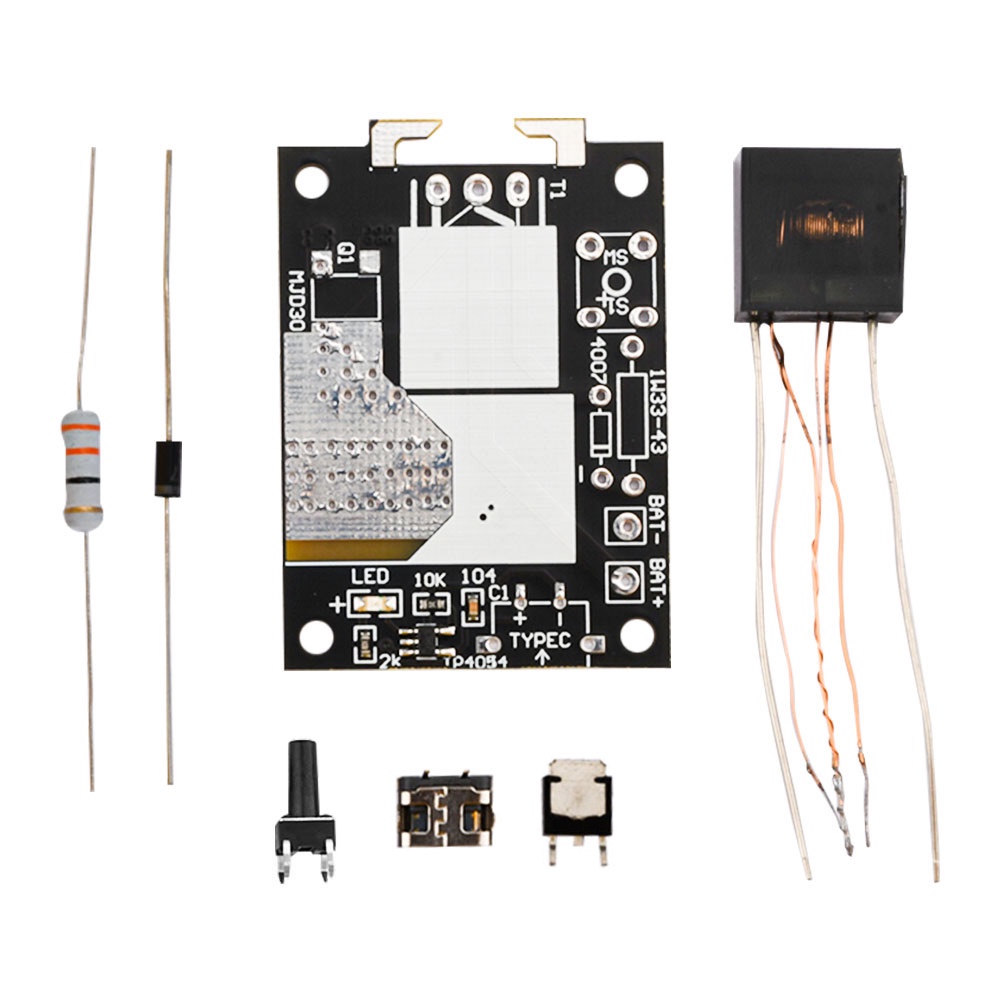

Dòng đánh lửa ngắn Danh sách lô hàng số lượng lớn DIY '
Bảng mạch PCB ( bản vá nhỏ hàn) * 1
Điện trở 1W 33 Ohm * 1
Điốt UF4007 * 1
Bóng bán dẫn MJD3055 * 1
Ytpe * Khối C * 1
6 * 6 * 14 nút * 1
Gói điện áp cao * 1
Danh sách vận chuyển vỏ dây đánh lửa ngắn '
1 bộ vỏ acrylic
2 cột nylon M3 * 10
5 vít M3 * 8
5 vít M3 * 6

Hình ảnh sản phẩm
