Giới thiệu Mô đun đèn LED DIYMORE NE555 & CD4017 tự lắp ráp
Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngàyMô tả sản phẩm:
Set model: LSD-10
Điện áp cung cấp: 3 - 4 .5 V

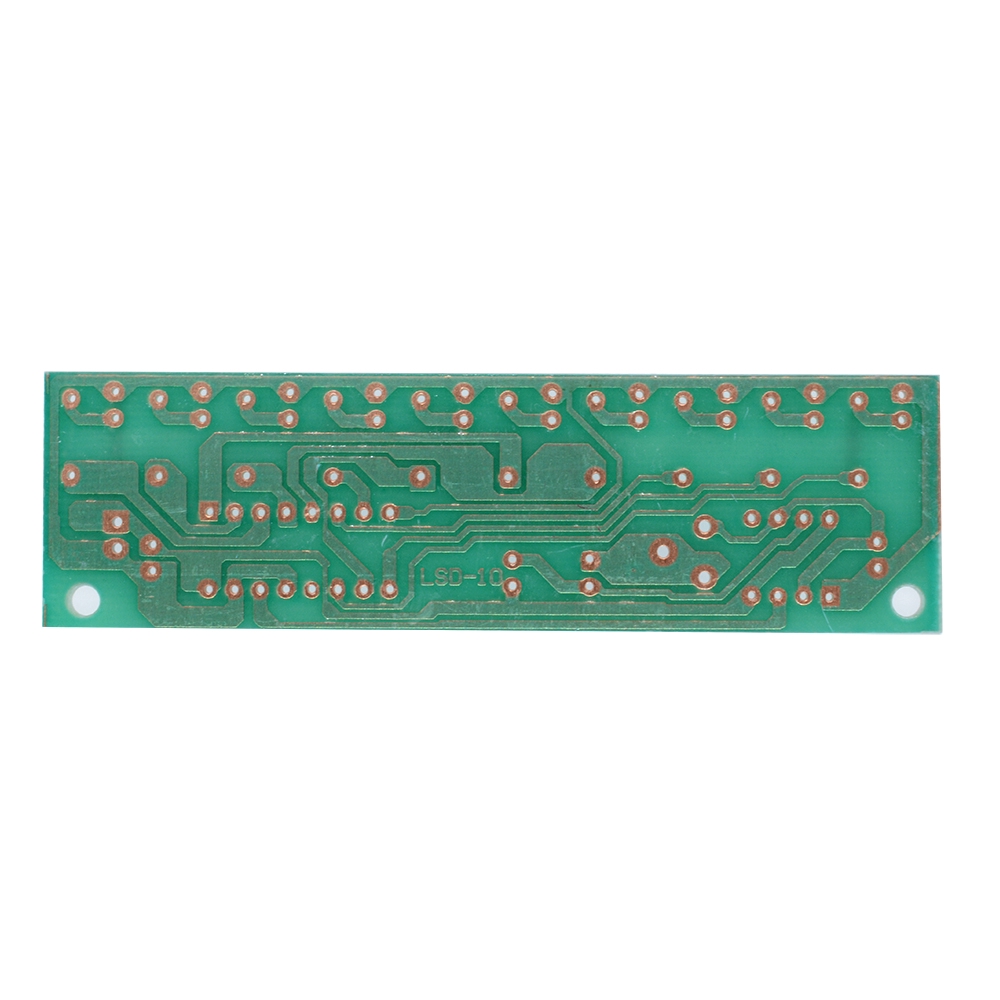

Kích thước PCB: 88 * 25mm
Độ dày PCB: 1,0mm
Mạch:
Bộ chủ yếu do mạch tạo xung nhịp và mạch đếm thập phân cấu thành
Do lõi NE555 tự kích nguồn đa năng thông qua R2, R1, VR1 để sạc tụ C2, khi C2 mới bắt đầu sạc thì chân thứ 2 của U1 ở mức thấp nên đầu ra của chân thứ 3 được R2, R1, VR1 C2 cấp nguồn cao. Sạc đến 2/3 điện áp nguồn, mức đầu ra 3 chân từ cao xuống thấp, bật ống phóng điện bên trong U1, tụ C2 qua VR1, R1, U1 chân thứ 7 phóng điện, nhỏ hơn 1/3 điện áp nguồn. cho đến khi điện áp trên mức C2, U1 của 3 chân từ mức thấp lên mức cao. C1 lại tích điện nên chu kỳ hình thành dao động. Thời gian sạc là: 0,695 (R2 + R1 + VR1) Thời gian xả C2: 0,695 (VR1 + R1) C2, bộ điều chỉnh VR1 có thể được điều khiển tần số đầu ra dao động, tín hiệu dao động đồng hồ U1 liên tục áp dụng cho U2 đến chân 14, đầu ra 10 của U2 đầu cuối 10 được kết nối với đèn LED, khi đầu ra 10 của U2 để tạo ra mức cao trong tín hiệu đồng hồ dưới tác động của chuyển động quay, D1 - D10 sẽ sáng liên tục, do đó tạo thành hiệu ứng ánh sáng.
Điều chỉnh VR1 để điều chỉnh tốc độ dòng chảy của đèn LED.
Gói hàng bao gồm:
1 x Mô đun đèn LED NE555 & CD4017 tự lắp ráp
