Giới thiệu Mô Đun Đèn LED NE555 + CD4017 NE555 + CD4017 Tự Làm Chuyên Dụng
Xin chào người mua thân mến, tất cả các sản phẩm được vận chuyển từ Trung Quốc, chào mừng bạn đến mua. Đơn đặt hàng thường được giao trong vòng ba ngày làm việc kể từ khi đặt hàng và đến nơi trong vòng 8-15 ngày, hãy kiên nhẫn.Trọng lượng '10g
Tên bộ dụng cụ “ Bộ / bộ phận đèn nước NE555 CD4017
Điện áp cung cấp điện — 2,5-14,5V
Kích thước PCB ' 5,4cm '2,1cm
Độ dày PCB- 1,6mm
Nhập 'Phụ tùng tự làm điện tử 'bạn cần tự làm.)

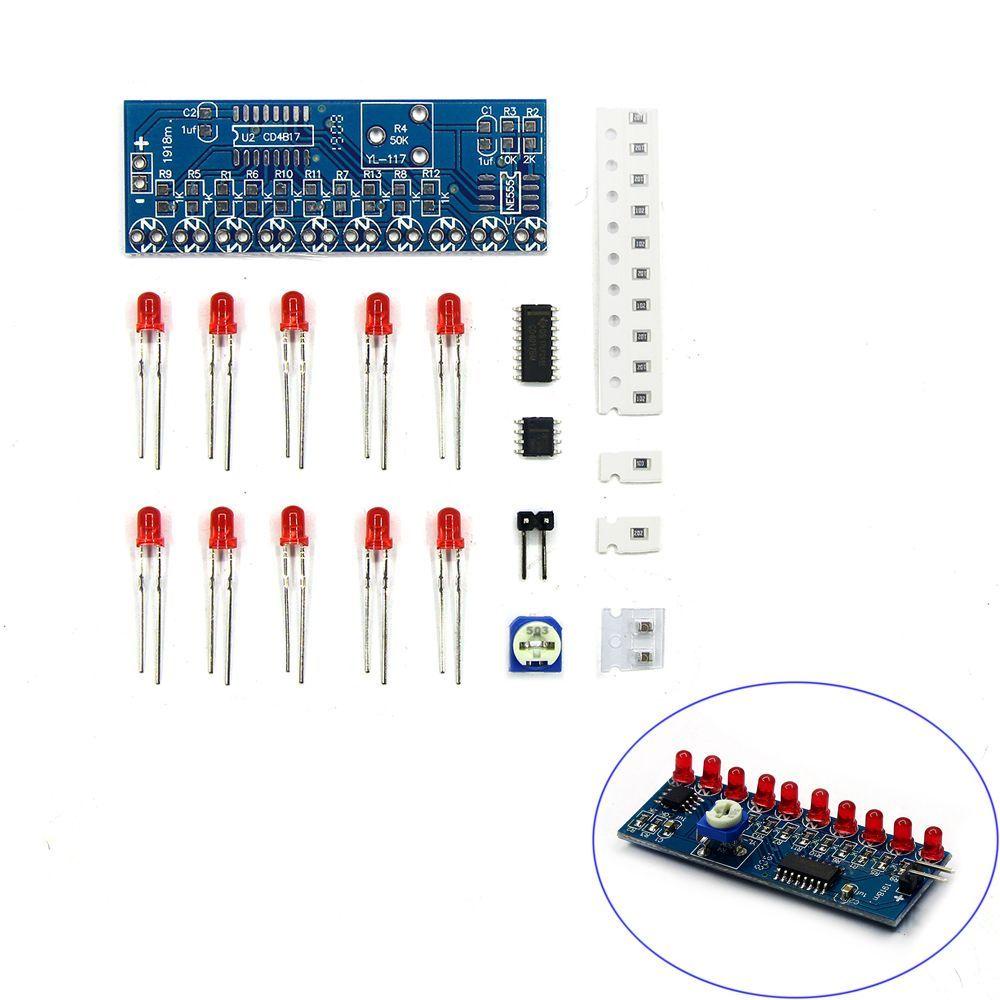

Gói bao gồm '1 bảng mạch PCB 1,1 *2P chân cong,2 '1UF tụ điện,10 '3 mm Điện trở LED đỏ,10 '1K 1,1 '2,2K điện trở 0,1 '50K chiết áp trắng xanh 1,1 'NE555,1 'CD4017
Mô tả '
Bộ này chủ yếu bao gồm mạch tạo đồng hồ và mạch đếm thập phân . Ne555 là bộ đa rung tự kích thích cốt lõi . Nguồn điện sạc tụ điện C1 qua R2 , R3 và R4 . Khi C1 bắt đầu sạc , NE555 2 chân cũng Ở mức thấp , chân đầu ra 3 cao . Khi nguồn điện được sạc đến C2 đến điện áp cấp nguồn 2 '3 thông qua R2, R3, và R4 , mức 3 chân đầu ra thay đổi từ cao xuống thấp. Hướng dẫn ống phóng điện bên trong NE555 Vượt qua tụ điện C1 được xả qua chân 7 của R4, R3, NE555, cho đến khi điện áp trên C1 thấp hơn 1-3 điện áp cung cấp điện, mức 3 chân Của NE555 thay đổi từ mức thấp sang mức cao . C1 được sạc lại . Chu kỳ này tạo thành một dao động . Thời gian sạc là “ 0,695 (R2-R3-R4)C1, thời gian xả là “ 0,695 (R4-R3)C1 , R4 có thể được điều chỉnh để kiểm soát tần số đầu ra của bộ dao động, và tín hiệu dao động đồng hồ của NE555 Liên tục được thêm vào chân thứ 14 của CD4017. Mười đèn LED được kết nối với 10 đầu ra của CD4017. Khi 10 đầu ra của CD4017 luân phiên tạo ra mức cao dưới tác động của tín hiệu đồng hồ , D1 - D10 được chiếu sáng tuần tự để tạo thành hiệu ứng ánh sáng nước .
Điều chỉnh R4 để điều chỉnh tốc độ dòng chảy của đèn LED .
Đèn nước Bộ phận tự làm Bộ dụng cụ điện tử thông minh NE555 'CD4017 Mô-đun LED ánh sáng Bộ dụng cụ tự làm Đèn điện tử Bộ dòng chảy Đèn báo nước Đèn báo dòng chảy Bộ phận tự làm NE555 + CD4017 Đèn LED Mô-đun Điện tử thông minh
Thời gian trực tuyến của dịch vụ khách hàng của cửa hàng thường là từ 9:00 sáng đến 6:00 chiều theo giờ Bắc Kinh, Trung Quốc và ngày trực tuyến thường là thứ Hai đến thứ Sáu vào các ngày làm việc

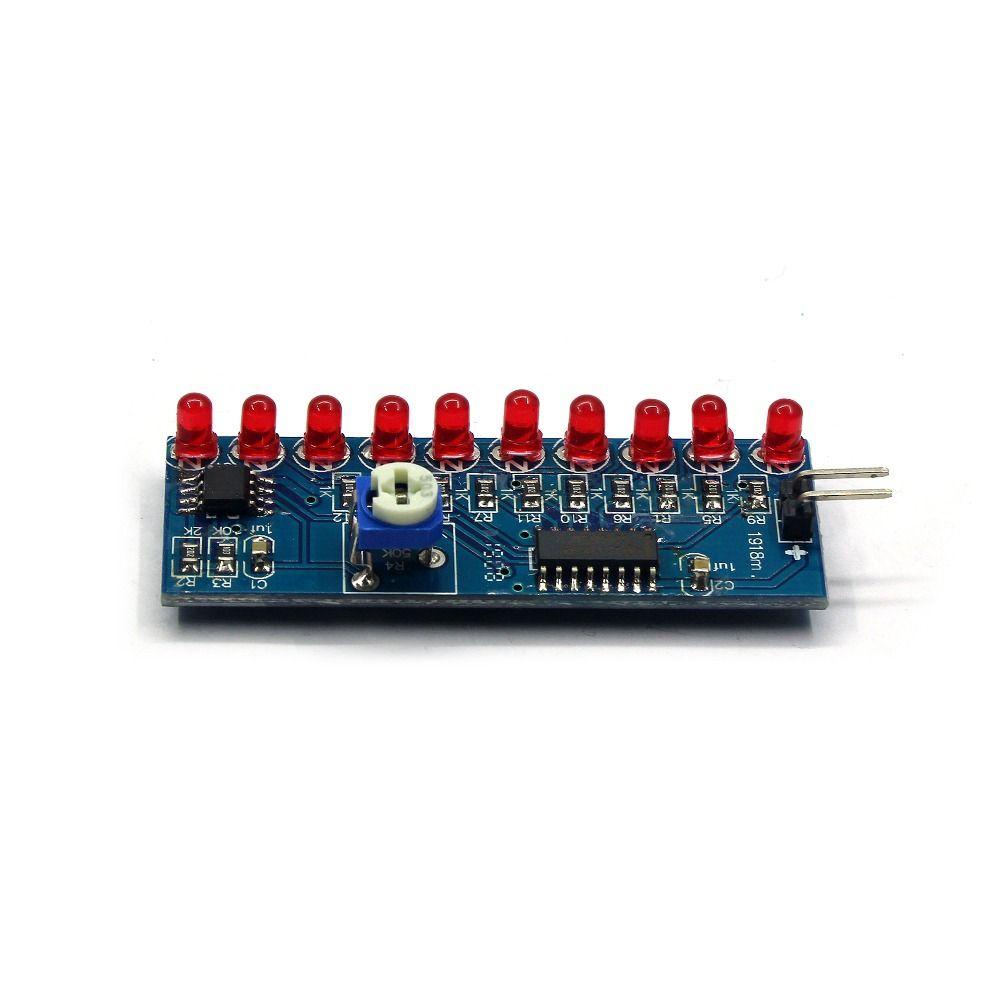

Hình ảnh sản phẩm
