Giới thiệu Bộ mô đun đèn led tự làm Ne555 và Cd4017

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Bộ mô đun đèn led tự làm =NE555 + CD4017


Mô tả sản phẩm:


Kích thước bộ. 53mm * 19mm
Điện áp cung cấp: 2,5 - 14,5 V
Gói này chủ yếu là mạch đếm thập phân và mạch do đồng hồ tạo ra, từ lõi của bộ điều khiển đa năng NE555 tự kích qua R2, R3, R4 sạc tụ C1, C1 khởi động khi sạc, NE555 2 chân vẫn ở mức thấp, vì vậy chân 3 ra mức cao khi cấp nguồn qua R2, R3, R4 để sạc C1 đến 2/3 điện áp nguồn, chân ra 3 cấp từ cao xuống thấp, NE555 dẫn phóng điện bên trong, tụ C1 thông qua R4, R3, NE555 7 chân xả cho đến khi điện áp trên C1 nhỏ hơn 1/3 điện áp cung cấp, NE555 và mức 3 feet từ thấp đến cao. C1 và tích điện lại chu kỳ này tạo thành dao động.
Thời gian sạc: 0,695 (R2 + R3 + R4) C1, thời gian xả: 0,695 (R4 + R3) C1, R4 có thể được điều chỉnh để điều khiển tần số đầu ra của bộ dao động, tín hiệu đồng hồ dao động được áp dụng liên tục NE555 CD4017 14 feet, đầu ra 10 được kết nối với đèn LED CD4017 10, khi đầu ra 10 quay tín hiệu đồng hồ tạo ra CD4017 được áp dụng ở mức cao, D1 - D10 sẽ sáng liên tục để tạo hiệu ứng ánh sáng nước.
Bạn có thể điều chỉnh đèn LED R4 điều chỉnh tốc độ dòng điện.

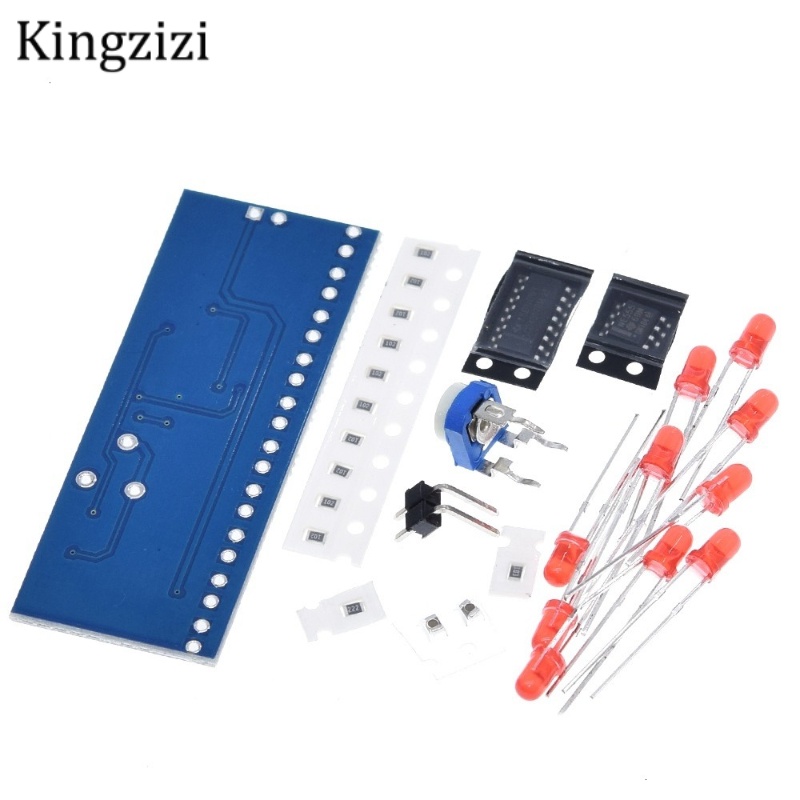

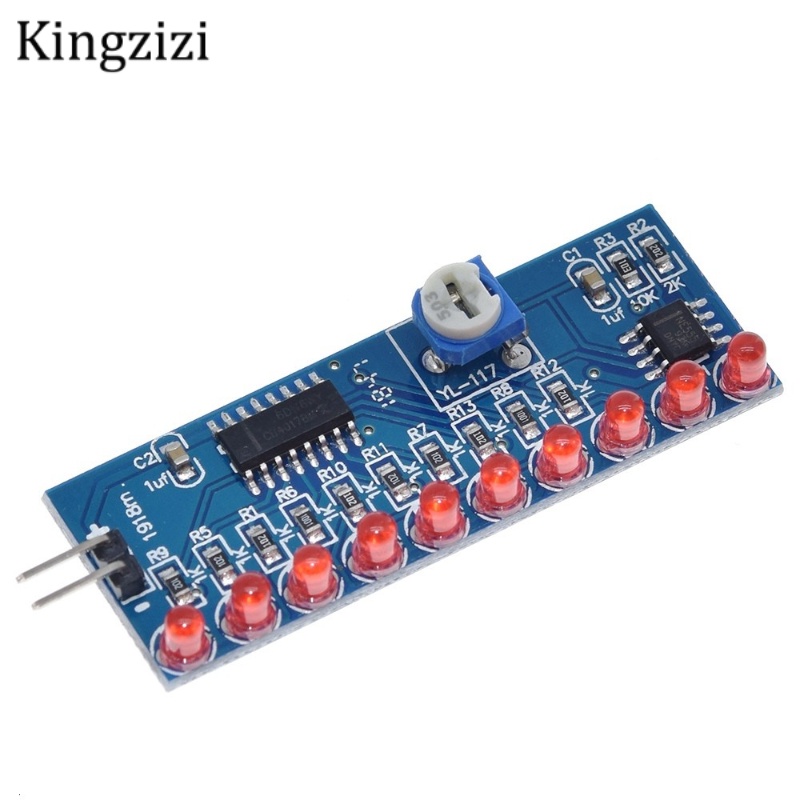

Hình ảnh sản phẩm

Bộ mô đun đèn led tự làm Ne555 và Cd4017
Bộ mô đun đèn led tự làm Ne555 và Cd4017
Bộ mô đun đèn led tự làm Ne555 và Cd4017
Bộ mô đun đèn led tự làm Ne555 và Cd4017
Bộ mô đun đèn led tự làm Ne555 và Cd4017
Bộ mô đun đèn led tự làm Ne555 và Cd4017
Bộ mô đun đèn led tự làm Ne555 và Cd4017
Bộ mô đun đèn led tự làm Ne555 và Cd4017
Bộ mô đun đèn led tự làm Ne555 và Cd4017
Bộ mô đun đèn led tự làm Ne555 và Cd4017
