Mô-đun Điều Khiển Bảo Vệ Pin Năng Lượng Mặt Trời 12V 24V 36V 48V

Giới thiệu Mô-đun Điều Khiển Bảo Vệ Pin Năng Lượng Mặt Trời 12V 24V 36V 48V

Loại ' Bộ điều chỉnh điện áp
Điện áp điều khiển '6-60V
Kiểm soát hiện tại ' '30A
Kích thước hiển thị như hình ảnh
Danh sách đóng gói '1 Bộ điều chỉnh điện áp Pc
Mô tả chức năng '
1. Chức năng điều khiển sạc tự động
Bằng cách đặt volt-HI 'up volt-LI 'dn 'Khi điện áp pin dưới volt-LI'dn , rơ le dẫn , bộ sạc bắt đầu sạc pin - khi điện áp pin lên đến volt-HI-up , rơ le được ngắt kết nối và Phí tự động hoàn tất sau khi "

2. Chức năng kiểm soát thời gian sạc '
Cách bật chức năng điều khiển thời gian '
Sau khi nhập bộ tham số , đặt op tham số là không , sau đó bật chức năng điều khiển thời gian. tham số mặc định op là ' - - - h , mặc định không bật chức năng điều khiển thời gian '
Sau khi mở Chức năng điều khiển thời gian (OP là không) , khi điện áp pin là volt-LIdn thấp hơn , bộ sạc bắt đầu sạc pin. hệ thống bắt đầu đồng hồ " Trong thời gian , điện áp pin Volt-hiup, ngắt kết nối rơ le - Nếu hết thời gian OP , điện áp pin vẫn là volt-LIdn thấp hơn. rơ le giữ dẫn điện. tự động đóng chức năng kiểm soát thời gian sạc và nhấp nháy HỌC để nhắc nhở Người dùng. cài đặt thông số thời gian là không hợp lý " Nhấn phím bất kỳ để ngừng nhấp nháy "

Lưu ý “ Định dạng thời gian ” 00 '59 (00 cho giờ 59 trong phút) Thời gian tối đa là 99 '59 , là 100 giờ .

3. Tải lên dữ liệu nối tiếp và chức năng cài đặt tham số '
Hệ thống hỗ trợ tải lên dữ liệu UART và cài đặt tham số
Cài đặt tham số "
Nhấn và giữ phím SET để vào giao diện cài đặt '
Chuyển các thông số bạn muốn đặt bằng cách nhấn nhanh SET '
Sau khi lựa chọn các thông số , có thể được thiết lập bằng phím LÊN để hỗ trợ nhấn ngắn. nhấn và giữ ( tăng hoặc giảm nhanh) ' Để đặt các thông số khác , lặp lại bước b, c) '
Sau khi tất cả các thông số được thiết lập , nhấn và giữ phím đặt để thoát và lưu '
Mô tả chức năng chính '
Trong giao diện Run ( giao diện chính) '
Nhấn nhanh nút set để hiển thị tập hợp các thông số hiện tại " Nhấn nhanh nút UP , chuyển đổi phần trăm sạc hiển thị và thời gian sạc "
Nhấn nhanh nút XUỐNG , chọn Bật-tắt rơ le bật bật bật , nếu rơ le có thể được đóng lại , sẽ hiển thị 'tắt ' như một lời nhắc nhở '
Nhấn và giữ nút UP. chuyển đổi trạng thái nguồn điện thấp
Bật Không hoạt động trong 10 phút tắt đèn nền
Off ' Đèn nền luôn sáng
Nhấn và giữ nút SET để nhập cài đặt tham số.
Tính toán phần trăm điện áp
Phần trăm điện áp = điện áp pin 'volt-HI volt-LI)

Các tính năng bổ sung
A) Chức năng ghi thời gian sạc - không mở điều khiển thời gian sạc. sản phẩm sẽ ghi lại toàn thời gian , khi giao diện hiển thị thời gian vào cửa. nhấp nháy hiển thị thời gian sạc , sau đó thoát giao diện hiển thị thời gian hoặc lần sạc tiếp theo Mở (relay dẫn điện) khi trống rỗng "
B) Tự động phát hiện thông số - Khi các thông số được đặt, thoát ra , nếu volt-LI dn volt-HI UP , hệ thống sẽ nhấp nháy hiển thị "ERR " như một lời nhắc nhở "
C) Phát hiện truy cập pin - Sản phẩm này được gắn với pin , nếu không được kết nối với pin , hệ thống sẽ được hiển thị trong đường xuống "NbE " như một lời nhắc nhở
Bộ sạc Thời gian chuyển đổi

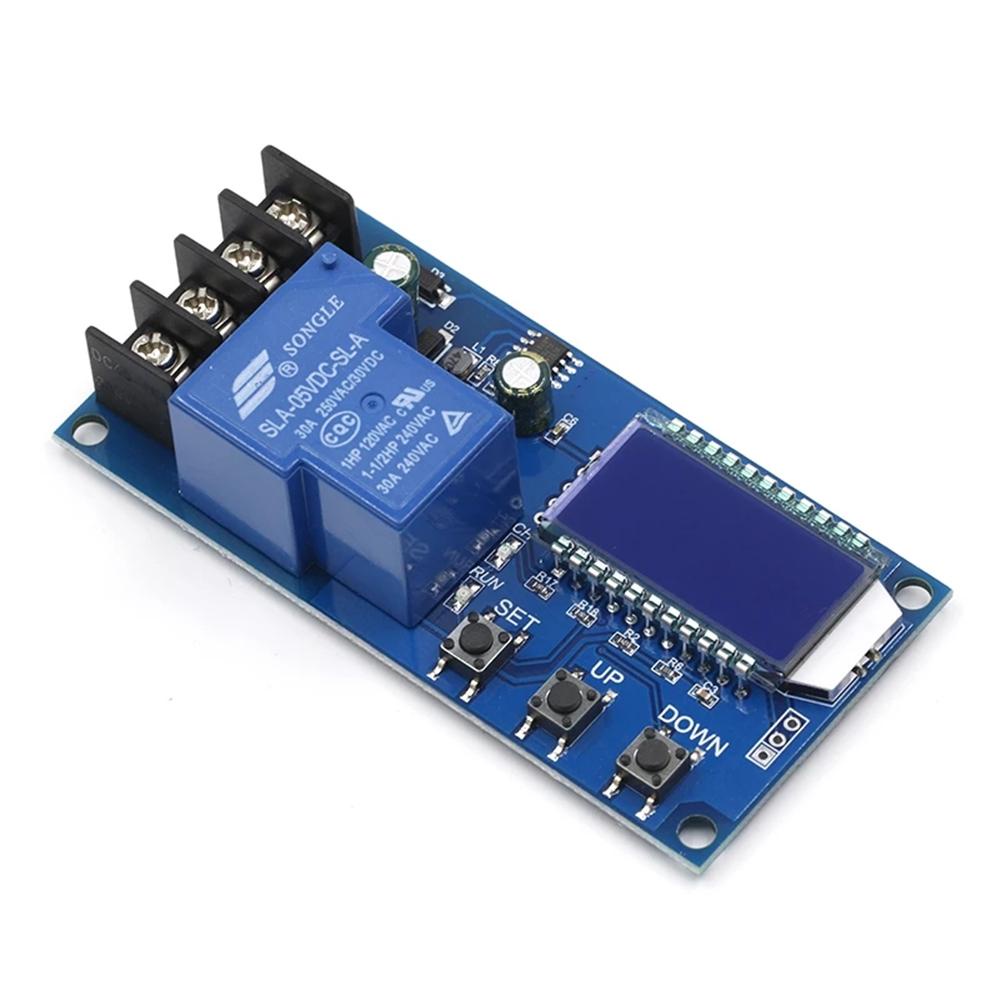

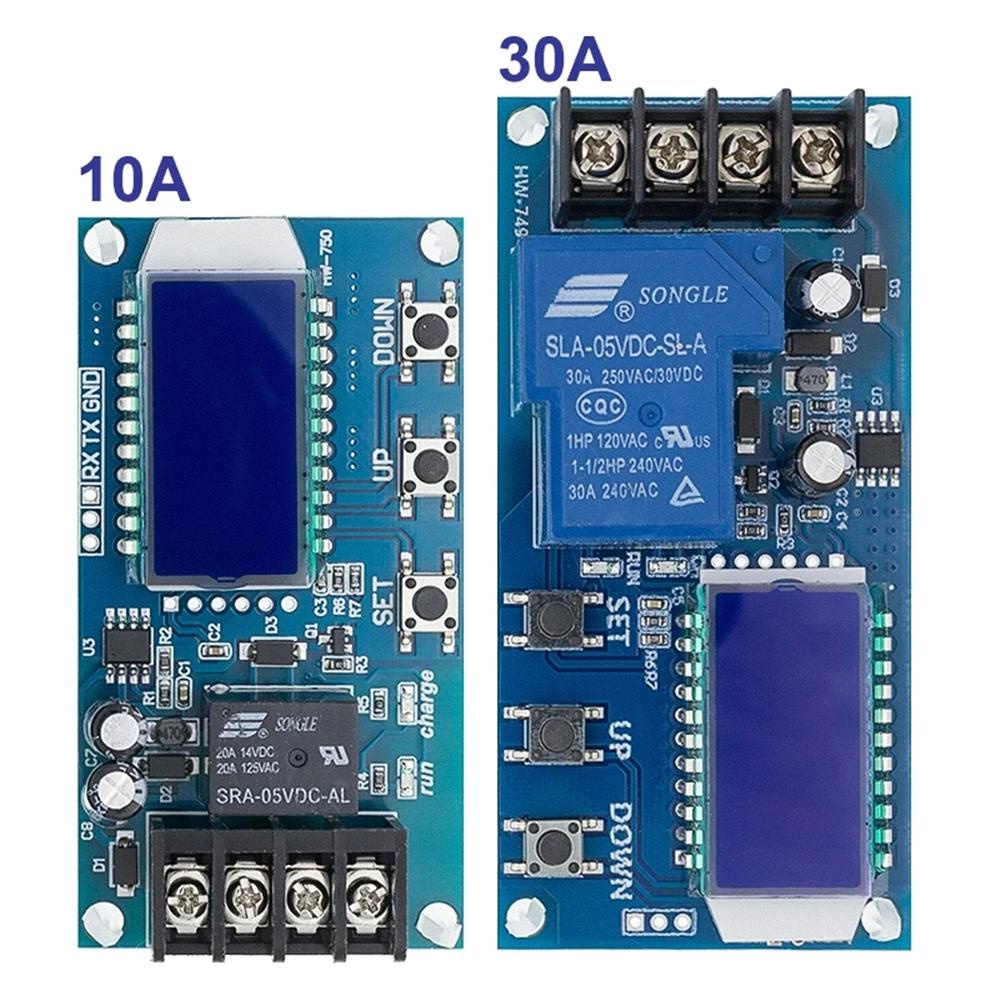

Hình ảnh sản phẩm
