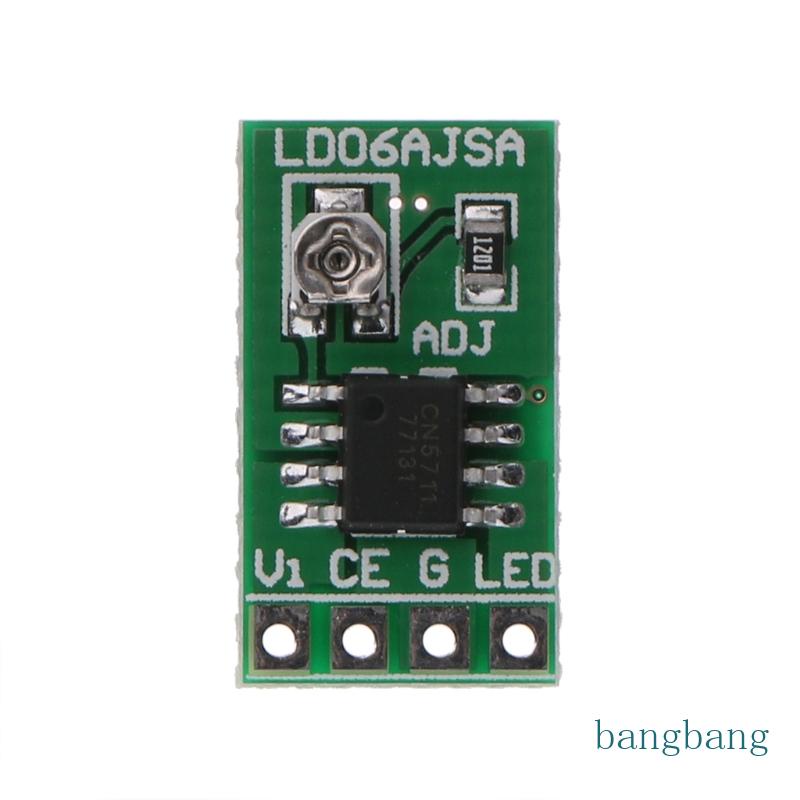

Mô Đun Điều Khiển Đèn LED DC 2 8-6V 30-1500MA 1 5A

Giới thiệu Mô Đun Điều Khiển Đèn LED DC 2 8-6V 30-1500MA 1 5A

Cho DC 2.8-6V 30-1500MA 1.5A Trình điều khiển LED PWM Mô-đun bảng điều khiển có thể điều chỉnh Nhược điểm
Mô tả '
Ld06ajsa / B là mạch tích hợp điều chỉnh dòng điện hoạt động từ điện áp đầu vào 2,8 V đến 6 V. dòng điện đầu ra không đổi có thể được đặt thành 1,5A với điện trở bên ngoài. LD06AJSA / B bao gồm Điện áp tham chiếu chính xác cao. bộ khuếch đại. gương hiện tại , v.v . Bóng bán dẫn công suất trên chip và cảm giác khối hiện tại làm giảm đáng kể số lượng các thành phần bên ngoài , điều này làm cho LD06AJSA / B lý tưởng cho trình điều khiển LED .
Khi chân CE cao , điện áp đầu vào lớn hơn 2,8 V. và cao hơn đèn LED điện áp trực tiếp cộng với điện áp giảm yêu cầu. LD06AJSA / B thường hoạt động để cung cấp dòng điện không đổi từ PULLOBEE. Ld06ajsa / B áp dụng điều chỉnh nhiệt độ thay vì nhiệt độ cho chức năng bảo vệ , điều chỉnh nhiệt độ có thể khiến LEVOU được bật liên tục trong trường hợp nhiệt độ môi trường cao hoặc điện áp cao rơi . Khi điểm nối nhiệt độ LD06AJSA / B đạt khoảng 135 ° C. cài đặt nhiệt độ bên trong của khối làm giảm dòng điện để nhiệt độ của điểm nối LED không tăng thêm. tính năng này cho phép người dùng sử dụng tối đa khả năng xử lý điện năng của chip, Không lo chip quá nóng và làm hỏng chip hoặc các thành phần bên ngoài .
Ld06ajsa / B cũng có chức năng cho phép chip , điều này có thể toàn bộ chip hạn chế mức tiêu thụ dòng tắt trong vòng 1uA .
Ld06ajsa / B cũng sử dụng quá tải hiện tại cho khối bảo vệ . Khi đèn LED 1.9A hiện tại tiếp cận (Typical) , trên khối hiện tại để bảo vệ bắt đầu chức năng để ngăn đèn LED hiện tại tăng lên.
Ứng dụng 1 ' Đi dây theo hình sau , sử dụng tuốc nơ vít phù hợp cẩn thận và từ từ xoay điện trở có thể điều chỉnh .
Ứng dụng 2 - Điều chỉnh điện trở có thể điều chỉnh đến 0 ohms ( hoặc tối đa hóa dòng điện theo Đơn đặt hàng 1) và sau đó sử dụng đầu ra dòng điện đầu ra MCU của tín hiệu PWM để điều khiển đèn LED
Tần số của tín hiệu PWM phải nhỏ hơn 2 KHz

Thông số kỹ thuật '
Điện áp hoạt động 'cho DC 2.8-6 V ( Hoàn hảo cho trình điều khiển LED 3 V 3.3 V 3.7 V 4.5 V 5 V 6 V)
Dòng điện đầu ra ' 30-1500MA
Công suất đầu ra tối đa - 9 W
Có thể điều khiển 1-16 chiếc đèn LED 2,8-6 V ( dòng điện tối đa không vượt quá 1,5A)
Quy định hiện tại - 1 thông qua điện trở có thể điều chỉnh - 2 thông qua điều khiển tín hiệu PWM
Chip kiểm soát nhiệt độ
Lấy nhiều hơn Bảo vệ hiện tại
Phạm vi nhiệt độ hoạt động
Kích thước ' 1.8x1cm '0.71x0.39 '
Số lượng × 1 Pc

Ghi chú '
Xin vui lòng cho phép lỗi 1-3mm do đo lường thủ công. xin hãy chắc chắn rằng bạn không bận tâm trước khi bạn đặt giá thầu
Do sự khác biệt giữa các màn hình khác nhau , hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng . Cảm ơn bạn

Không có gói bán lẻ
Gói bao gồm '
1 x Trình điều khiển LED
