Mô Đun Điều Khiển Động Cơ Bước L9110 L9110S / HG7881 HG7881CP 2 Kênh DC

Dụng cụ và thiết bị tiện ích > Dụng cụ điện và thiết bị lớn > Thiết bị khác > Mô Đun Điều Khiển Động Cơ Bước L9110 L9110S / HG7881 HG7881CP 2 Kênh DC

Còn hàng

Kiểm tra giá...

ĐẾN NƠI BÁN

So sánh giá ×

Shop:Electronic_Components.vnXem thêm các sản phẩm Nhà cửa & Đời sống bởi Electronic_Components.vn

Giao hàng toàn quốc
Được kiểm tra hàng
Thanh toán khi nhận hàng
Chất lượng, Uy tín
7 ngày đổi trả dễ dàng
Hỗ trợ xuất hóa đơn đỏ

Giới thiệu sản phẩm Thông tin chi tiết

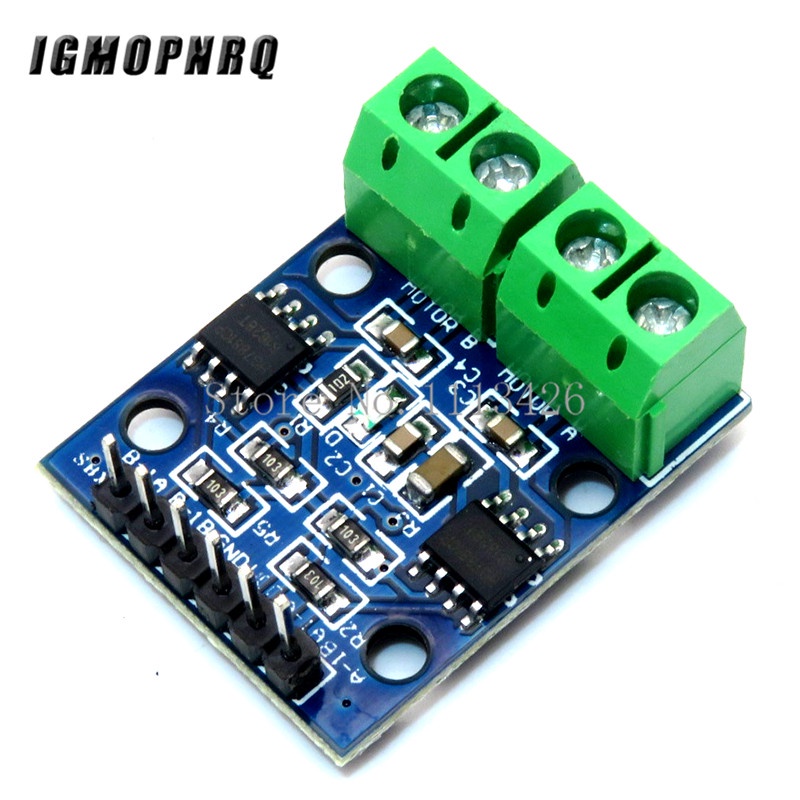

Giới thiệu Mô Đun Điều Khiển Động Cơ Bước L9110 L9110S / HG7881 HG7881CP 2 Kênh DC

Mô tả '
1 Trình điều khiển động cơ lưỡi L9110S / HG8781CP
Điện áp cung cấp 2 mô-đun: 2,5 - 12V
3 Phạm vi động cơ có thể áp dụng: Giữa điện áp làm việc của động cơ 2,5 v - 12V, dòng điện làm việc tối đa 0,8 A, điện áp ô tô thông minh hiện tại và dòng điện thị trường nằm trong phạm vi này
4 Dẫn động hai động cơ Dc, hoặc động cơ bước 4 dây 2 pha.
5 Kích thước bảng PCB: 2,8 cm * 2,1 cm Kích thước siêu nhỏ, thích hợp để lắp ráp
6 tính năng Lỗ lắp cố định, Đường kính: 3mm
Giao diện mô-đun:
Mô tả kim cong đen 6p:
1 VCC Điện áp bên ngoài 2,5 V - 12V
2 GND bên ngoài GND
3 Cổng IO vi điều khiển bên ngoài AIA
4 cổng IO vi điều khiển bên ngoài AIB
5 Cổng IO vi điều khiển bên ngoài BIA
6 Cổng IO vi điều khiển bên ngoài BIB
Thiết bị đầu cuối màu xanh lá cây 4p:
1 OA1 OB1 Liên hệ DC 2 chân, không hướng
2 OA2 OB2 Tiếp điểm DC 2 chân, không hướng
Sử dụng '
Trên Chỉ báo nguồn mô-đun VCC, GND
Đầu vào Aia Cao, Đầu vào AIB Thấp, [OA1 OB1] Động cơ To;
Đầu vào Aia Thấp, Đầu vào AIB Cao, [OA1 OB1] Đảo ngược động cơ;
Bia Input High, BIB Input Low,] [OA2 OB2 Motor To;
Bia Input Low, BIB Input High,] [OA2 OB2 Motor Reverse;
