Mô Đun Điều Khiển Động Cơ Bước A4988 DRV8825 Kèm Tản Nhiệt Ramps 1.4 / 1.5 / 1.6 MKS Cho Máy In 3D

Giới thiệu Mô Đun Điều Khiển Động Cơ Bước A4988 DRV8825 Kèm Tản Nhiệt Ramps 1.4 / 1.5 / 1.6 MKS Cho Máy In 3D

A4988 DRV8825 Mô-đun điều khiển động cơ bước với Ramps tái tạo tản nhiệt 1.4 '1.5 '1.6 Bảng điều khiển MKS cho máy in 3D

Lưu ý “ A4988 xanh giống màu đỏ , 1A

Drv8825 Giới thiệu tóm tắt
Bo mạch vận chuyển trình điều khiển động cơ bước DRV8825 TI DRV8825 truyền động động động cơ bước lưỡng cực vi mô là một bước đột phá . Mô-đun có sơ đồ chân và giao diện với nhà cung cấp trình điều khiển động cơ bước A4988 của chúng tôi gần giống nhau , vì vậy nó có thể được sử dụng như một hiệu suất tốt hơn của việc thay thế bảng menu kéo xuống trong nhiều ứng dụng . Drv8825 có giới hạn dòng điện có thể điều chỉnh , bảo vệ quá dòng và quá nhiệt. sáu độ phân giải vi mô ( xuống 1 '32-step). Nó sử dụng 8,2 - 45 V , có thể cung cấp lên đến khoảng 1,5 mỗi pha không có tản nhiệt hoặc luồng không khí cưỡng bức ( được xếp hạng lên đến 2,2 mỗi thể tích đủ làm mát bổ sung .)


Tính NĂNG CỦA SẢN PHẨM
Giao diện điều khiển hướng và bước đơn giản
2 sáu bước độ phân giải khác nhau - bước đầy đủ , nửa bước , 1 '4-step1 '8-step1 '16-step 1-32-step
3.Có thể giao tiếp trực tiếp với hệ thống 3,3 V và 5 V
4 Tắt nhiệt quá nhiệt , tắt quá dòng , khóa điện áp thấp
5 bảo vệ tải ngắn mạch ngắn mạch nối đất
Pcb đồng 6,4 lớp 2 oz , để cải thiện khả năng tản nhiệt
7 mặt đất hàn tiếp xúc bên dưới đáy của IC trình điều khiển trên bảng mạch in
8 mô-đun kích thước , pin và giao diện phù hợp với người vận hành trình điều khiển động cơ bước A4988 theo nhiều cách
9 điều khiển dòng điện có thể điều chỉnh cho phép bạn đặt một chiết áp , cho phép bạn sử dụng điện áp định mức của động cơ bước trở lên , để đạt được tốc độ bước dòng điện đầu ra tối đa cao hơn
10 Điều khiển cắt thông minh tự động chọn chế độ phân rã hiện tại chính xác ( phân rã nhanh hoặc phân rã chậm)
11 Điện áp cung cấp tối đa 45 V
12 bộ điều chỉnh điện áp tích hợp ( nhu cầu sử dụng bất kỳ điện áp cung cấp logic bên ngoài nào)


Tính năng A4988 '
Sản phẩm này là bảng vận chuyển hoặc bảng đột phá cho Trình điều khiển Microstepping A4988 DMOS của Allegro với Trình dịch và Bảo vệ quá dòng - đây là một số tính năng chính của trình điều khiển '
+ Giao diện điều khiển bước và hướng đơn giản
+ 5 độ phân giải bước khác nhau - đầy đủ bước , 1 '2 bước , 1 '4 bước , 1 '8 bước và 1 '16 bước
+ Điều khiển cắt thông minh tự động chọn chế độ phân rã hiện tại chính xác ( phân rã nhanh hoặc phân rã chậm)
+ Ngắt nhiệt quá nhiệt , khóa điện áp dưới và bảo vệ dòng chéo
Bảo vệ ngắn nối đất và ngắn tải
+ Điều khiển dòng điện có thể điều chỉnh cho phép bạn đặt đầu ra dòng điện tối đa bằng chiết áp , cho phép bạn sử dụng điện áp trên điện áp định mức của động cơ bước để đạt được tốc độ bước cao hơn


Sử dụng trình điều khiển '
Kết nối POWER - Trình điều khiển yêu cầu điện áp cung cấp logic ( 3 - 5,5 V) được kết nối qua các chân VDD và GND và điện áp cung cấp động cơ ( 8 - 35 V) được kết nối qua VMOT và GND. Nó có thể cung cấp lên đến ứng dụng . 1 a mỗi pha không có tản nhiệt hoặc luồng không khí cưỡng bức .

Các kết nối ĐỘNG CƠ - Động cơ bước 4,1 6, và 8 dâ

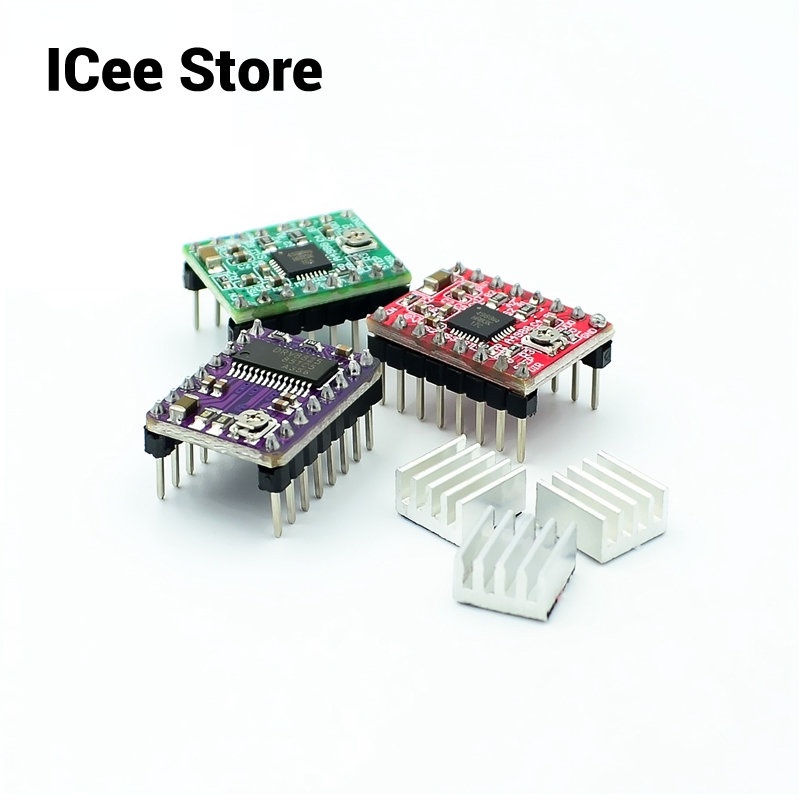

Hình ảnh sản phẩm
