Mô Đun Điều Khiển Động Cơ Công Suất Cao 12V24V36V48V Pwm 20A n

Giới thiệu Mô Đun Điều Khiển Động Cơ Công Suất Cao 12V24V36V48V Pwm 20A n

Chỉ số kỹ thuật
Điện áp đầu vào: DC10-60V
Điện áp đầu ra: Tuyến tính khi tải
Giới hạn đầu ra hiện tại: 20A (sử dụng 10A trong thời gian dài, trong vòng 450W, chú ý giữ cho mô-đun không bị cản trở và điều kiện tản nhiệt)
Công suất giới hạn: 1200W
Loại điều chỉnh tốc độ: điều chỉnh dòng chảy
Chế độ điều chỉnh tốc độ: chiết áp (xe tuyến tính)
Phạm vi tỷ lệ nhiệm vụ điều chỉnh tốc độ: 0 ——
Tần số điều khiển: 25KHZ
Loại dây: Khối đầu cuối rào cản
Chiều dài núm: 20CM
Kích thước mô-đun: chiều dài * chiều rộng * chiều cao 77MM * 45MM * 28MM
Kích thước lắp đặt bo mạch chủ: chiều dài * chiều rộng 73MM * 40MM
Potentiometer theo độ mở cài đặt: 7MM
Sơ đồ dây
Đảm bảo rằng các kết nối âm và dương là chính xác trước khi bật nguồn, và hệ thống dây điện không được chạm vào tản nhiệt, có thể làm cháy bảng mạch. Lưu ý rằng đây không phải là mô-đun nguồn, nó phải được kết nối với động cơ để điều chỉnh tốc độ và đầu ra của đồng hồ vạn năng sẽ không thay đổi nếu động cơ không được kết nối.
Đầu vào là DC trong vòng 9-60V
Nguồn cung cấp: POWER + POWRE-
Động cơ: ĐỘNG CƠ + ĐỘNG CƠ-
Gói hàng bao gồm: 1 chiếc
Xin lưu ý:
1. Thống đốc này được sử dụng cho động cơ chải DC.
2. Nó không phù hợp để điều chỉnh tốc độ động cơ DC không chổi than; nó không thể được sử dụng như một bộ điều chỉnh điện áp hoặc bộ ổn định điện áp!

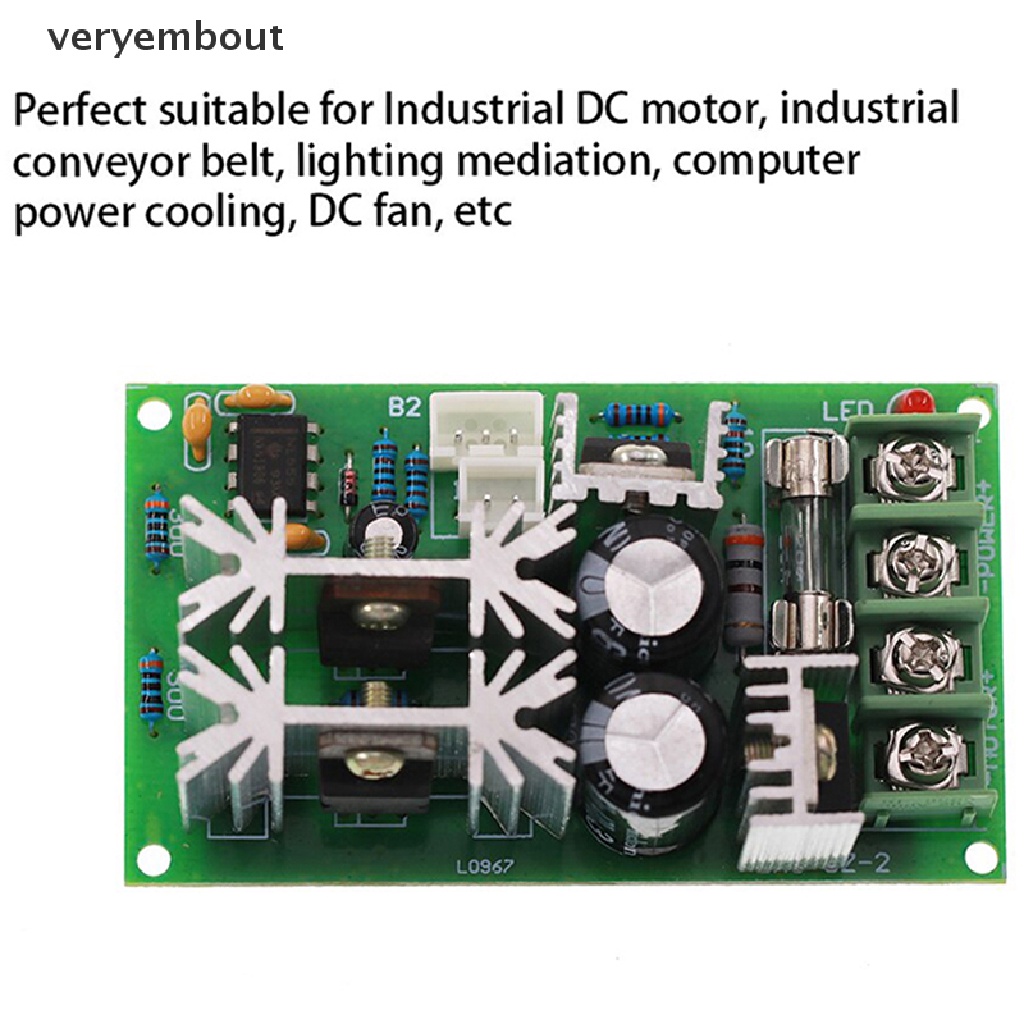

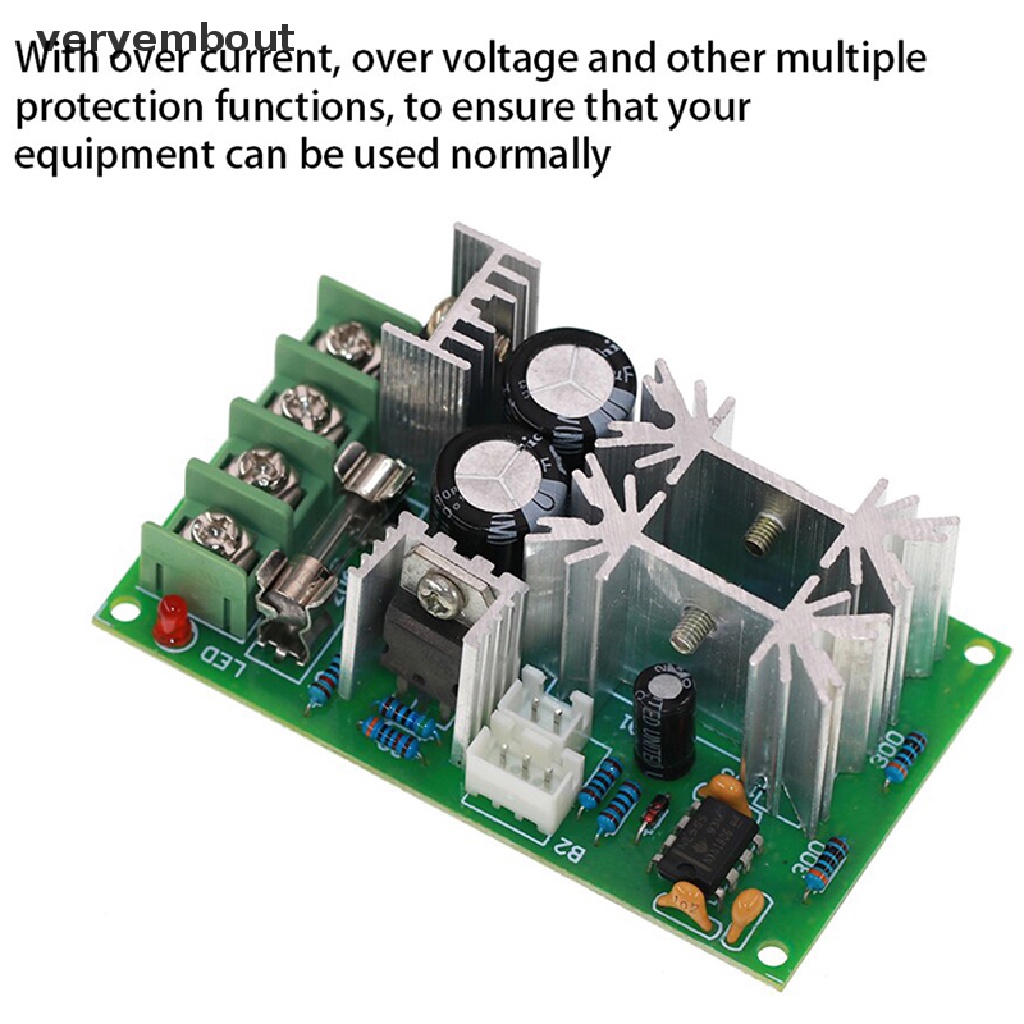

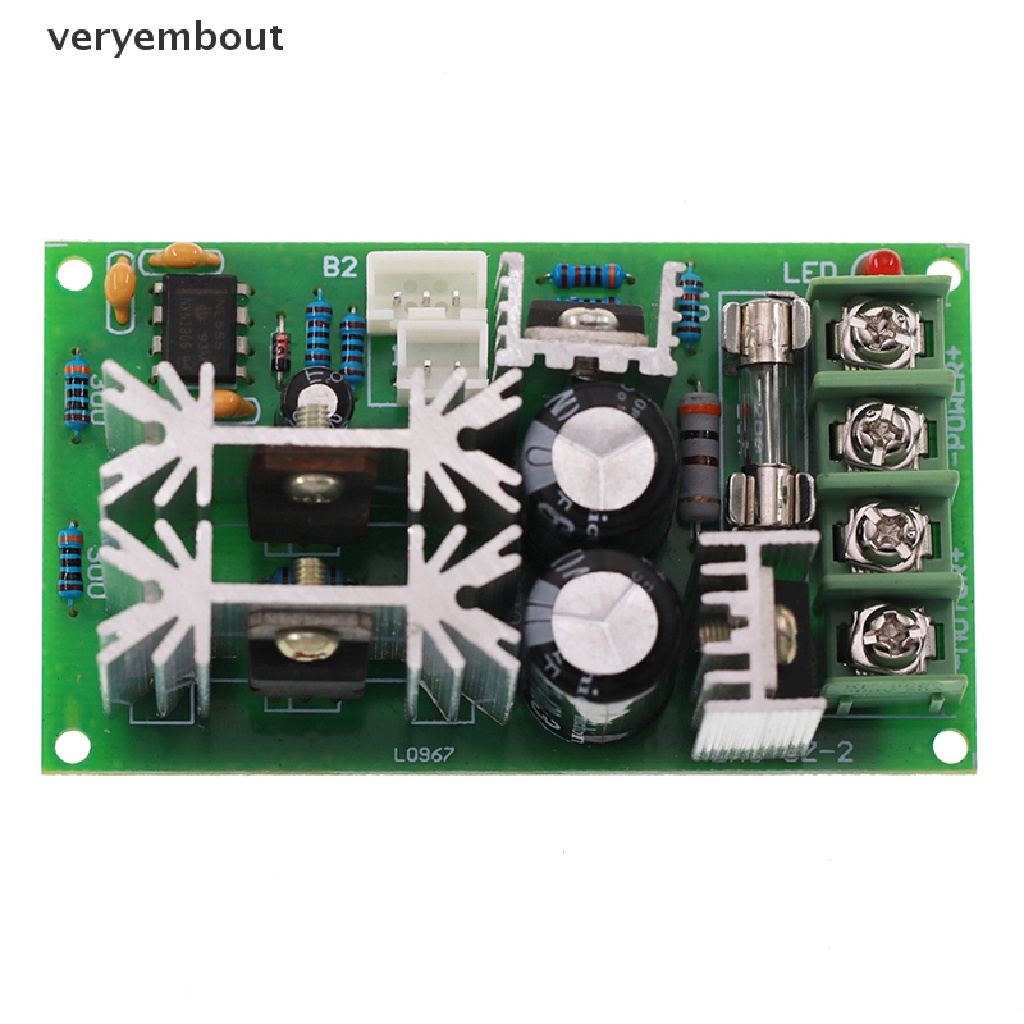

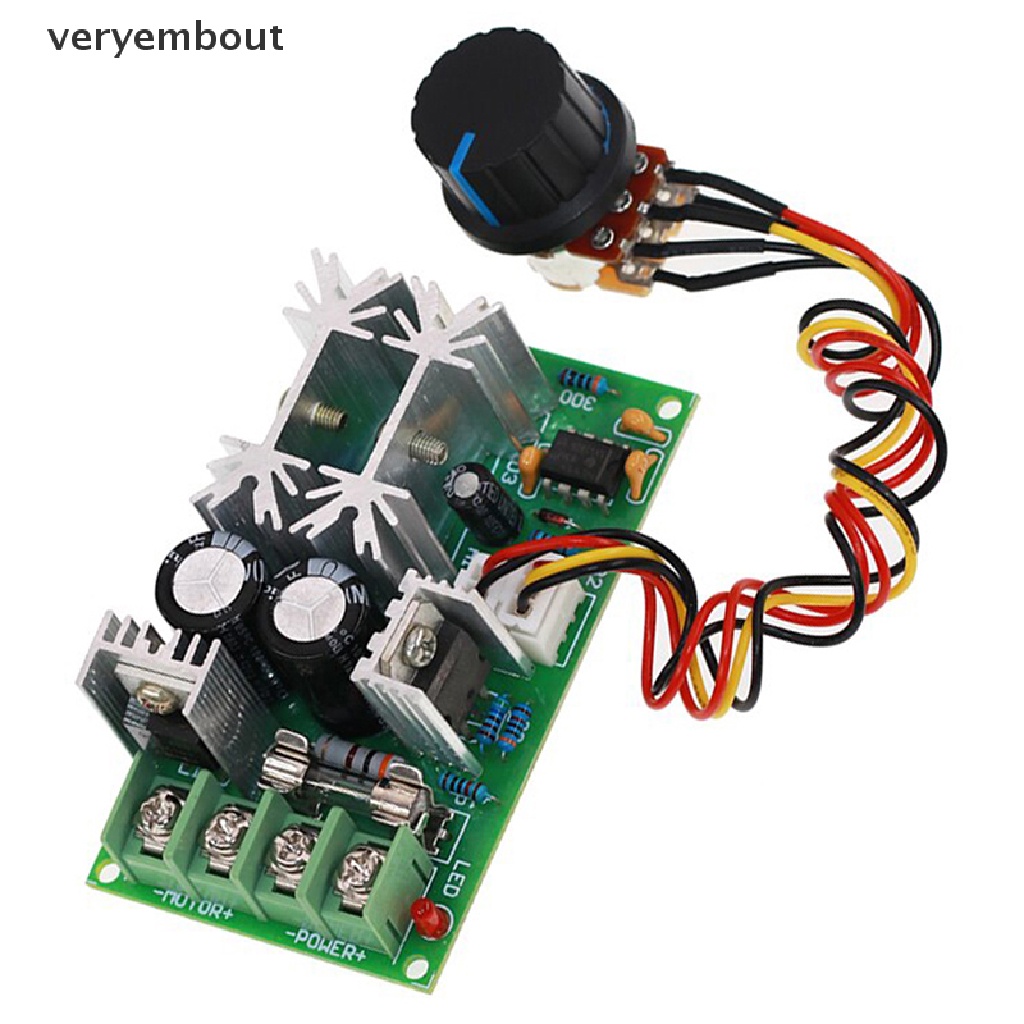

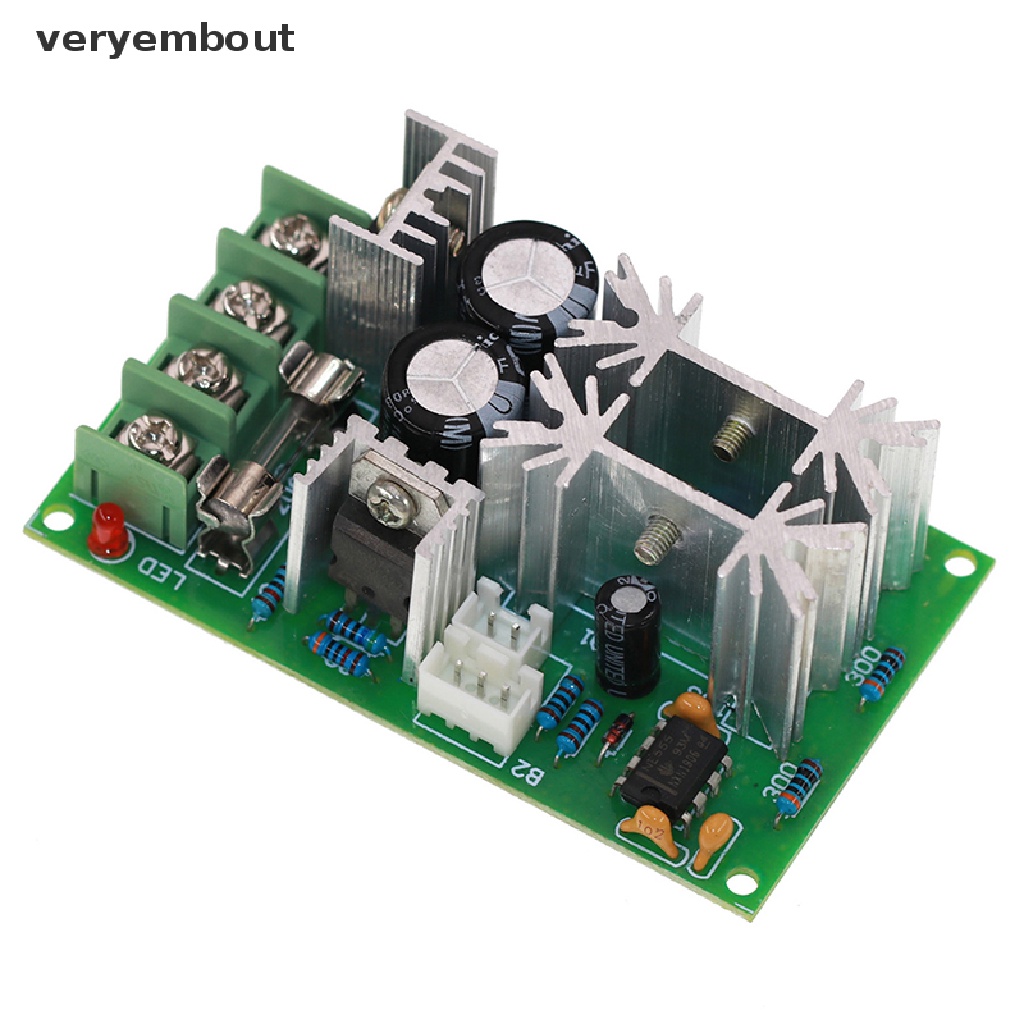

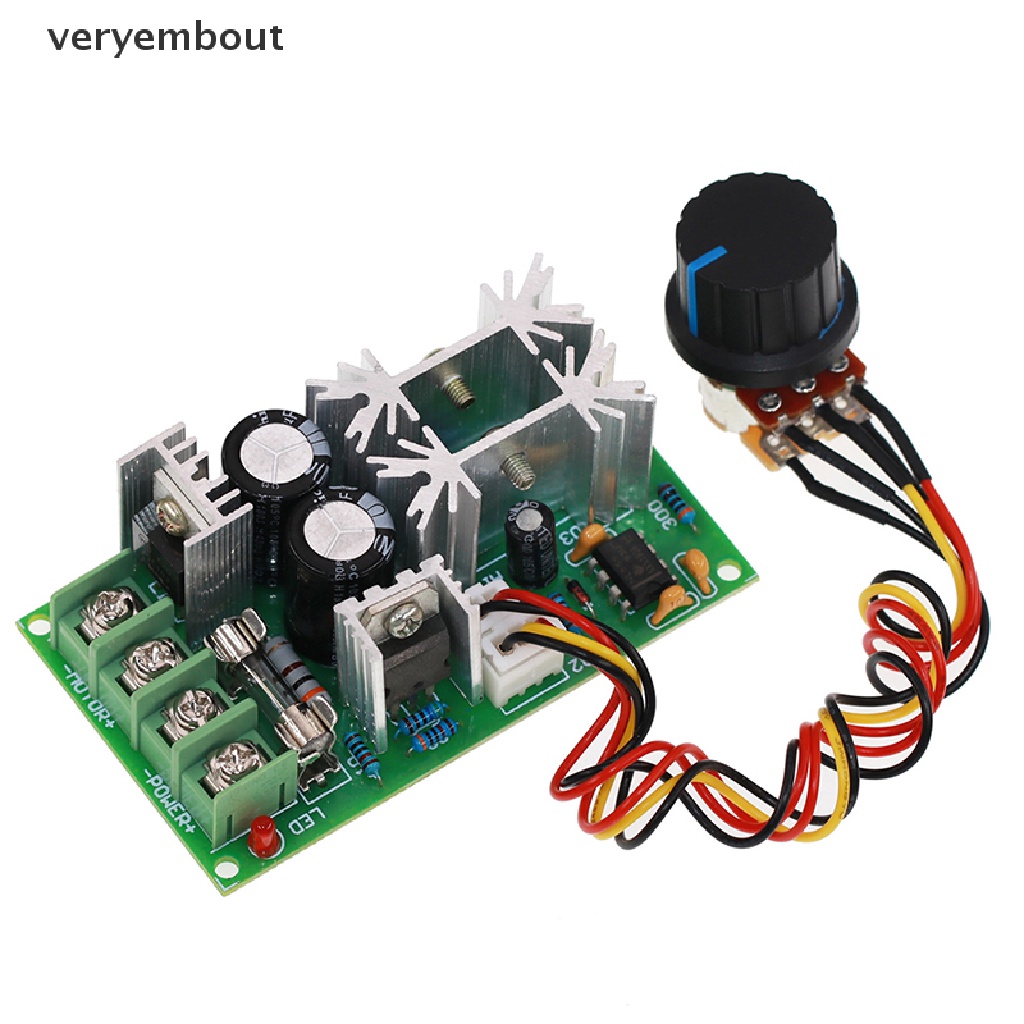

Hình ảnh sản phẩm
