Giới thiệu Mô-đun Điều Khiển Động Cơ Công Suất Cao BTS7960 43A H Cho Arduino

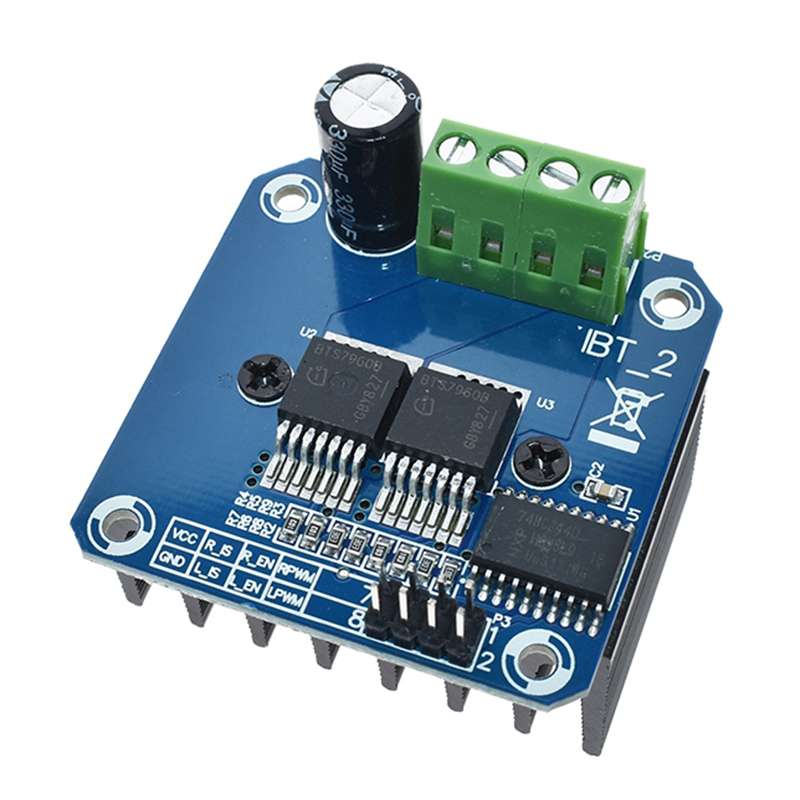

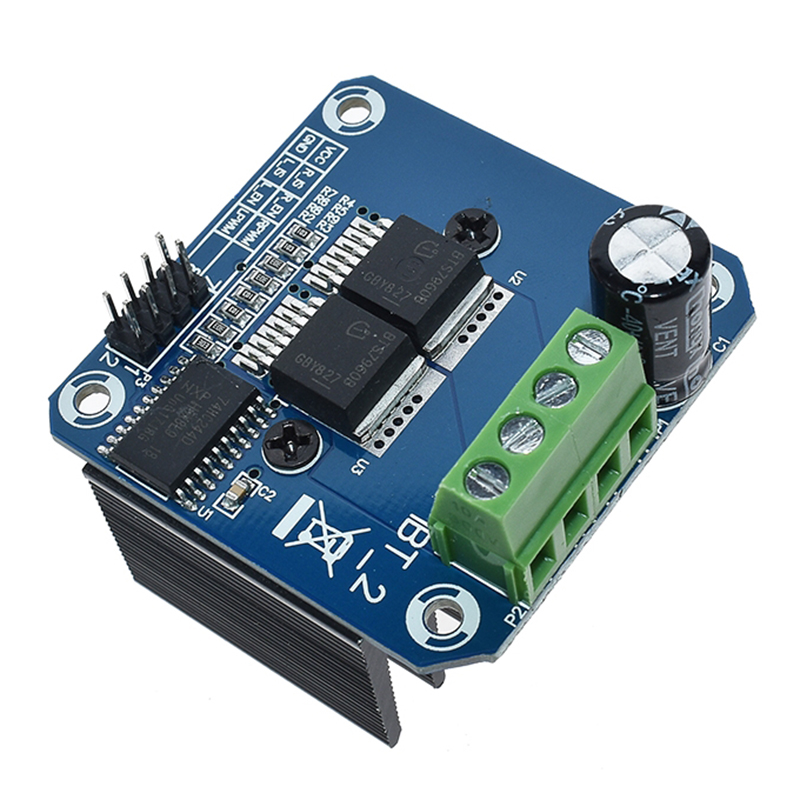

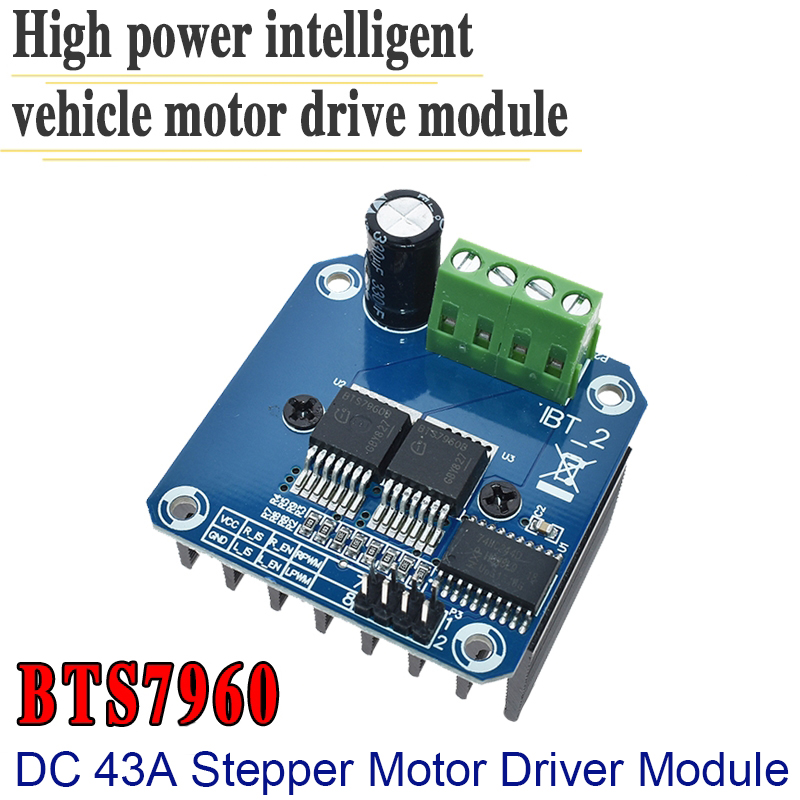

Bộ điều khiển động cơ công suất cao BTS7960B H-bridge 43A Tổng quan về mô-đun: Trình điều khiển này sử dụng chip BTS7960 bao gồm mô-đun trình điều khiển cầu H đầy đủ ổ đĩa công suất cao với khả năng bảo vệ quá dòng nhiệt.Mạch điều khiển cầu H đôi BTS7960, với hệ dẫn động và phanh mạnh, cách ly hiệu quả bộ vi điều khiển và trình điều khiển động cơ!Dòng điện cao 43A

Tính năng '
Trình điều khiển cầu đôi BTS7960 dòng điện lớn (43 A) H;
Cách ly 5V với MCU và bảo vệ MCU hiệu quả;
Chỉ báo nguồn 5V trên bo mạch;
Chỉ báo điện áp của đầu ra trình điều khiển động cơ;

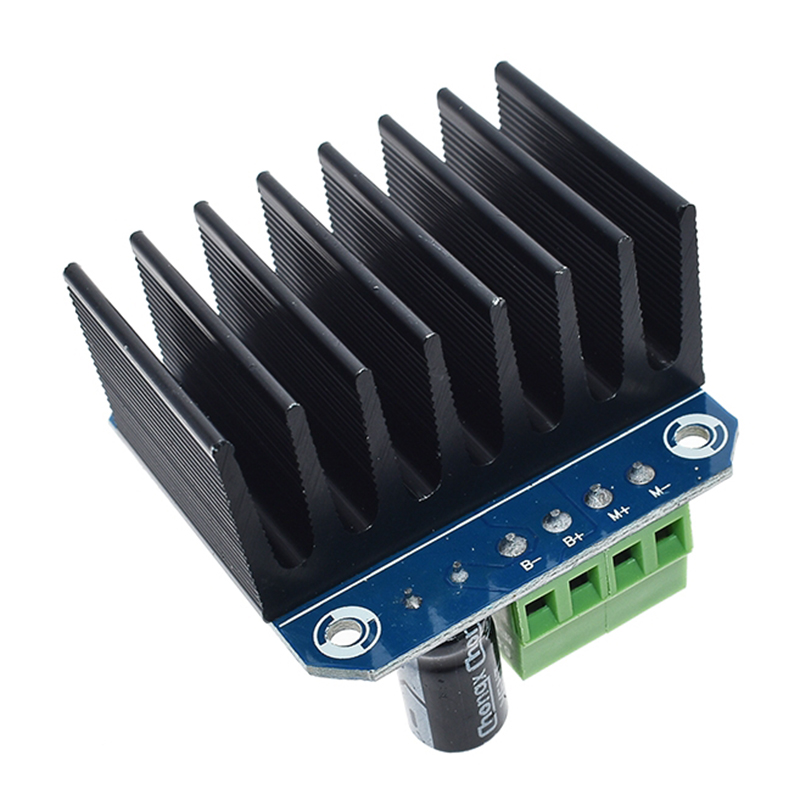

Có thể hàn tản nhiệt; PIN

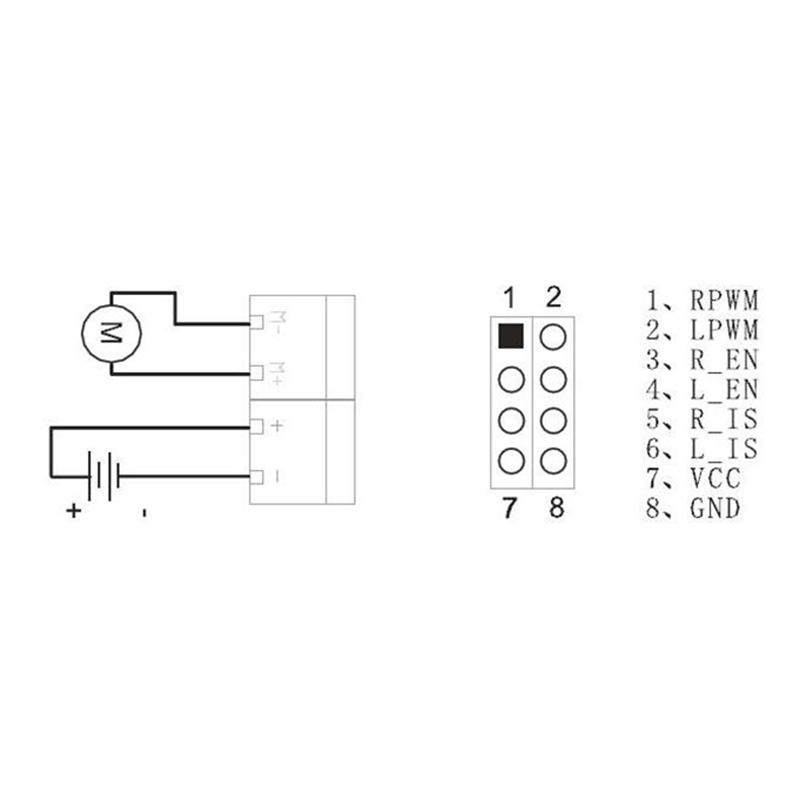

Định nghĩa:
1.Rpwm: PWM rẽ phải
2.Lpwm: PWM rẽ trái
3.R _ EN: Bật rẽ phải (Hoạt động cao)
4.L _ EN: Bật rẽ trái (Hoạt động cao)
5.R _ IS: Cảnh báo hiện tại rẽ phải (Có thể để nổi)
6.L _ IS: Cảnh báo hiện tại rẽ trái (Có thể để nổi)
7.Vcc: (5V)
8.Gn

Kết nối '
Phương pháp 1 "
Vcc: 5V từ Vi điều khiển (MCU)
Gnd: GND từ Vi điều khiển (MCU)
L _ PWM: PWM hoặc 5V từ Vi điều khiển (MCU) cho các lượt CCW (CW)
R _ PWM: PWM hoặc 5V từ Vi điều khiển (MCU) cho CW (CCW) Lượt
R _ EN và L _ EN: 5V từ Vi điều khiển (MCU)

Phương pháp 2 "
Vcc: 5V từ Vi điều khiển (MCU)
Gnd: GND từ Vi điều khiển (MCU)
L _ PWM: 5V từ Vi điều khiển (MCU) cho các lượt CCW (CW)
R _ PWM: 5V từ Vi điều khiển (MCU) cho CW (CCW) Lượt
R _ EN và L _ EN: PWM từ Vi điều khiển (MCU)

Chỉ cần bốn dòng từ MCU đến mô-đun trình điều khiển (GND.5v.Pwm1.Pwm2);
Chip cách ly nguồn điện 5V (có thể chia sẻ với MCU 5V);

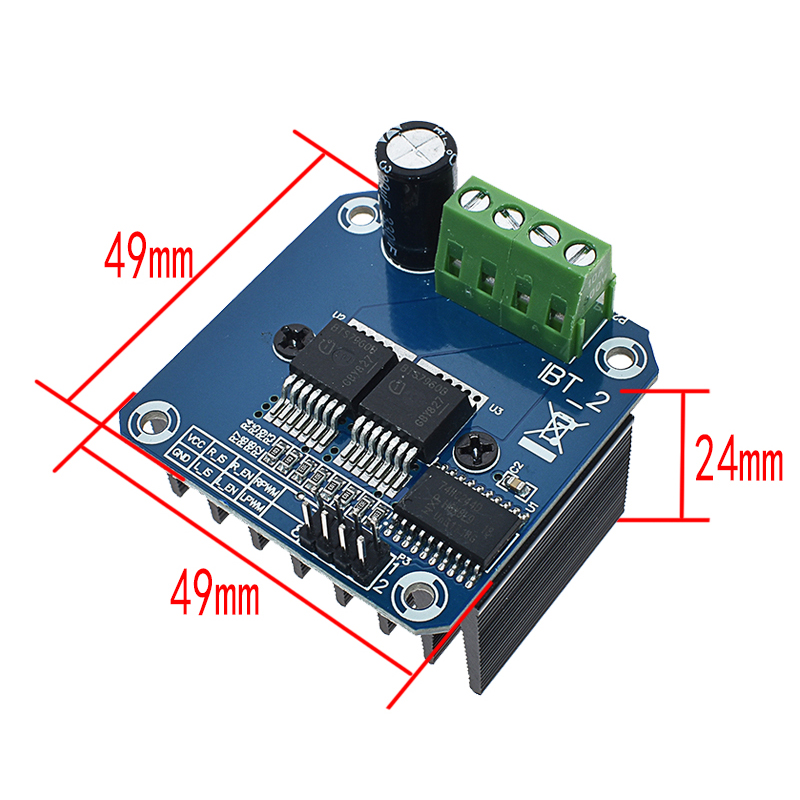

Kích thước: 4 * 5 * 1.2cm;
Có thể đảo ngược động cơ về phía trước, hai tần số đầu vào PWM lên đến 25kHZ;
Hai dòng nhiệt đi qua một đầu ra tín hiệu lỗi;
Nguồn điện 5V chip cách ly (có thể chia sẻ với MCU 5V), cũng có thể sử dụng nguồn điện 5V trên bo mạch;
Điện áp cung cấp 5.5V đến 27V;
