Giới thiệu Mô Đun Điều Khiển Động Cơ Hàn TB6612 FNG 1A TB6612 FNG
Đặc điểm:1. Sử dụng chất liệu cao cấp, chất lượng được đảm bảo
2. Kích thước nhỏ, tinh tế và nhỏ gọn
3. Hiệu suất cao
4. Sử dụng đơn giản, chú ý đến cực dương và tiêu cực của hệ thống dây điện
5. Trong phạm vi định mức, chip về cơ bản không nóng lên
Thông số sản phẩm:
Tb6612 là một ổ kép, tức là nó có thể điều khiển hai động cơ

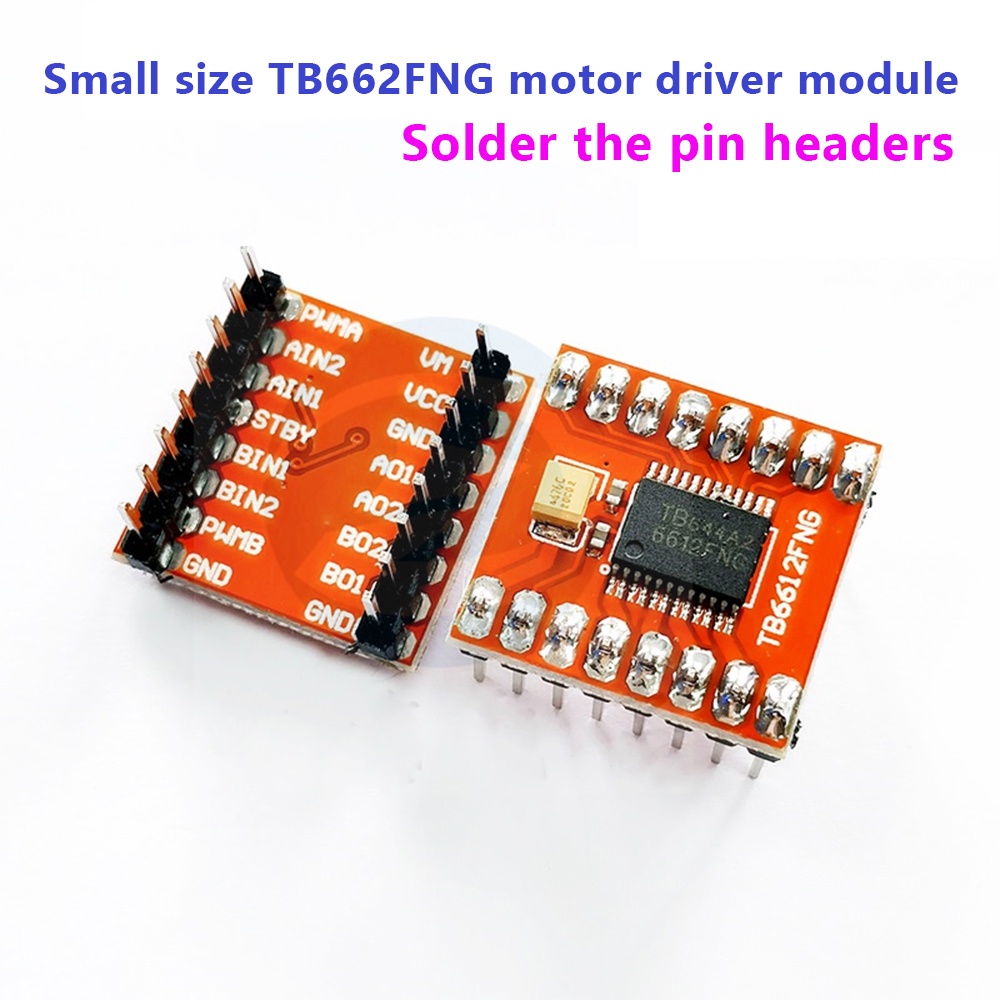

Sau đây là các cổng IO điều khiển hai động cơ
Cổng STBY được kết nối với cổng IO của bộ vi điều khiển để xóa tất cả các động cơ và dừng chúng, đặt 1 để điều khiển xoay tiến và ngược qua AIN1, AIN2, BIN1, BIN2
Vm được kết nối với nguồn điện trong vòng 10V
Vcc được kết nối với nguồn điện 5V
Gnd được kết nối với cực âm của nguồn điện
Lái xe 1 đường
Pwma được kết nối với cổng PWM của bộ vi điều khiển
Bàn thứ ba:
Ain1 0 0 1
Ain2 0 1 0
Dừng lùi về phía trước
A01
Ao2 được kết nối với hai chân của động cơ 1
Lái xe 2 chiều
Pwmb được kết nối với cổng PWM của bộ vi điều khiển
Bàn thứ ba:
Bin1 0 0 1
Bin2 0 1 0
Dừng lùi về phía trước
B01
Bo2 kết nối với hai chân của động cơ 2
Gói hàng bao gồm:
Mô-đun X1

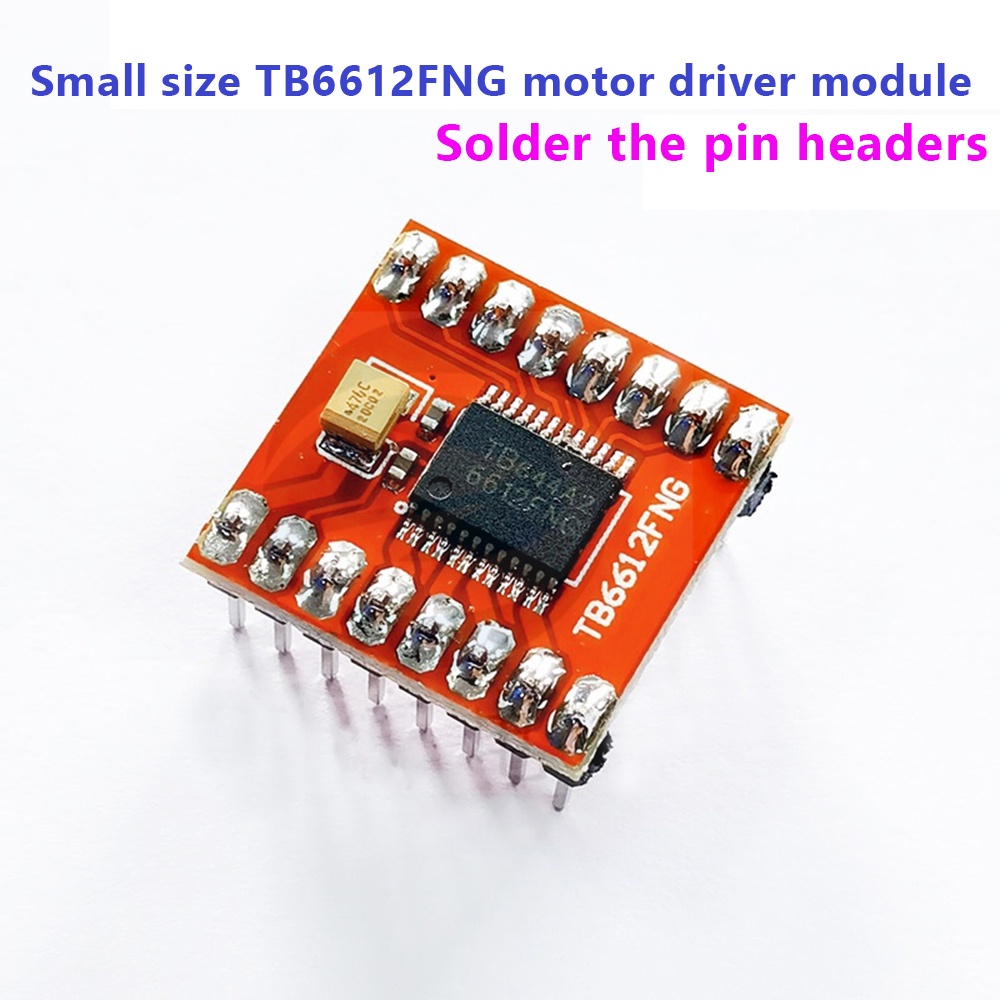

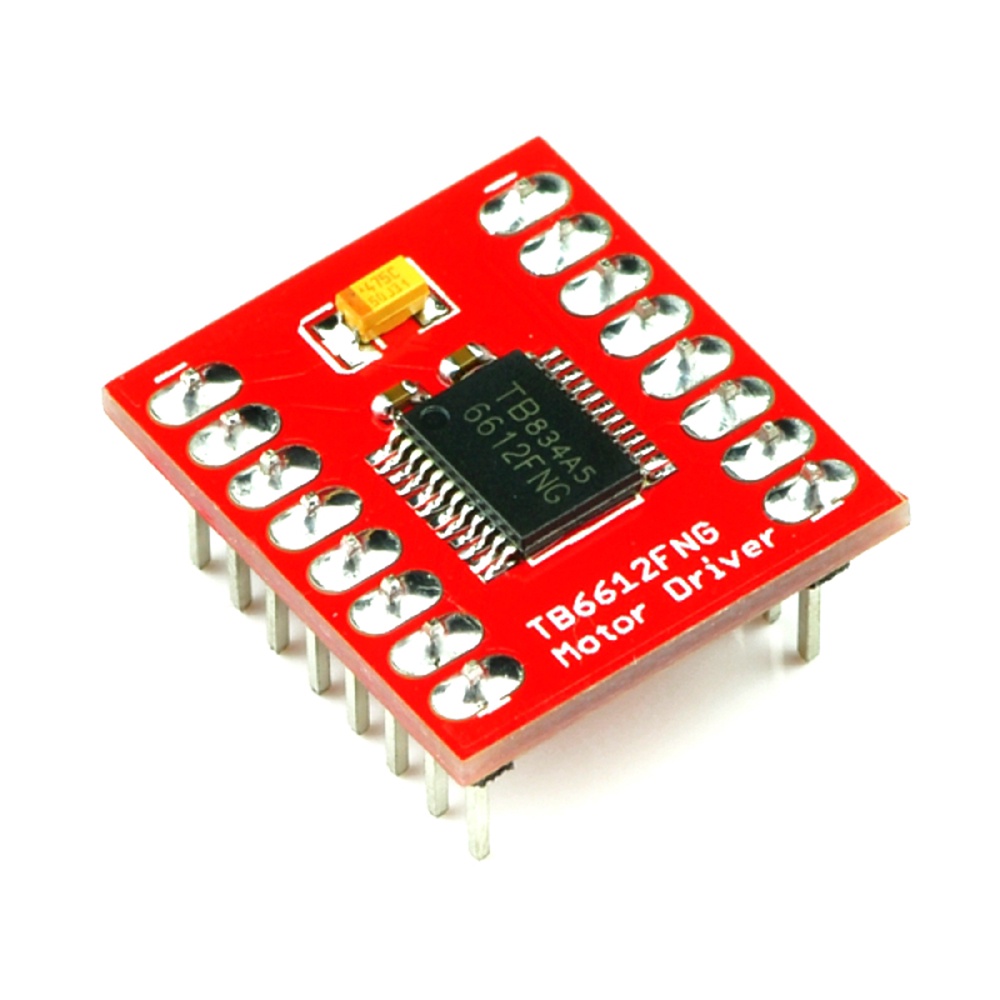

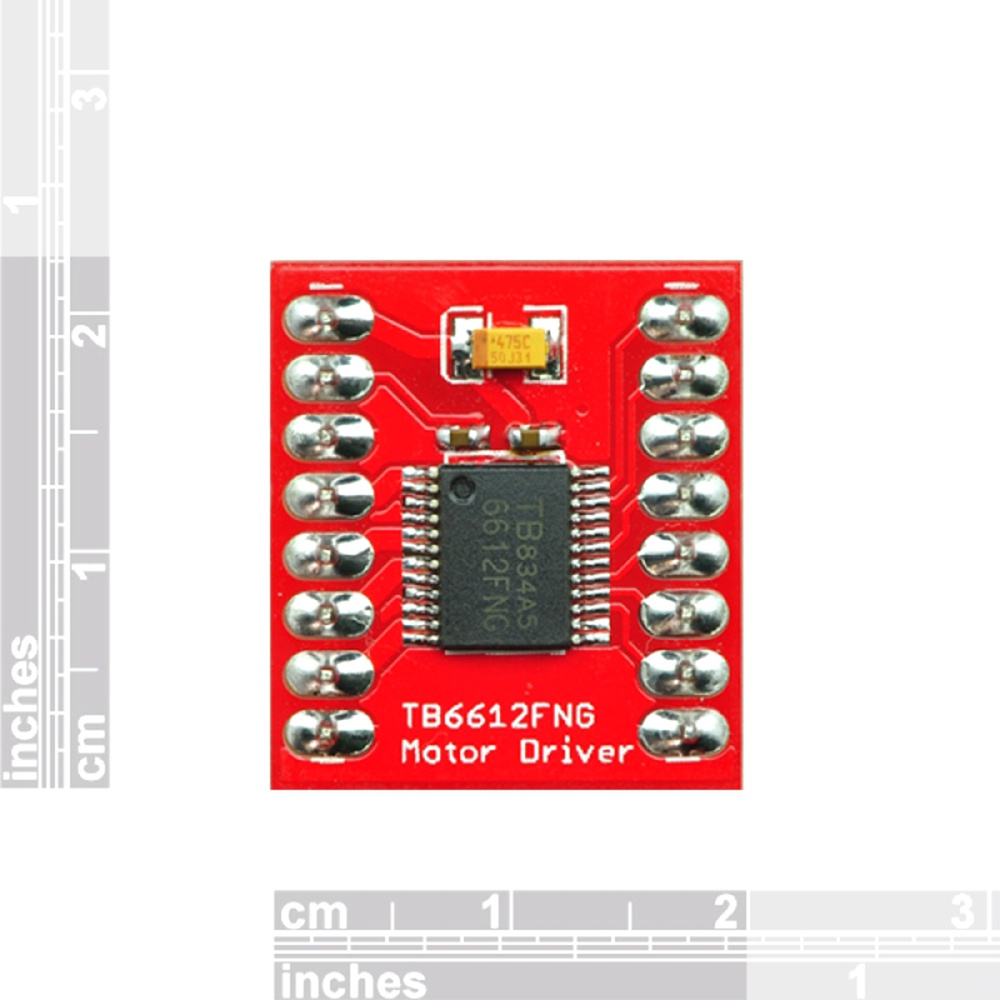

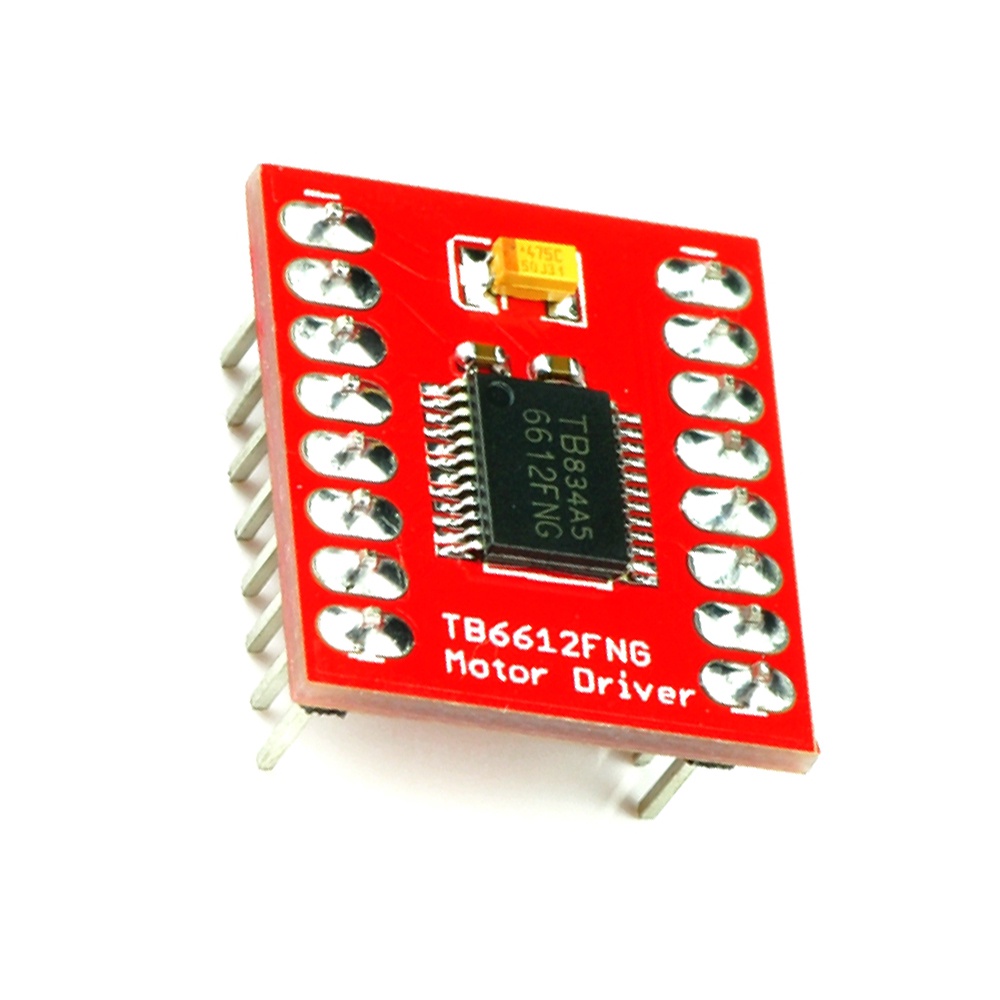

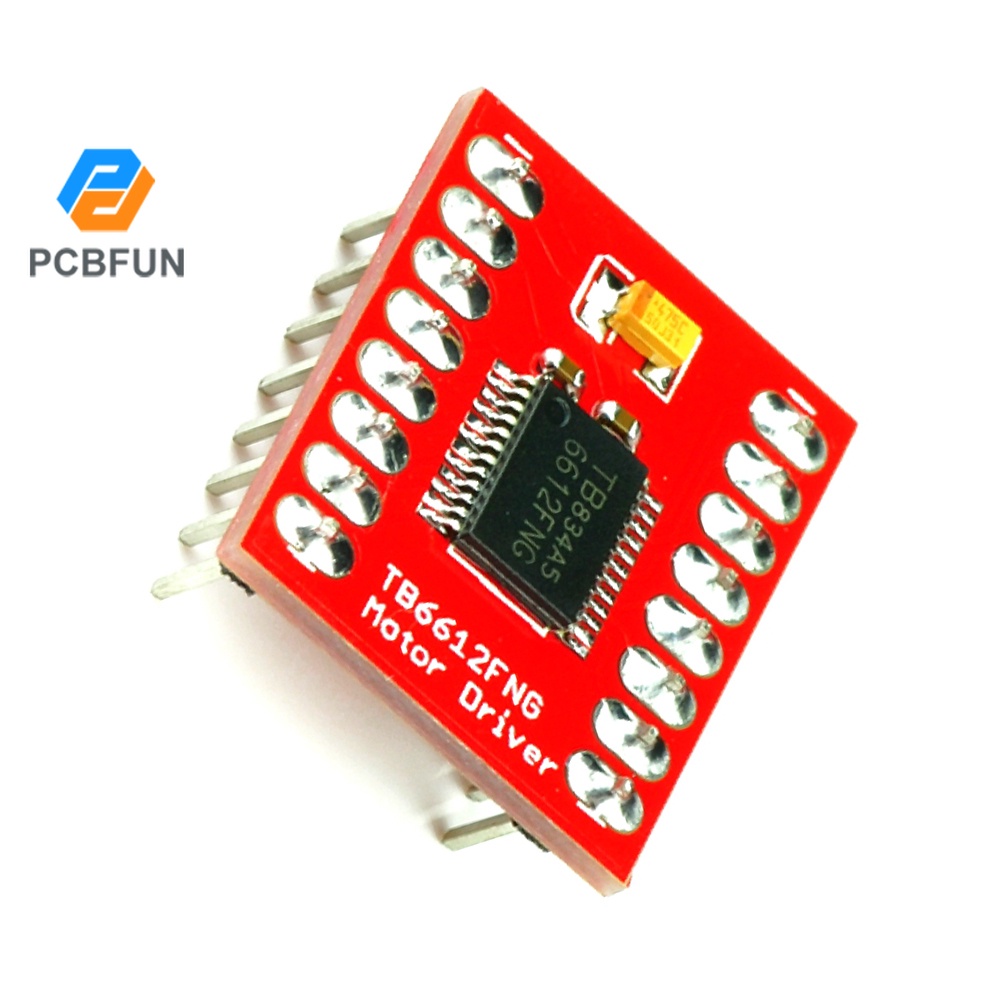

Hình ảnh sản phẩm
