Mô Đun Điều Khiển Động Cơ Tản Nhiệt A4988 Cho Máy In 3D

Giới thiệu Mô Đun Điều Khiển Động Cơ Tản Nhiệt A4988 Cho Máy In 3D

A4988 Bảng mở rộng điều khiển trình điều khiển động cơ bước với tản nhiệt Tấm chắn mở rộng điều khiển trình điều khiển động cơ bước cho máy in 3D
Tính năng '
1.Chip A4988 chất lượng cao - Trình điều khiển động cơ bước này sử dụng Chip A4988 chất lượng cao , là trình điều khiển động cơ bước đầy đủ tính năng có thể hoạt động ở chế độ đầy đủ. nửa, 1 '4,1 1 '8 và 1 '16 bước cho chế độ lưỡng cực Động cơ bước với hiệu suất truyền động đầu ra lên đến 35V và ±2A .
2.Lựa chọn chế độ phân rã dòng điện tự động - Điều khiển chopper của chip A4988 tự động chọn các chế độ phân rã chậm hoặc hỗn hợp khi chạy ở chế độ đầy đủ , nửa , 1 '4 và 1 '8 bước . Kiểm soát dòng phân rã hỗn hợp có thể giảm tiếng ồn động cơ nghe được , tăng độ chính xác và giảm tiêu thụ điện năng .
3.Hiệu suất nhiệt nâng cao - chip A4988 được đóng gói trong gói QFN (ES) gắn trên bề mặt với một miếng đệm tiếp xúc để nâng cao hiệu suất nhiệt . Gói sản phẩm không chứa chì ( hậu tố T) với khung chì mạ mờ 100'
4.Nhiều chế độ bước - Trình điều khiển động cơ bước này có năm chế độ bước tùy chọn - đầy đủ 1 '2, 1 '4,1 1 '8 và 1 '16 , mang đến cho khách hàng sự linh hoạt và thuận tiện trong việc sử dụng .
5.Quy trình sản xuất được nâng cấp - Trình điều khiển động cơ bước đi kèm với các quy trình sản xuất được nâng cấp , bao gồm nâng cấp độ dày đồng PCB lên 70UM để tản nhiệt tốt hơn và quy trình sản xuất vị trí SMT để có tỷ lệ năng suất và độ ổn định cao hơn .
Sự chỉ rõ
Xuất xứ : Trung Quốc đại lục
Loại mô-đun
Tình trạng mới
Trình điều khiển động cơ vi bước A4988 có tản nhiệt
Thông số sản phẩm '
1.A4988 là một trình điều khiển động cơ vi bước hoàn chỉnh với bộ chuyển đổi tích hợp để vận hành dễ dàng . Sản phẩm có thể vận hành động cơ bước lưỡng cực đầy đủ các chế độ bước 1 '4,1 1 '8 và 1 '16 với hiệu suất truyền động đầu ra lên đến 35 V và ±2A . A4988 bao gồm một bộ điều chỉnh dòng điện tắt thời gian cố định có thể hoạt động ở các chế độ phân rã chậm hoặc hỗn hợp . Bộ chuyển đổi là chìa khóa để dễ triển khai của A4988 . Miễn là đầu vào " bước " trong một xung , bạn có thể điều khiển động cơ để tạo ra các bước nhỏ . Giao diện A4988 lý tưởng cho các ứng dụng không khả dụng của bộ vi xử lý phức tạp hoặc quá tải .
Điều khiển chopper trong A4988 tự động chọn chế độ phân rã hiện tại ( chậm hoặc hỗn hợp) trong quá trình hoạt động microstep . Ở chế độ phân rã hỗn hợp , ban đầu thiết bị được đặt để phân rã nhanh chóng trong một phần thời gian chết cố định , và sau đó phân rã từ từ trong phần còn lại của thời gian chết . Sơ đồ kiểm soát dòng phân rã hỗn hợp làm giảm tiếng ồn của động cơ âm thanh , tăng độ chính xác của bước và giảm tiêu thụ điện năng . Mạch điều khiển chỉnh lưu đồng bộ bên trong được cung cấp để cải thiện mức tiêu thụ điện năng trong quá trình điều chế độ rộng xung (PWM) hoạt động . Bảo vệ mạch bên trong bao gồm 'tắt nhiệt với độ trễ , khóa điện áp thấp (UVVILo), và bảo vệ chéo dòng . Không cần trình tự bật nguồn đặc biệt .
A4988 có sẵn trong gói QFN gắn trên bề mặt (ES) với bộ tản nhiệt tiếp

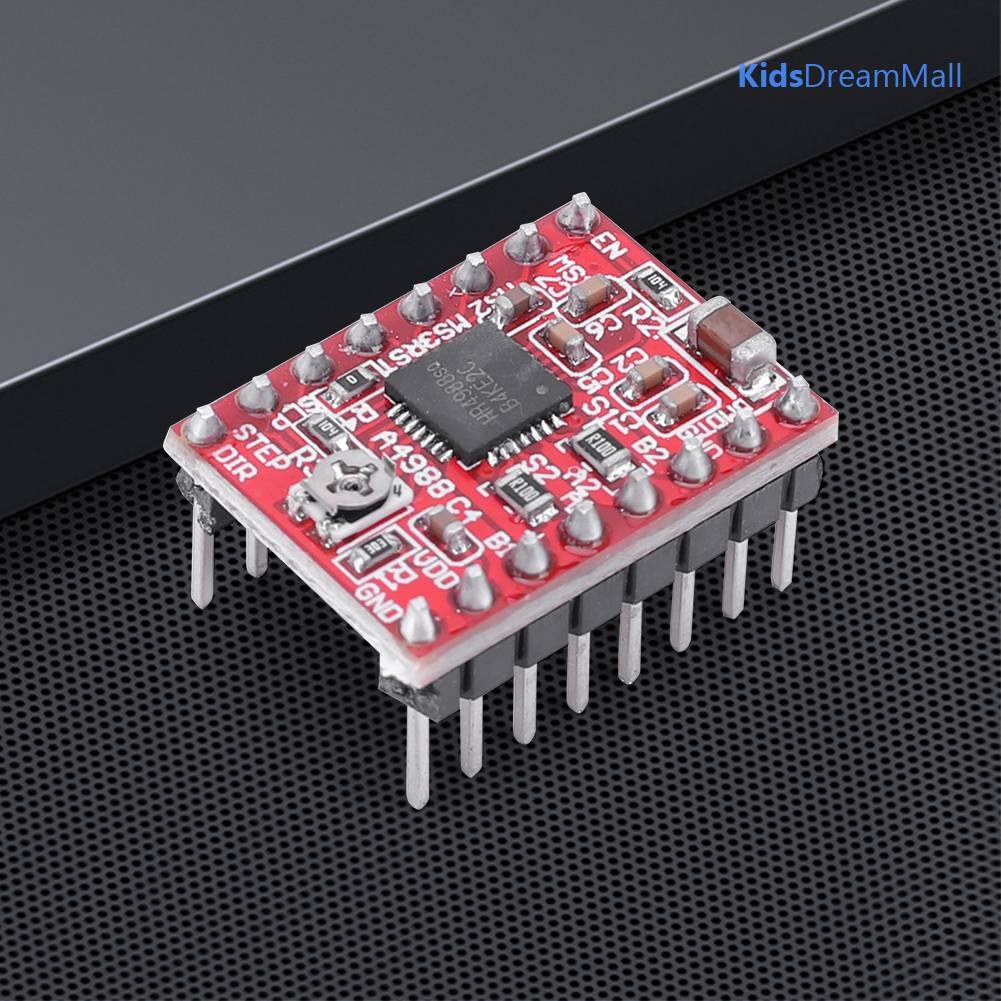

Hình ảnh sản phẩm
