Giới thiệu Mô Đun Điều Khiển Hiển Thị 8 Số Matrix MAX7219 LED Dot Matrix 3.3V 5V 7 Chế Độ Cho Arduino

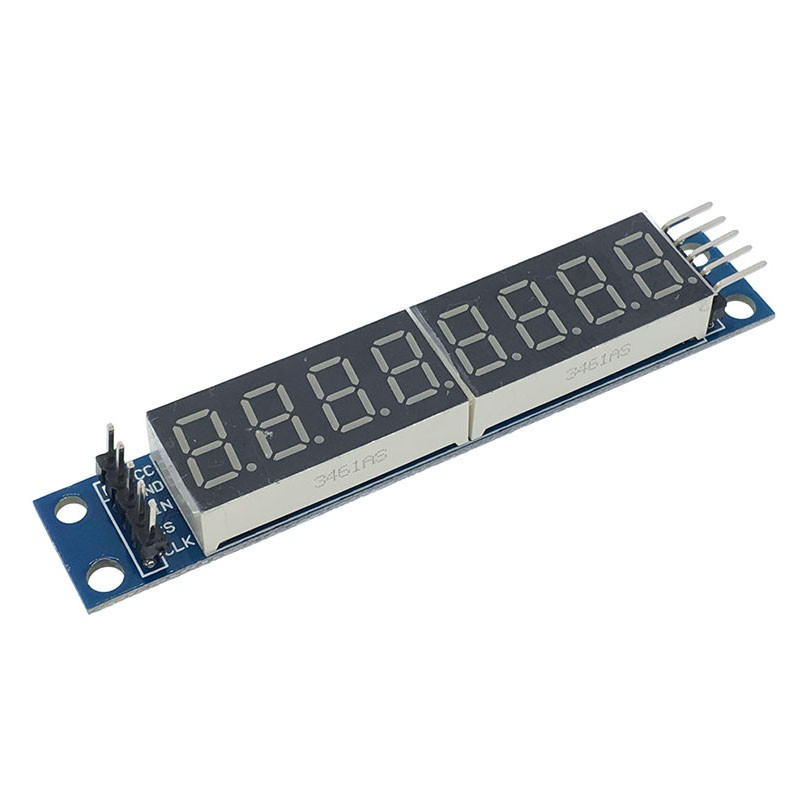

Mô-đun điều khiển màn hình ống kỹ thuật số MAX7219
Max7219 là một trình điều khiển hiển thị cực âm chung đầu vào / đầu ra nối tiếp tích hợp.Nó kết nối bộ vi xử lý và màn hình LED kỹ thuật số 7 đoạn 8 chữ số.Nó cũng có thể kết nối với màn hình đồ thị thanh hoặc 64 đèn LED độc lập.Nó bao gồm bộ mã hóa BCD loại B trên chip, nhiều vòng quét, trình điều khiển từ phân đoạn và RAM tĩnh 8 * 8 để lưu trữ từng dữ liệu.Chỉ sử dụng một thanh ghi bên ngoài để đặt dòng phân đoạn của mỗi đèn LED.
Giao diện nối tiếp bốn dây tiện lợi có thể được kết nối với tất cả các bộ vi xử lý đa năng.Mỗi dữ liệu có thể được giải quyết mà không cần ghi lại tất cả các màn hình khi cập nhật.Max7219 cũng cho phép người dùng chọn mã hóa hoặc không mã hóa cho từng dữ liệu.
Toàn bộ thiết bị bao gồm chế độ tắt nguồn điện thấp 150μA, điều khiển độ sáng tương tự và kỹ thuật số, thanh ghi giới hạn quét cho phép người dùng hiển thị 1-8 bit dữ liệu và chế độ phát hiện cho phép tất cả các đèn LED phát ra ánh sáng.
Chỉ cần 3 cổng IO để điều khiển ống kỹ thuật số 8 bit!Không nhấp nháy khi ống kỹ thuật số hiển thị!Hỗ trợ xếp tầng!Hiệu ứng hiển thị được hiển thị trong hình dưới đây:
Ống kỹ thuật số và bảng mạch PCB được kết nối bằng đầu ghim lỗ tròn 2,54mm, có thể dễ dàng thay thế ống kỹ thuật số!
Bốn góc của bảng mạch PCB được cố định bằng các đinh tán đồng, có thể ngăn ngừa hiệu quả các tai nạn như đoản mạch.
Ống kỹ thuật số là ống kỹ thuật số cực âm chung 0,36 inch 4 trong một
Mô-đun này tương thích với máy vi tính chip đơn 5V / 3.3V (51 / AVR / STM32...)
Hướng dẫn đấu dây (lấy chương trình được cung cấp làm ví dụ, bạn có thể kết nối bất kỳ cổng IO nào, chỉ cần sửa đổi định nghĩa cổng trong chương trình):
Vcc → 5V
Gnd → GND
Din → P00
Cs → P01
Clk'P02
Biện pháp phòng ngừa
1.Không kết nối ngược VCC và GND để không làm cháy chip
2,51 Cổng P0 của vi điều khiển cần được kết nối với điện trở kéo lên.Nếu bộ vi điều khiển của bạn không được kết nối với điện trở kéo lên, bạn có thể kết nối đường dữ liệu với các cổng khác
