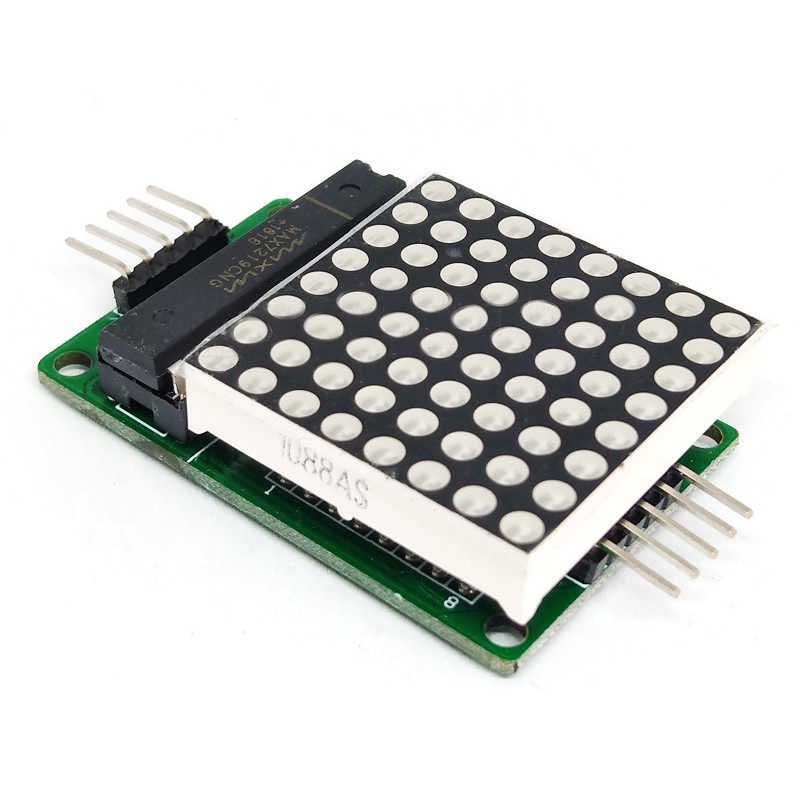

Giới thiệu Mô-đun Điều Khiển Ma Trận Ma Trận Hiển Thị Ma Trận Điều Khiển MAX7219 Dot Matrix MAX7219
Max7219 là trình điều khiển hiển thị âm thanh chung đầu vào nối tiếp tích hợp , kết nối bộ vi xử lý và màn hình LED kỹ thuật số 7 đoạn 8 chữ số , và cũng có thể được kết nối với màn hình đồ thị thanh hoặc 64 đèn LED độc lập . Nó bao gồm bộ mã hóa BCD loại B trên chip , nhiều vòng quét , trình điều khiển từ phân đoạn và RAM tĩnh 8 '8 để lưu trữ từng dữ liệu . Chỉ một thanh ghi bên ngoài được sử dụng để đặt dòng phân đoạn của mỗi đèn LED . Giao diện nối tiếp bốn dây tiện lợi có thể được kết nối với tất cả các bộ vi xử lý đa năng . Mỗi dữ liệu có thể được giải quyết mà không cần ghi lại tất cả các màn hình khi cập nhật . Max7219 cũng cho phép người dùng chọn mã hóa hoặc không mã hóa cho từng dữ liệu . Toàn bộ thiết bị bao gồm chế độ tắt máy công suất thấp 150 uA , điều khiển độ sáng tương tự và kỹ thuật số ; một thanh ghi giới hạn quét cho phép người dùng hiển thị 1-8 bit dữ liệu và chế độ phát hiện để làm cho tất cả các đèn LED phát sáng . Chỉ có 3 cổng IO mới có thể điều khiển 1 ma trận điểm ' Không nhấp nháy khi ma trận điểm được hiển thị ' Hỗ trợ xếp tầng "
Thông số mô-đun ' Một mô-đun duy nhất có thể điều khiển ma trận cực âm chung 8 '8 Điện áp làm việc của mô-đun ' 5V Kích thước mô-đun ' chiều dài 5 cm X chiều rộng 3,2 cm X chiều cao 1,5 cm Mô-đun với giao diện đầu vào và đầu ra. hỗ trợ nhiều tầng mô-đun
Hướng dẫn đấu dây ' 1. Bên trái của mô-đun là cổng đầu vào và bên phải là cổng đầu ra . 2. Khi điều khiển một mô-đun duy nhất , bạn chỉ cần kết nối cổng đầu vào với CPU 3. Khi nhiều mô-đun được xếp tầng , đầu cuối đầu vào của mô-đun đầu tiên được kết nối với CPU. đầu ra được kết nối với đầu vào của mô-đun thứ hai , đầu ra của mô-đun thứ hai được kết nối Đến đầu cuối đầu vào của mô-đun thứ ba , v.v . ...
Lấy 51 máy vi tính chip đơn làm ví dụ ' Vcc →5V Gndgnd Dinđn22 Cs →p21 Clk-p20
Danh sách vận chuyển ' 1. Một mô-đun ma trận điểm MAX7219 ( sản phẩm hoàn thiện , với ma trận điểm. đã được kiểm tra) 2. Dòng Dupont
