Mô-đun Điều Khiển Màn Hình Dạng Ống 8 Chữ Số CWG MAX7219 3 Cổng IO Cho Arduino

Giới thiệu Mô-đun Điều Khiển Màn Hình Dạng Ống 8 Chữ Số CWG MAX7219 3 Cổng IO Cho Arduino

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Mô-đun Điều Khiển Màn Hình Ống 8 Chữ Số CWG MAX7219 3 IO Cho Arduino
Tiết kiệm tài nguyên bộ vi điều khiển của bạn mà không cần quét hẹn giờ mở, giải phóng bộ vi điều khiển để làm nhiều việc hơn! Chỉ bạn cần cập nhật dữ liệu hiển thị, một thiết bị truyền dữ liệu!

Mô-đun điều khiển màn hình kỹ thuật số MAX7219

MAX7219 là trình điều khiển màn hình ca-tốt thông thường với đầu vào / đầu ra nối tiếp tích hợp, kết nối bộ vi xử lý màn hình LED kỹ thuật số 7 đoạn với 8 chữ số, bạn có thể kết nối màn hình biểu đồ thanh hoặc 64 LED độc lập. Trên đó bao gồm một chip mã hóa BCD type-B, vòng quét đa kênh, trình điều khiển từ phân đoạn, nhưng cũng có một RAM tĩnh 8 x 8 để lưu trữ từng dữ liệu. Chỉ sử dụng một thanh ghi bên ngoài để đặt dòng phân đoạn cho mỗi LED.

Một giao diện nối tiếp bốn dây thuận tiện có thể kết nối tất cả các bộ vi xử lý đa năng. Mỗi dữ liệu có thể giải quyết trong bản cập nhật, không cần phải viết lại toàn bộ hiển thị. MAX7219 cũng cho phép người dùng chọn từng dữ liệu mã hóa hoặc không mã hóa.

Toàn bộ thiết bị có chế độ tắt nguồn thấp 150μA, điều khiển độ sáng kỹ thuật số và analog, thanh ghi giới hạn quét cho phép người dùng hiển thị dữ liệu 1-8 bit, có đèn LED ở tất cả các chế độ dò.

Chỉ có ba cổng IO để điều khiển tám ống kỹ thuật số! Màn hình kỹ thuật số không nhấp nháy! Hỗ trợ tầng!

Tấm PCB được cố định bốn góc bằng đinh tán đồng, có thể ngăn ngừa hiệu quả tai nạn đoản mạch xảy ra!

Kích thước: 82 * 15 * 12mm (D * R * C)

Ống kỹ thuật số 0.36 inch bốn một đèn LED âm cực thông thường

Mô-đun tương thích với vi điều khiển 5V / 3.3V (51 / AVR / STM32, v.v.)

Hướng dẫn đấu dây (trong chương trình có một ví dụ, bạn có thể truy cập cổng IO bất kỳ và sửa đổi cổng được xác định trong chương trình):

VCC → 5V

GND → GND

DIN → P00

CS → P01

CLK → P02

LƯU Ý:
1. Không được đảo ngược VCC và GND vì sẽ làm cháy chip
2. 51 Cổng MCU P0 cần có điện trở kéo lên, nếu thiết bị của bạn không có điện trở kéo lên, bạn có thể kết nối với các dây dữ liệu của cổng khác

Gói hàng bao gồm:
1. Mô-đun hiển thị kỹ thuật số MAX7219
2. Chấu thẳng 5P
3. Chấu cong 5P


Trước khi mua hàng:
1. Toàn bộ sản phẩm đều có sẵn, chúng tôi sẽ sắp xếp vận chuyển ngay lập tức sau khi nhận được đơn đặt hàng.
2. Vui lòng đọc mô tả sản phẩm, nếu bạn có bất kỳ câu hỏi nào, đừng ngần ngại liên hệ với chúng tôi.
3. Nếu bạn nhận được một sản phẩm lỗi, vui lòng liên hệ với chúng tôi kèm hình ảnh sản phẩm.


Vận chuyển
1. Vận chuyển trong thời gian ngắn nhất (ngoại trừ các sản phẩm đặt trước) và nhận hàng nhanh nhất có thể.
2. Nếu bạn không nhận được sản phẩm trong thời gian quá lâu, xin hãy liên hệ với chúng tôi.

#MAX7219 #CWG #8-Digit #Digital #Tube #Display #Control #Module #Red #Three #IO #For #Arduino

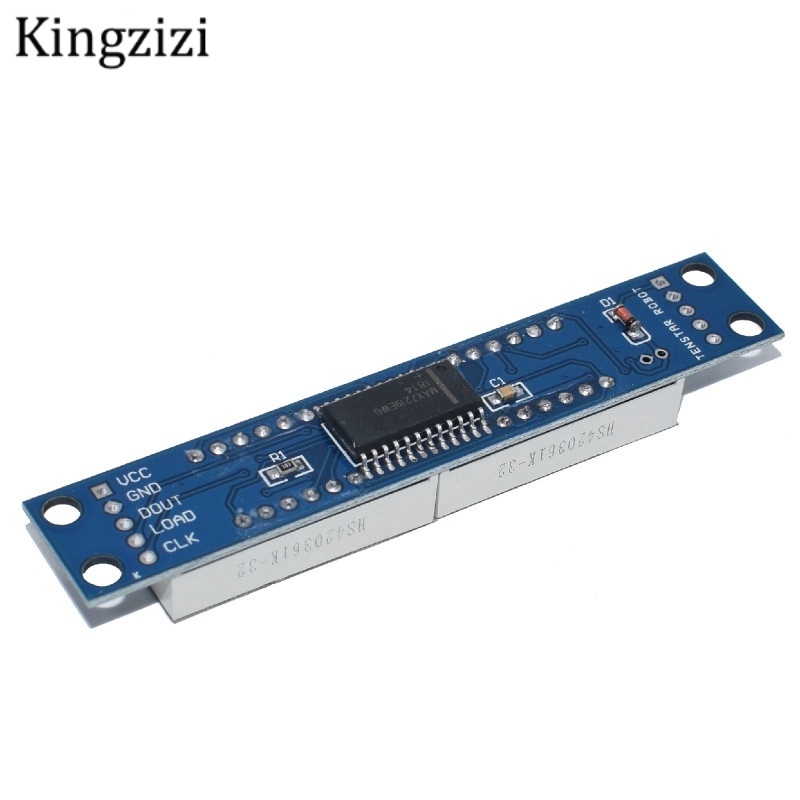

Hình ảnh sản phẩm
