Mô Đun Điều Khiển Màn Hình LCD 12-18V 300V DM0465R CA-888

Giới thiệu Mô Đun Điều Khiển Màn Hình LCD 12-18V 300V DM0465R CA-888

Đặc điểm:
1. Sử dụng chất liệu cao cấp, chất lượng được đảm bảo
2. Dễ sử dụng, ổn định tốt
3. Kích thước nhỏ và tinh tế
4. Hình thức đẹp
5. Ứng dụng rộng rãi

Sử dụng:
Thiệt hại đối với bảng nguồn của màn hình LCD chiếm một tỷ lệ lớn. Trong đó, chip trình điều khiển điện, ống công tắc nguồn công suất cao, điện trở lấy mẫu, v.v. là những hư hỏng phổ biến nhất. Do sự đa dạng và đa dạng của các thành phần này, chúng thường không thể sửa chữa được do thiếu các phụ tùng thay thế giống nhau.
Mô-đun cung cấp điện đa năng LCD có ưu điểm là đấu dây đơn giản, lắp đặt thuận tiện, tiết kiệm thời gian và cải thiện tỷ lệ bảo trì thành công.

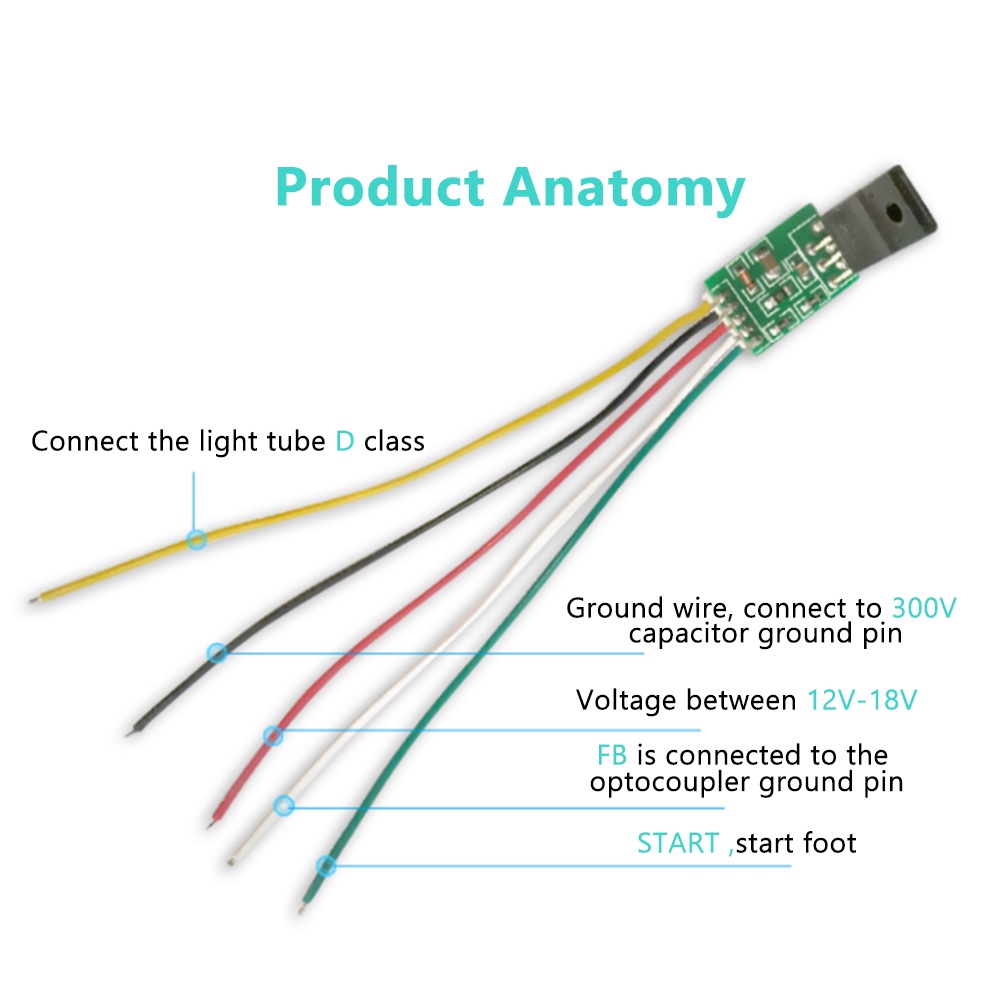

Định nghĩa chân:
Pin 1: DRAIN, thiết bị đầu cuối điều khiển nguồn, kết nối với cực D của ống nguồn MOS công suất cao ban đầu. Thông thường là chân giữa của ống công tắc nguồn
2 feet: GND, dây nối đất mô-đun 300v, được kết nối với cực âm của tụ điện, nó có thể ở cùng một đường dây. Trực tiếp kết nối cực âm của tụ điện bộ lọc lớn
Pin 3: VCC, thiết bị đầu cuối cấp nguồn mô-đun, kết nối với cực dương của tụ điện sau khi chỉnh sửa tại thiết bị đầu cuối cuộn dây phản hồi, nguồn điện liên tục, điện áp từ 12-18V.
Chân 4: FB, phản hồi điều chỉnh điện áp, kết nối với chân 4 của bộ chuyển đổi quang, vui lòng xác nhận rằng chân 3 của bộ ghép quang được kết nối với mặt đất nóng. Nếu nó không phải là mặt đất nóng, hãy rút ngắn optocoupler xuống đất nóng và ngắt kết nối mạch ngoại vi của chân 4.
5 feet: khởi động chân, kết nối cực dương của tụ điện + 300v
Hãy đảm bảo xem kỹ phương pháp kết nối cụ thể trước khi sửa đổi, và không mù quáng kết nối nó một cách khó phân biệt. Nếu bạn không hiểu, vui lòng kiểm tra sơ đồ mạch dưới vài lần!

Cách sử dụng:
1. Tháo chip nguồn (thường là 8 chân) trên bảng gốc và ống chuyển đổi (ống tối đa)
2. Kiểm tra tụ điện 300v và cho dù có bất kỳ phồng lên nào về hình thức của tụ điện ở cuối tải. Nếu có bất kỳ vấn đề gì, hãy thay thế nó trước.
3. Kiểm tra xem có đoản mạch ở đầu tải hay không, bảng AD, bảng điện áp cao, v.v.
4. Kết nối mạch tương ứng của mô-đun và kiểm tra cẩn thận rằng không có kết nối sai, nếu kết nối sai sẽ khiến mô-đun bị vỡ
5. Cài đặt ở vị trí tản nhiệt ban đầu, chú ý cách nhiệt, không đoản mạch
6. Bật nguồn, đo xem điện áp là đầu ra hay không, nếu không có đầu ra, hãy kiểm tra lý do

Lưu ý
1. Trước khi sử dụng mô-đun này, vui lòng kiểm tra xem có đoản mạch ở đầu lạnh hay không. Nếu có ngắn mạch, hãy sửa chữa nó trước. Nếu tụ điện được phồng lên, vui lòng thay thế nó trước. Nếu mạch gói điện cao áp ngắn mạch, hãy ngắt kết nối nó trước. Trước khi mô-đun này được cài đặt, hãy tháo nó ra. Chip nguồn và ống rêu của mô-đun ban đầu, tại thời điểm này, điện áp của điện cực ở giữa ống công tắc ban đầu đến mặt đất nóng nên có điện áp khoảng 300v.
2. Nếu 3 chân của optocoupler không được kết nối với mặt đất nóng, vui lòng kết nối 3 chân với mặt đất nóng và đồng thời tháo mạch ngoại vi của 4 chân và kết nối Dây trắng đến vị trí 4 chân.

Rắc rối:
1. Không có đầu ra: dây dẫn sai, không thể kết nối sai h

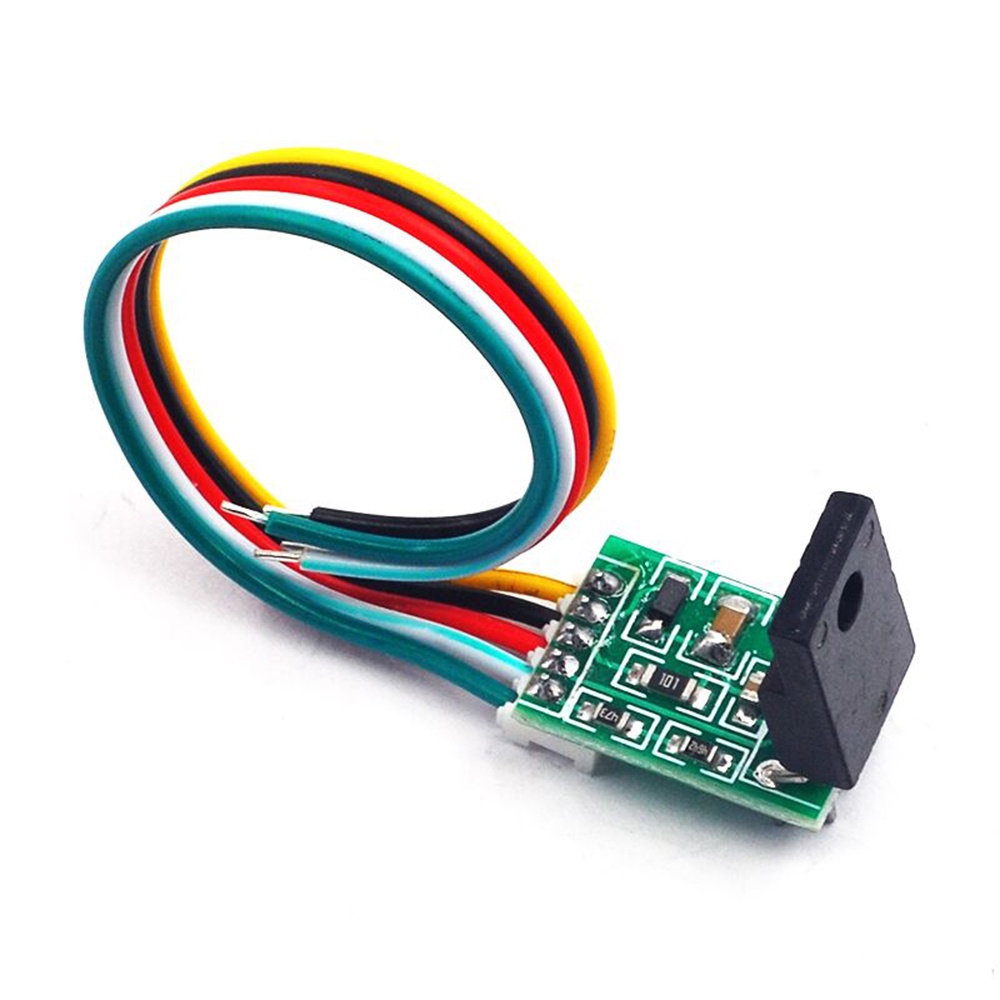

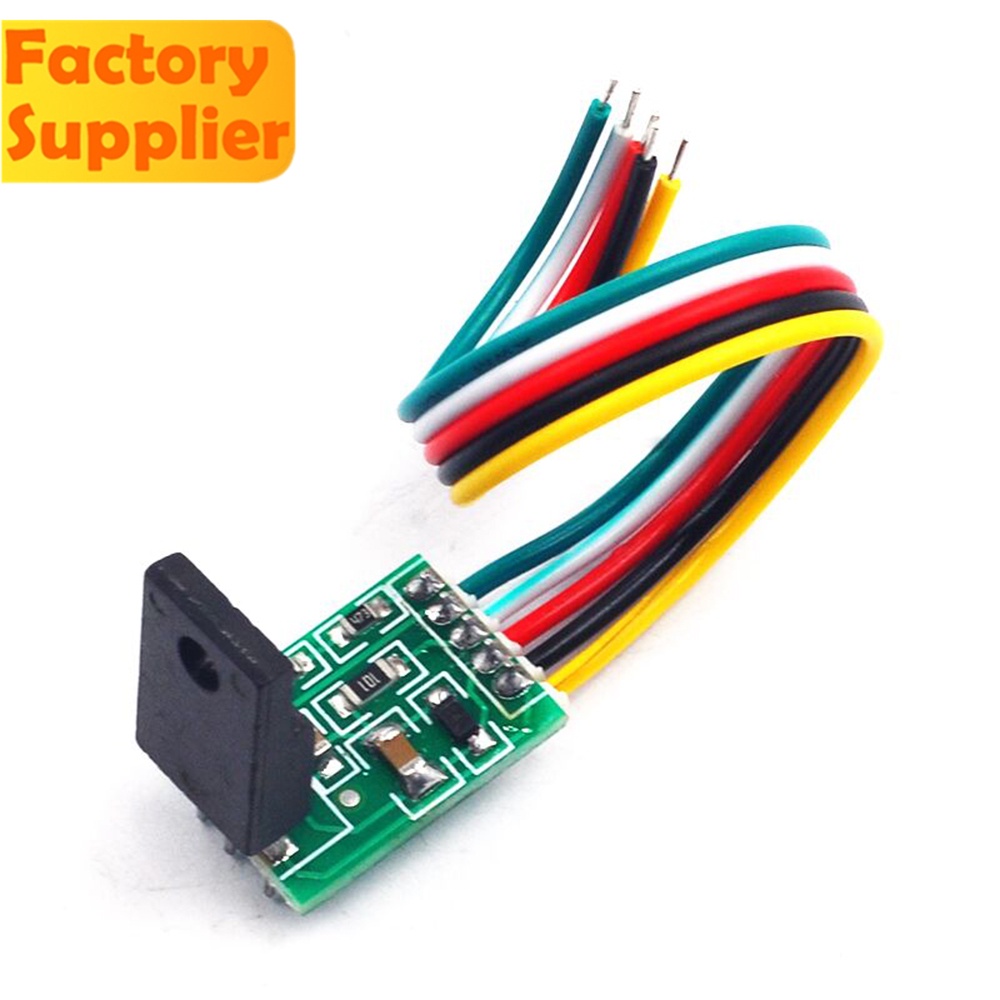

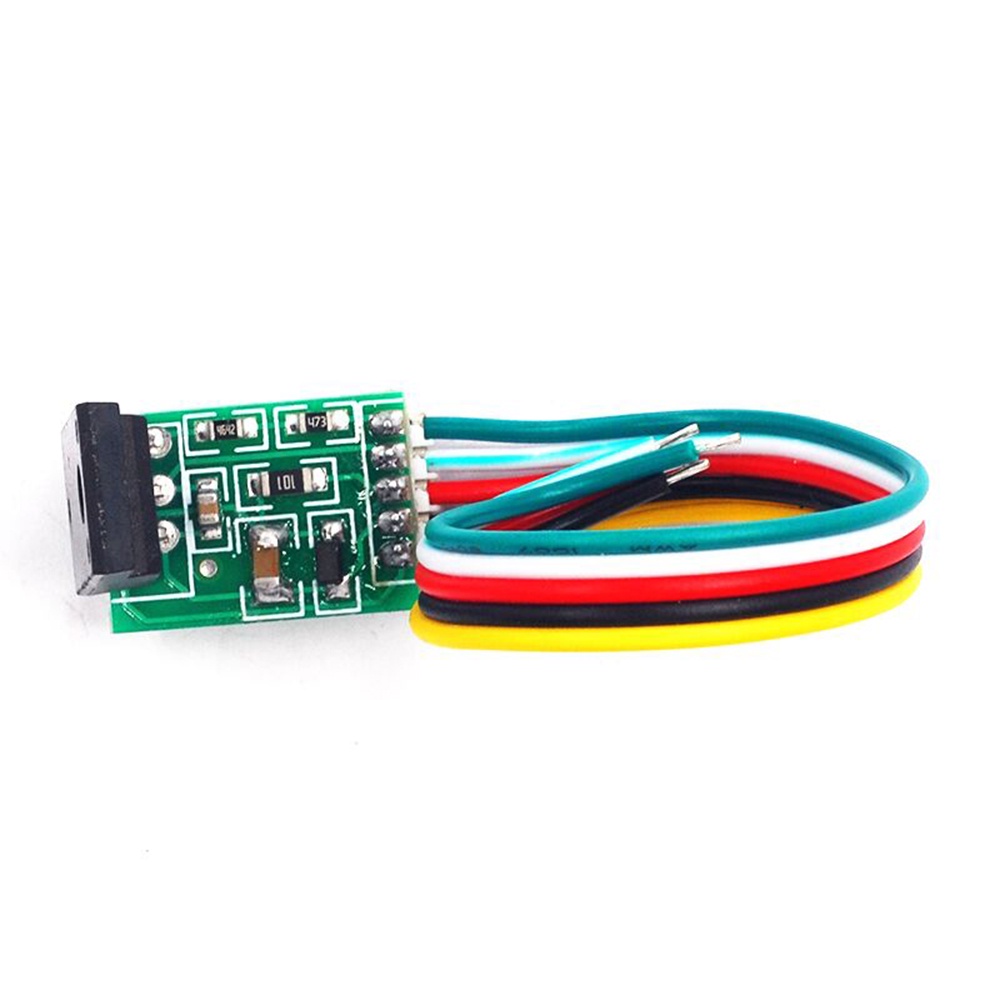

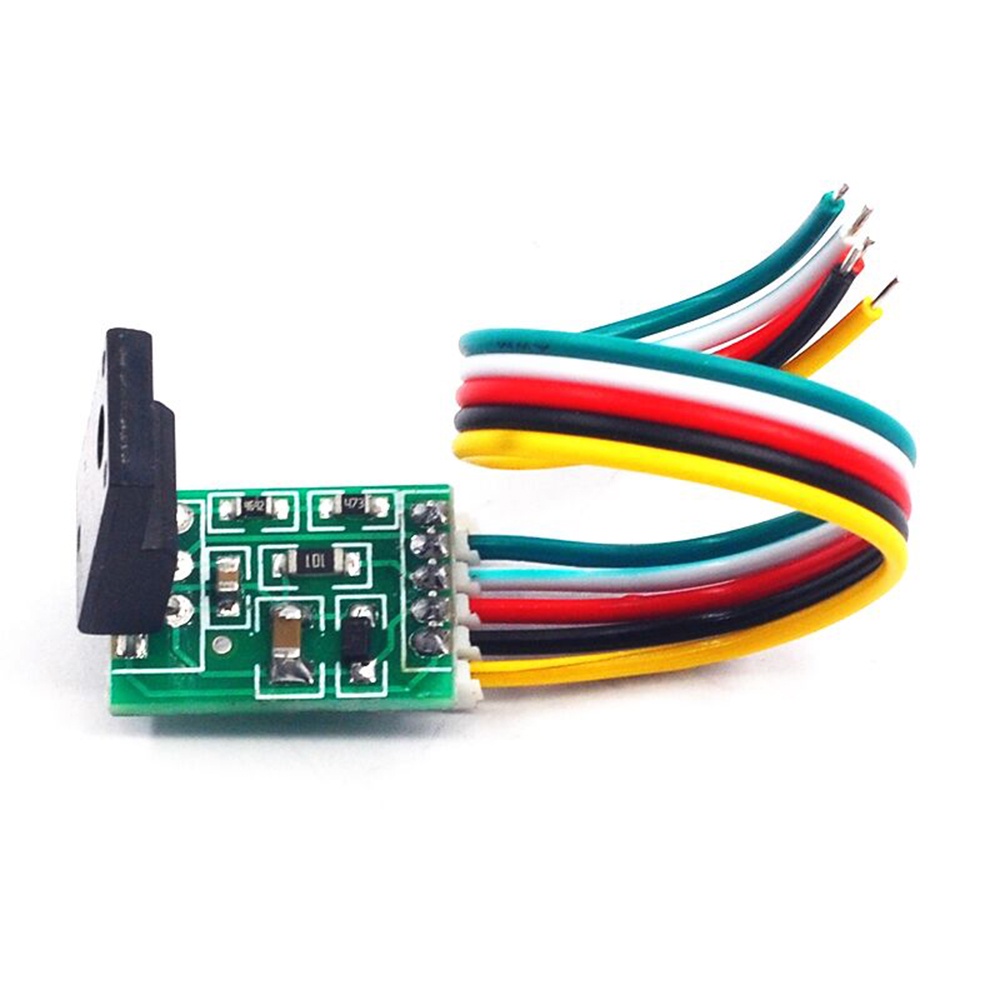

Hình ảnh sản phẩm
