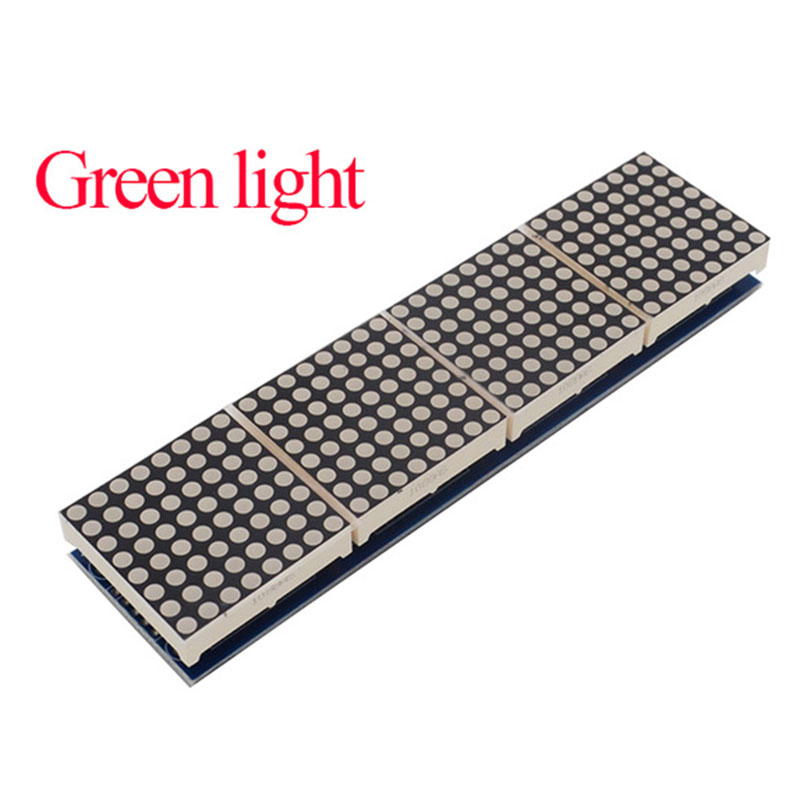

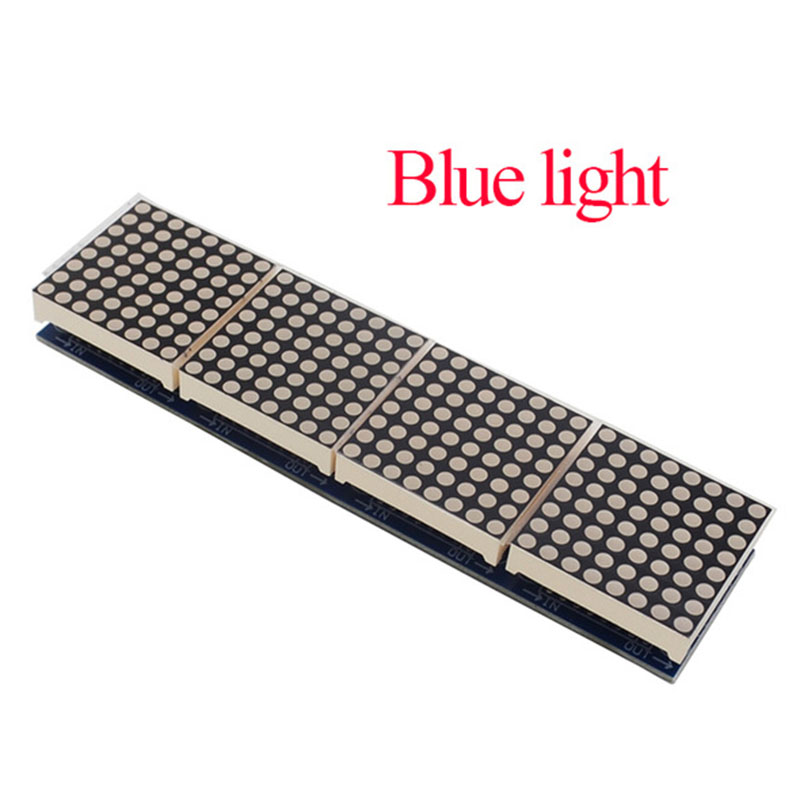

Giới thiệu Mô Đun Điều Khiển MCU Max7219 4 Trong 1

Max7219 là trình điều khiển hiển thị cực âm chung đầu vào / đầu ra nối tiếp tích hợp . Nó kết nối bộ vi xử lý và màn hình LED kỹ thuật số 8 chữ số 7 đoạn . Nó cũng có thể được kết nối với màn hình đồ thị thanh hoặc 64 đèn LED độc lập . Nó bao gồm một bộ mã hóa BCD loại trên chip , nhiều vòng quét , trình điều khiển từ phân đoạn và RAM tĩnh 8 x 8 để lưu trữ từng dữ liệu . Chỉ có một thanh ghi bên ngoài để đặt dòng phân đoạn của mỗi đèn LED . Giao diện loạt bốn dây tiện lợi có thể được kết nối với tất cả các bộ vi xử lý đa năng . Mỗi dữ liệu có thể được giải quyết mà không cần ghi lại tất cả các màn hình trong khi cập nhật . Max7219 cũng cho phép người dùng chọn mã hóa hoặc không mã hóa cho từng dữ liệu . Toàn bộ thiết bị bao gồm chế độ tắt nguồn thấp 150 μA , điều khiển độ sáng tương tự và kỹ thuật số , đăng ký giới hạn quét cho phép người dùng hiển thị 1-8 bit dữ liệu và chế độ phát hiện cho phép tất cả các đèn LED phát ra ánh sáng . Chỉ cần 3 cổng I0 để điều khiển 1 ma trận núm vú giả " Không nhấp nháy trong khi nhìn ma trận núm vú giả ' Hỗ trợ cascading '

Thông số mô-đun '
1. Một mô-đun có thể điều khiển một ma trận cực âm chung 8 x 8
2. Điện áp làm việc của mô-đun ' 5V

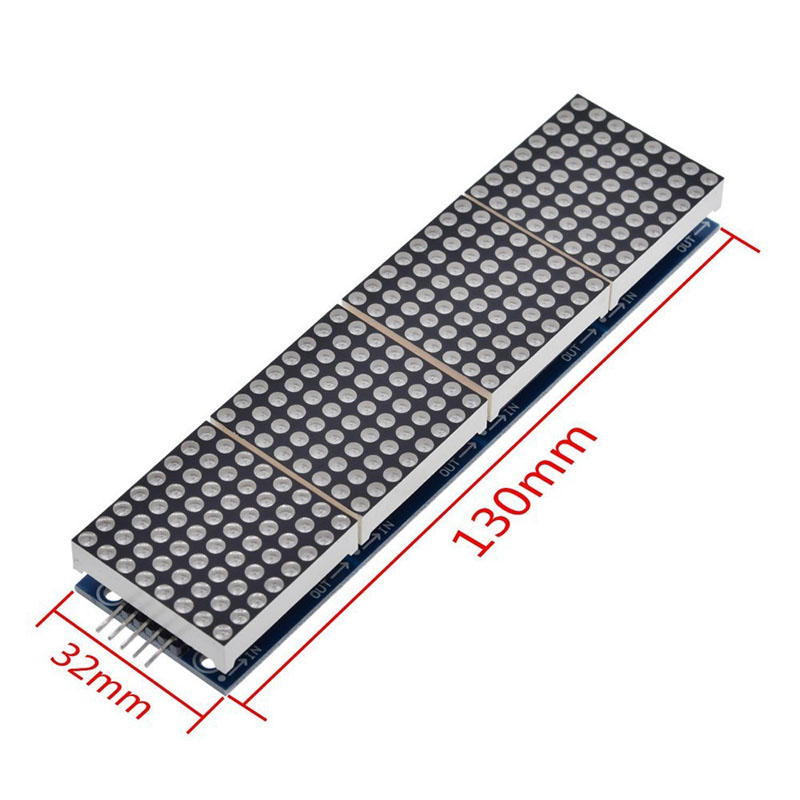

3. Kích thước mô-đun - dài 12,8 cm X rộng 3,2 cm X cao 1,3 cm
4. Với 64 lỗ vít lắp , đường kính 3mm
5. Mô-đun với giao diện đầu vào và đầu ra. hỗ trợ nhiều mô-đun xếp tầng

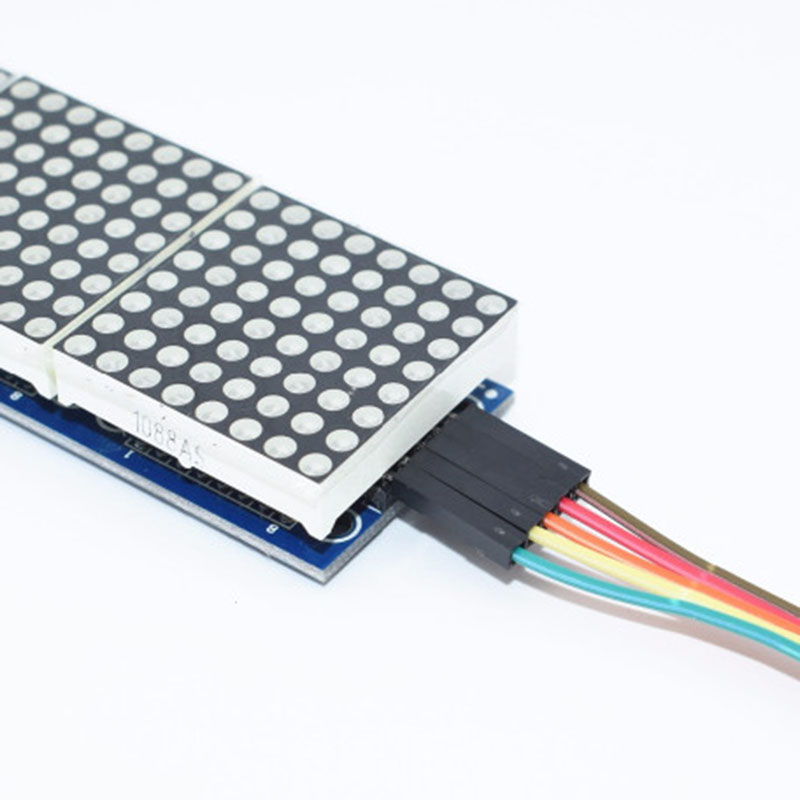

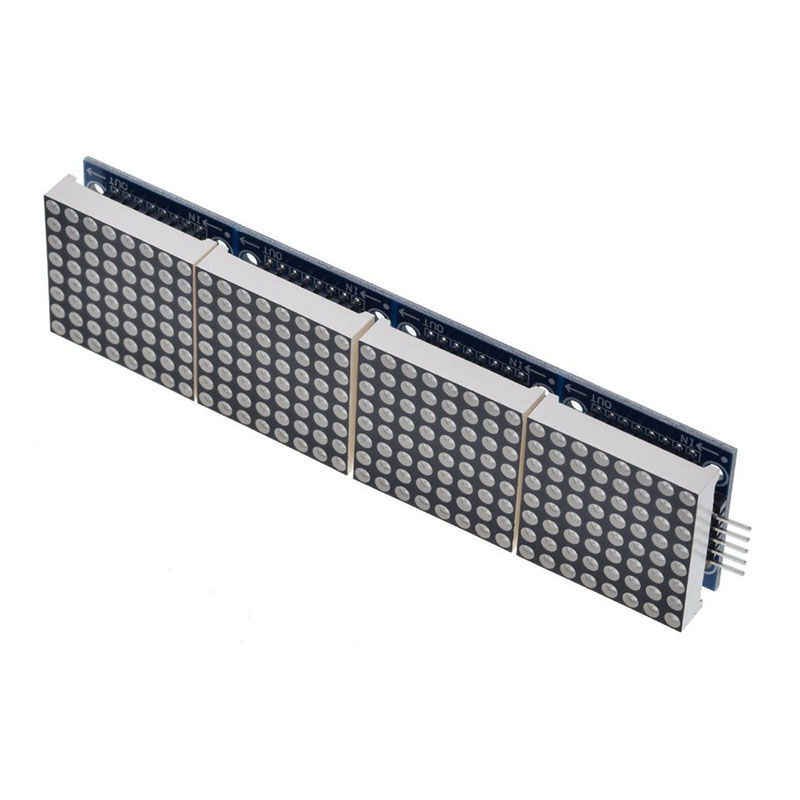

Hướng dẫn đấu dây '
1. Bên trái của mô-đun là cổng đầu vào và bên phải là cổng đầu ra .
2. Khi điều khiển một mô-đun , bạn chỉ cần kết nối cổng đầu vào với CPU
3. Khi nhiều mô-đun được xếp tầng , thiết bị đầu cuối đầu vào từ mô-đun đầu tiên được kết nối với CPU , đầu ra được kết nối với đầu vào của mô-đun thứ hai , đầu ra của mô-đun thứ hai được kết nối Đến đầu cuối đầu vào của mô-đun thứ hai. mô-đun thứ ba , v.v .

Lấy 51 máy vi tính chip đơn chẳng hạn như '
Vcc → 5V
Gnd → GND
Din → P2.2
Cs → P2.1
Nắn → P2.0

Gói "

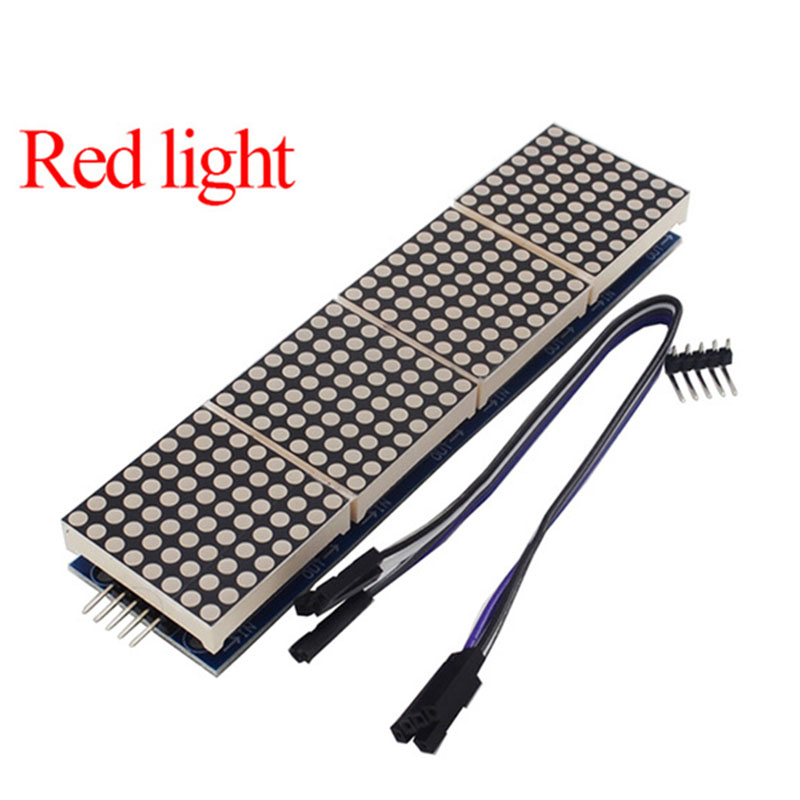

1. Mô-đun núm vú giả ma trận 4 trong 1 Max7219 ( sản phẩm đã hoàn thiện , với ma trận núm vú , đã được kiểm tra)
2. 20cm Dòng Dupont 5P
