Giới thiệu Mô-đun Điều Khiển Phạm Vi 45Db IF 50 Đầu Vào Và Đầu Ra
Dải điều khiển 45 dB NẾU Mô-đun bộ khuếch đại 50Ω Dải điện áp điều khiển trở kháng đầu vào và đầu ra (0-1VDC) Mô-đunCác tính năng: Thương hiệu mới và chất lượng cao
Ad8367 là cấu trúc x-amp của bộ khuếch đại NẾU bộ khuếch đại bao gồm suy giảm khả năng chống 9 đơn đặt hàng và một bộ khuếch đại cố định.
Cho phép điều khiển tuyến tính chính xác, phạm vi điều khiển 45 dB, nó không chỉ có thể định hình cộng với điều khiển điện áp áp dụng chế độ VGA truyền thống, đồng thời kết hợp bộ dò rám nắng vuông, cũng có thể hoạt động ở chế độ AGC.
Dải tần số hoạt động điển hình AD8367 dưới 500 MHz, có hai chế độ hoạt động: chế độ tích cực (Cao nảy mầm MODE) và chế độ âm (CHẤT Cấp MODE).
Dải điện áp điều khiển tương tự 50mV ~ 950mV, điều khiển độ nhạy 20mV / dB, có thể được đặt bằng chế độ đầu cuối điều khiển AGC là chế độ điều khiển tích cực hoặc tiêu cực để phù hợp với các đặc điểm của cấu trúc khuếch đại logarithmic Phản hồi tiêu cực ổn định mạch AGC.
Khi hoạt động ở chế độ điều khiển tích cực và âm tính, mối quan hệ giữa điện áp điều khiển logarithmic và tuyến tính giữa AD8367 là: chế độ tích cực: G = 50Vc-5 (dB), chế độ âm: G = 45-50Vc (dB) ở đâu, G là đơn vị của dB; Vc là điện áp điều khiển, trong vôn. Mô-đun có vỏ chắn và chống đảo ngược để bảo vệ diode.
Thông số kỹ thuật: Chất liệu: Kim loại

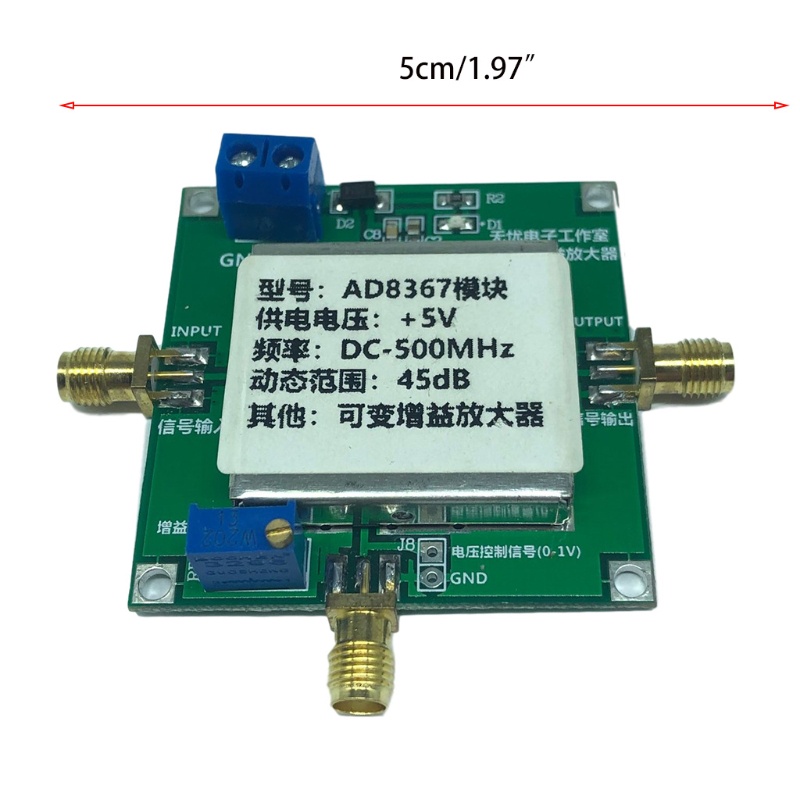

Chiều dài: 5cm / 1,97in
Điện áp cung cấp điện: + 5V cho DC (Dòng điện điển hình 200mA / Đầu ra tối đa
Tần số hoạt động: DC-500MHZ, trở kháng đầu vào và đầu ra: 50 ohms;
Biên độ đầu ra tối đa: 27dbm (200 ohms)
Phạm vi thay đổi: 46dB (xem đường cong cụ thể S21)
Dải điện áp điều khiển: 0-1VDC, chiết áp bên trong tùy chọn hoặc chương trình cộng với da.
Để cung cấp chương trình PDF
Có thể được định hình và chế độ Vca Chế độ AGC
Gói bao gồm: 1x Mô-đun khuếch đại
Lưu ý: Xin vui lòng cho phép lỗi 0-2cm do đo lường thủ công. xin hãy chắc chắn rằng bạn không nhớ trước khi bạn đấu giá.
Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực tế của sản phẩm. Cảm ơn bạn!

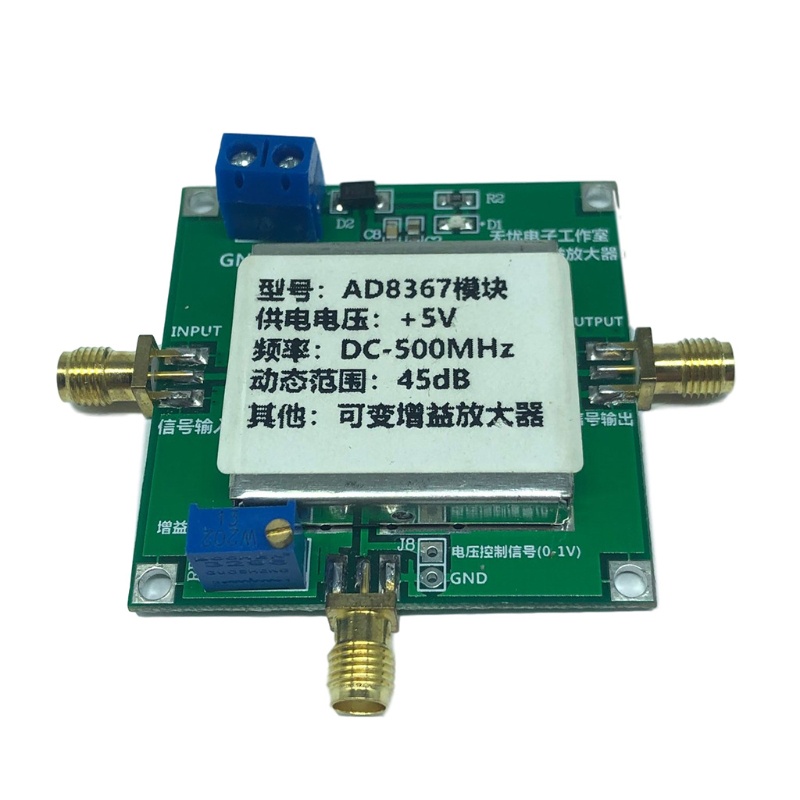

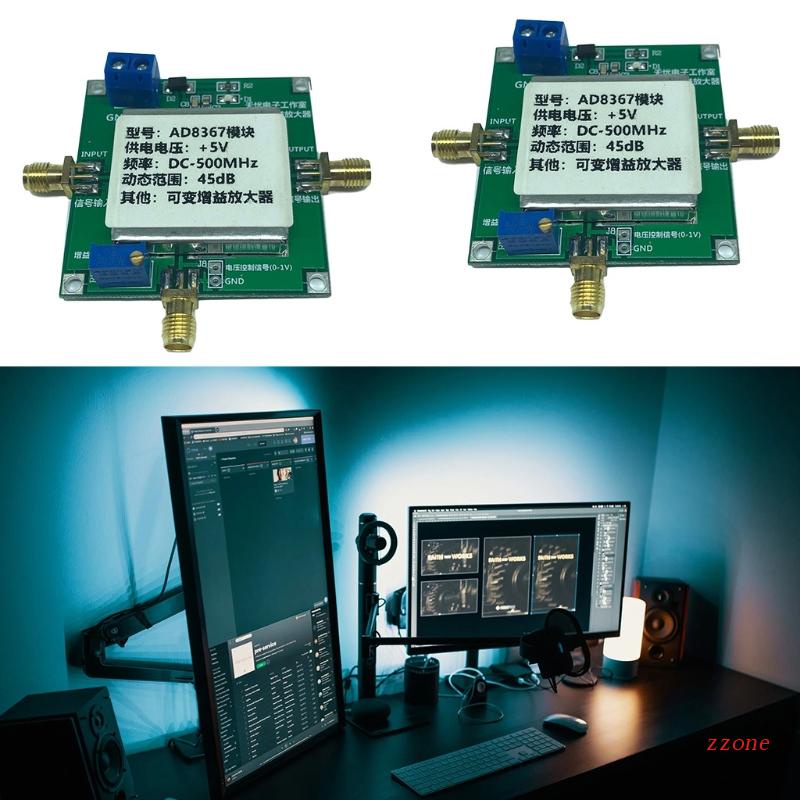

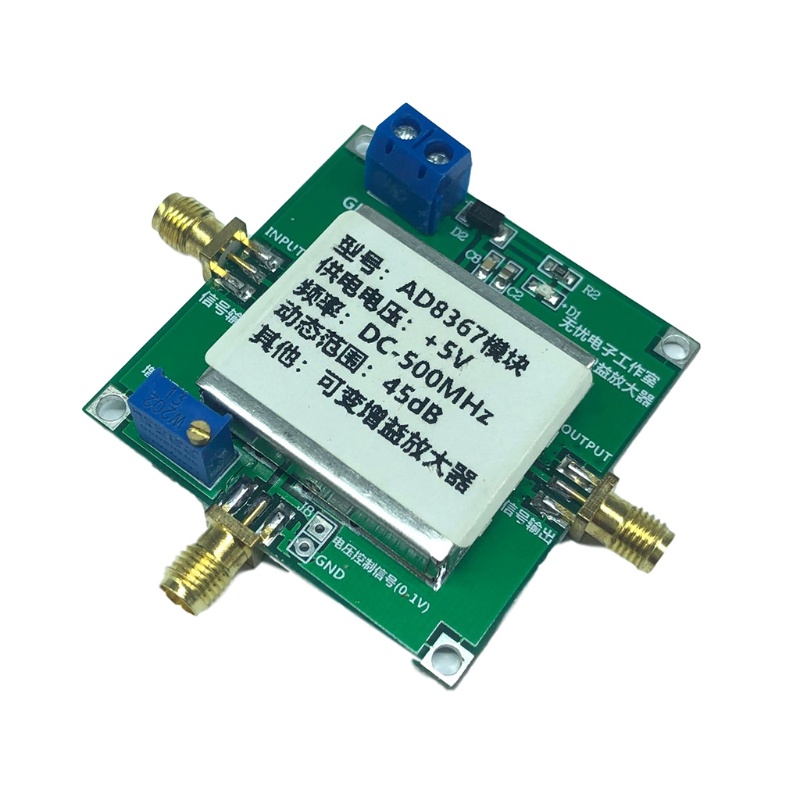

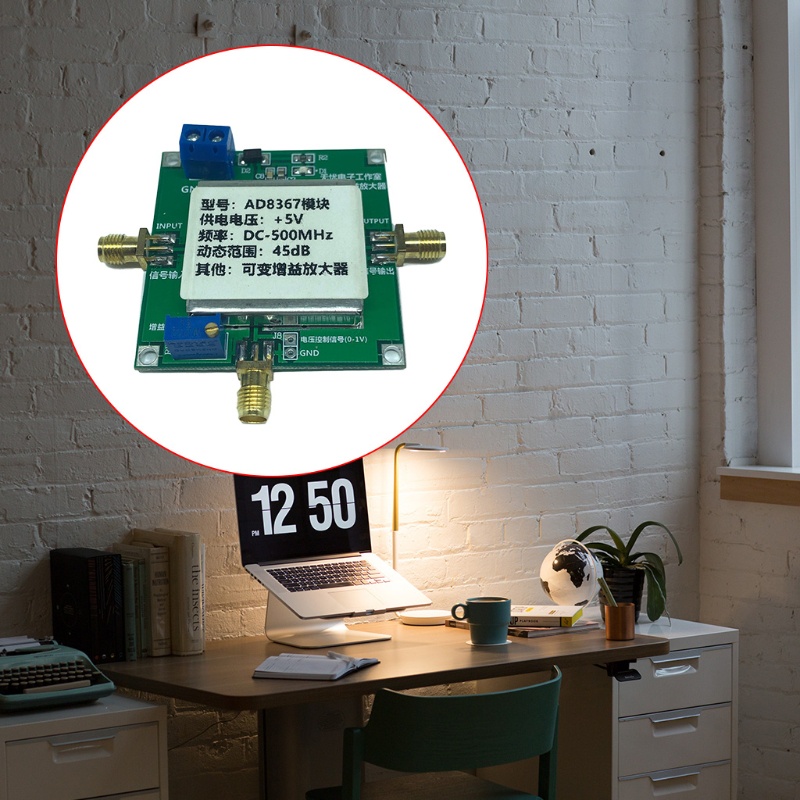

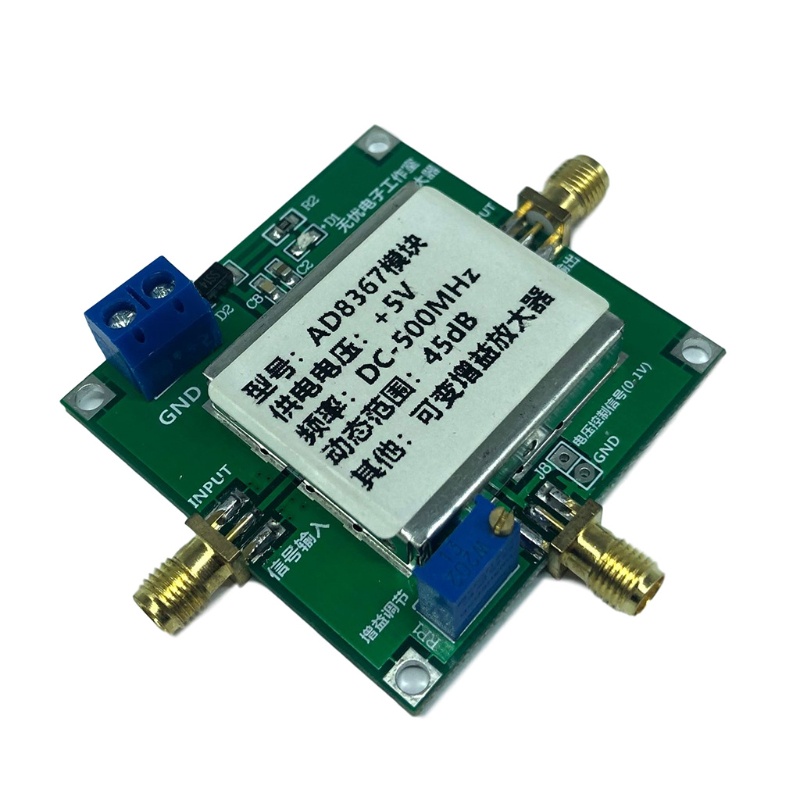

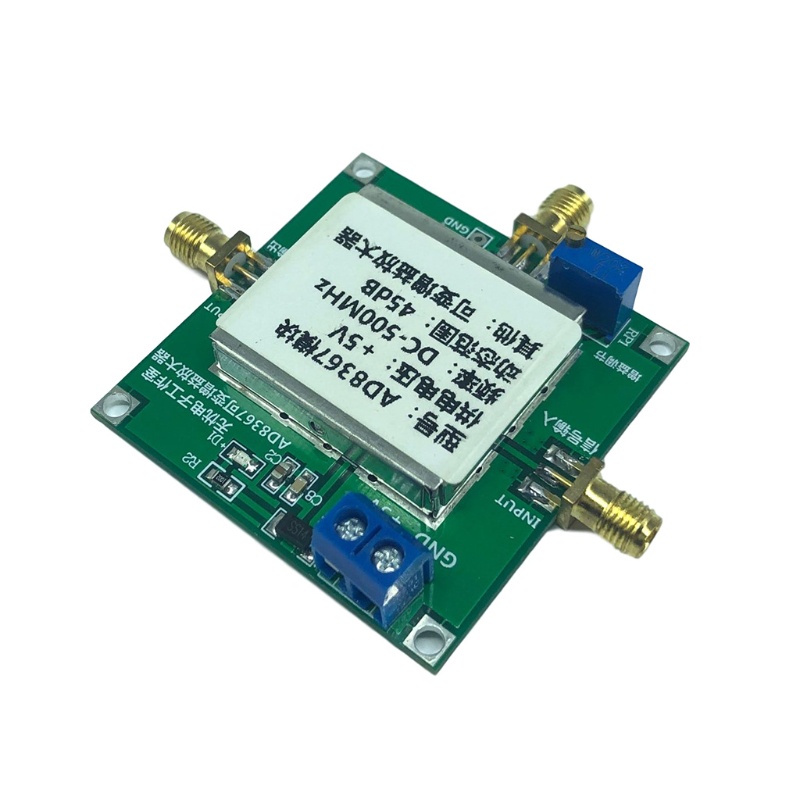

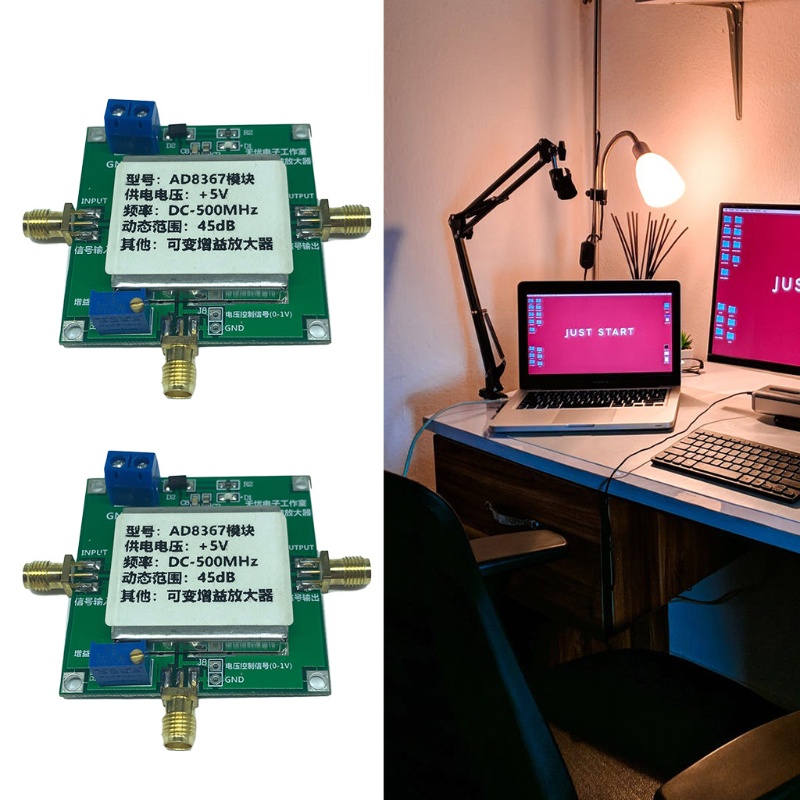

Hình ảnh sản phẩm
