Mô Đun Điều Khiển Tốc Độ Động Cơ PWM DC3.3-30V 1Hz-150KHz

Giới thiệu Mô Đun Điều Khiển Tốc Độ Động Cơ PWM DC3.3-30V 1Hz-150KHz

Trình điều khiển PWM công suất cao này là đầu ra loại công tắc MOS. Khi tải không được kết nối, không có dạng sóng, và dạng sóng chỉ xuất hiện sau khi tải được kết nối. tải được kết nối. Thích hợp cho động cơ truyền động trực tiếp, van điện từ, đèn LED và các tải khác, dòng điện nhỏ hơn 8A. Thiết kế hai chế độ, tần số (liên tục) và chu kỳ nhiệm vụ có thể điều chỉnh theo chế độ PWM và thời gian chiều rộng xung tích cực, thời gian chiều rộng xung âm, độ trễ-trọng công suất bắt đầu theo thời gian và số xung có thể điều chỉnh ở chế độ xung.



Đặc điểm:

Trình điều khiển PWM công suất cao này là đầu ra loại công tắc MOS. Khi tải không được kết nối, không có dạng sóng, và dạng sóng chỉ xuất hiện sau khi tải được kết nối.

Thích hợp cho động cơ truyền động trực tiếp, van điện từ, đèn LED và các tải khác, dòng điện nhỏ hơn 8A.

Nó cũng có thể được sử dụng trong hàng loạt với điện trở công suất để đạt được đầu ra PWM dòng cao với dạng sóng ngược và dòng điện nhỏ hơn 100mA.

Hỗ trợ điều chỉnh độ sáng LED, điều chỉnh tốc độ động cơ, tần số, chu kỳ làm việc có thể được điều chỉnh.

Dẫn các van điện từ để kéo và nhả, chu kỳ tự động, đầu ra độ trễ, số chu kỳ (hoặc vòng lặp vô hạn) có thể được đặt.

Điều khiển thiết bị để bật và tắt, thực hiện kiểm tra mệt mỏi, chảy xệ điện áp và các thử nghiệm khác để xác minh độ tin cậy của thiết bị khách hàng.

Sự chậm trễ bắt đầu tải, thời gian trễ có thể được thiết lập, sau khi sự chậm trễ, nó sẽ được bật hoặc ngắt quãng.

Đầu vào điện áp rộng 3,3-30V, với nút khởi động và dừng và dây điện đầu cuối 5,08mm.

Có thể chọn hai chế độ, chế độ PWM và chế độ xung, bạn có thể lựa chọn tùy theo nhu cầu của mình.

Chế độ PWM: Tần số (liên tục) và chu kỳ nhiệm vụ có thể điều chỉnh. Lưu ý rằng không thể đặt số lần tắt và bật ở chế độ này, giúp việc đạp xe luôn bật và tắt.

Chế độ xung: Thời gian chiều rộng xung dương, thời gian chiều rộng xung âm, độ trễ khi nguồn bắt đầu vào thời gian và số xung có thể điều chỉnh được. Tất cả các thông số cài đặt không bị mất khi tắt máy.

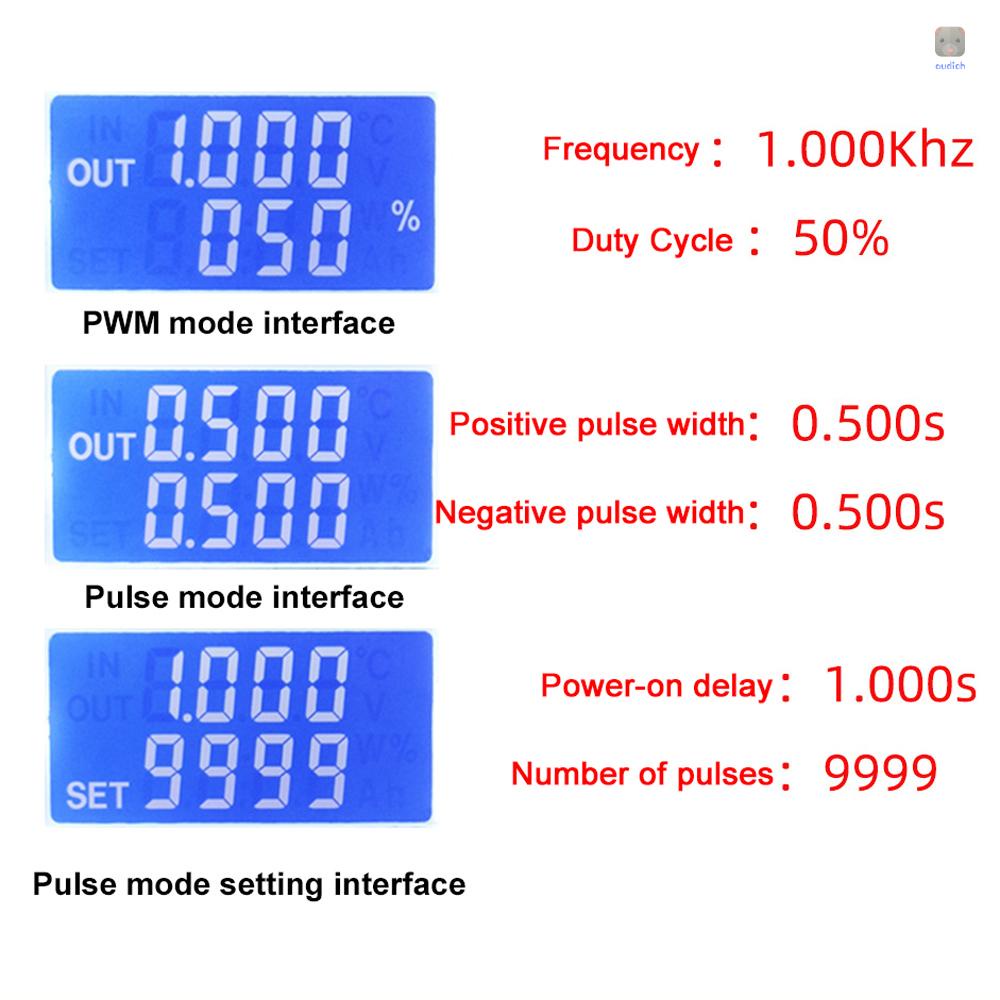

Màn hình kỹ thuật số với thiết kế góc nhìn rộng, màn hình có chế độ "%" cho chế độ PWM, mặt phải của màn hình không có chế độ "%" cho chế độ PULSE.



Thông tin chi tiết:

Tên: Trình điều khiển PWM

Chất liệu: Nhựa

Điện áp hoạt động: 3,3-30V (lưu ý rằng các cực âm và dương không được đảo ngược, nếu không nó có thể bị cháy)

Dải tần số: 1Hz-150KHz, độ chính xác khoảng 2%. Điều khiển tốc độ động cơ thường chọn 20KHZ

Phạm vi chu kỳ nhiệm vụ: 0-100%, 1% bước

Số xung: 1-9999 hoặc vô cực (màn hình "----"đại Diện cho vô cực)

Thời gian đầu ra trễ: 0.000s-9999s, tối thiểu 1ms có thể được đặt

Chiều dài chiều rộng xung tích cực và âm: 0.000s-9999s, tối thiểu có thể được đặt thành 1ms

Khả năng chịu tải đầu ra: nhỏ hơn 8A (ống chuyển mạch MOS)

Biên độ đầu ra: biên độ bằng điện áp cung cấp (OUT + và V+ mô-đun kết nối trực tiếp bên trong)

Kích thước mục: 79 * 43 * 30mm / 3,11 * 1,69 * 1,18in

Trọng lượng mục: 42g / 1,48ounce

Kích thước gói: 80 * 30 * 45mm / 3,15 * 1,18

Hình ảnh sản phẩm
