Mô đun đo điện áp kỹ thuật số pzem-004t

Giới thiệu Mô đun đo điện áp kỹ thuật số pzem-004t

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Mô tả Sản phẩm
Model: PZEM-004T

A. Chức năng
1. Chức năng đo thông số điện (điện áp, dòng điện, công suất hoạt động).
2. Chức năng rõ ràng của nút nguồn.
3. Chức năng lưu trữ dữ liệu ngắt nguồn (ngắt nguồn cộng dồn trước khi lưu).
4. Chức năng hiển thị PC (hiển thị điện áp, dòng điện, công suất hoạt động).
5. Chức năng giao tiếp nối tiếp (đi kèm với giao diện nối tiếp TTL, thông qua các thiết bị đầu cuối khác nhau giao tiếp với tấm bộ điều hợp, đọc và thiết lập các thông số).
B. Màn hình phía trước và phím.
Một. UI
Bao gồm 4 cửa sổ hiển thị PC, được sử dụng để hiển thị các thông số điện áp, dòng điện, công suất

Hai. Định dạng hiển thị
1. Công suất: dải đo 0 ~ 22kW
0 ~ 10kW trong định dạng hiển thị từ 0,000 đến 9,999;
Trong định dạng hiển thị 10 ~ 22kW 10,00 ~ 22,00.

2. Công suất: dải đo 0 ~ 9999kWh
0 ~ 10kWh trong định dạng hiển thị từ 0,000 đến 9,999;
10 ~ 100kWh trong định dạng hiển thị từ 10,00 đến 99,99;
100 ~ 1000kWh trong định dạng hiển thị 100,0 đến 999,9;
1000 ~ 9999kWh và cao hơn định dạng hiển thị từ 1000 đến 9999.

3. Điện áp: Phạm vi kiểm tra 80 ~ 260VAC
Định dạng hiển thị 110.0 ~ 220.0.

4. Dòng điện: dải đo 0 ~ 100A
Định dạng hiển thị 00,00 đến 99,99.

Ba. Nút
Một nút tích hợp trên bảng điều khiển, được sử dụng để làm rõ chức năng của điện,
Phương pháp xóa sạch điện: Nhấn phím ZERO năm giây, sau đó thả nút! Nhấn một lần nữa để xóa khóa, dữ liệu được xóa và trống sạc thoát ra, hoàn thành xóa cho đến hiện tại.

C. Giao tiếp nối tiếp
Mô-đun được trang bị một giao diện truyền thông dữ liệu nối tiếp TTL thông qua cổng nối tiếp có thể đọc và thiết lập các thông số liên quan; nhưng nếu bạn muốn thiết bị có USB hoặc RS232 (chẳng hạn như máy tính) giao tiếp, thì bạn cần phải trang bị bo mạch phần cứng bộ điều hợp TTL khác (giao tiếp USB cần với tấm bộ điều hợp TTL sang USB; giao tiếp RS232 cần với bộ điều hợp TTL sang RS232 tấm), tấm bộ điều hợp của các chi tiết kết nối cụ thể có thể tìm thấy trong Hình.

D. Mô tả thông tin liên lạc
1. Kết nối phần cứng theo sơ đồ nối dây.
2. Kết nối dây sau khi chọn cổng đầu giao tiếp của mô-đun phần mềm PC hỗ trợ cổng giao tiếp COM2 \ COM3 \ COM4, ​​thông qua Trình quản lý thiết bị để xem, nếu không có nhiều cổng bạn cần phải sửa đổi cổng.

E. Cân nhắc
1. Mô-đun này phù hợp để sử dụng trong nhà, không sử dụng ngoài trời.
2. Tải áp dụng không được vượt quá công suất định mức.
3. Hệ thống dây điện không thể sai.

F. Thông số kỹ thuật
1. Điện áp hoạt động: 80 ~ 260VAC
2. Điện áp thử nghiệm: 80 ~ 260VAC
2. Công suất định mức: 100A / 22000W
3. Tần số hoạt động: 45-65Hz
4. Độ chính xác của phép đo: 1,0
Sơ đồ hệ thống dây điện:
(此处 插 图片 1A30131-00)

Gói hàng bao gồm:
1 * Mô đun đồng hồ đo đa năng kỹ thuật số AC Watt Volt kiểm tra dòng điện PZEM-004T

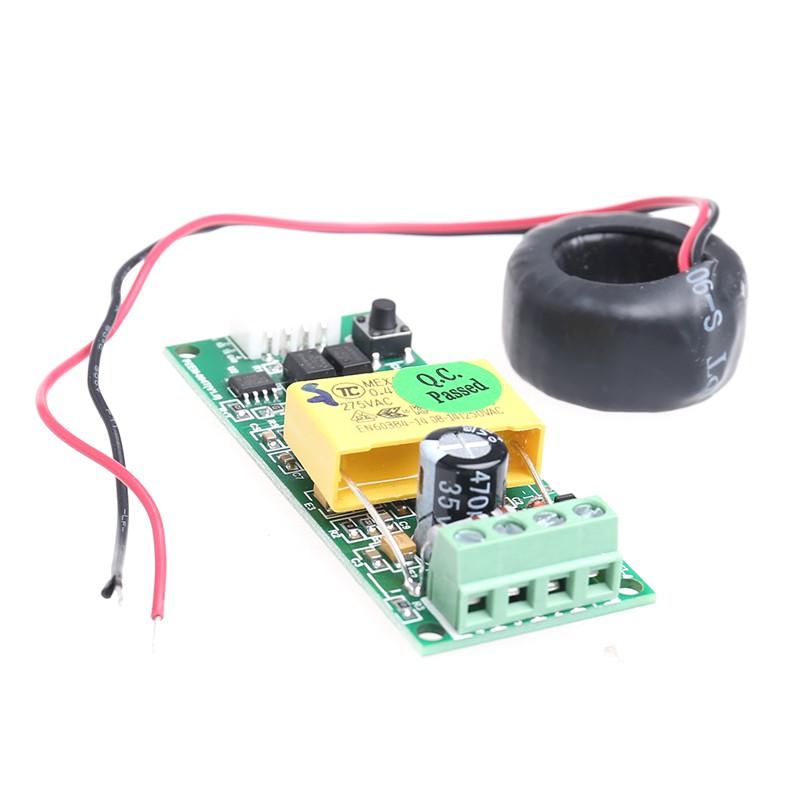

Hình ảnh sản phẩm
