Mô đun đọc thẻ nhớ mini TF kèm bộ chuyển đổi

Giới thiệu Mô đun đọc thẻ nhớ mini TF kèm bộ chuyển đổi

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Mô-đun (Bộ điều hợp thẻ MicroSD) là một mô-đun đọc thẻ Micro SD, thông qua hệ thống tệp và trình điều khiển giao diện SPI, MCU để hoàn thành hệ thống tệp để đọc và ghi thẻ MicroSD. Người dùng có thể trực tiếp sử dụng IDE đi kèm với thẻ SD để hoàn thành việc khởi tạo và đọc-ghi thẻ thư viện

Các tính năng của mô-đun như sau:

1. Hỗ trợ thẻ Micro SD, thẻ Micro SDHC (thẻ tốc độ cao)

Bảng mạch chuyển đổi 2 mức giao diện mức cho 5V hoặc 3,3V

Nguồn cấp 3 là 4.5V ~ 5.5V, bảng mạch điều chỉnh điện áp 3.3V

4. Là giao diện truyền thông tiêu chuẩn Giao diện SPI

5.4 Lỗ định vị vít M2 để lắp đặt dễ dàng

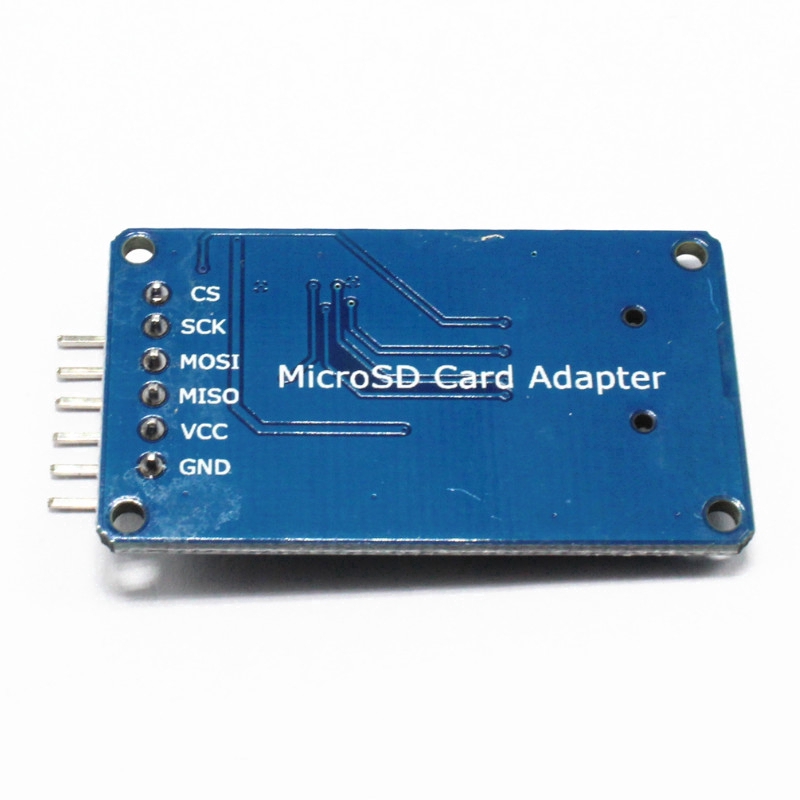

Giao diện điều khiển: Tổng cộng sáu chân (GND, VCC, MISO, MOSI, SCK, CS), GND nối đất, VCC là nguồn cấp, MISO, MOSI, SCK là bus SPI, CS là chân tín hiệu chọn chip;

Mạch điều chỉnh điện áp 3.3V: Ngõ ra điều chỉnh LDO là chip chuyển đổi mức 3.3V, cấp thẻ Micro SD;

Mạch chuyển đổi mức: Thẻ Micro SD thành hướng của tín hiệu được chuyển đổi thành 3.3V, các giao diện thẻ MicroSD để điều khiển hướng của tín hiệu MISO cũng được chuyển đổi thành 3.3V, hệ thống vi điều khiển AVR chung có thể đọc tín hiệu;

Đầu nối thẻ nhớ Micro SD: Lớp ván self-bomb, dễ dàng lắp thẻ.

Lỗ định vị: 4 vít M2 đường kính lỗ định vị là 2,2mm, dễ dàng định vị để lắp đặt, đạt được sự kết hợp giữa các mô-đun;

#SD Card #Reader #ModuleMô-đun (Bộ điều hợp thẻ MicroSD) là một mô-đun đọc thẻ Micro SD, thông qua hệ thống tệp và trình điều khiển giao diện SPI, MCU để hoàn thành hệ thống tệp để đọc và ghi thẻ MicroSD. Người dùng có thể trực tiếp sử dụng IDE đi kèm với thẻ SD để hoàn thành việc khởi tạo và đọc-ghi thẻ thư viện

Các tính năng của mô-đun như sau:

1. Hỗ trợ thẻ Micro SD, thẻ Micro SDHC (thẻ tốc độ cao)

Bảng mạch chuyển đổi 2 mức giao diện mức cho 5V hoặc 3,3V

Nguồn cấp 3 là 4.5V ~ 5.5V, bảng mạch điều chỉnh điện áp 3.3V

4. Là giao diện truyền thông tiêu chuẩn Giao diện SPI

5.4 Lỗ định vị vít M2 để lắp đặt dễ dàng

Giao diện điều khiển: Tổng cộng sáu chân (GND, VCC, MISO, MOSI, SCK, CS), GND nối đất, VCC là nguồn cấp, MISO, MOSI, SCK là bus SPI, CS là chân tín hiệu chọn chip;

Mạch điều chỉnh điện áp 3.3V: Ngõ ra điều chỉnh LDO là chip chuyển đổi mức 3.3V, cấp thẻ Micro SD;

Mạch chuyển đổi mức: Thẻ Micro SD thành hướng của tín hiệu được chuyển đổi thành 3.3V, các giao diện thẻ MicroSD để điều khiển hướng của tín hiệu MISO cũng được chuyển đổi thành 3.3V, hệ thống vi điều khiển AVR chung có thể đọc tín hiệu;

Đầu nối thẻ nhớ Micro SD: Lớp ván self-bomb, dễ dàng lắp thẻ.

Lỗ định vị: 4 vít M2 đường kính lỗ định vị là 2,2mm, dễ dàng định vị để lắp đặt, đạt được sự kết hợp giữa các mô-đun;

#SD Card #Reader #Module

Hình ảnh sản phẩm
