Mô Đun Động Cơ Bước L298N

Giới thiệu Mô Đun Động Cơ Bước L298N

Bảng điều khiển mô-đun L298N L298 động cơ bước thông minh rô-bốt Peltier điều khiển động cơ công suất cao cho Arduino

Đặc điểm:
Tên mô-đun: mô-đun truyền động động cơ cầu H kép
Chế độ làm việc: H dẫn động cầu (đường đôi)
Chip điều khiển chính: L298N
Điện áp logic: 5V
Điện áp ổ đĩa: 5v-35v
Dòng logic: 0mA-36mA
Dòng điện hiện tại: 2A (MAX cầu đơn)
Nhiệt độ bảo quản: - 20 ℃ đến + 135 ℃
Công suất tối đa: 25W
Trọng lượng: 30 g
Kích thước ngoại vi: 43 * 43 * 27mm

Đặc điểm sản phẩm:
Mô-đun này SỬ DỤNG L298N làm chip ổ đĩa chính, với khả năng truyền động mạnh mẽ, nhiệt thấp và khả năng chống nhiễu mạnh.

Thông qua mô-đun này có thể sử dụng các bộ phận cấp nguồn ổ đĩa 78 m05 tích hợp, nhưng để tránh hỏng chip điều chỉnh điện áp, khi sử dụng điện áp lái xe lớn hơn 12 v, vui lòng sử dụng bộ nguồn bên ngoài logic 5 v .

Mô-đun này SỬ DỤNG điện dung bộ lọc công suất lớn, một diode bảo vệ tiếp tục, có thể cải thiện độ tin cậy.

Lưu ý:
1. Khi bạn đang điều khiển điện áp (biểu trưng phía trên cho đầu vào 12 v, thực tế có thể chấp nhận phạm vi đầu vào là 7 đến 12v) cho 7v đến 12v, có thể tạo nguồn điện trên bo mạch logic 5v, khi sử dụng trên bo mạch sau 5v cung cấp điện, giao diện + 5v
Bộ nguồn không cung cấp điện áp đầu vào, nhưng có thể mang lại điện áp 5V để sử dụng bên ngoài.
Các chuyên gia cho biết thêm:
2. Khi điện áp lái xe cao hơn 12V, nhỏ hơn hoặc bằng 24V
Khi đặt điện áp lớn nhất vào điện áp lớn nhất trong 298 ứng dụng bảo toàn đến 24V, ví dụ, động cơ có điện áp danh định là 18V phải được dẫn động.
Đầu tiên bạn phải tháo đầu ra 5V của bo mạch để bật nắp jumper. Sau đó 5V được truy cập bên ngoài cổng đầu ra 5V
5V cho phép nguồn trở thành tín hiệu điều khiển với mức 5V. Khi đầu vào tín hiệu hợp lệ và khi nguồn điện bình thường trong mô-đun truyền động động cơ, mô-đun truyền động động cơ sẽ xuất ra dòng điện. Nếu không, ngay cả khi nguồn điện bình thường, không có dòng điện trên động cơ.
Cấp điện áp cho mạch logic bên trong L298N. (đây là một ứng dụng áp suất cao, độc đáo!)

Gói hàng bao gồm:
1 * mô-đun bảng điều khiển L298N

Lưu ý trước khi mua:
1. Tất cả các hàng hóa có trong kho và chúng tôi sẽ gửi ngay lập tức nếu chúng tôi nhận được đơn đặt hàng.
2. Xin vui lòng đọc mô tả mặt hàng, nếu bạn có bất kỳ câu hỏi nào, đừng ngần ngại liên hệ với chúng tôi.

Sau khi mua:
1. Nếu bạn hài lòng, xin vui lòng cho chúng tôi 5 sao khen ngợi.
2. Xin vui lòng liên hệ với chúng tôi trước khi bạn sẽ cho chúng tôi đánh giá xấu. Chúng tôi rất hữu ích và sẽ giải quyết các vấn đề.
Nếu bạn nhận được một mặt hàng bị lỗi, vui lòng liên hệ với chúng tôi ngay với hình ảnh hoặc video mặt hàng

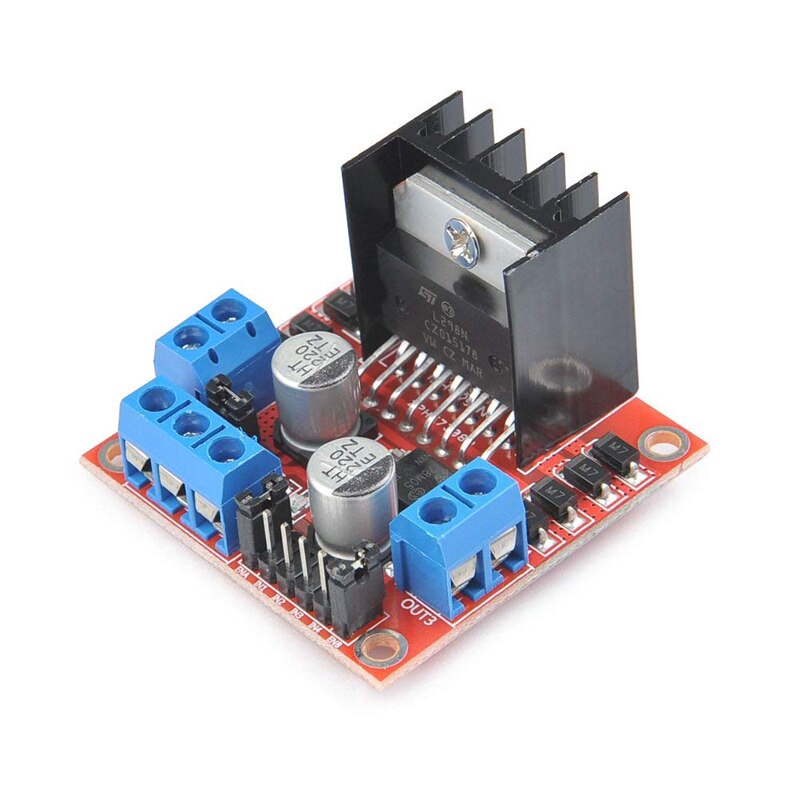

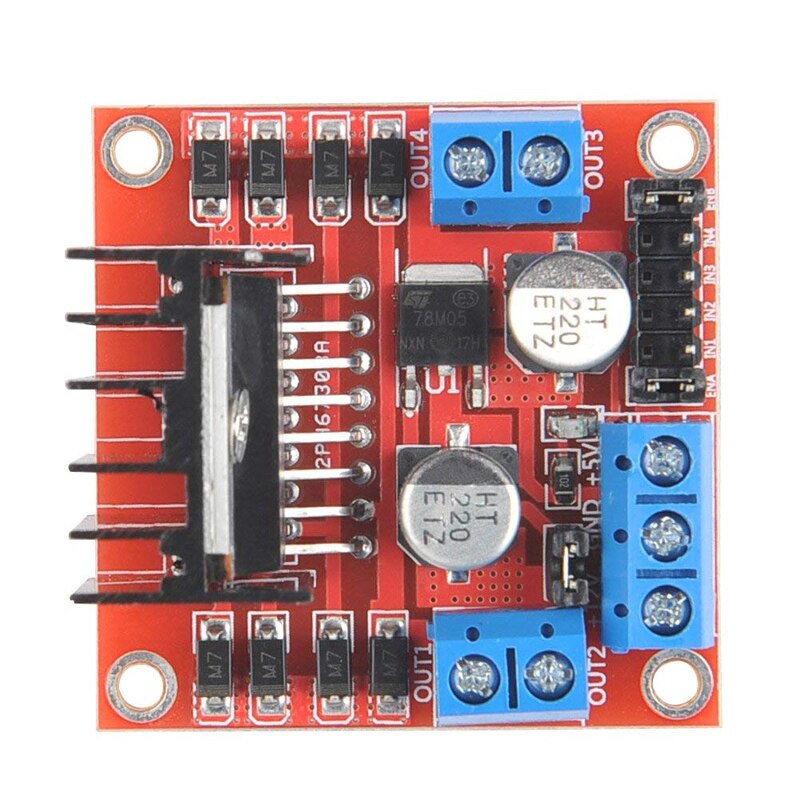

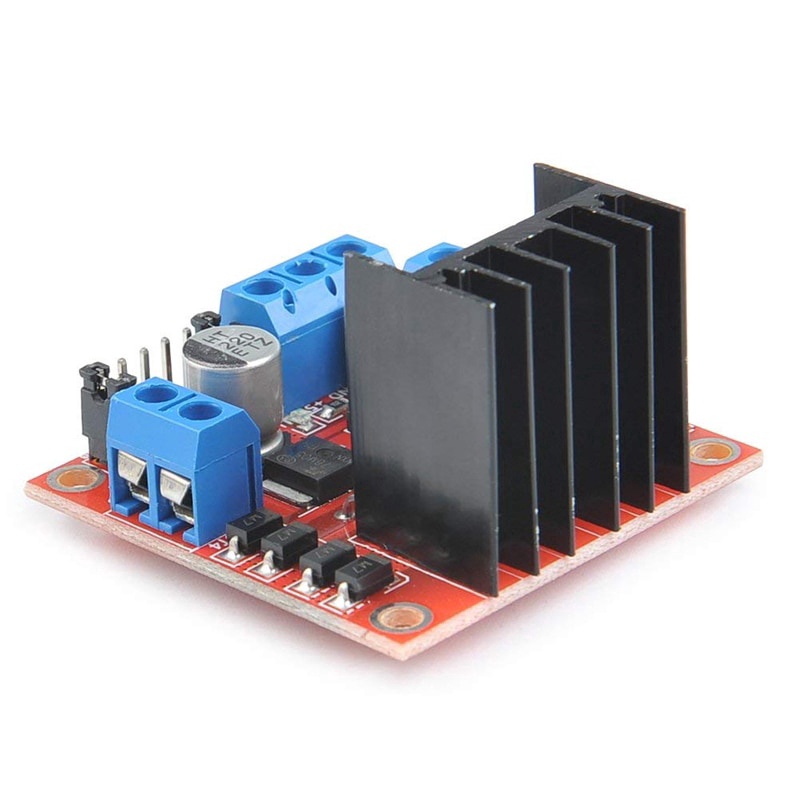

Hình ảnh sản phẩm
