Mô Đun Đồng Hồ Thời Gian Thực DS1302 Cho AVR PIC SMD CR2032

Giới thiệu Mô Đun Đồng Hồ Thời Gian Thực DS1302 Cho AVR PIC SMD CR2032

Sự chỉ rõ
Mới và chất lượng cao
Các chỉ báo hiệu suất chính DS1302 '
Đồng hồ thời gian thực có khả năng tính giây , phút , giờ , ngày , tuần , tháng , năm trước 2100 năm , cũng như khả năng điều chỉnh cho năm sau .
31 RAM lưu trữ dữ liệu tạm thời 8 bit
Phương pháp cổng I 'O nối tiếp giảm thiểu số lượng chân
Điện áp làm việc rộng 2.0 5.5V
Dưới 300nA khi dòng điện làm việc là 2.0V
Có hai cách truyền các nhóm ký tự truyền một byte và truyền nhiều byte khi đọc dữ liệu đồng hồ hoặc RAM .
Gói DIP 8 chân hoặc gói SOIC 8 chân tùy chọn dựa trên giá đỡ bề mặt
Giao diện 3 dây đơn giản
Tương thích với TTL Vcc '5V
Phạm vi nhiệt độ công nghiệp tùy chọn -40 +85
Ống cấp nguồn kép cho nguồn điện và nguồn điện dự phòng

Các thông số của mô-đun đồng hồ thời gian thực DS1302 như sau '
1.Pcb là một bảng điều khiển duy nhất. kích thước ' 44mm '23mm '1,6mm
2. Với 4 lỗ định vị , đường kính 3,1mm
3. Bản dự phòng là CR2032 chính hãng , điện áp 3V , dòng điện 260mAh. không thể sạc lại .
4. Bộ dao động tinh thể 32,768KHz, Bộ dao động tinh thể nhập khẩu Nhật Bản. tụ điện phù hợp là 6pF. kích thước 2 '6mm
5.Ds1302 là chip nội địa quy mô lớn 8 chân . Có một giá đỡ IC dưới chip , thuận tiện cho việc thay thế và cắm và tháo chip .
6. Điện áp làm việc của mô-đun tương thích với 3.3V '5V , có thể được kết nối với MCU 5V và 3.3V
7. Nhiệt độ làm việc ' 0°---70°
Phương thức đấu dây ( lấy chương trình được cung cấp làm ví dụ : bạn có thể kết nối bất kỳ cổng IO nào và sửa đổi định nghĩa cổng trong chương trình) "
Vcc ' '5V '3.3V
Gndgnd
Clk 'P02
Dat-p01
Rstđp00
Gói bao gồm '1Pc

Ghi chú '
Vui lòng tham khảo phép đo . Sai số đo nhỏ cho phép trong phạm vi bình thường .
Vì các máy tính khác nhau hiển thị các màu khác nhau , cảm ơn bạn đã thông cảm. màu sắc sản phẩm thực tế có thể hơi khác so với hình ảnh .

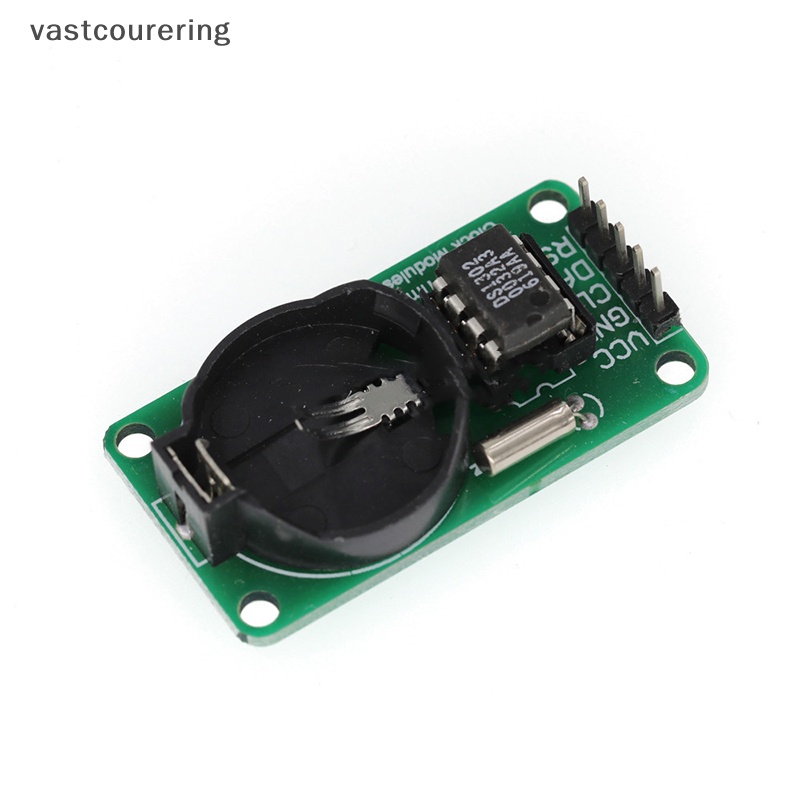

Hình ảnh sản phẩm
