Giới thiệu Mô Đun Đồng Hồ Thời Gian Thực DS1302
" Ds1302 là một chip xung nhịp sạc nhỏ giọt của DALLAS có chứa đồng hồ / lịch thời gian thực và 31 byte RAM tĩnh để giao tiếp với bộ vi điều khiển thông qua một giao diện nối tiếp đơn giản . Mạch đồng hồ / lịch thời gian thực cung cấp giây , phút , giờ , tuần , tháng , năm thông tin. số ngày mỗi tháng và số ngày năm nhuận có thể được điều chỉnh tự động . Hoạt động của đồng hồ có thể được xác định bằng chỉ báo AM / PM ở định dạng 24 hoặc 12 giờ . (1) Rst reset (2) I / O dòng dữ liệu (3) SCLK đồng hồ nối tiếp . (1) Rst reset (2) I / O dòng dữ liệu (3) SCLK đồng hồ nối tiếp . Đồng hồ / RAM đọc / ghi dữ liệu dưới dạng byte hoặc lên đến 31 byte giao tiếp nhóm ký tự . Công suất tiêu thụ DS1302 rất thấp để duy trì dữ liệu và thông tin đồng hồ khi công suất nhỏ hơn 1mWĐồng hồ thời gian thực với 2100 có thể được tính trước giây , phút , giờ , ngày , tháng , năm khả năng , cũng như điều chỉnh năm nhuận
31 RAM lưu trữ dữ liệu tạm thời 8 bit
Chế độ cổng I / O nối tiếp làm cho số lượng pin ít nhất
Điện áp hoạt động rộng 2.0V
Làm việc hiện tại 2.0V , ít hơn 300nA
Đọc / ghi dữ liệu đồng hồ hoặc RAM , có hai phương thức truyền Truyền một byte và chế độ nhóm ký tự truyền nhiều byte
Gói DIP 8 chân hoặc gói SOIC 8 chân tùy chọn theo giá đỡ bề mặt
Đơn giản
Giao diện 3 dây tương thích với TTL Vcc = 5V
Phạm vi nhiệt độ công nghiệp tùy chọn -40 +85
Nguồn điện kép cho nguồn điện chính và nguồn điện dự phòng
Các thông số mô-đun đồng hồ thời gian thực DS1302 như sau '
1.Pcb cho bảng điều khiển đơn. kích thước ' 44mm * 23mm * 1.6mm
2. Với 4 lỗ định vị , đường kính 3,1mm
3. Pin dự phòng cho quả cầu thiên thể đích thực CR2032, điện áp 3V , dòng điện 260mAh. pin không thể sạc lại . Thời gian lưu giữ dữ liệu lý thuyết lớn hơn 10 năm '
4. Pha lê 32,768KHz, Pha lê nhập khẩu Nhật Bản. phù hợp với điện dung 6pF. kích thước 2 * 6mm
5.Ds1302 chip lớn cắm 8 chân được chế tạo. chip bên dưới IC Block , dễ dàng thay thế và cắm chip
6. Điện áp hoạt động của mô-đun tương thích với kết nối chip đơn 3.3V / 5V , 5V và 3.3V
7. Nhiệt độ hoạt động ' 0 ° --- 70 °
Gói "
1 x Mô-đun đồng hồ thời gian thực DS1302

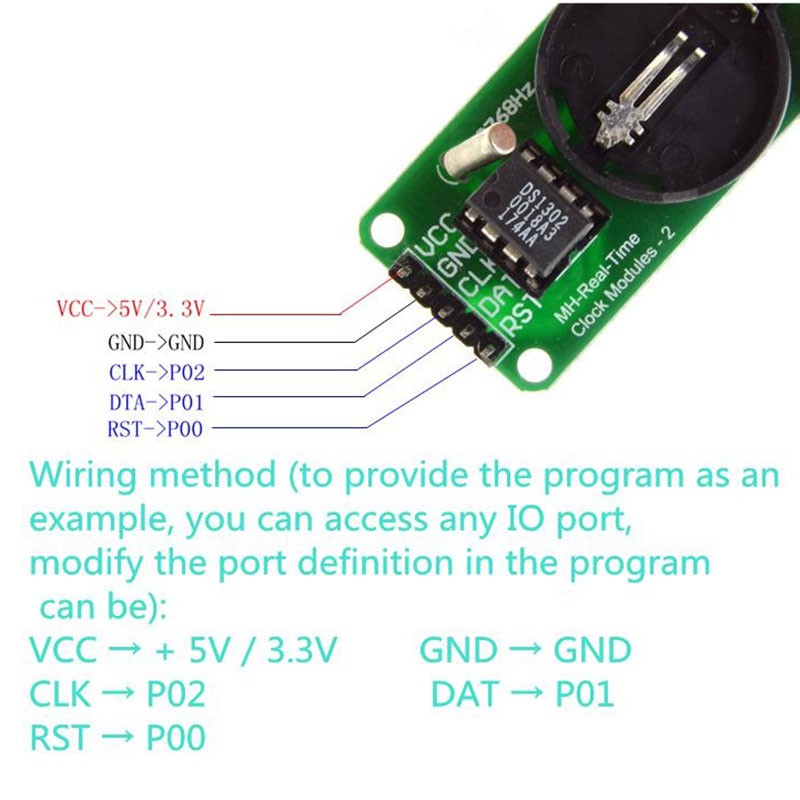

Phương thức đấu dây ( để cung cấp chương trình làm ví dụ , bạn có thể truy cập bất kỳ cổng IO nào , sửa đổi định nghĩa cổng trong chương trình có thể là) '
Vcc → + 5V / 3.3V
Gnd → GND
Clk → P02
Dat → P01
Rst → P00 "
