Mô Đun Đồng Hồ Thời Gian Thực PCF8563 PCF8563T 8563 IIC DS3231 AT24C32 3.3V

Giới thiệu Mô Đun Đồng Hồ Thời Gian Thực PCF8563 PCF8563T 8563 IIC DS3231 AT24C32 3.3V

Tất cả những gì có thể được sử dụng đều được xuất khẩu - Ngoài hai cổng cần thiết là SDA và SCL , INT và COT có thể được sử dụng cũng được xuất ra.
Pin dự phòng - Khi hệ thống tắt nguồn , pin dự phòng cung cấp năng lượng cho chip PCF8563 . Mức tiêu thụ điện năng thấp của PCF8563 đảm bảo rằng pin có thể cung cấp năng lượng bình thường trong mười năm .
Bộ dao động tinh thể - Bộ dao động tinh thể nguyên bản mới đảm bảo thời gian hiện hành ổn định và chính xác của chip PCF8563.
Ưu điểm của bản thân chip - Trong dự án thực tế của chủ cửa hàng , anh ấy đã áp dụng nhiều loại chip đồng hồ và nhận thấy rằng chip này ổn định. chính xác về thời gian và điện năng tiêu thụ . Các chip đồng hồ như DS1302 chỉ đơn giản là yếu và chip đồng hồ PCF8563 rất được khuyến khích .
Ưu điểm về giá cả - Chúng tôi là nhà sản xuất , chúng tôi có một số lợi thế về giá cả và chúng tôi có thể làm được với mức giá mà các công ty khác có thể làm ( giá tốt hơn) .

Giới thiệu chip đồng hồ PCF8563 '
Pcf8563 là chip lịch đồng hồ đa chức năng cấp công nghiệp với mức tiêu thụ điện năng rất thấp với chức năng giao diện bus I2C do PHILIPS giới thiệu . Nhiều chức năng báo thức. chức năng hẹn giờ , chức năng đầu ra đồng hồ và chức năng đầu ra ngắt của PCF8563 có thể hoàn thành các dịch vụ hẹn giờ phức tạp khác nhau và thậm chí cung cấp các chức năng của cơ quan giám sát cho vi điều khiển . Đây là một chip đồng hồ rất tiết kiệm chi phí , đã được sử dụng rộng rãi trong các lĩnh vực đồng hồ đo điện , đồng hồ nước , đồng hồ gas , điện thoại , máy fax , dụng cụ cầm tay và dụng cụ chạy bằng pin.

Các chỉ số hiệu suất chính của PCF8563 '
★Pin dự phòng có thể được sử dụng để cung cấp điện
★Dải điện áp rộng 1.0 '5.5V
★Tiêu thụ điện năng cực thấp - giá trị điển hình là 0,25uA
★Đầu vào nối tiếp qua bus I2C
★Tần số đầu ra của đồng hồ có thể lập trình là “ 32,768KHz, 1024Hz , 32Hz , 1Hz.
★Bốn chức năng báo thức và chức năng hẹn giờ
★Chứa mạch đặt lại , tụ dao động và mạch phát hiện tắt nguồn
★Mở đầu ra ngắt cống
★Đọc và ghi tốc độ cao 400KHZ

Mô tả giao diện mô-đun '
Giao diện cài đặt pin bên trái
Chú ý hướng khi lắp đặt. cài đặt theo hướng trên hình
Đầu ra ngắt INT ở bên phải ( nói chung là không được sử dụng)
Thiết bị đầu cuối đầu ra đồng hồ COT ( nói chung là không được sử dụng)
Giao diện đồng hồ SCL IIC - kết nối với cổng MCU IO
Giao diện kỹ thuật số SDA IIC - kết nối với cổng MCU IO
Gnd Mô-đun nối đất - mặt đất bên ngoài
Giao diện nguồn VCC - bên ngoài 3.3v-5v

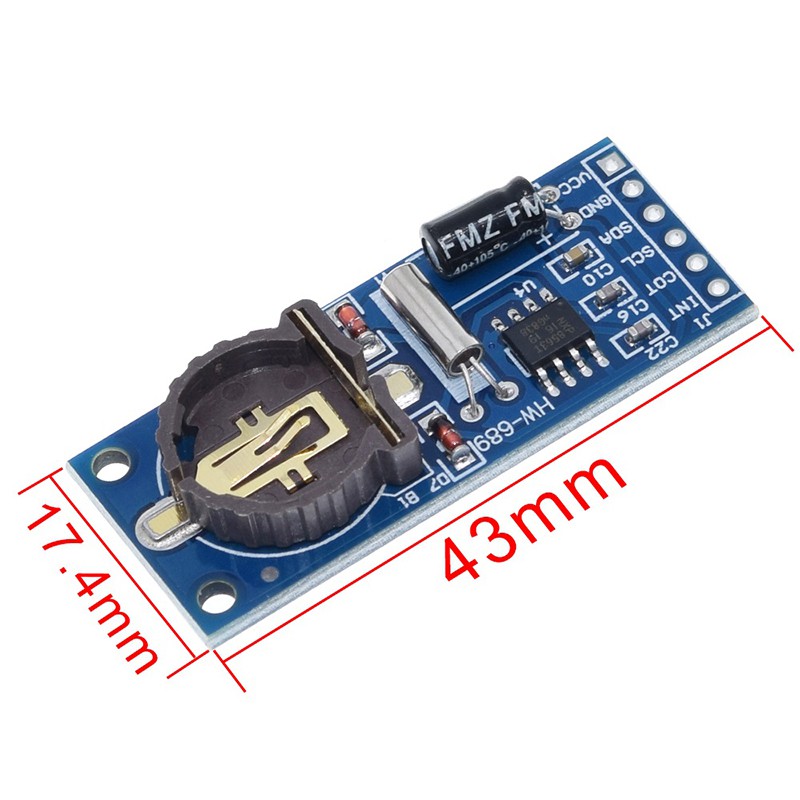

Hình ảnh sản phẩm
