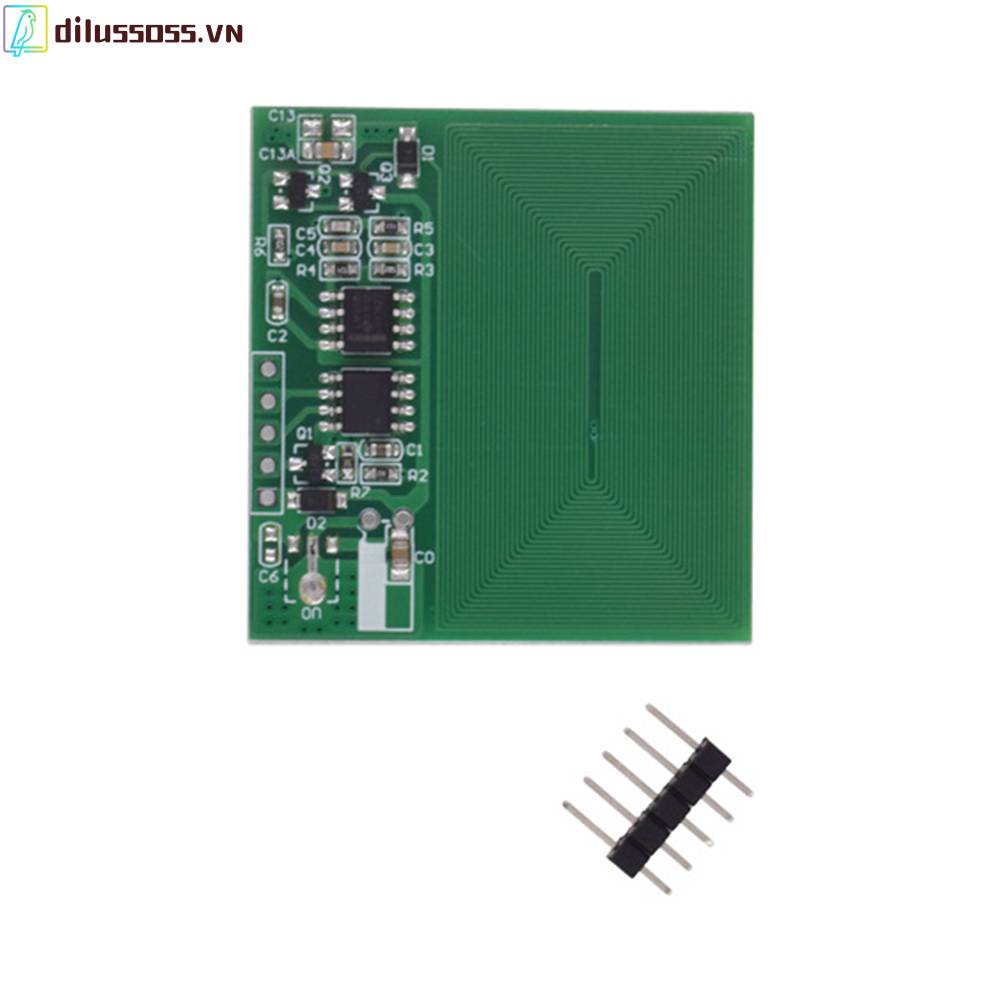

Giới thiệu Mô Đun Giải Mã RDM6300 RFID UART Kèm Ăng Ten RF

Mô-đun đọc thẻ RFID RDM6300 125khz UART Nối tiếp Mô-đun RF ăng-ten tích hợp cho thẻ ID tần số thấp
Tính năng '
1.Tính năng ' Giao diện sử dụng giao diện 5PIN , đó là VCC , J1, Tx , J2, GND.
2.Đồng thời , bộ nguồn bổ sung diode Schottky để bảo vệ chống kết nối ngược . Mô-đun này phù hợp với hầu hết các thẻ ID tần số thấp .
3.Mô-đun có 3 chế độ đầu ra - đầu ra UART , đầu ra trực tiếp IO và đầu ra thoát nước mở triode .

Sự chỉ rõ
Điện áp cung cấp “ 3,3-5V ( khuyến nghị5V)
Dòng hoạt động - nhỏ hơn 50mA. giá trị điển hình là 35mA .
Các thông số cổng nối tiếp - tốc độ truyền 9600 bit 's. bit dữ liệu 8 bit. không kiểm tra chẵn lẻ , bit dừng 1 bit
Chức năng giao diện - mô-đun sử dụng ba loại đầu ra giao diện
1. Pin Tx sử dụng UART để xuất dữ liệu. định dạng dữ liệu đầu ra là 10 mã ASCII + 1 khoảng trống và số thẻ là 10 dữ liệu ( xem Hình 1). Sự chỉ rõ
2. Nếu sản phẩm không cần sử dụng UART để đọc số thẻ cụ thể , bạn có thể đọc trực tiếp việc quẹt thẻ có thành công hay không thông qua cổng IO của J2. Khi thẻ được vuốt thành công , nó sẽ được đi kèm với đầu ra dữ liệu UART . Trong thời gian đầu ra dữ liệu , cổng J2 vẫn ở mức cao . Sau khi đầu ra dữ liệu hoàn tất hoặc ở trạng thái không hoạt động , nó luôn xuất ra mức thấp .
3. Cổng J1 và cổng J2 có mức đối diện , nhưng cổng này là đầu ra thoát nước mở và mức tương ứng có thể được xuất ra thông qua một điện trở kéo lên. Nó cũng có thể được kết nối với tải 12V và tải 24V . Cổng này được thiết kế để nâng cấp cho các sản phẩm tiếp theo , rơ le lái xe , v.v . Dòng chìm của cổng không được vượt quá 100mA . ( Nếu khách hàng cần trực tiếp điều khiển rơ le thì cần thay thế chương trình tương ứng)
Kích thước sản phẩm ' khoảng 43 '40 '4mm
Trọng lượng sản phẩm - khoảng 10g
Kích thước đóng gói ' khoảng 90 '90 '10mm
Trọng lượng đóng gói - khoảng 10g

Ghi chú '
Do màn hình và hiệu ứng ánh sáng khác nhau , màu sắc thực tế của mặt hàng có thể hơi khác so với màu hiển thị trên hình ảnh . Cảm ơn bạn
Xin vui lòng cho phép đo độ lệch 1-2 cm do đo lường thủ công .


Đã bao gồm '

1 Mô-đun đọc thẻ RFID
